Alfa Romeo 147 FL (2005-2010) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo 147 FL (2005-2010), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo 147 FL (2005-2010) – esquema de la caja de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo 147 FL (2005-2010) es el fusible F44 en la caja de fusibles del salpicadero.

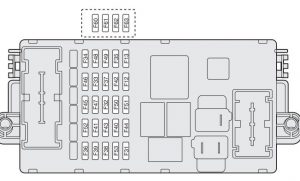

Caja de fusibles en el salpicadero
Caja de fusibles junto a la batería
Caja de fusibles en el polo positivo de la batería
Resumen de fusibles
| Luces | Posición | Nº | Amp [A] |
| Luces de emergencia | Salpicadero | F53 | 10 |
| Faro de cruce derecho | Salpicadero | F12 | 10 |
| Faro de cruce izquierdo | Salpicadero | F13 | 10 |
| Faro de carretera derecho | Batería | F14 | 15 |
| Faro de carretera izquierdo | Batería | F15 | 10 |
| Faros antiniebla delanteros | Batería | F30 | 15 |
| Luces de freno | Salpicadero | F37 | 10 |
| Luces de marcha atrás | Salpicadero | F35 | 7,5 |
| +30 luces de intermitentes | Salpicadero | F53 | 10 |
| Descripción | Posición | Número | Amp [A] |
| Bomba de la caja de cambios Selespeed/Easy Speed. | Batería | F03(MAXI) | 30 |
| Calefacción auxiliar | Batería (+) | F73(MAXI) | 30 |
| Regulador de altura de los faros | Salpicadero | F13 | 10 |
| Aire acondicionado | Salpicadero | F31 | 7,5 |
| Aire acondicionado | Salpicadero | F39 | 15 |
| Compresor del aire acondicionado | Batería | F19 | 7,5 |
| Bobinas del relé del sistema de calefacción y ventilación | Salpicadero | F31 | 7,5 |
| Alimentación a través del interruptor de encendido +30 | Salpicadero | F32 | 15 |
| Funcionamiento Selespeed/Easy Speed | Salpicadero | F32 | 15 |
| Funcionamiento Selespeed/Easy Speed | Salpicadero | F51 | 15 |
| Autorradio | Salpicadero | F39 | 15 |
| Navegador | Salpicadero | F39 | 15 |
| Limpiaparabrisas trasero | Salpicadero | F52 | 15 |
| Control de la ventanilla trasera izquierda | Salpicadero | F33 | 20 |
| Control de la ventanilla trasera derecha | Salpicadero | F34 | 20 |
| Luneta trasera térmica | Salpicadero | F40 | 30 |
| Sistema de pulverización del parabrisas; Sistema de pulverización de la luneta trasera
(bomba de doble vía). |
Salpicadero | F43 | 30 |
| Encendedor de cigarrillos | Salpicadero | F44 | 20 |
| Asientos calefactables | Salpicadero | F45 | 15 |
| Espejos exteriores calefactables; Boquillas calefactables. | Salpicadero | F41 | 7,5 |
| Control de crucero | Salpicadero | F35 | 7,5 |
| Cierre centralizado | Salpicadero | F38 | 20 |
| Sistemas de pulverización de faros | Batería | F09 | 20 |
| Circuitos de servicio +30 | Salpicadero | F39 | 15 |
| Circuitos de servicio principales (inyección electrónica). | Batería | F17 | 7,5 |
| Entre circuitos de servicio (inyección electrónica). | Batería | F11 | 15 |
| Entre circuitos de servicio | Salpicadero | F49 | 7,5 |
| Sensores volumétricos | Salpicadero | F39 | 15 |
| Sensores del sistema VDC | Salpicadero | F42 | 7,5 |
| Sensor de ángulo de dirección | Salpicadero | F42 | 7,5 |
| En el conector de diagnóstico del sistema EOBD | Salpicadero | F39 | 15 |
| Adaptación para la instalación de un teléfono móvil. | Salpicadero | F39 | 15 |
| Alimentación de la unidad de control del conductor. | Salpicadero | F47 | 20 |
| Alimentación de la unidad de control del pasajero. | Salpicadero | F48 | 20 |
| Iluminación de los mandos | Salpicadero | F49 | 7,5 |
| Iluminación de los mandos del aire acondicionado | Salpicadero | F35 | 7,5 |
| Panel de instrumentos | Salpicadero | F37 | 10 |
| Panel de instrumentos | Salpicadero | F53 | 10 |
| Unidad de control de la puerta del lado del conductor | Salpicadero | F39 | 15 |
| Unidad de control del ABS | Salpicadero | F42 | 7,5 |
| Unidad de control del ABS | Batería | F04(MAXI) | 50 |
| Caja de fusibles en el salpicadero. | Batería | F02(MAXI) | 50 |
| Unidad de control en el maletero | Salpicadero | F39 | 15 |
| Unidad de control del airbag | Salpicadero | F50 | 7,5 |
| Unidad de control de inyección electrónica +30 | Batería | F18 | 7,5 |
| Unidad de control en el compartimento del motor (versiones diésel). | Batería (+) | F70(MEGA) | 125 |
| Unidad de control en el salpicadero | Batería (+) | F71(MAXI) | 70 |
| Unidad de control para un posible remolque | Salpicadero | F36 | 10 |
| Ventilador eléctrico del aire acondicionado | Batería | F05(MAXI) | 40 |
| Ventilador eléctrico del radiador (1 velocidad – versiones diésel). | Batería | F06(MAXI) | 30 |
| Ventilador eléctrico del radiador (2 velocidades – versiones diésel). | Batería | F07(MAXI) | 50 |
| Bocina | Batería | F10 | 15 |
| Bomba de combustible | Batería | F21 | 15 |
| Inyectores (versiones diésel). | Batería | F22 | 15 |
| Bobinas de encendido | Batería | F21 | 15 |
| Apertura eléctrica del maletero | Salpicadero | F60(*) | 25 |
| Sistema de inyección electrónica | Batería | F16 | 7,5 |
| Sistema Bose | Salpicadero | F61(*) | 15 |
| Sistema Bose | Salpicadero | F62(*) | 20 |
| Techo practicable | Salpicadero | F63(*) | 20 |
| Techo practicable | Salpicadero | F46 | 15 |
| Calefacción auxiliar | Batería | F08 | 30 |
| Interruptor de encendido | Batería (+) | F72(MAXI) | 30 |
| Bujías de incandescencia (versiones JTD). | Batería | F01(MAXI) | 50 |
| Filtro de gasóleo con calefacción (versiones JTD). | Batería | F20 | 20 |
| Unidad de control en el compartimento del motor (versiones JTD). | Batería (+) | F70(MEGA) | 150 |
| Ventilador eléctrico del radiador (primera velocidad – versiones JTD). | Batería | F06(MAXI) | 40 |
| Ventilador eléctrico del radiador (segunda velocidad – versiones JTD). | Batería | F07(MAXI) | 60 |
| Inyectores (versiones JTD).
(*) Fusible situado detrás de la caja de fusibles del salpicadero en un soporte adicional. |
Batería | F22 | 20 |
Sobre el Alfa Romeo 147 FL (2005-2010)
El Alfa Romeo 147 FL, fabricado entre 2005 y 2010, es una versión renovada del popular modelo 147. Este coche compacto ofrece un diseño elegante y un carácter deportivo, típico de la marca Alfa Romeo. El modelo 147 FL está equipado con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de potencia y eficiencia. El interior del vehículo está diseñado con énfasis en el confort y la calidad, ofreciendo tecnologías y funciones modernas para una conducción cómoda. El Alfa Romeo 147 FL es popular entre los conductores que buscan una combinación de estilo, rendimiento y encanto italiano.
Diagrama de la caja de fusibles del Alfa Romeo 147 FL
Esta página muestra el diagrama de la caja de fusibles del Alfa Romeo 147 FL, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles suele estar situada en el espacio bajo el salpicadero o en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. El diagrama de la caja de fusibles proporciona una visión clara de la ubicación y función de cada fusible, lo que facilita su comprobación y sustitución.
