Alfa Romeo Spider (2006-2011) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo Spider 2006-2011, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo Spider (2006-2011) – diagrama de la caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo Spider (2006-2011) es el fusible F44 en la caja de fusibles del salpicadero.
Caja de fusibles en el salpicadero

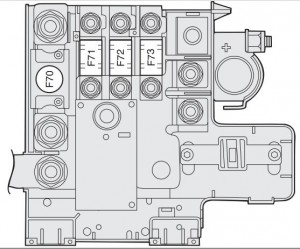

Caja de fusibles en el polo positivo de la batería

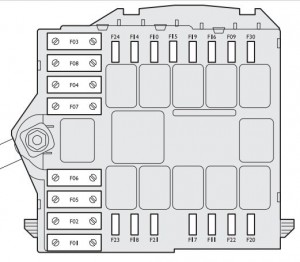

Caja de fusibles cerca de la batería

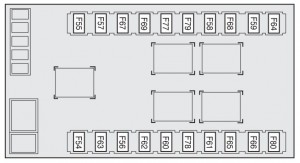

Caja de fusibles en el maletero (lado izquierdo)
Tabla de resumen de fusibles
| Luces | Fusible | Amperaje [A] | Ubicación |
| Faro derecho | F14 | 10 | Batería |
| Faro izquierdo | F15 | 10 | Batería |
| Luces de cruce derechas | F12 | 15 | Salpicadero |
| Luces de cruce izquierdas | F13 | 15 | Salpicadero |
| Faro antiniebla delantero | F30 | 15 | Batería (polo positivo) |
| Luz de marcha atrás | F35 | 7,5 | Salpicadero |
| Tercera luz de freno | F37 | 10 | Salpicadero |
| Luz de cortesía delantera | F39 | 10 | Salpicadero |
| Luz de cortesía delantera | F49 | 7,5 | Salpicadero |
| Intermitentes | F53 | 10 | Salpicadero |
| Luces de emergencia | F53 | 10 | Salpicadero |
| Descripción | Fusible | Amperaje [A] | Ubicación |
| Unidad de control del compartimento del motor | F70 (MEGA-FUSIBLE) | 150 | Salpicadero |
| Unidad de control del salpicadero | F71 | 70 | Salpicadero |
| Calentador de combustible (versiones diésel) | F73 | 60 | Salpicadero |
| Unidad de control de arranque | F01 (MAXI-FUSIBLE) | 70 | Batería |
| Unidad de control del salpicadero | F01 (MAXI-FUSIBLE) | 70 | Batería |
| Ventilador del sistema de aire acondicionado | F02 (MAXI-FUSIBLE) | 40 | Batería |
| Bloqueo eléctrico de la dirección | F03 (MAXI-FUSIBLE) | 20 | Batería |
| Punto de distribución de frenos (bomba) | F04 (MAXI-FUSIBLE) | 40 | Batería |
| Punto de distribución de frenos (válvula solenoide) | F05 (MAXI-FUSIBLE) | 40 | Batería |
| Ventilador del radiador (velocidad baja) | F06 (MAXI-FUSIBLE) | 40 | Batería |
| Ventilador del radiador (velocidad alta) | F07 (MAXI-FUSIBLE) | 40 | Batería |
| Boquilla de pulverización de faros | F09 | 20 | Batería |
| Bocina | F10 | 15 | Batería |
| Servicios electrónicos adicionales de inyectores | F11 | 15 | Batería |
| + INT para el sistema de inyección electrónica | F 16 | 7,5 | Batería |
| Servicios básicos de inyección electrónica | F17 | 10 | Batería |
| Punto de distribución de la dirección del motor | F18 | 15 | Batería |
| Compresor del sistema de aire acondicionado | F19 | 7,5 | Batería |
| Calefacción de la luneta trasera | F20 | 20 | Batería |
| Alimentación de la bomba de combustible | F21 | 20 | Batería |
| Bobinas de encendido / inyectores (versiones de gasolina) | F22 | 15 | Batería |
| Servicios básicos de inyección electrónica (versiones diésel) | F22 | 20 | Batería |
| Alimentación del sistema de audio / sistema de navegación de radio | F23 | 15 | Batería |
| Punto de distribución del Body Computer / Bobina del relé de las boquillas de pulverización de los faros | F31 | 7,5 | Salpicadero |
| Distribución de la puerta del conductor / distribución de la puerta del pasajero / dispositivo de encendido | F32 | 15 | Salpicadero |
| Libre | F33 | – | Salpicadero |
| Libre | F34 | – | Salpicadero |
| Sensor / medidor de flujo de agua en el filtro de combustible | F35 | 7,5 | Salpicadero |
| Interruptor de luces de freno / panel de control de la consola central | F35 | 7,5 | Salpicadero |
| Control de crucero | F35 | 7,5 | Salpicadero |
| Sensor AQS | F35 | 7,5 | Salpicadero |
| Libre | F36 | – | Salpicadero |
| Punto de distribución del salpicadero | F37 | 10 | Salpicadero |
| Controlador de faros delanteros / Alimentación del controlador de faros de gas (Bixenón) (donde esté previsto) | F37 | 10 | Salpicadero |
| Actuador de bloqueo / desbloqueo del maletero | F38 | 15 | Salpicadero |
| En el punto de diagnóstico EOBD | F39 | 10 | Salpicadero |
| Unidad de control TPMS | F39 | 10 | Salpicadero |
| Programación de teléfono móvil | F39 | 10 | Salpicadero |
| Unidad de control del sistema de alarma (para versiones / mercados donde esté previsto) | F39 | 10 | Salpicadero |
| Sistema de gestión del aire acondicionado | F39 | 10 | Salpicadero |
| Luneta trasera calefactada | F40 | 30 | Salpicadero |
| Pulverizador de boquillas de faros | F41 | 7,5 | Salpicadero |
| Pulverizador de espejo calefactado | F41 | 7,5 | Salpicadero |
| Alimentación del punto de distribución de frenos (ABS / VDC) – Punto de distribución del ángulo de dirección – Sensor de inclinación | F42 | 7,5 | Salpicadero |
| Limpiaparabrisas / pulverizador del parabrisas | F43 | 30 | Salpicadero |
| Encendedor de cigarrillos en la consola central | F44 | 10 | Salpicadero |
| Sistema de navegación de radio | F49 | 7,5 | Salpicadero |
| Unidad de control del sensor de lluvia | F49 | 7,5 | Salpicadero |
| Punto de distribución del volante | F49 | 7,5 | Salpicadero |
| Panel de botones de control | F49 | 7,5 | Salpicadero |
| Punto de distribución del sensor de aparcamiento | F49 | 7,5 | Salpicadero |
| La consola central controla las luces | F49 | 7,5 | Salpicadero |
| El asiento controla las luces | F49 | 7,5 | Salpicadero |
| Servicios relacionados con las ventanillas delanteras | F49 | 7,5 | Salpicadero |
| Programación de teléfono móvil | F49 | 7,5 | Salpicadero |
| Botón START / STOP | F49 | 7,5 | Salpicadero |
| Sistema de airbag | F50 | 7,5 | Salpicadero |
| Unidad de control TPMS | F51 | 7,5 | Salpicadero |
| Preajuste del sistema de audio | F51 | 7,5 | Salpicadero |
| Punto de distribución del salpicadero | F53 | 10 | Salpicadero |
| Amplificador del sistema de audio con procesador DSP | F54 | 30 | Maletero |
| + 30 amplificadores de audio HI-FI | F54 | 30 | Maletero |
| Control de movimiento del asiento izquierdo | F56 | 25 | Maletero |
| Calefacción del asiento izquierdo | F57 | 7,5 | Maletero |
| Control de movimiento del asiento derecho | F60 | 25 | Maletero |
| Libre | F61 | – | Maletero |
| Calefacción del asiento derecho | F67 | 7,5 | Maletero |
| Libre | F58 | – | Maletero |
| Libre | F59 | – | Maletero |
| Bomba hidráulica superior | F62 | 30 | Maletero |
| Unidad de control superior y válvulas solenoides | F63 | 20 | Maletero |
| Libre | F64 | – | Maletero |
| Libre | F66 | – | Maletero |
| Libre | F68 | – | Maletero |
| Libre | F69 | – | Maletero |
| Libre | F77 | – | Maletero |
| Elevalunas eléctrico izquierdo | F78 | 30 | Maletero |
| Libre | F79 | – | Maletero |
| Elevalunas eléctrico derecho | F80 | 30 | Maletero |
