En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo Giulia 2016-2022, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Alfa Romeo Giulia (2016-2019…) – esquema de fusibles

Alfa Romeo es conocida por sus hermosos coches. Lo ha demostrado durante años y no es diferente con el modelo Giulia. El vehículo de clase media apareció en el mercado en 2016. Sin embargo, la marca italiana lo presentó un año antes, con motivo del 105 aniversario de su fundación. La presentación de la versión deportiva Quadrifoglio tuvo lugar cerca de Milán, en el renovado museo Alfa Romeo. En honor a la tradición, el Giulia está equipado con tracción trasera. El coche también tiene la característica parrilla delantera típica de Alfa (scudetto).

Año de fabricación: 2016, 2017, 2018, 2019.

El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo Giulia (2016-2018) es el fusible F94 en la caja de fusibles.

Conector del fusible de la batería

Nº	Descripción	Amperaje [A]
F5A	Sistema ORC	–
F71	IBS (ABS)	30
F72	BCM 1	70
F73	BCM 2	70
F74	PDC trasero	175

Ubicación del salto de batería

Nº	Descripción	Amperaje [A]
F100A	Ventilador de refrigeración del motor	80
F101	EPS	80

Compartimento del motor – Centro de distribución de energía (PDC)

FUSIBLES
Número	Descripción	Amp [A]
F01	Módulo ABS MK C1	70
F02	Unidad de control de bujías	60
F03	Para relé BCM T38	30
F04	Ventiladores del módulo ABS	40
F06	Distribuidor	30
F07	Relé principal (maestro 2.9V6)	50
F08	No aplicable	40
F09	+30 ECM (2.02GME – 2.9V6 Esclavo); +30 relé principal P86.	7,5
F10	Bocina	15
F11	Cargas secundarias del motor (2.02GME).	15
	Cargas principales del motor (dispositivo secundario 2.9 V6).
F14	Calentador ventilado (2.2JTDM)	15
F 16	KL15 para ECM, ATX, DCTM	5

F17	ECM (2,2 JTDM)	15
F18	+30 ATC (si está presente)	–
F19	Compresor de aire acondicionado	10
F20	No aplicable	7,5
F22	Cargas principales del motor ECM (esclavo 2.9V6 y 2.2JTDM).	20
F23	Bomba de agua eléctrica adicional (2.9V6/2.2JTDM).	20
F24	Para cargas secundarias del motor JTDM	15
F30	KL30 ATX izquierda	10
F82	Limpiaparabrisas	20
F83	AWD *	25
F84	+30 ECM 2.9 V6 Maestro	7,5
F87	Bomba eléctrica del circuito de refrigeración de aceite de la caja de cambios (2.9 V6).	15
F89	Bomba de lavado de faros	30
F90	Actuador del distribuidor izquierdo (esclavo)	20
FXX	Actuador del distribuidor derecho (maestro)	20

RELÉS
Número	Descripción	Amperaje [A]
T07	Relé principal (maestro 2.9V6).	No aplicable
T09	Relé principal (JTDM, GIMe, esclavo 2.9V6).	No aplicable
T17	Bomba de lavado de faros	No aplicable

Trasero – Centro de distribución de energía (PDC)

FUSIBLES
Número	Alternativa	Descripción	Amperaje [A]
F01	F01 40A	TTM	40
F01	F01TT	TTM (remolque)	15
F02	F02 40A	Control de dominio del marco de la ECU	40
F02	F02TT	Control de dominio del marco de la ECU (remolque).	15
F03	F03TT	No aplicable (remolque).	10
F04	F04 40A	Filtro calentado	40
F04	F04TT	Filtro calentado (remolque).	10
F05	F05 40A	Ventilador HVAC	40
F06	F06 30A	TV / M / LSDM (alimentación)	30
F07	F04 60A	PTC3	60
F08	F08 30A	HI-FI	30
F09	F09 20A	Movimiento eléctrico del asiento del pasajero	20
F10	F10 10A/15A	ANC (sistema de audio)	10A / 15A

F14	F14 15A	KL30 ATX	15
F15	F15 40A	PTC1	40
F17	F17 7,5A	KL15/A USB REACHER	7,5
F18	F18 10A	Red eléctrica del asiento del conductor	10
F19	F19 7,5A	Control de dominio del marco KL30 ECU	7,5
F20	F20 25A	Alimentación del asiento eléctrico del conductor + calefacción del conductor y del pasajero.	25
F21	F21 10A	Puerto I-DRIVE / USB / AUX	10
F22	F22 10A	Toma de corriente KL15 / A 12V	20
F23	F23 20A	Techo corredizo (BCM)	20
F81	F81 60A	PTC2	60
F82	F82 20A	BCM para relé de llave	20
F83	F83 30A	Bomba de combustible (2,9 V / 2,2 JTDM)	30
F84	F84 5A	TVM / LSDL (electrónico)	5
F88	F88 7,5A	Espejos calefactables; Boquillas de limpiaparabrisas calefactables del parabrisas.	7,5
F89	F89 30A	Desempañador de la ventana trasera	30
F30	F90 5A	ZJD	5

RELÉS
Número	Alternativa	Descripción	Amperaje [A]
R3	No aplicable	Remolque	No aplicable
T02	No aplicable	Amortiguación activa	No aplicable
T07	No aplicable	PTC 3	No aplicable
T08	No aplicable	Silla eléctrica	No aplicable
T09	No aplicable	Fuente de alimentación	No aplicable
T10	No aplicable	Bomba de combustible	No aplicable
T17	No aplicable	Desempañador trasero	No aplicable
T20	No aplicable	Motor del ventilador	No aplicable
T31	No aplicable	Calentador del filtro	No aplicable

Módulo de control de la carrocería (BCM)

FUSIBLES
Número	Descripción	Amperaje [A]
F31	Alimentación interna/A (con llave).	7,5
F33	Control de ventanas eléctricas en el lado del conductor.	25
F34	Motor eléctrico de la ventana en el lado del pasajero.	25
F36	Alimentación directa de la batería +30.	15
F37	Alimentación interna (con llave).	10
F38	Cierre centralizado	20
F42	Alimentación interna con llave (posible uso para ECU 6.1).	7,5
F43	Bomba de lavado del parabrisas.	20
F47	Motor de la ventana trasera izquierda	25
F48	Motor de la ventana trasera derecha	25
F49	Alimentación interna con llave	7,5
F50	Alimentación interna con llave (posible uso para ECU 6.1).	7,5
F51	No aplicable	7,5
F53	Alimentación directa de la batería +30.	7,5
F94	Toma de corriente	15

2.9L AUX PDC Bajo el capó

FUSIBLES
Número	Descripción	Amperaje [A]
F1	Actuadores del distribuidor	10
F4	Segundo maestro	5
F5	Cargas secundarias (esclavo)	25
F7	Cargas principales del ECM	20

RELÉS
Número	Descripción
R1	Bocina
R2	Embrague del aire acondicionado
R6	Válvula solenoide del motor de arranque 1
T52	Bomba de agua
T53	Ventilador bajo control

Unidad de control bajo la guantera del pasajero

Los fusibles se encuentran bajo el reposapiés del pasajero.

Descripción	Número	Amperaje [A]
Parabrisas (lado del conductor)	F33	25
Parabrisas (lado del pasajero)	F34	25
Alimentación del sistema Connect, sistema de aire acondicionado, alarma, espejo lateral plegable eléctricamente, sistema EOBD, puerto USB.	F36	15
Dispositivo de seguridad Safe Lock (desbloqueo de la puerta del lado del conductor); Desbloqueo de puertas; Cierre centralizado.	F38	20
Bomba de lavado del parabrisas	F43	20
Ventana trasera eléctrica izquierda	F47	25
Ventana trasera derecha	F48	25
Espiral del calentador de la ventana trasera; Encendedor de cigarrillos.	F94	15

Caja de fusibles del maletero

Descripción	Número	Amperaje [A]
Módulo de enganche de remolque (TTM)	F1	40
Sistema de audio	F8	30
Cargador KL15 / a USB (C070)	F17	7,5
Puerto I-Drive / USB / AUX	F21	10
Toma de corriente KL15 /a 12V (R053)	F22	20

Esquema de fusibles y relés – Alfa Romeo Giulia

Aplicable a vehículos fabricados en los años:

2020, 2021.

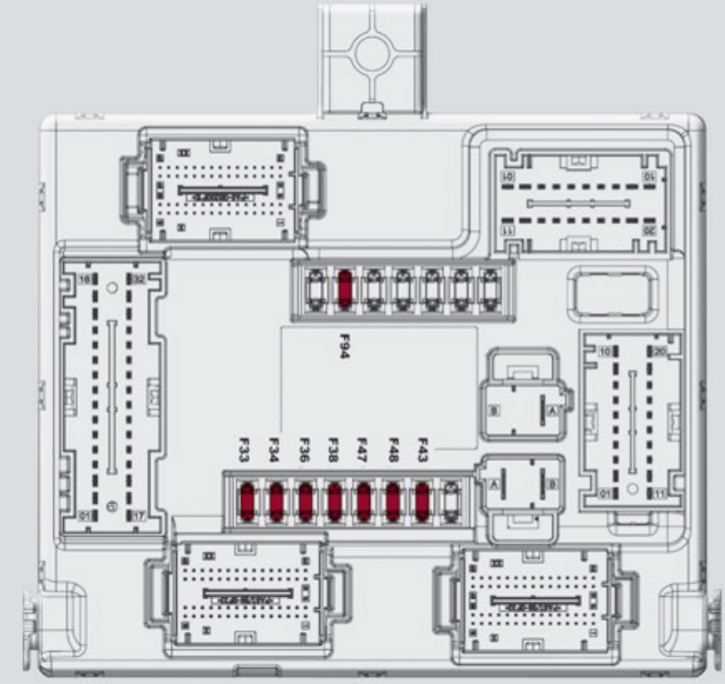

Caja de fusibles bajo el reposapiés del lado del pasajero

Número	Descripción	Amperaje [A]
F33	Parabrisas (lado del conductor)	25
F34	Parabrisas (lado del pasajero)	25
F36	Alimentación del sistema de infoentretenimiento, sistema de aire acondicionado, alarma; Alimentación para el plegado de los espejos exteriores; Sistema EOBD; Puerto USB.	15
F38	Dispositivo de seguridad Safe Lock (desbloqueo de la puerta del lado del conductor – si está presente); Desbloqueo de puertas; Cierre centralizado.	20
F43	Bomba del limpiaparabrisas delantero	20
F47	Ventana eléctrica trasera izquierda	25
F48	Ventana eléctrica trasera derecha	25
F94	Espiral del calentador de la ventana trasera	15

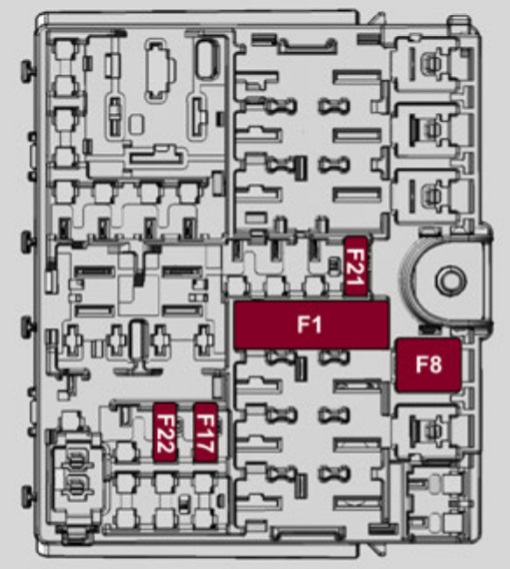

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
F1	Módulo de enganche de remolque (TTM)	40
F8	Sistema de audio	30
F17	KL15/a Carga por USB (C070)	7,5
F21	Puerto I-Drive / USB / AUX	10
F22	KL15/a Toma de corriente de 12 V (R053)	20

Esquemas de fusibles y relés – Alfa Romeo Giulia

Se aplica a vehículos fabricados en los años:

2022.

Caja de fusibles bajo el reposapiés del lado del pasajero

Número	Descripción	Amperaje [A]
F33	Parabrisas (lado del conductor)	25
F34	Parabrisas (lado del pasajero)	25
F36	Alimentación del sistema de infoentretenimiento, aire acondicionado, alarma; Alimentación para el plegado de los espejos exteriores; Sistema EOBD; Puerto USB.	15
F38	Dispositivo de seguridad Safe Lock (desbloqueo de la puerta del lado del conductor – si está presente); Desbloqueo de puertas; Cierre centralizado.	20
F43	Bomba del limpiaparabrisas delantero	20
F47	Ventana eléctrica trasera izquierda	25
F48	Ventana eléctrica trasera derecha	25
F94	Espiral de calefacción de la ventana trasera	15

Caja de fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]
F1	Módulo de enganche de remolque (TTM)	40
F8	Sistema de audio	30
F17	KL15/a Carga por USB (C070)	7,5
F21	Puerto I-Drive / USB / AUX	10
F22	KL15/a Toma de corriente de 12 V (R053)	20
