Alfa Romeo 156 Crosswagon (2004-2008) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo 156 Crosswagon (2004-2008), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo 156 Crosswagon – esquema de fusibles
Año de fabricación: 2004, 2005, 2006, 2007, 2008.
Fusible del encendedor de cigarrillos – (caja de fusibles en el habitáculo, fusible nº 15/15A)
Caja de fusibles en el habitáculo.
Ubicación de la caja de fusibles
Para acceder a ella, retira el panel soltando los ganchos en la dirección de la flecha de abajo y desbloquea el tornillo.

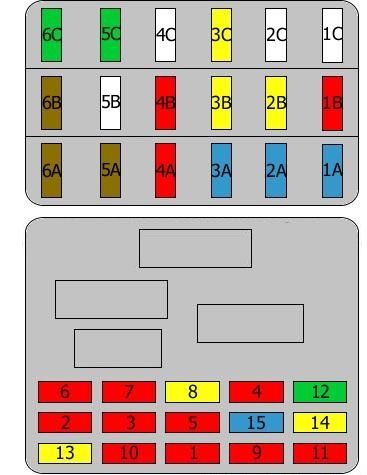

Esquema de la caja de fusibles
| Nr | Amperios [A] | Descripción |
|---|---|---|
| Nr | Amperios [A] | Descripción |
| 1 | 10 A | Luz de marcha atrás; Interruptor del pedal de freno;
Intermitente(s) de servicio; Motor del limpiaparabrisas; Radio; Sistema de alarma; Sensor de aparcamiento; Teléfono; ABS; Pantalla multifunción; Transmisión automática. |
| 2 | 10 A | Luz de posición; Luz de marcha atrás;
Faro antiniebla izquierdo; Iluminación de emergencia. |
| 3 | 10 A | Luz de posición; Luz de marcha atrás;
Faro antiniebla derecho; Iluminación de emergencia. |
| 4 | 10 A | Airbag; Faro principal derecho. |
| 5 | 10 A | Faros principales izquierdos; Airbag;
Faros antiniebla. |
| 6 | 10 A | Haz principal derecho |
| 7 | 10 A | Haz principal izquierdo |
| 8 | 20A | Luz(es) auxiliar(es); Cierre centralizado. |
| 9 | 10 A | Iluminación de emergencia |
| 10 | 10 A | Luz de posición delantera izquierda; Alarma;
Radio; Conector de diagnóstico. |
| 11 | 10 A | Luz de posición delantera derecha; Relé de la bocina. |
| 12 | 30A | Unidad de control integrada |
| 13 | 20A | Relé de la bocina |
| 14 | 20A | Interruptores de la columna de dirección; Pulverizador de faros. |
| 15 | 15A | Encendedor de cigarrillos; Compresor. |
| 1A | 15A | Relé del faro antiniebla |
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 2A | 15A | Bomba de combustible |
| 3A | 15A | Control del motor |
| 4A | 10 A | Control de código de gestión del motor |
| 5A | 7,5A | Control de código |
| 6A | 7,5A | Interruptor del pedal de freno |
| 1B | 10 A | Interruptores de la columna de dirección |
| 2B | 20A | Controlador de la puerta trasera derecha |
| 3B | 20A | Controlador de la puerta trasera izquierda |
| 4B | 10 A | Luces de emergencia |
| 5B | ||
| 6B | 7,5A | Control del aire acondicionado; Iluminación de la guantera. |
| 1C | ||
| 2C | ||
| 3C | 20A | Punto de alimentación trasero |
| 4C | ||
| 5C | 30A | Asientos calefactables del techo |
| 6C | 30A | Unidad de control de la cerradura del maletero |

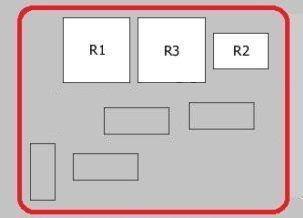

Caja de fusibles en el habitáculo del Alfa Romeo Crosswagon.
Relé R1 – Sistema de pulverización/limpiaparabrisas delantero
Relé R2 – Relé de la señal acústica
Relé R3 – Relé de la luneta trasera calefactable

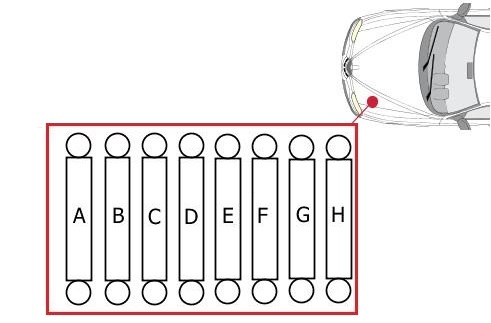

Caja de fusibles principal en el compartimento del motor.
| Nr | Amperios [A] | Descripción |
|---|---|---|
| A | 80A | Caja de fusibles en el habitáculo, fusible 9 |
| b | 80A | Alimentación |
| C | 70A | Caja de fusibles y relés en el habitáculo |
| D | 40A | Aire acondicionado |
| mi | 30A | Control del motor |
| F | 40A | Ventilador de refrigeración |
| g | 30A | Ventilador de refrigeración |
| h | Bujías incandescentes |

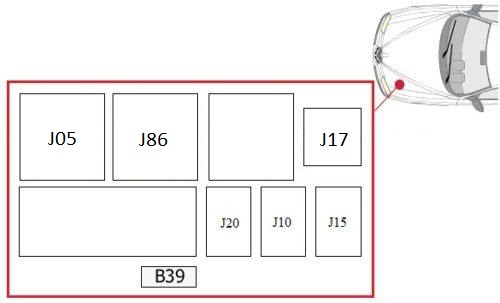

Caja de fusibles en el compartimento del motor.
Fusible B39 – Relé de calentamiento de combustible (25,0 A)
Relé J05 – Relé inhibidor de arranque
Relé J10 – Relé de inyección de combustible
Relé J15 – Relé de la bomba de combustible, relé adicional, bomba de combustible
Relé J17 – Relé de calentamiento de combustible
Relé J20 – Relé del aire acondicionado
Relé J86 – Relé de la transmisión automática o no utilizado

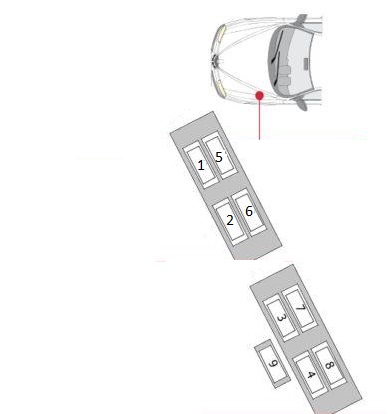

Caja de fusibles en el compartimento del motor del Alfa Romeo Crosswagon.
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 1 | 40A | Ventilador de refrigeración del motor (Alfa Romeo Twin spark sin aire acondicionado) |
| 2 | 40A | Ventilador de refrigeración del motor, otros |
| 3 | 30A | Funciones del interruptor de encendido |
| 4 | 80A | Fusible principal |
| 5 | 60A | Unidad de control ABS o ESP |
| 6 | 40A | Ventilador |
| 7 | 30A | Control del motor |
| 8 | ||
| 9 | 70A | Bujías incandescentes; Filtro de combustible calentado. |
Sobre el Alfa Romeo 156 Crosswagon (2004-2008)
El Alfa Romeo 156 Crosswagon, fabricado entre 2004 y 2008, es un modelo robusto y elegante que combina la elegancia con la practicidad. Este automóvil está equipado con tracción a las cuatro ruedas, lo que lo convierte en un vehículo ideal para diversos terrenos. Se ofrecen varias motorizaciones, siendo la más común el motor diésel de 1.9 JTD, que proporciona un rendimiento fiable y un consumo de combustible eficiente. El interior del vehículo está diseñado con énfasis en la comodidad y la calidad, ofreciendo suficiente espacio para pasajeros y equipaje. El Alfa Romeo 156 Crosswagon es conocido por su conducción dinámica y dirección precisa, lo que lo convierte en una opción popular entre los entusiastas de la marca.
Esquema de la caja de fusibles del Alfa Romeo 156 Crosswagon
Esta página muestra el esquema de la caja de fusibles para el Alfa Romeo 156 Crosswagon, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo, generalmente cerca del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante tener una visión general de su configuración.
