Alfa Romeo 159 (2005-2011) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo 159 (2005-2011), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (disposición de los fusibles).

Alfa Romeo 159 (2005-2011) – esquema de fusibles

Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010, 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo 159 (2005-2011) es el fusible F44 en la caja de fusibles

Caja de fusibles en el salpicadero

Caja de fusibles en el polo positivo de la batería

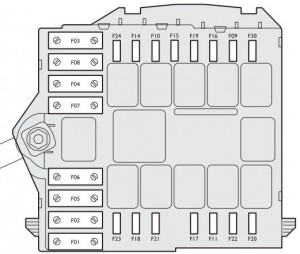

Caja de fusibles cerca de la batería

Caja de fusibles en el maletero (lado izquierdo)

Tabla resumen de fusibles

Descripción	Número	Amp [A]	Ubicación
Faro con luces de cruce derecho	F14	10	Batería
Faro con luces de cruce izquierdo	F15	10	Batería
Faro con luces de carretera derecho	F12	15	Salpicadero
Faro con luces de carretera izquierdo	F13	15	Salpicadero
Luz antiniebla delantera	F30	15	Batería
Luz de marcha atrás	F35	7,5	Salpicadero
Tercera luz de freno	F37	10	Salpicadero
Iluminación de techo delantera / trasera	F39	10	Salpicadero
Iluminación de techo delantera	F49	7,5	Salpicadero
Intermitentes	F53	10	Salpicadero
Luces de emergencia	F53	10	Salpicadero

Descripción	Número	Amp [A]	Ubicación
Unidad de control del compartimento del motor	F70 (MEGA)	150	Batería (+)
Unidad de control en el salpicadero	F71	70	Batería (+)
Calentador de combustible (Diésel).	F73	60	Batería (+)
Unidad de control de arranque	F01 (MAXI)	70	Batería
Unidad de control en el salpicadero	F01 (MAXI)	70	Batería
Ventilador del sistema de aire acondicionado	F02 (MAXI)	40	Batería
Bloque de dirección eléctrico	F03 (MAXI)	20	Batería
Puntos de distribución de freno (bomba).	F04 (MAXI)	40	Batería
Puntos de distribución de freno (válvula solenoide).	F05 (MAXI)	40	Batería
Ventilador del radiador (velocidad baja).	F06 (MAXI)	40	Batería
Ventilador del radiador (velocidad alta).	F07 (MAXI)	50	Batería
Lavafaros	F09	20	Batería
Bocina	F10	15	Batería
Servicios electrónicos adicionales para inyección	F11	15	Batería
+INT para el sistema de inyección electrónica	F 16	7,5	Batería
Servicios básicos para inyección electrónica	F17	10	Batería
Puntos de distribución de control del motor	F18	15	Batería
Compresor del sistema de aire acondicionado	F19	7,5	Batería
Calefacción de la luneta trasera	F20	20	Batería
Alimentación de la bomba de combustible	F21	20	Batería
Bobinas de arranque/inyectores (versiones de gasolina).	F22	15	Batería
Servicios básicos para inyección electrónica (Diésel)	F22	20	Batería
Alimentación del sistema de audio; Sistema de navegación de radio.	F23	15	Batería
Puntos de distribución del Body Computer; Bobina del relé del lavaparabrisas	F31	7,5	Salpicadero
Distribución de la puerta del conductor; Distribución de la puerta del pasajero; Dispositivo de encendido.	F32	15	Salpicadero
Elevalunas eléctrico trasero izquierdo	F33	20	Salpicadero
Elevalunas trasero derecho	F34	20	Salpicadero
Sensor/medidor de corriente de combustible en el filtro de diésel.	F35	7,5	Salpicadero
Interruptor de luces de freno; panel de control en la consola central.	F35	7,5	Salpicadero
Control de crucero	F35	7,5	Salpicadero
Sensor AQS	F35	7,5	Salpicadero
Puntos de distribución del maletero; Puntos de distribución de las puertas delanteras	F36	20	Salpicadero
Puntos de distribución del salpicadero	F37	10	Salpicadero
Controlador de faros delanteros; Alimentación del controlador de faros de gas (Bixenón)	F37	10	Salpicadero
Activador de bloqueo/desbloqueo del maletero.	F38	15	Salpicadero
En el conector del sistema de diagnóstico EOBD	F39	10	Salpicadero
Unidad de control TPMS	F39	10	Salpicadero
Programación de teléfono móvil	F39	10	Salpicadero
Unidad de control del sistema de alarma	F39	10	Salpicadero
Sistema de control climático	F39	10	Salpicadero
Luneta trasera calefactable	F40	30	Salpicadero
Descongelación de los inyectores del lavaparabrisas delantero/trasero.	F41	7,5	Salpicadero

Descongelación del espejo calefactable	F41	7,5	Salpicadero
Alimentación del punto de distribución de freno (ABS/VDC); Punto de distribución del ángulo de dirección; Sensor de inclinación.	F42	7,5	Salpicadero
Limpiaparabrisas/lavaparabrisas delantero	F43	30	Salpicadero
Encendedor de cigarrillos delantero en la consola central	F44	10	Salpicadero
Unidad de control del techo solar	F45	20	Salpicadero
Techo solar	F46	20	Salpicadero
Elevalunas eléctrico delantero izquierdo	F47	20	Salpicadero
Controlador del elevalunas delantero derecho/asiento del pasajero.	F48	30	Salpicadero
Sistema de navegación por radio	F49	7,5	Salpicadero
Unidad de control del sensor de lluvia	F49	7,5	Salpicadero
Punto de distribución de la dirección	F49	7,5	Salpicadero
Techo solar	F49	7,5	Salpicadero
Panel de botones de control	F49	7,5	Salpicadero
Unidad de control de la alarma volumétrica	F49	7,5	Salpicadero
Punto de distribución del sensor de aparcamiento	F49	7,5	Salpicadero
Panel de botones de control de la consola central	F49	7,5	Salpicadero
Luz de control del asiento delantero	F49	7,5	Salpicadero
Servicios relacionados con las ventanillas delanteras	F49	7,5	Salpicadero
Programación de teléfono móvil	F49	7,5	Salpicadero
Botón START / STOP	F49	7,5	Salpicadero
Sistema de airbags	F50	7,5	Salpicadero
Unidad de control del sistema de monitorización de presión de neumáticos.	F51	7,5	Salpicadero
Preajuste del sistema de audio	F51	7,5	Salpicadero
Lavaparabrisas/limpiaparabrisas trasero	F52	15	Salpicadero
Encendedor de cigarrillos trasero	F52	15	Salpicadero
Punto de distribución del salpicadero	F53	10	Salpicadero
Amplificador del sistema de audio con procesador DSP.	F54	30	Maletero
Control de movimiento del asiento delantero izquierdo.	F56	25	Maletero
Calefacción del asiento del conductor izquierdo	F57	7,5	Maletero
Control de movimiento del asiento delantero derecho.	F60	25	Maletero
Amplificador en la bandeja trasera	F61	15	Maletero
Calefacción del asiento del pasajero delantero derecho.	F67	7,5	Maletero
Libre	F58	–	Maletero
Libre	F59	–	Maletero
Libre	F62	–	Maletero
Libre	F63	–	Maletero
Libre	F64	–	Maletero
Libre	F66	–	Maletero
Libre	F68	–	Maletero
Libre	F69	–	Maletero
Libre	F77	–	Maletero
Libre	F78	–	Maletero
Libre	F79	–	Maletero
Libre	F80	–	Maletero

Acerca del Alfa Romeo 159 (2005-2011)

El Alfa Romeo 159, fabricado entre 2005 y 2011, es un sedán elegante y deportivo que se caracteriza por su diseño italiano y su tecnología precisa. Este modelo fue diseñado con énfasis en el rendimiento y la comodidad, ofreciendo una amplia gama de variantes de motor. Entre los motores más populares se encuentran las versiones de gasolina con cilindradas de 1.8 a 3.2 litros y los motores diésel con cilindradas de 1.9 a 2.4 litros. El Alfa Romeo 159 es conocido por su excelente manejo y estabilidad en carretera, lo que lo convierte en una opción ideal para aquellos que buscan una combinación de estilo y una experiencia de conducción dinámica.

Esquema de la caja de fusibles del Alfa Romeo 159

Esta página muestra el esquema de la caja de fusibles para el modelo Alfa Romeo 159, que es esencial para el correcto mantenimiento y diagnóstico de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra se encuentra en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La correcta comprensión y uso del esquema de la caja de fusibles es clave para mantener la seguridad y funcionalidad de su vehículo.
