Alfa Romeo 156 (2003-2006) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo 156 (2003-2006), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo 156 (2003-2006) – esquema de fusibles
Año de fabricación: 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo 156 (2003-2006) es el fusible 9 en el panel de fusibles.

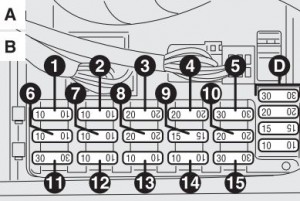

Fusibles y relés en el panel principal de fusibles
| Relé | Descripción |
| a | Relé de faros con luces de cruce |
| b | Relé de techo solar, calefacción de asientos, control de alimentación de la luneta trasera, ajuste eléctrico del asiento |
Fusibles encima del esquema de la caja de fusibles principal
Fusibles y relés accesibles desde el interior de la guantera

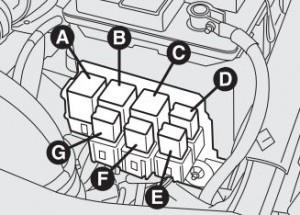

Fusible y relé en el compartimento del motor
| Relé | Descripción |
| a | Relé del ventilador del radiador del motor 2ª velocidad (versiones T.SPARK) |
| b | Relé del ventilador de refrigeración del radiador del motor 1ª velocidad |
| c | Relé de la bomba de combustible |
| d | Relé de inyección electrónica |
| e | Relé del compresor del aire acondicionado |
| f | Relé temporizado del variador (solo 1.6 T.SPARK) o relé de 2ª velocidad del ventilador del radiador del motor (solo versiones 2.5 V6 24 V, JTD y JTD 16 V Multijet) |
| g | Relé del calentador de aceite de combustible (solo versiones Diesel) |

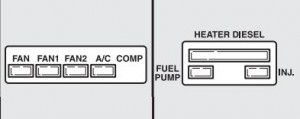

Para versiones JTD 20v Multijet
En el caso de las versiones con motor diésel, dependiendo de las opciones instaladas, se fija un segundo soporte para los siguientes fusibles en el travesaño trasero del compartimento del motor.
| Relé | Descripción | ||
| a | MAXI-FUSIBLE | 30A | Relé del calentador auxiliar del habitáculo de segunda etapa |
| b | MAXI-FUSIBLE | 30A | Relé del calentador auxiliar del habitáculo de primera etapa |
Tabla resumen de fusibles
| Faros | Fusible | Amperaje [A] | Ubicación |
| Faro lateral delantero izquierdo | 7 | 10 | Caja de fusibles principal |
| Faro lateral delantero derecho | 6 | 10 | Caja de fusibles principal |
| Faro lateral trasero izquierdo | 6 | 10 | Caja de fusibles principal |
| Faro trasero derecho | 7 | 10 | Caja de fusibles principal |
| Faros de cruce izquierdos / faros de xenón (opcional) | 8 | 20 | Caja de fusibles principal |
| Faros de cruce derechos / faros de xenón (opcional) | 4 | 20 | Caja de fusibles principal |
| Faro de carretera izquierdo | 2 | 20 | Caja de fusibles principal |
| Faro de carretera derecho | 1 | 10 | Caja de fusibles principal |
| Control de crucero (opcional) | 13 | 10 | Caja de fusibles principal |
| Iluminación de matrícula izquierda | 7 | 10 | Caja de fusibles principal |
| Iluminación de matrícula derecha | 6 | 10 | Caja de fusibles principal |
| Luces de marcha atrás / sistema de audio | 13 | 10 | Caja de fusibles principal |
| Faro antiniebla trasero izquierdo | 7 | 10 | Caja de fusibles principal |
| Faro antiniebla trasero derecho | 6 | 10 | Caja de fusibles principal |
| Intermitentes – luces de emergencia | 14 | 10 | Caja de fusibles principal |
| Faros antiniebla | 16 | 15 | Encima de la caja de fusibles principal |
| Iluminación interior del coche y guantera | 12 – 13 | 10 | Caja de fusibles principal |
| Sistema HI-FI BOSE | 9 | 25 | Encima de la caja de fusibles principal |
| Descripción | Fusible | Amperaje [A] | Ubicación |
| Limpiaparabrisas delantero, lavaparabrisas delantero / Limpiaparabrisas trasero / sensor de lluvia (opcional) | 10 | 20 | 69 |
| Bocina | 11 | 20 | 69 |
| Caja GSM para Connect / Navigator – sistema de advertencia electrónico | 13 | 10 | 69 |
| Elevalunas eléctricos delanteros | 5 | 30 | 69 |
| Elevalunas eléctrico trasero izquierdo | 4 | 20 | 71 |
| Elevalunas eléctrico trasero derecho | 5 | 20 | 71 |
| Sistema de cierre de puertas – iluminación del maletero | 3 | 20 | 69 |
| Apertura eléctrica del maletero | 7 | 30 | 71 |
| Calefacción de la luneta trasera | 15 | 30 | 69 |
| Ajuste de los espejos laterales | 13 | 10 | 69 |
| Desempañado del espejo lateral | 15 | 30 | 69 |
| Encendedor de cigarrillos / Sensor de olor | 9 | 15 | 69 |
| Lavaparabrisas | 1 | 20 | 72 |
| Regulador de faros | 4 | 10 | 69 |
| Instrumento de medición | 12 | 10 | 69 |
| Testigo de luces de carretera | 2 | 10 | 69 |
| Testigo de advertencia de calefacción de la luneta trasera | 15 | 30 | 69 |
| Sistema de audio / conector de diagnóstico | 12 | 10 | 69 |
| Sistema de advertencia electrónico | 12 | 10 | 69 |
| Conector eléctrico adicional en el maletero (versiones Sportwagon) | 10 | 20 | 71 |
| Mando a distancia | 13 | 10 | 69 |
| Control de iluminación / luces de freno | 3 | 10 | 71 |
| Iluminación trasera controlada por luces laterales | 6 | 10 | 71 |
| Calefacción de asiento / Techo solar / Ajuste eléctrico de asiento | 8 | 30 | 71 |
| Sistema de airbags | 2 (*) | 10 (*) | 71 |
| Sistema ABS | 9 | 60 | 68 |
| 11 (*) | 10 (*) | 71 | |
| Sistema Alfa Romeo CODE | 13 | 7,5 | 71 |
| Sistema de control de climatización | 9 | 15 | 69 |
| Ventilador del radiador del motor: | |||
| Primera velocidad: | |||
| – Versiones T.SPARK y JTS | 6 | 50 | 68 |
| – versiones diésel | 6 | 60 | 68 |
| – Versiones 2,5 V6 24 V. | 6 | 40 | 68 |
| Segunda velocidad | |||
| – Versiones T.SPARK y JTS | 7 | 30 | 68 |
| – versiones diésel | 7 | 40 | 68 |
| – Versiones 2,5 V6 24 V. | 7 | 40 | 68 |
| Ventilador del habitáculo (versiones gasolina) | 1 | 40 | 68 |
| Ventilador del habitáculo (versiones diésel) | 4 | 40 | 68 |
| Sistema electrónico de encendido e inyección | 13 | 7,5 | 71 |
| 14 | 15 | 71 | |
| 15 | 15 | 71 | |
| 5 | 30 | 68 | |
| Bujías de precalentamiento y filtros de resistencia de aceite de combustible (versiones diésel) | 8 | 70 | 68 |
| Calentador de aceite de combustible (versiones JTD, JTD 16V Multijet) | H. | 25 | 74 |
| Servicios desactivados al arrancar | 1 | 7,5 | 71 |
| Alimentación de batería sistema Alfa Romeo CODE / Inyección | 12 | 7,5 | 71 |
| Alimentación de servicios (+15) controlada por llave (interruptor de encendido) | 2 | 30 | 68 |
| Alimentación general de servicios (versiones gasolina) | 4 | 80 | 68 |
| Alimentación general de servicios (versiones diésel) | 1 | 80 | 68 |
| Potencia general de servicios | 3 | 70 | 68 |
| Calentador auxiliar (solo versión con motor diésel) | 10 | 70 | 68 |
| Alimentación de la bomba de aceite (solo versiones Selespeed) | 10 | 30 | 68 |
| Transmisión Selespeed (versión 2.0 JTS) | 7 | 30 | 68 |
| 8 | 20 | 68 | |
| Transmisión automática (versión 2.5 V6 24 V) | 7 | 40 | 68 |
| 8 | 20 | 68 | |
Acerca del Alfa Romeo 156 (2003-2006)
El Alfa Romeo 156, fabricado entre 2003 y 2006, es un sedán elegante y deportivo que ha conquistado los corazones de muchos entusiastas del automóvil. Este modelo es conocido por su diseño dinámico y excelentes características de conducción. El Alfa Romeo 156 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan potencias desde 1.6 hasta 3.2 litros. Entre los motores más populares se encuentran el 2.0 Twin Spark y el 2.4 JTD, que combinan rendimiento con un consumo eficiente de combustible. El interior del vehículo está diseñado con énfasis en la comodidad y el estilo, ofreciendo tecnologías modernas y materiales de calidad.
Esquema de la caja de fusibles del Alfa Romeo 156
Esta página muestra el esquema de la caja de fusibles del Alfa Romeo 156, que es crucial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y otra puede estar ubicada en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil identificación y reemplazo. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es una parte integral del mantenimiento del vehículo y una comprensión adecuada de su esquema puede prevenir muchos problemas.
