Alfa Romeo 166 restyling (2003-2007) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo 166 restyling (2003-2007), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo 166 restyling (2003-2007) – esquema de fusibles interiores
Año de fabricación: 2003, 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo 166 FL (2003-2007) es el fusible 7 en la caja de fusibles.

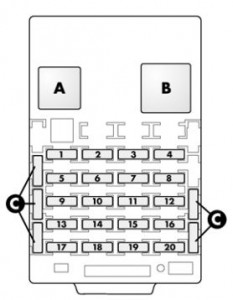

Fusibles y relés en la unidad de control
Los fusibles de los dispositivos principales se encuentran en la unidad de control debajo del salpicadero, en el lado izquierdo de la columna de dirección.

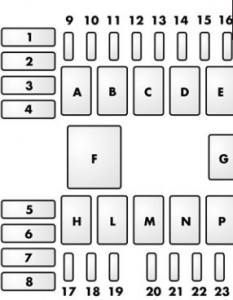

Fusibles y relés en el compartimento del motor
| Número | Descripción |
| A | Faros |
| B | Ventilador del aire acondicionado |
| C | Bocina |
| D | Faro antiniebla delantero |
| E | Versiones de gasolina (ventilador simple): radiador del motor (alta velocidad) |
| Versiones JTD (con dos ventiladores): radiador del motor (alta velocidad). | |
| F | Compresor del aire acondicionado |
| H | Versiones de gasolina: radiador del motor (baja velocidad). |
| Versiones JTD (con dos ventiladores): radiador del motor (alta velocidad). | |
| L | Bomba de combustible |
| M | Relé electrónico principal de inyección |
| N | Motor de arranque |
| P | Calentamiento del filtro de diésel (versiones JTD). |
| Versiones JTD (con dos ventiladores): radiador del motor (baja velocidad). |

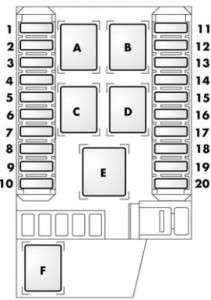

Fusibles y relés en el maletero
| Nº | Descripción |
| A | Activador de mezcla de aire; Aire acondicionado;
Control de calefacción auxiliar (versiones JTD). |
| B | Relé de calefacción de la luneta trasera |
| C | Control de calefacción de asientos; Espejo electrocromático;
Parasol; Sensor de lluvia; Unidad de control del sensor de estacionamiento; Luz de control del espejo lateral; Receptor de control remoto; Unidad de control del sistema de advertencia; Luz de control de las ventanillas del conductor Luz de control LOCK. |
| D | Calefacción del parabrisas; Descongelación de los espejos exteriores. |
| E | Calefacción de los asientos delanteros; Toma de corriente trasera;
Ajuste eléctrico de los asientos delanteros; Techo solar eléctrico. |
| F | Intermitentes; Preajuste del remolque. |
Resumen del esquema de la caja de fusibles
| Iluminación exterior | Nº | Amp [A] | Posición |
| Luces traseras (interruptor) | 9 | 5 | 86 |
| 1 | 15 | 86 | |
| Intermitentes | 12 | 10 | 93 |
| Iluminación exterior (control) | 5 | 10 | 86 |
| Faros antiniebla delanteros | 16 | 15 | 89 |
| Faro y sensor de posición del faro (luces de gas) | 6 | 7,5 | 86 |
| Unidad de control IGE: | |||
| – interruptor de luces traseras | 1 | 15 | 86 |
| – luces traseras | 9 | 5 | 86 |
| – faro | 11 | 15 | 86 |
| – luces de posición izquierdas | 17 | 10 | 86 |
| – grupos de luces traseras | 15 | 10 | 86 |
| – luces de posición derechas | 8 | 10 | 86 |
| Luz de cruce izquierda | 12 | 15 | 89 |
| Luces de marcha atrás (solo versiones con transmisión manual) | 13 | 10 | 86 |
| Luz de cruce derecha | 10 | 15 | 89 |
| Iluminación interior | Número | Amp [A] | Posición |
| Regulador de intensidad de la iluminación del salpicadero | 5 | 10 | 86 |
| Luz de control del espejo | 15 | 10 | 93 |
| Iluminación de la guantera | 5 | 10 | 86 |
| Luz de control de la calefacción del asiento | 15 | 10 | 93 |
| Iluminación del parasol | 15 | 10 | 93 |
| Sistema/componente | Número | Amp [A] | Posición |
| Unidad de control ABI | 13 | 10 | 86 |
| Unidad de control ABI -Cierre centralizado | 19 | 20 | 93 |
| Unidad de control ABI -Ventana delantera izquierda | 18 | 20 | 93 |
| Unidad de control ABI -Ventana delantera derecha | 3 | 20 | 93 |
| Unidad de control ABI -Ventana trasera izquierda | 14 | 20 | 93 |
| Unidad de control ABI -Ventana trasera derecha eléctrica | 17 | 20 | 93 |
| Unidad de control ABS | 9 | 5 | 86 |
| 7 | 40 | 89 | |
| 3 | 40 | 89 | |
| Calefactor auxiliar (versiones JTD) | 17 | 20 | 89 |
| 13 | 10 | 93 | |
| Sistema de advertencia (unidad de control) | 12 | 10 | 93 |
| 15 | 10 | 93 | |
| Sistema de códigos Alfa Romeo | 20 | 5 | 86 |
| 16 | 5 | 86 | |
| Teléfono móvil (auricular) | 18 | 5 | 86 |
| 5 | 10 | 86 | |
| Cierre centralizado (unidad de control ABI) | 19 | 20 | 93 |
| Encendedor de cigarrillos | 7 | 20 | 86 |
| Ventilador del aire acondicionado | 2 | 30 | 89 |
| Unidad de control del aire acondicionado | 19 | 5 | 86 |
| Compresor del aire acondicionado | 13 | 7,5 | 89 |
| Control de crucero | 5 | 10 | 86 |
| Calentamiento del filtro de diésel (versiones JTD) | 23 | 30 | 89 |
| 5 | 40 | 89 | |
| Descongelación de los espejos exteriores | 2 | 7,5 | 93 |
| Espejo electrocromático | 15 | 10 | 93 |
| Unidad de control de inyección electrónica | 20 | 10 | 89 |
| 21 | 15 | 89 | |
| 22 | 20 | 89 | |
| Sistema de inyección electrónica | 16 | 5 | 86 |
| Unidad de control del motor | 18 | 7,5 | 89 |
| Regulador de refrigeración del motor | 16 | 5 | 86 |
| Ventilador del radiador del motor | 4 | 60 | 89 |
| Ventilador del radiador del motor | 5 | 40 | 89 |
| Sistema EOBD (toma) | 18 | 5 | 86 |
| Ventana delantera izquierda (unidad de control ABI) | 18 | 20 | 93 |
| Ventana delantera derecha (unidad de control ABI) | 3 | 20 | 93 |
| Ajuste eléctrico del asiento delantero izquierdo | 6 | 30 | 93 |
| Ajuste eléctrico del asiento delantero derecho | 5 | 30 | 93 |
| Calefacción del asiento delantero izquierdo | 9 | 10 | 93 |
| Calefacción del asiento delantero derecho | 8 | 10 | 93 |
| Bomba de combustible | 19 | 15 | 89 |
| Bobina del relé de la bomba de combustible (compartimento del motor) | 16 | 5 | 86 |
| Bujía incandescente (versiones JTD) | 8 | 60 | 89 |
| Sistema de lavado de faros (intermitente) | 12 | 20 | 86 |
| Bocina | 11 | 15 | 89 |
| Sistema ICS | 5 | 10 | 86 |
| 6 | 7,5 | 86 | |
| 7 | 20 | 86 | |
| 18 | 5 | 86 | |
| Salpicadero | 6 | 7,5 | 86 |
| 18 | 5 | 86 | |
| Navegador | 18 | 5 | 86 |
| Sensores de estacionamiento (unidad de control) | 15 | 10 | 93 |
| Elevalunas eléctricos (luz de control BLOCCO) | 15 | 10 | 93 |
| Techo solar eléctrico | 10 | 20 | 93 |
| Preajuste | 4 | – | 93 |
| 11 | – | 93 | |
| Sensor de lluvia | 15 | 10 | 93 |
| Toma de corriente trasera | 16 | 20 | 93 |
| Ventana delantera derecha (unidad de control ABI) | 14 | 20 | 93 |
| Ventana trasera derecha eléctrica (unidad de control ABI) | 17 | 20 | 93 |
| Calefacción de la luneta trasera | 1 | 30 | 93 |
| Bobina del relé T21, T22, T23 (maletero) | 3 | 5 | 86 |
| Bobina del relé T24 (maletero) | 5 | 10 | 86 |
| Receptor de control remoto | 15 | 10 | 93 |
| Amplificador de audio | 20 | 25 | 93 |
| Sistema de audio | 4 | 15 | 86 |
| Controles del sistema de audio en el volante. | 5 | 10 | 86 |
| Motor de arranque | 1 | 30 | 89 |
| Preajuste del remolque | 12 | 10 | 93 |
| Calefacción del parabrisas | 7 | 15 | 93 |
| Limpiaparabrisas | 14 | 25 | 86 |
Acerca del Alfa Romeo 166 restyling (2003-2007)
El Alfa Romeo 166 restyling, fabricado entre 2003 y 2007, es un elegante sedán que combina el diseño italiano con potentes motores. Este modelo se caracteriza por un aspecto modernizado con una distintiva parrilla delantera y líneas dinámicas que subrayan su carácter deportivo. La oferta de motores incluía variantes de gasolina y diésel, con las versiones más potentes ofreciendo motores V6 que aseguraban una conducción suave y dinámica. El interior del vehículo fue diseñado con énfasis en el confort y el lujo, ofreciendo materiales de alta calidad y elementos tecnológicos modernos.
Esquema de la caja de fusibles del Alfa Romeo 166 restyling
Esta página muestra el esquema de la caja de fusibles para el modelo Alfa Romeo 166 restyling. En este vehículo, la caja de fusibles se encuentra típicamente en el espacio debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es esencial seguir los procedimientos correctos al reemplazar los fusibles.
