Alfa Romeo MiTo (2008-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Alfa Romeo MiTo 2008-2018, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Alfa Romeo MiTo (2008-2013) – diagrama de la caja de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo MiTo (2008-2013) es el fusible F85 en la caja de fusibles del compartimento del motor.
Caja de fusibles en el compartimento del motor
Caja de fusibles en el salpicadero
Caja de fusibles en el maletero
Tabla de fusibles
| Descripción | Fusible | Amperaje [A] | Ubicación |
| Barras principales | F14 | 15 | Compartimento del motor |
| Luces de cruce delanteras derechas | F12 | 7,5 | Salpicadero |
| Luces de cruce delanteras izquierdas | F13 | 7,5 | Salpicadero |
| Sistema de descarga de gases de los faros delanteros (lado derecho) | F12 | 15 | Salpicadero |
| Sistema de descarga de gases de los faros delanteros (lado izquierdo) | F13 | 15 | Salpicadero |
| Faros antiniebla | F30 | 15 | Compartimento del motor |
| 3ª luz de freno | F37 | 5 | Salpicadero |
| Luz de marcha atrás | F51 | 5 | Salpicadero |
| Iluminación interior delantera;
Iluminación del maletero; Iluminación del parasol interior; Iluminación de las puertas; Iluminación de la guantera. |
F32 | 5 | Salpicadero |
| Descripción | Fusible | Amperaje [A] | Ubicación |
| Ventilador de la cabina | F08 | 30 | Compartimento del motor |
| Bomba del lavaparabrisas | F09 | 20 | Compartimento del motor |
| Bocina de dos tonos | F10 | 15 | Compartimento del motor |
| Válvula solenoide del cuerpo del acelerador;
Válvula solenoide de desactivación; Válvula solenoide del depósito; Calentador de la sonda lambda; Válvula solenoide VGT; Válvula solenoide de derivación de refrigeración EGR; Válvula solenoide de remolino; Válvula solenoide del cuerpo del acelerador; Regulador del calentador de la bujía incandescente. |
F11 | 10 | Compartimento del motor |
| Sistema de regulación de la posición de los faros | f13 | 7,5 | Salpicadero |
| Calentador auxiliar (PTC 1) | F15 | 30 | Compartimento del motor |
| Unidad de control del motor | F 16 | 5 | Compartimento del motor |
| Unidad de control del motor (alimentación) | F17 | 10 | Compartimento del motor |
| Bobina del relé del sistema de control;
Unidad de control del motor (versiones 1.4); Bobina del mando a distancia del sistema de refrigeración del motor (300 W + 300 W). |
F18 | 5 | Compartimento del motor |
| Compresor del aire acondicionado | F19 | 7,5 | Compartimento del motor |
| Luneta trasera térmica;
Sistema de descongelación. |
F20 | 30 | Compartimento del motor |
| Bomba de combustible en el depósito | F21 | 15 | Compartimento del motor |
| Cargas principales del sistema de gestión del motor (versiones 1.4) | F22 | 10 | Compartimento del motor |
| Cargas principales del sistema de gestión del motor (versiones 1.6 JTDM) | F22 | 20 | Compartimento del motor |
| Unidad de control del sistema de frenos
(unidad de control y unidad electromagnética) |
F23 | 20 | Compartimento del motor |
| Regulador del sistema de dirección eléctrica (alimentación + llave);
Regulador del sistema de frenos (alimentación + llave); Sensor de inclinación en el túnel. |
F24 | 5 | Compartimento del motor |
| Bobinas de relé del sistema de escape INT / A en la caja de fusibles del motor | F31 | 5 | Salpicadero |
| Radio;
Unidad de control Blue & MeTM; Unidad de control del aire acondicionado; Unidad de control de la alarma; Unidad de control del sistema de sensores de volumen; Conector de diagnóstico externo EOBD; Unidad de control de detección de presión de neumáticos. |
F36 | 10 | Salpicadero |
| Salpicadero;
Interruptor de las luces de freno; Sistema de control de los faros de gas. |
F37 | 5 | Salpicadero |
| Motor de la cerradura de la puerta;
Motor Safe Lock en la puerta; Motor de desbloqueo del portón trasero. |
F38 | 15 | Salpicadero |
| Bomba del lavaparabrisas delantero y trasero | F43 | 20 | Salpicadero |
| Motor eléctrico de los elevalunas con unidad de control
(puerta del lado del conductor) |
F47 | 20 | Salpicadero |
| Motor eléctrico de los elevalunas con regulador
(puerta del lado del pasajero) |
F48 | 20 | Salpicadero |
| Unidad de control de los sensores de aparcamiento;
Unidad de control de detección de presión de neumáticos; Sensor de lluvia / crepúsculo en el espejo retrovisor; Sensor electrocromático en el espejo retrovisor; Cinturón de seguridad en la pantalla de la luz de advertencia en el espejo retrovisor; Iluminación del panel de control (Panel de control central, Panel de control del lado del conductor, Panel de control del volante, Panel de control Blue & MeTM); Interruptor de activación de la calefacción del asiento delantero; Unidad de control de los sensores de volumen del sistema de alarma; Regulador de la apertura eléctrica del techo solar; Conector PND en el salpicadero. |
F49 | 5 | Salpicadero |
| Unidad de control del sistema de airbag | F50 | 7,5 | Salpicadero |
| Interruptor del embrague;
Interruptor de las luces de freno; Bobinas de relé en la caja de fusibles del motor; Sistema de control de la calefacción y el aire acondicionado interior; Unidad de control Blue & MeTM; Cableado de la radio; Medidor de flujo de aire; Sensor de agua en el diésel. |
F51 | 5 | Salpicadero |
| Salpicadero | F53 | 5 | Salpicadero |
| Unidad de control del amplificador del sistema Hi-Fi Bose | F4 | 15 | Maletero |
| Subwoofer Bassbox en el compartimento de la rueda de repuesto | F5 | 10 | Maletero |
| Calefacción del asiento delantero izquierdo y derecho | F6 | 15 | Maletero |
| Sistema eléctrico de apertura del techo solar | F1 | 20 | Maletero |
| Cableado del fusible | F2 | – | Maletero |
| Conector de alimentación en el maletero | F3 | 15 | Maletero |
| Ventilador de la cabina | F83 | 40 | Compartimento del motor |
| Conector de alimentación en el túnel | F85 | 15 | Compartimento del motor |
| Desempañado de los espejos laterales del pasajero y del conductor;
Desempañado de los inyectores delanteros; Bobina del relé del parabrisas calefactado. |
F87 | 7,5 | Compartimento del motor |
Alfa Romeo MiTo (2013-2018) – esquema de fusibles
Año de fabricación: 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Alfa Romeo MiTo (2013-2018) es el fusible F85 en la caja de fusibles del compartimento del motor.
Caja de fusibles en el compartimento del motor
| Descripción | Fusible | Amperaje [A] |
| Motor de arranque | F03 | 20 |
| Ventilador eléctrico de la cabina | F08 | 40 |
| Calentador auxiliar (versiones Turbo TwinAir 105 CV y 1.3 JTDM-2 85 CV) | F09 | 5 |
| Bocina de dos tonos | F10 | 15 |
| Faros delanteros | F14 | 15 |
| Calentador auxiliar (PTC 1) | F15 | 30 |
| Compresor del aire acondicionado | F19 | 7,5 |
| Luneta trasera térmica; Sistema de descongelación | F20 | 30 |
| Bomba eléctrica de combustible en el depósito | F21 | 15 |
| Faros antiniebla | F30 | 15 |
| Calentador auxiliar (PTC2) | F81 | 60 |
| Calentador auxiliar (PTC1) | F82 | 40 |
| Calentador auxiliar (PTC2) | F82 | 50 |
| Libre | F83 | – |
| Sistema de audio HI-FI (unidad de control, altavoz Bassbox); Configuración de la transmisión mecánica. | F84 | 20 |
| Toma de corriente en el túnel | F85 | 15 |
| Desempañado eléctrico de los espejos laterales; Desempañado de los inyectores del parabrisas; Bobina del interruptor del relé del parabrisas calefactado | F87 | 7,5 |

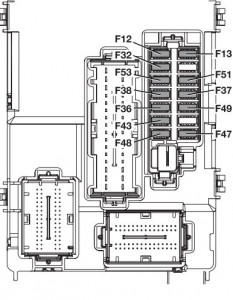

Esquema de fusibles en el salpicadero
| Descripción | Fusible | Amperaje [A] |
| Luces de cruce delanteras derechas | F12 | 7,5 |
| Luz de cruce delantera izquierda | F13 | 7,5 / 5 * |
| Sistema de ajuste de luces | F13 | 7,5 |
| Iluminación interior delantera; Iluminación del maletero; Iluminación adicional del parasol; Iluminación de charcos en las puertas; Iluminación de la guantera | F32 | 5 |
| Radio; Sistema de configuración de audio (para versiones/mercados previstos); Radio Uconnect™ 5″ (para versiones/mercados previstos); Unidad de control del aire acondicionado; Unidad de control del sistema de alarma; Unidad de control del sistema volumétrico; Diagnóstico externo EOBD (toma); Unidad de control de monitorización de la presión de los neumáticos | F36 | 10 |
| Salpicadero; Interruptor de la luz de freno. | F37 | 5 |
| Motor de la cerradura de la puerta; Motor Safe Lock en las puertas; Motor para desbloquear el portón trasero. | F38 | 15 |
| Bomba del lavaparabrisas delantero y trasero | F43 | 20 |
| Motor eléctrico del elevalunas con control (puerta del lado del conductor) | F47 | 20 |
| Motor eléctrico del elevalunas con control (puerta del lado del pasajero) | F48 | 20 |
| Unidad de control del sensor de aparcamiento; Sensor de lluvia/crepúsculo en el espejo; Sensor electrocromático del espejo; Cinturón de seguridad (luz de advertencia); Iluminación de los paneles de control (central, lado del conductor, en el volante); Interruptores de calefacción de los asientos delanteros; Controlador del sensor volumétrico de la alarma; Controlador del techo solar de apertura eléctrica; | F49 | 5 |
| Interruptor del embrague; Interruptor de las luces de freno; Bobinas de los interruptores de relé en la unidad de control del esquema de fusibles del motor; Sistema de control de la climatización y calefacción interior; Caudalímetro; Sensor de presencia de agua en el diésel; Radio; Sistema de configuración de la radio (para versiones/mercados previstos) | F51 | 5 |
| Salpicadero | F51 | 5 |
Esquema de fusibles en el maletero
| Descripción | Fusible | Amperaje [A] |
| Sistema eléctrico de apertura del techo | F1 | 20 |
| Toma de corriente en el maletero | F3 | 15 |
| Calefacción de los asientos delanteros | F6 | 15 |
Acerca del Alfa Romeo MiTo (2008-2018)
El Alfa Romeo MiTo, fabricado entre 2008 y 2018, es un hatchback compacto que combina el diseño italiano con un rendimiento dinámico. Este modelo es conocido por su estética deportiva y su dirección precisa, lo que lo hace atractivo para conductores jóvenes que buscan un coche elegante y divertido. El Alfa Romeo MiTo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, con cilindradas desde el 0.9 TwinAir Turbo hasta el 1.4 MultiAir Turbo, que proporcionan diferentes niveles de potencia y eficiencia. El interior del vehículo está diseñado con énfasis en el confort y las tecnologías modernas, ofreciendo diversas opciones de personalización.
Esquema de la caja de fusibles del Alfa Romeo MiTo
Esta página muestra el esquema de la caja de fusibles del Alfa Romeo MiTo, que es crucial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra típicamente en el espacio debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que permite una fácil orientación al reemplazar los fusibles. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es una parte integral del mantenimiento del vehículo y una comprensión adecuada de su esquema puede prolongar la vida útil de los sistemas eléctricos de su Alfa Romeo MiTo.
