Peugeot 107 (2005-2018) – caja de fusibles

Peugeot 107 (2005-2007) – diagrama de fusibles

Año de producción: 2005, 2006, 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 107 (2005-2007) es el fusible 11 en la caja de fusibles.

Cajas de fusibles del salpicadero

Se encuentran a ambos lados del salpicadero, debajo del revestimiento.

Nº	Amperaje [A]	Descripción
1	10	Luces de freno
2	25	Cierre/apertura centralizada
3	20	Desempañado
4	7,5	Luces traseras
5	7,5	Conector de diagnóstico
6	7,5	Luz antiniebla trasera; Salpicadero.
7	7,5	Desempañado
8	7,5	Unidad de control de inyección
9	10	Alimentación del indicador eléctrico de combustible
10	20	Intermitentes
11	15	Accesorios; Conector de 12 V.
12	7,5	Evaporación; ABS; Relé del grupo de ventiladores; Intermitentes delanteros y traseros.
13	15	Controlador de airbag; Controlador de motor; Controlador de inmovilizador de motor; Bobina de encendido.
14	7,5	Aire acondicionado
15	40	Accesorios; Evaporación; ABS; Relé del grupo de ventiladores; Intermitentes delanteros y traseros.
16	30	Elevalunas eléctricos
17	40	Calefacción

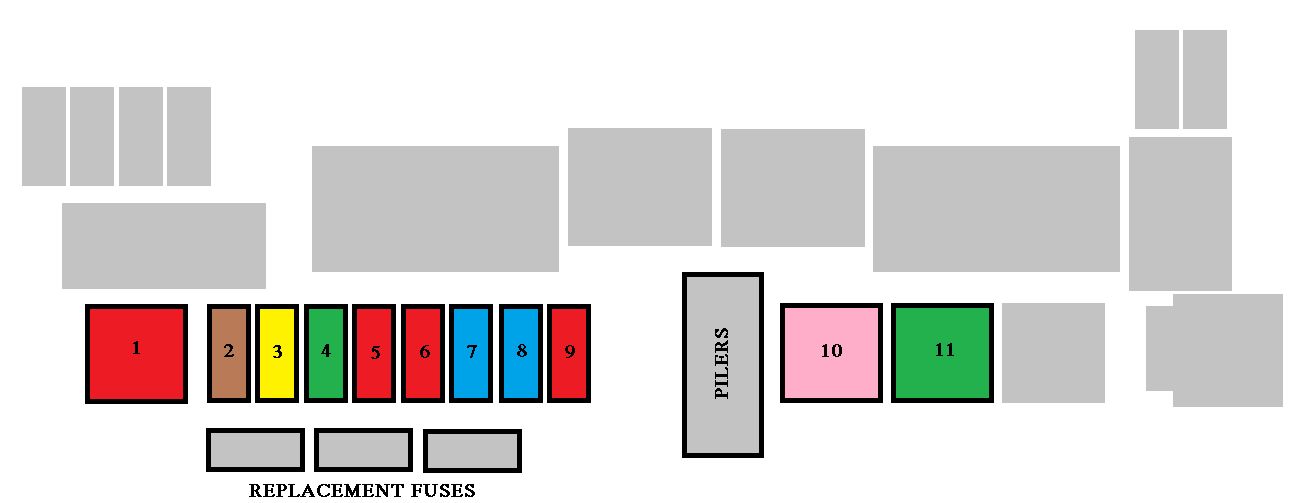

Caja de fusibles en el compartimento del motor

Nº	Amperaje [A]	Descripción
1	50	2 Cambio Tronic; Grupo de ventiladores (diésel).
2	10	Faros
	30	Faros con luces diurnas
3	25	Unidad de control ABS
4	30	Alimentación del interruptor de encendido
5	10	Luces de emergencia
6	10	Faros
7	15	Iluminación de confort
8	15	Gasolina – controlador de motor
	25	Diésel – unidad de control de motor
9	10	Bocina
10	30	Grupo de ventiladores (gasolina)
11	40	ABS

Peugeot 107 (2008-2011) – diagrama de fusibles

Año de producción: 2008, 2009, 2010, 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 107 (2008-2011) es el fusible 11 en la caja de fusibles.

Cajas de fusibles del salpicadero

Se encuentran a ambos lados del salpicadero, debajo del revestimiento.

Nº	Amp [A]	Descripción
1	10	Luces de freno; ABS; Luces de la caja de cambios «2 Tronic».
2	25	Cierre/apertura centralizada
3	20	Desempañado de la luneta trasera
4	7,5	Luces traseras; Iluminación de la matrícula; Salpicadero; Pantalla.
5	7,5	Conector de diagnóstico
6	7,5	Luz antiniebla trasera; Salpicadero; Funcionamiento «2 Tronic».
7	–	–
8	7,5	ABS; Dirección asistida; Aire acondicionado; Montaje del ventilador.
9	10	Luces traseras; Cierre/apertura centralizada; Elevalunas eléctricos; Desempañado de la luneta trasera; Tacómetro; Aire acondicionado; Calefacción; Velocímetro.
10	20	Limpiaparabrisas delanteros y traseros
11	15	Sistema de audio; Inmovilizador electrónico del motor; Conector de 12 V (máx. 120 W).
12	7,5	Desempañado de la luneta trasera; ABS; Grupo de ventiladores; Limpiaparabrisas delanteros y traseros; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Elevalunas eléctricos; Tacómetro; Velocímetro.
13	15	Airbag; Unidad de control del motor; Inmovilizador electrónico del motor; Funcionamiento «2 Tronic»; Salpicadero.
14	7,5	Aire acondicionado
15	40	Accesorios; Desempañado; ABS; Relé del grupo de ventiladores; Limpiaparabrisas delanteros y traseros.
16	30	Elevalunas eléctricos
17	40	Calefacción; Aire acondicionado.

Caja de fusibles en el compartimento del motor

Nº	Amp [A]	Descripción
1	50	2 Cambio Tronic; Grupo de ventiladores (diésel).
2	10	Faros
	20	Faros con luces diurnas
3	30	Unidad de control ABS
4	30	Alimentación del interruptor de encendido
5	10	Luces de emergencia; Luces de advertencia del salpicadero; Intermitentes.
6	10	Faros
7	15	Iluminación interior; Tacómetro; Sistema de audio; Salpicadero; Velocímetro
8	15	Gasolina – unidad de control del motor
	25	Diésel – unidad de control del motor
9	10	Bocina
10	30	Grupo de ventiladores (gasolina)
11	40	ABS/ESP
12	50	Dirección asistida

Peugeot 107 (2012-2014) – diagrama de fusibles

Año de producción: 2012, 2013, 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 107 (2012-2014) es el fusible 15 en la caja de fusibles.

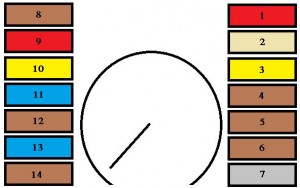

Diagramas de fusibles del salpicadero

Se encuentran a ambos lados del salpicadero, debajo del revestimiento.

Nº	Amp [A]	Descripción
1	10	Luces de freno; ABS; Luces de cambio «2 Tronic».
2	25	Cierre/apertura centralizada; Mando a distancia.
3	20	Desempañado de la luneta trasera
4	7,5	Faros traseros; Iluminación de la matrícula; Salpicadero; Pantalla; Ajuste de faros; Luces LED diurnas; Luces de posición.
5	7,5	Toma de diagnóstico
6	7,5	2 Cambio Tronic; Luz antiniebla trasera; ESP; Luces LED diurnas; Salpicadero; Tacómetro.
7	–	No se utiliza
8	7,5	ABS; Dirección asistida; Aire acondicionado; Montaje del ventilador.
9	10	Luces de marcha atrás; Cierre/apertura centralizada; Elevalunas eléctricos; Desempañado de la luneta trasera; Tacómetro; Aire acondicionado; Calefacción; Velocímetro; Mando a distancia.
10	20	Limpiaparabrisas delanteros y traseros y líquido lavaparabrisas
11	15	Sistema de audio; Toma de 12 V (máx. 120 W).
12	7,5	Luneta trasera calefactada; ABS; Unidad de ventilación; Limpiaparabrisas delanteros y traseros y pulverizador de cristal; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Calefacción; Elevalunas eléctricos; Tacómetro; Velocímetro; Mando a distancia; Luz de marcha atrás.
13	15	Airbag; Sistema de inyección de combustible; 2 Cambio Tronic; Salpicadero; Tacómetro; Luces LED diurnas.
14	7,5	Aire acondicionado; Calefacción.
15	40	Sistema de audio; Toma de 12 V; Limpiaparabrisas delanteros y traseros; Dirección asistida; ABS/ESP; Ventilador de refrigeración.
16	30	Elevalunas eléctricos
17	40	Calefacción; Aire acondicionado.

Diagrama de fusibles en el compartimento del motor

Número	Amp [A]	Descripción
1	5	Luces LED diurnas
2	20	Faros antiniebla delanteros
3	10	Faro delantero izquierdo
4	10	Faro delantero derecho
5	7,5	Caja de cambios 2 Tronic; Sistema de inyección de combustible.
6	7,5	Caja de cambios 2 Tronic; Sistema de inyección de combustible.
7	30	Luces LED diurnas; Faros antiniebla delanteros.
8	25	ABS
	30	ABS/ESP (con VSC)
9	30	Motor de arranque; Luneta trasera calefactada; ABS; Grupo de ventiladores de refrigeración; Limpiaparabrisas delanteros y traseros y pulverizador de cristal; Dirección asistida; Cierre/apertura centralizada; Aire acondicionado; Calefacción; Elevalunas eléctricos; Tacómetro; Velocímetro; Mando a distancia; Luz de marcha atrás; Airbag; Sistema de inyección de combustible; Caja de cambios 2 Tronic; Salpicadero; Luces LED diurnas.
10	10	Luces de emergencia; Salpicadero; Tacómetro; Intermitentes.

11	20	Faro delantero izquierdo; Faro delantero derecho.
12	15	Iluminación interior; Tacómetro; Sistema de audio; Salpicadero; Velocímetro.
13	15	Sistema de inyección de combustible; Grupo de ventiladores de refrigeración.
14	10	Bocina
15	7,5	Fusible de reserva
16	10	Fusible de reserva
17	15	Fusible de reserva
18	50	Caja de cambios 2 Tronic
19	30	Grupo de ventiladores de refrigeración
	40
20	40	ABS
	50	ABS/ESP (con VSC)
21	50	Dirección asistida

Peugeot 107 (2005-2018) – diagrama de la caja de fusibles

Año de producción: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Peugeot 107 (2005-2018) es el fusible 11 en la caja de fusibles del salpicadero.

Cajas de fusibles del salpicadero

Nº	Amperaje [A]	Descripción
1	10	Luces de freno; ABS; Cambio Tronic.
2	25	Cierre centralizado; Mando a distancia.
3	20	Desempañado de la luneta trasera
4	7.5	Luces traseras; Iluminación de la matrícula; Salpicadero; Pantalla; Ajuste de faros; Luces LED diurnas; Luces de posición.
5	7.5	Toma de diagnóstico
6	7.5	Cambio Tronic; Luces traseras; ESP; Luces LED diurnas; Salpicadero; Tacómetro.
7	7.5	Desempañado
8	7.5	ABS/ESP; Dirección asistida; Montaje del ventilador.
9	10	Luces de marcha atrás; Cierre centralizado; Elevalunas eléctricos; Desempañado de la luneta trasera; Tacómetro; Aire acondicionado; Calefacción; Velocímetro; Mando a distancia
10	20	Limpiaparabrisas delanteros y traseros; Líquido lavaparabrisas.
11	15	Sistema de audio; Toma de 12 V (máx. 120 W).
12	7.5	Luneta trasera calefactada; ABS; Unidad de ventilación; Limpiaparabrisas delanteros y traseros y lavaparabrisas; Dirección asistida; Cierre centralizado; Aire acondicionado; Calefacción; Elevalunas eléctricos; Tacómetro; Velocímetro; Mando a distancia; Luz de marcha atrás.
13	15	Airbag; Sistema de inyección de combustible; Cambio; Salpicadero; Tacómetro; Luces LED diurnas.
14	7.5	Aire acondicionado; Calefacción.
15	40	Sistema de audio; Toma de 12 V; Limpiaparabrisas delanteros y traseros; Dirección asistida; ABS/ESP; Unidad de ventilación de refrigeración.
16	30	Elevalunas eléctricos
17	40	Aire acondicionado; Calefacción.

Caja de fusibles en el compartimento del motor

2005-2012

2012-2018

Nº	Amperaje [A]	Descripción
1	5	Luces LED diurnas
2	20	Faros antiniebla delanteros
3	10	Faro delantero izquierdo
4	10	Faro delantero derecho
5	7.5	Caja de cambios 2 Tronic; Sistema de inyección de combustible.
6	7.5	Caja de cambios 2 Tronic; Sistema de inyección de combustible.
7	30	Luces LED diurnas; Faros antiniebla delanteros.
8	25 30	ABS; ABS/ESP (con VSC).
9	30	Motor de arranque; Luneta trasera calefactada; ABS; Grupo de ventiladores de refrigeración; Limpiaparabrisas y lavaparabrisas delanteros y traseros; Dirección asistida; Cierre centralizado; Aire acondicionado; Calefacción; Elevalunas eléctricos; Tacómetro; Velocímetro; Mando a distancia; Luz de marcha atrás; Airbag; Sistema de inyección de combustible; Caja de cambios Tronic; Salpicadero; Luces LED diurnas.
10	10	Luces de emergencia; Salpicadero; Tacómetro; Intermitentes.

11	20	Faro delantero izquierdo; Faro delantero derecho.
12	15	Iluminación interior; Tacómetro; Sistema de audio; Salpicadero; Velocímetro.
13	15	Sistema de inyección de combustible; Grupo de ventiladores de refrigeración.
14	10	Bocina
15	7.5	Fusible de reserva
16	10	Fusible de reserva
17	15	Fusible de reserva
18	50	Caja de cambios 2 Tronic
19	30/40	Grupo de ventiladores de refrigeración
20	40 50	ABS; ABS/ESP (con VSC).
21	50	Dirección asistida

Acerca del Peugeot 107 (2005-2018)

El Peugeot 107 es un coche urbano compacto que se fabricó entre 2005 y 2018. Este modelo fue desarrollado en colaboración con Toyota y Citroën, compartiendo plataforma con los modelos Toyota Aygo y Citroën C1. El Peugeot 107 es conocido por su tamaño compacto, que lo hace ideal para entornos urbanos, y por sus motores eficientes. Se ofrecieron principalmente motores de gasolina de 1.0 litros, que proporcionaban suficiente potencia para la conducción urbana y un bajo consumo de combustible. Gracias a su diseño sencillo y práctico, ganó popularidad entre los conductores que buscaban un vehículo fiable y económico.

Diagrama de la caja de fusibles del Peugeot 107

Esta página muestra el diagrama de la caja de fusibles del Peugeot 107, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
