Peugeot 405 (1987-1997) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 405 (1987–1997), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Peugeot 405
Aplica a vehículos fabricados en los años:
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Caja de fusibles en el salpicadero
La caja de fusibles se encuentra debajo del salpicadero en el lado izquierdo del conductor y contiene seis fusibles de repuesto y una pinza especial para cambiar fusibles.
| Número |
Amperaje [A] |
Descripción |
| F1 | 10 | Alimentación de radio/lector de CD después del interruptor principal |
| F2 | 5 | Relé de desconexión del compresor – corriente después del temporizador de iluminación del techo – la llave tiene tres universales |
| F3 | 15 | Después del interruptor de alimentación del modulador ABS – relé rápido de ventiladores |
| F4 | 10 | Pequeña luz trasera derecha LED – Iluminación del relé de la señal de la bocina |
| F5 | 15 | Relé de ventiladores – alimentación después del interruptor del sistema de ventilación inteligente |
| F6 | 10 | Alimentación del airbag |
| F7 | 20 | Relé de la bocina – lámpara de luces antiniebla – bocina |
| F8 | — | Bypass: interruptores de bypass de entrada |
| F9 | 10 | Luces delanteras pequeñas, luces traseras pequeñas izquierdas, luz de matrícula trasera |
| F10 | 30 | Control de ventanas traseras – el cristal enciende la iluminación |
| F11 | 30 | FUSIBLE PRINCIPAL conectado a las luces de carretera y de cruce – relé de luz antiniebla delantera/trasera |
| F12 | 10 | Luces de marcha atrás – unidad de advertencia de obstáculos traseros – después de la activación de los amplificadores de potencia delanteros – alimentación después del interruptor del sensor de temperatura exterior – interruptor de alimentación después de DIAG – alimentación después del relé de advertencia ABS |
| F13 | 30 | Ausencia de consumo |
| F14 | 30 | Ausencia de consumo |
| F15 | 15 | Iluminación de techo LED delantera y trasera – unidad de control de cierre centralizado de alimentación – espejo plegable eléctrico – temporizadores eléctricos de techo fijo – luces del maletero – relé de expulsión del maletero |
| F 16 | 20 | Encendedor. alimentación fija después del interruptor principal |
| F17 | 10 | Sistema de ventilación inteligente de unidad fija – Radio con memoria |
| F18 | 10 | Iluminación de la luz antiniebla trasera |
| F19 | 10 | Iluminación del panel – Iluminación delantera del amplificador – Botones de radio en el panel de brillo – Sistema de control de iluminación en el volante (MFC) – Iluminación del encendedor – Controles de iluminación, espejos eléctricos |
| F20 | 30 | Asiento del conductor ajustable eléctricamente |
| F21 | 30 | Ventiladores del sistema de ventilación inteligente |
| F22 | 20 | Asiento del pasajero con alimentación eléctrica |
| F23 | 15 | Ausencia de consumo |
| F24 | 30 | Motor del limpiaparabrisas – Palanca del limpiaparabrisas – Limpiaparabrisas del grupo motor y bomba del lavaparabrisas |
| F25 | 15 | Amplificadores de potencia permanentes – potencia DIAG permanente |
| F26 | 15 | Lámpara intermitente – botones fijos de radio del panel eléctrico |
| F27 | 30 | Calefactor de la ventana trasera – Calefactor de los espejos laterales |
| F28 | 15 | Luces de freno – relé de control de ventanas delanteras – alimentación del panel después del interruptor de las llaves de radio |
| F29 | 30 | Control de ventanas delanteras – Llave para el control de ventanas delanteras |
| F30 | 15 | Lámpara de lectura de mapas – Alimentación del circuito de intermitentes – Relé de alimentación – Lámpara de la guantera – Relé de control de ventanas traseras – Relé de bloqueo de la ventana trasera del control de ventanas – Iluminación de la ventana trasera del control de ventanas – Grupo de control automático de ventanas – Espejo eléctrico |
| F31 | — | Fusibles de repuesto |

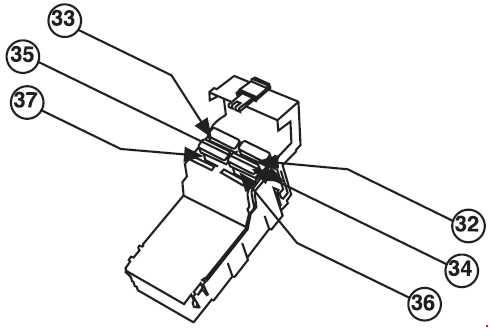

Caja de fusibles en el compartimento del motor
| Número |
Amperaje [A] |
Descripción |
| F32 | 30 | Ventilador del motor |
| F33 | 30 | Ventilador del motor |
| F34 | 30 | Fusible de repuesto |
| F35 | 30 | Fusible de repuesto |
| F36 | — | Conexión de cortocircuito – Alimentación de la caja de fusibles y del interruptor principal |
| F37 | — | Conexión de cortocircuito – Alimentación de la caja de fusibles |
