Peugeot 301 (2012-2018) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Peugeot 301 (2012–2018), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Peugeot 301 (2012-2018) Caja de fusibles

La caja de fusibles es un componente esencial del sistema eléctrico de su vehículo, diseñado para proteger los circuitos eléctricos de sobrecargas de corriente. Contiene una serie de fusibles, cada uno de los cuales está conectado a un componente eléctrico específico, como los faros, la radio o el sistema de aire acondicionado. Si un componente eléctrico consume demasiada corriente, el fusible correspondiente se funde, interrumpiendo el circuito y evitando daños en el componente o en el cableado. Es crucial saber dónde se encuentra la caja de fusibles y cómo interpretar su diagrama para poder reemplazar los fusibles fundidos y mantener el correcto funcionamiento de los sistemas eléctricos de su coche.

Distribución de fusibles en el salpicadero

La distribución de fusibles se encuentra en la parte inferior del salpicadero (en el lado izquierdo).

Retire la cubierta tirando de la esquina superior derecha, luego hacia la izquierda, retire completamente la cubierta y gírela.

Compartimento del motor

La distribución de fusibles se encuentra en el compartimento del motor cerca de la batería (en el lado izquierdo).

2012

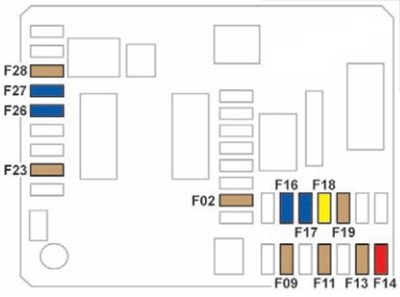

Distribución de fusibles en el salpicadero

Asignación de fusibles en la distribución de fusibles del salpicadero (2012)

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
F02	5 A	Reguladores de faros; Conector de diagnóstico; Panel de aire acondicionado.
F09	5 A	Alarma (accesorios).
F11	5 A	Calefacción auxiliar.
F13	5 A	Sensores de aparcamiento Sensores de aparcamiento (accesorios).
F14	10 A	Panel de aire acondicionado.
F 16	15 A	Encendedor de cigarrillos, toma de 12 V.
F17	15 A	Sistema de audio, sistema de audio (accesorios).
F18	20 A	Sistema de audio; Bluetooth.
F19	5 A	Pantalla monocromática C.
F23	5 A	Luces de noche; Luces de lectura de mapas.

Nº	Amperios [A]	Descripción
F26	15 A	Bocina
F27	15 A	Bomba del limpiaparabrisas.
F28	5 A	Sistema antirrobo
F29	25 A	Ventana trasera calefactada.
F30	10 A	Espejos laterales calefactados.
F31	–	No se utiliza.
F32	–	No se utiliza.
F33	30 A	Elevalunas eléctricos delanteros.
F34	30 A	Elevalunas eléctricos traseros.
F35	30 A	Asientos delanteros calefactados.
F36	–	No se utiliza.
F37	20 A	Conexión para remolque.

Compartimento del motor

Asignación de fusibles en el compartimento del motor

Nº	Amperios [A]	Descripción
F14	15 A	Cristal delantero calefactado.
F15	5 A	Compresor del aire acondicionado.
F 16	15 A	Faros antiniebla delanteros.
F18	10 A	Faro de cruce derecho.
F19	10 A	Faro de cruce izquierdo.
F29	40 A	Motor del limpiaparabrisas delantero.
F30	80 A	Conectores del calentador auxiliar (Diésel).

2015, 2016, 2017, 2018

Diagrama de fusibles del salpicadero

Asignación de fusibles en el diagrama de fusibles del salpicadero (2015-2018)

Nº	Amperios [A]	Descripción
Nº	Amperios [A]	Descripción
F02	5 A	Reguladores de faros; Conector de diagnóstico; Panel de aire acondicionado.
F09	5 A	Alarma (accesorios).
F11	5 A	Calefacción adicional.
F13	5 A	Sensores de aparcamiento (accesorios).
F14	10 A	Panel de aire acondicionado.
F 16	15 A	Encendedor de cigarrillos, toma de 12 V.
F17	15 A	Sistema de audio, sistema de audio (accesorios).
F18	20 A	Sistema de audio; Bluetooth; Sistema de audio (accesorios).
F19	5 A	Pantalla monocromática C.
F23	5 A	Luces de noche; Luces de lectura de mapas.

Nº	Amperios [A]	Descripción
F26	15 A	Bocina
F27	15 A	Bomba del limpiaparabrisas.
F28	5 A	Sistema antirrobo
F29	–	No se utiliza.
F30	10 A	Espejos laterales calefactados.
F31	25 A	Cristal trasero calefactado
F32	–	No se utiliza.
F33	30 A	Elevalunas eléctricos delanteros.
F34	30 A	Elevalunas eléctricos traseros.
F35	30 A	Asientos delanteros calefactados.
F36	–	No se utiliza.
F37	20 A	Conexión para remolque.

Compartimento del motor

Asignación de fusibles en el compartimento del motor

Nº	Amperios [A]	Descripción
F14	15 A	Cristal delantero calefactado.
F15	5 A	Compresor del aire acondicionado.
F 16	15 A	Faros antiniebla delanteros.
F18	10 A	Faro de cruce derecho.
F19	10 A	Faro de cruce izquierdo.
F29	40 A	Motor del limpiaparabrisas delantero.
F30	80 A	Tomas de calefacción auxiliar (Diésel).

Acerca del Peugeot 301 (2012-2018)

El Peugeot 301, fabricado entre 2012 y 2018, es un sedán compacto que se centra en la practicidad y la fiabilidad. Este modelo es especialmente popular gracias a su espacioso interior y a una experiencia de conducción cómoda. El Peugeot 301 ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, diseñados para proporcionar un equilibrio óptimo entre rendimiento y economía. Gracias a su diseño robusto y a sus tecnologías modernas, el Peugeot 301 es un vehículo ideal para familias e individuos que buscan un coche fiable y asequible.

Diagrama de la caja de fusibles del Peugeot 301

Esta página muestra el diagrama de la caja de fusibles para el modelo Peugeot 301, que es esencial para la identificación y el reemplazo de fusibles. Típicamente, la caja de fusibles se encuentra en el interior del vehículo, generalmente debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los componentes eléctricos del vehículo.
