Peugeot 207 (2006-2013) – caja de fusibles

Diagramas de cajas de fusibles y relés – Peugeot 207

Se aplica a vehículos fabricados en los años:

2006.

El fusible F9 en la caja de fusibles del salpicadero es el responsable del encendedor de cigarrillos (tomas de corriente) en el Peugeot 207.

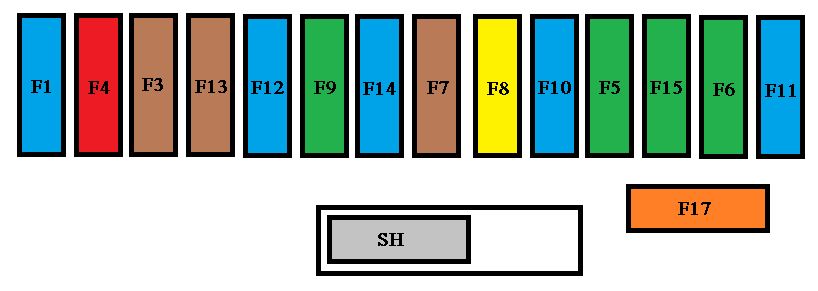

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retire la tapa tirando de la parte superior, retire completamente la tapa.

Vehículos con volante a la derecha: se encuentra en la parte inferior del salpicadero (izquierda).

Abra la tapa de la guantera, deslice la guía de apertura hacia la izquierda para pasar la primera muesca, abra completamente la tapa de la guantera, retire la tapa de la caja de fusibles tirando de la parte superior, retire completamente la tapa.

Número	Amperios [A]	Descripción
F1	15 A	Limpiaparabrisas trasero.
F2	–	No utilizado.
F3	5 A	Unidad de control de airbags y pretensores.
F4	10 A	Interruptor del pedal del embrague; Para diagnóstico; Espejo electrocromático; Aire acondicionado; Sensor de ángulo de dirección; Bomba del filtro de partículas (Diésel).
F5	30 A	Elevalunas eléctricos; Elevalunas traseros eléctricos; Techo practicable.
F6	30 A	Elevalunas delanteros eléctricos; Alimentación de espejos plegables.
F7	5 A	Luces de lectura delanteras y traseras; Luz de mapa; Iluminación de la visera; Iluminación de la guantera; Reloj.
F8	20 A	Sistema de audio; Audio/teléfono; Cambiador de CD; Pantalla multifunción; Reloj; Controles en el volante; Detección de baja presión de neumáticos; Caja de fusibles del remolque.
F9	30 A	Tomas de 12 V delanteras.
F10	15 A	Sirena de alarma; Unidad de control de alarma; Intermitentes.
F11	15 A	Para diagnóstico; Interruptor de encendido de baja corriente.
F12	15 A	Sensor de lluvia y luz; Amplificador; Caja de fusibles del remolque; Módulo de aprendizaje de conducción.
F13	5 A	Caja de fusibles del motor; Relé ABS; Palanca de cambios «2 Tronic»; Interruptor de freno de doble función.
F14	15 A	Salpicadero; Barra de luces de advertencia del cinturón de seguridad; Regulación de faros; Aire acondicionado; Kit manos libres; Controlador de asistencia al estacionamiento; Airbag.
F15	30 A	Bloqueo y cierre.
F17	40 A	Desempañado de la luneta trasera y espejos exteriores.
CII	–	Bypass PARC.
G39	20 A	Amplificador Hi-fi.
G40	20 A	Asientos calefactables para conductor y pasajero (excepto RHD)

Compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería (derecha).

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	20 A	Alimentación de la unidad de control del motor y relé de control del conjunto del ventilador; Sensor de flujo de aire (diésel); Bomba de inyección (diésel); Sensor de agua en diésel (diésel); Válvulas solenoides EGR; Calefacción de aire (diésel).
F2	15 A	Bocina.
F3	10 A	Iluminación de luces delanteras y traseras.
F4	20 A	Iluminación de faros.
F5	15 A	Bomba de combustible (gasolina).
F6	10 A	Sensor de velocidad del vehículo.
F7	10 A	Dirección asistida eléctrica; Intermitentes; Relé de intermitentes para control de faros; Sensor de nivel de refrigerante del motor (diésel); Unidad de conmutación y protección (diésel).
F8	20 A	Control del motor de arranque.
F9	10 A	Unidad de control ABS/ESP; Interruptor del pedal de freno.
F10	30 A	Actuadores de la unidad de control del motor (gasolina: bobinas de encendido, válvulas solenoides, sondas lambda, inyectores, calentadores, termostato controlado) (diésel: válvulas solenoides, calentadores).
F11	40 A	Ventilador del aire acondicionado.
F12	30 A	Limpiaparabrisas delantero Baja/Alta velocidad.
F13	40 A	Alimentación de la interfaz del sistema integrado (encendido positivo).
F14	30 A	Calefacción diésel (diésel).
F15	10 A	Luz de cruce izquierda.

Número	Amperios [A]	Descripción
F 16	10 A	Faro con luz de cruce derecha.
F17	15 A	Faro con luz de carretera izquierda.
F18	15 A	Faro con luz de carretera derecha.
Tabla de fusibles Maxi
MF1*	70 A	Grupo de ventiladores.
MF2*	20A/30A	Bomba ABS/ESP.
MF3*	20A/30A	Válvulas solenoides ABS/ESP.
MF4*	60 A	Alimentación integrada de las interfaces del sistema.
MF5*	60 A	Alimentación integrada de las interfaces del sistema.
MF6*	–	No utilizado.
MF7*	80 A	Caja de fusibles del habitáculo.
MF8*	30 A	Unidad de control de la transmisión «2 Tronic».
MF9*	80 A	Unidad de calefacción (diésel).
MF10*	80 A	Dirección asistida eléctrica.
		* Los fusibles Maxi proporcionan protección adicional para los sistemas eléctricos. Todos los trabajos en los fusibles Maxi deben ser realizados por centros de servicio autorizados de PEUGEOT.

Diagrama de fusibles y relés – Peugeot 207

Se aplica a vehículos fabricados en los años:

2007.

El fusible F9 en la caja de fusibles del salpicadero es el responsable del encendedor de cigarrillos (tomas de corriente) en el Peugeot 207.

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retire la tapa tirando de la parte superior, retire completamente la tapa.

Vehículos con volante a la derecha: se encuentra en la parte inferior del salpicadero (izquierda).

Abra la tapa del compartimento de pasajeros, empuje la guía de apertura hacia la izquierda para salir de la primera muesca, abra completamente la tapa del compartimento de pasajeros, retire la tapa de la caja de fusibles tirando de la parte superior, retire completamente la tapa.

Número	Amperios [A]	Descripción
F1	15 A	Limpiaparabrisas trasero.
F2	–	No utilizado.
F3	5 A	Unidad de control de airbags y pretensores.
F4	10 A	Interruptor del pedal del embrague; Para diagnóstico; Espejo electrocromático; Aire acondicionado; Sensor de ángulo de dirección; Bomba del filtro de partículas (Diésel).
F5	30 A	Elevalunas eléctricos; Elevalunas traseros eléctricos; Techo practicable.
F6	30 A	Elevalunas delanteros eléctricos; Alimentación de espejos plegables.
F7	5 A	Luces de lectura delanteras y traseras; Luces de lectura de mapas; Iluminación de la visera; Iluminación de la guantera; Reloj.
F8	20 A	Sistema de audio; Audio/teléfono; Cambiador de CD; Pantalla multifunción; Reloj; Controles en el volante; Detección de baja presión de neumáticos; Caja de fusibles del remolque.
F9	30 A	Toma de 12 V delantera.
F10	15 A	Sirena de alarma; Unidad de control de alarma; Intermitentes.
F11	15 A	Para diagnóstico; Interruptor de encendido de baja corriente.
F12	15 A	Sensor de lluvia y luz; Amplificador; Caja de fusibles del remolque; Módulo de aprendizaje de conducción.
F13	5 A	Caja de fusibles del motor; Relé ABS; Palanca de cambios «2 Tronic»; Interruptor de freno de doble función.
F14	15 A	Salpicadero; Barra de luces de advertencia del cinturón de seguridad; Ajuste de faros; Aire acondicionado; Kit manos libres; Control de asistencia al estacionamiento trasero; Airbag.
F15	30 A	Bloqueo y cierre.
F17	40 A	Desempañado de la luneta trasera y espejos exteriores.
CII	–	Bypass PARC.
G39	20 A	Amplificador Hi-fi.	G40	20 A	Asientos calefactables para conductor y pasajero (excepto RHD)

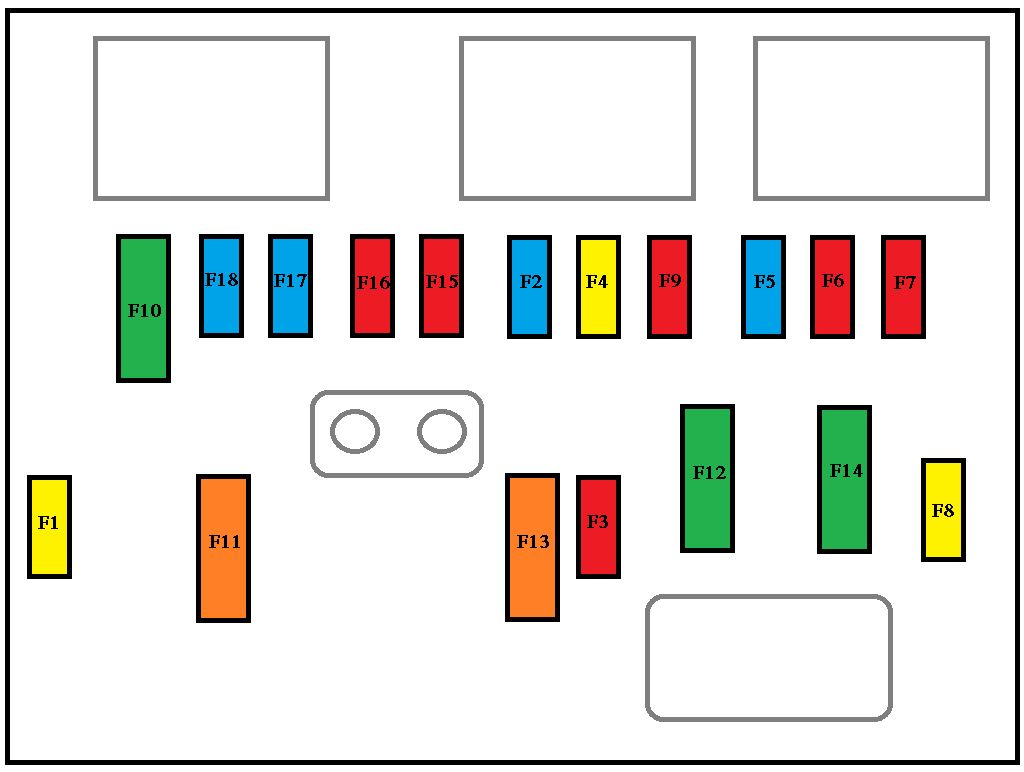

Compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería (derecha).

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	20 A	Alimentación de la unidad de control del motor y relé de control del grupo de ventiladores; Válvulas solenoides de distribución y depósito (1.6 I 16V THP); Sensor de flujo de aire (Diésel); Bomba de inyección (Diésel); Sensor de agua en diésel (Diésel); Válvulas solenoides EGR, calefacción de aire (Diésel).
F2	15 A	Bocina.
F3	10 A	Lavado delantero y trasero.
F4	20 A	Lavado de faros.
F5	15 A	Bomba de gasolina; Válvulas solenoides Turbo (1.6 I 16V THP).
F6	10 A	Sensor de velocidad del vehículo; Transmisión automática.
F7	10 A	Dirección asistida eléctrica; Intermitentes; Relé de intermitentes para control de faros; Unidad de conmutación y protección (Diésel).
F8	20 A	Control del motor de arranque.
F9	10 A	Unidad de control ABS/ESP; Interruptor del pedal de freno.
F10	30 A	Actuadores de la unidad de control del motor (gasolina: bobinas de encendido, válvulas solenoides, sondas lambda, inyectores, calentadores, termostato controlado) (Diésel: válvulas solenoides, calentadores).
F11	40 A	Ventilador del aire acondicionado.
F12	30 A	Limpiaparabrisas delantero Baja/Alta velocidad.
F13	40 A	Alimentación de la interfaz del sistema integrado (encendido positivo).
F14	30 A	Calentador de diésel (Diésel).
F15	10 A	Luz de cruce izquierda.

Número	Amperios [A]	Descripción
F 16	10 A	Faro con luz de cruce derecha.
F17	15 A	Faro con luz de carretera izquierda.
F18	15 A	Faro con luz de carretera derecha.
Tabla de fusibles Maxi
(Marco 1) MF1*	70 A	Grupo de ventiladores.
(Marco 1) MF2*	20A/30A	Bomba ABS/ESP.
(Marco 1) MF3*	20A/30A	Válvulas solenoides ABS/ESP.
(Marco 1) MF4*	60 A	Alimentación integrada para interfaces del sistema.
(Marco 1) MF5*	60 A	Alimentación integrada para interfaces del sistema.
(Marco 1) MF6*	30 A	Grupo de ventiladores auxiliar (1.6 I 16V THP).
(Marco 1) MF7*	80 A	Caja de fusibles del habitáculo.
(Marco 1) MF8*	30 A	Unidad de control de la transmisión «2 Tronic».
(Marco 2) MF9*	80 A	Unidad de calefacción (Diésel).
(Marco 2) MF10*	80 A	Dirección asistida eléctrica.
(Marco 2) MF11*	40 A	Motor eléctrico Valvetronic (1.6 I 16V THP).
		* Los fusibles Maxi proporcionan protección adicional para los sistemas eléctricos. Todos los trabajos en los fusibles Maxi deben ser realizados por centros de servicio autorizados de PEUGEOT.

Diagrama de fusibles y relés – Peugeot 207

Se aplica a vehículos fabricados en los años:

2008, 2009, 2010.

El fusible del encendedor de cigarrillos (tomas de corriente) en el Peugeot 207 es el fusible F9 en la caja de fusibles del salpicadero.

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retire la tapa tirando de la parte superior, retire completamente la tapa.

Vehículos con volante a la derecha: se encuentra en la parte inferior del salpicadero (izquierda).

Abra la tapa del compartimento de pasajeros, empuje la guía de apertura hacia la izquierda para salir de la primera muesca, abra completamente la tapa del compartimento de pasajeros, retire la tapa de la caja de fusibles tirando de la parte superior, retire completamente la tapa.

Número	Amperios [A]	Descripción
F1	15 A	Limpiaparabrisas trasero.
F2	–	No utilizado.
F3	5 A	Unidad de control de airbags y pretensores.
F4	10 A	Interruptor del pedal del embrague; Para diagnóstico; Espejo electrocromático; Aire acondicionado; Sensor de ángulo de dirección; Bomba del filtro de partículas (Diésel).
F5	30 A	Elevalunas eléctricos; Elevalunas traseros eléctricos; Techo practicable.
F6	30 A	Elevalunas delanteros eléctricos; Alimentación de espejos plegables.
F7	5 A	Luces de lectura delanteras y traseras; Luces de lectura de mapas; Iluminación de la visera; Iluminación de la guantera; Reloj.
F8	20 A	Sistema de audio; Audio/teléfono; Cambiador de CD; Pantalla multifunción; Reloj; Controles en el volante; Detección de presión de neumáticos; Caja de fusibles del remolque.
F9	30 A	Toma de 12 V delantera; Toma de 12 V trasera (SW).
F10	15 A	Sirena de alarma; Unidad de control de alarma; Intermitentes.
F11	15 A	Para diagnóstico; Interruptor de encendido de baja corriente.
F12	15 A	Sensor de lluvia y luminosidad; Amplificador; Caja de fusibles del remolque; Módulo de aprendizaje de conducción.
F13	5 A	Caja de fusibles del motor; Relé ABS; Palanca de cambios «2 Tronic»; Interruptor de freno de doble función.
F14	15 A	Salpicadero; Tira de luces de advertencia del cinturón de seguridad; Ajuste de faros; Aire acondicionado; Sistema manos libres; Controlador de asistencia al estacionamiento trasero; Airbag.
F15	30 A	Bloqueo y cierre.
F17	40 A	Desempañado de la luneta trasera y espejos exteriores.
CII	–	Bypass PARC.
G39	20 A	Amplificador Hi-fi.	G40	20 A	Asientos calefactables para conductor y pasajero (excepto RHD)

Compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería (derecha).

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	20 A	Alimentación de la unidad de control del motor y relé de control del grupo de ventiladores; Válvulas solenoides de distribución y depósito (1.6 I 16V THP); Sensor de flujo de aire (Diésel); Bomba de inyección (Diésel); Sensor de agua en diésel (Diésel); Válvulas solenoides EGR; Calefacción de aire (Diésel).
F2	15 A	Bocina.
F3	10 A	Lavaparabrisas delantero y trasero.
F4	20 A	Lavaparabrisas de faros.
F5	15 A	Bomba de combustible (gasolina); Válvulas solenoides Turbo (1.6 I 16V THP).
F6	10 A	Sensor de velocidad del vehículo; Transmisión automática.
F7	10 A	Dirección asistida eléctrica; Intermitentes; Relé de intermitentes para faros; Unidad de conmutación y protección (Diésel).
F8	20 A	Control del motor de arranque.
F9	10 A	Unidad de control ABS/ESP; Interruptor del pedal de freno.
F10	30 A	Actuadores de la unidad de control del motor (gasolina: bobinas de encendido, válvulas solenoides, sondas lambda, inyectores, calentadores, termostato controlado) (Diésel: válvulas solenoides, calentadores).
F11	40 A	Ventilador del aire acondicionado.
F12	30 A	Limpiaparabrisas delantero Baja/Alta velocidad.
F13	40 A	Alimentación de la interfaz del sistema integrado (encendido positivo).
F14	30 A	Calentador de diésel (Diésel).
F15	10 A	Luz de cruce izquierda.

Número	Amperios [A]	Descripción
F 16	10 A	Faro con luz de cruce derecha.
F17	15 A	Faro con luz de carretera izquierda.
F18	15 A	Faro con luz de carretera derecha.
Tabla de fusibles Maxi
(Marco 1) MF1*	70 A	Grupo de ventiladores.
(Marco 1) MF2*	20A/30A	Bomba ABS/ESP.
(Marco 1) MF3*	20A/30A	Válvulas solenoides ABS/ESP.
(Marco 1) MF4*	60 A	Alimentación integrada de las interfaces del sistema.
(Marco 1) MF5*	60 A	Alimentación integrada de las interfaces del sistema.
(Marco 1) MF6*	30 A	Grupo de ventiladores auxiliar (1.6 I 16V THP).
(Marco 1) MF7*	80 A	Caja de fusibles del habitáculo.
(Marco 1) MF8*	30 A	Controlador de la transmisión «2 Tronic».
(Marco 2) MF9*	80 A	Unidad de calefacción (Diésel).
(Marco 2) MF10*	80 A	Dirección asistida eléctrica.
(Marco 2) MF11*	40 A	Motor eléctrico Valvetronic (1.6 I 16V THP).
		* Los fusibles Maxi proporcionan protección adicional para los sistemas eléctricos. Todos los trabajos en los fusibles Maxi deben ser realizados por centros de servicio autorizados de PEUGEOT.

Diagrama de fusibles y relés – Peugeot 207

Se aplica a vehículos fabricados en los años:

2011, 2012, 2013.

El fusible F9 en la caja de fusibles del salpicadero es el responsable de la toma del encendedor de cigarrillos (tomas de corriente) en el Peugeot 207.

Caja de fusibles del salpicadero

Vehículos con volante a la izquierda: la caja de fusibles se encuentra en la parte inferior del salpicadero (izquierda).

Retire la tapa tirando de la parte superior, retire completamente la tapa.

Vehículos con volante a la derecha: se encuentra en la parte inferior del salpicadero (izquierda).

Abra la tapa del compartimento de pasajeros, empuje la guía de apertura hacia la izquierda para salir de la primera muesca, abra completamente la tapa del compartimento de pasajeros, retire la tapa de la caja de fusibles tirando de la parte superior, retire completamente la tapa.

Número	Amperios [A]	Descripción
F1	15 A	Limpiaparabrisas trasero.
F2	–	No utilizado.
F3	5 A	Unidad de control de airbags y pretensores.
F4	10 A	Interruptor del pedal del embrague; Toma de diagnóstico; Espejo electrocromático; Aire acondicionado; Sensor de ángulo de dirección; Bomba del filtro de partículas (Diésel).
F5	30 A	Elevalunas eléctricos; Elevalunas traseros de un solo toque; Techo panorámico (SW).
F6	30 A	Elevalunas eléctricos delanteros de un solo toque; Espejos plegables.
F7	5 A	Luces de lectura delanteras y traseras; Luces de lectura de mapas; Iluminación de la visera; Iluminación de la guantera.
F8	20 A	Sistema de audio; Audio/teléfono; Pantalla multifunción; Reloj; Controles en el volante; Caja de fusibles del remolque.
F9	30 A	Toma de 12 V delantera; Toma de 12 V trasera (SW).
F10	15 A	No utilizado.
F11	15 A	Toma de diagnóstico; Interruptor de encendido de baja corriente; Controlador de transmisión automática.
F12	15 A	Sensor de lluvia y luz solar; Amplificador; Caja de fusibles del remolque; Módulo de aprendizaje de conducción.
F13	5 A	Caja de fusibles del motor; Relé ABS; Interruptor de freno multifunción.
F14	15 A	Salpicadero; Panel de luces de advertencia del cinturón de seguridad; Ajuste de faros; Aire acondicionado; Sistema Bluetooth; Unidad de control de sensores de estacionamiento traseros; Airbag.
F15	30 A	Cierres centrales.
F17	40 A	Luneta trasera calefactable y espejos laterales calefactables.
CII	–	Bypass PARC.
G39	20 A	No utilizado.
G40	20 A	Asientos calefactables para conductor y pasajero (excepto RHD)

Compartimento del motor

La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería (derecha).

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	20 A	Alimentación de la unidad de control del motor y relé de control del grupo de ventiladores; Válvulas solenoides de distribución y depósito (1.6 l 16V THP); Sensor de flujo de aire (Diésel); Bomba de inyección (Diésel); Sensor de agua en diésel (Diésel); Válvulas solenoides EGR; Calefacción de aire (Diésel).
F2	15 A	Bocina.
F3	10 A	Lavaparabrisas delantero y trasero.
F4	20 A	Sistema de pulverización de faros.
F5	15 A	Bomba de combustible (gasolina); Válvulas solenoides del turbo (1.6 I 16V THP).
F6	10 A	Sensor de velocidad del vehículo; Transmisión automática.
F7	10 A	Dirección asistida eléctrica; Unidad de conmutación y protección (Diésel).
F8	25 A	Control del motor de arranque.
F9	10 A	Unidad de control ABS/ESP, interruptor del pedal de freno.
F10	30 A	Actuadores de la unidad de control del motor (gasolina: bobinas de encendido, válvulas solenoides, sondas lambda, inyectores, calentadores, termostato electrónico) (Diésel: válvulas solenoides, calentadores).
F11	40 A	Ventilador del aire acondicionado.
F12	30 A	Limpiaparabrisas delantero baja/alta velocidad.
F13	40 A	Alimentación de la interfaz del sistema integrado (encendido positivo).
F14	30 A	Calentador de diésel (Diésel).
F15	10 A	Luz de cruce izquierda.

Número	Amperios [A]	Descripción
F 16	10 A	Faro con luz de cruce derecha.
F17	15 A	Faro con luz de carretera izquierda.
F18	15 A	Faro con luz de carretera derecha.
Tabla de fusibles Maxi
(Marco 1) MF1*	70 A	Grupo de ventiladores.
(Marco 1) MF2*	20A/30A	Bomba ABS/ESP.
(Marco 1) MF3*	20A/30A	Válvulas solenoides ABS/ESP.
(Marco 1) MF4*	60 A	Alimentación integrada de las interfaces del sistema.
(Marco 1) MF5*	60 A	Alimentación integrada de las interfaces del sistema.
(Marco 1) MF6*	30 A	Grupo de ventiladores auxiliar (1.6 litros THP 16V).
(Marco 1) MF7*	80 A	Caja de fusibles del salpicadero.
(Marco 1) MF8*	30 A	No utilizado.
(Marco 2) MF9*	80 A	Unidad de calefacción (Diésel).
(Marco 2) MF10*	80 A	Dirección asistida eléctrica.
(Marco 2) MF11*	40 A	Motor eléctrico Valvetronic (1.6 litros THP 16V).
		* Los fusibles Maxi proporcionan protección adicional a los circuitos eléctricos. Todos los trabajos en los fusibles Maxi deben ser realizados por centros de servicio PEUGEOT o talleres especializados.

Acerca del Peugeot 207 (2006-2013)

El Peugeot 207, fabricado entre 2006 y 2013, es un automóvil compacto que se hizo popular gracias a su diseño moderno y fiabilidad. Este modelo ofrecía varias variantes de carrocería, incluyendo hatchback, familiar y descapotable. El Peugeot 207 estaba equipado con una amplia gama de motores, desde gasolina hasta diésel, con cilindradas de 1.4 a 1.6 litros. Gracias a sus dimensiones compactas y motores eficientes, era ideal para la conducción urbana, proporcionando confort y seguridad tanto para el conductor como para los pasajeros.

Diagrama de la caja de fusibles del Peugeot 207

Esta página muestra el diagrama de la caja de fusibles del Peugeot 207, que es esencial para la identificación y sustitución de fusibles. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el correcto funcionamiento de los dispositivos eléctricos del vehículo, por lo que es importante conocer su configuración.
