Mitsubishi L400 (1994-2006) – caja de fusibles
Mitsubishi L400 – diagrama de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Caja de fusibles y relés en el habitáculo
Se encuentra en la parte inferior izquierda del salpicadero.
Descripción
| 1 | 10A Bocina |
| 2 | Calefactor 10A |
| 3 | Encendedor 15A |
| 4 | 10A Sistema de control automático de la transmisión |
| 5 | 20A Persianas eléctricas (modelos con volante a la derecha) |
| 6 | 20A Luneta trasera térmica |
| 7 | 15A Asientos calefactables (excepto modelos a partir del año 2000) |
| 8 | Panel de instrumentos 10A |
| 9 | 20A Limpiaparabrisas y lavaparabrisas delantero |
| 10 | 15A sistema ETACS y cierre centralizado (modelos con volante a la derecha a partir de 1998) |
| 11 | 25A Ventilador eléctrico;
Calefactor delantero. |
| 12 | 20A Ventilador de calefacción trasero |
| 13 | 10A Sistemas ECS y ABS |
| 14 | 10A Luces traseras de código |
| 15 | 10A Intermitentes y luces de emergencia |
| 16 | 20A Toma de accesorios |
| 17 | Luneta trasera térmica |
| 18 | Calefactor |
| 19 | Fusible de reserva |
| 20 | Fusible de reserva |
| 21 | Fusible de reserva |
| 22 | Fusible de reserva |
- R1 – Relé del desempañador de la luneta trasera
- R2 – Relé del motor del ventilador de la calefacción delantera
Diagrama de relés
Instalado cerca de la caja de fusibles.
Descripción
- C-60X – Relé de cierre centralizado
- C-61X – Relé – intermitentes y interruptor de alarma
- C-62X – Relé del motor del ventilador de la calefacción trasera
- C-62X – Relé de posición alta del motor del ventilador de la calefacción trasera
- C-63X – Relé para la conexión de la calefacción auxiliar
- C-64X – Relé de la puerta trasera
- C-65X – Relé para los elevalunas eléctricos

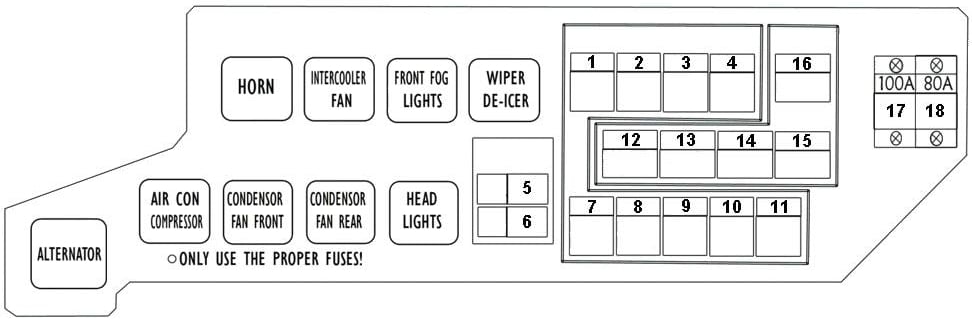

Diagrama de fusibles en el compartimento del motor
Se encuentra en el lado derecho del compartimento del motor.
Descripción
| 1 | 10A Faros |
| 2 | Compresor de aire acondicionado 10/15A |
| 3 | Dimensiones 10A (izquierda) (modelos LHD) |
| 3 | 15A Faros antiniebla (modelos con volante a la derecha) |
| 4 | 10A Dimensiones (derecha para modelos con volante a la izquierda) |
| 5 | 10A Iluminación interior |
| 6 | 15A Radio;
Toma de accesorios |
| 7 | 10A Señales de parada |
| 8 | 20/30A Ventilador eléctrico del condensador delantero |
| 9 | 10/15A Ventilador del condensador en el lado eléctrico |
| 10 | 15A Calentador de la línea de combustible (modelos con volante a la izquierda) |
| 10 | 15A Limpiaparabrisas calefactables (modelos con volante a la derecha) |
| 11 | Alarma 10A |
| 12 | 20A Intercooler de aire comprimido |
| 13 | 30A Elevalunas eléctricos;
Cierre centralizado. |
| 14 | Sistema ABS 50A |
| 15 | 40A Iluminación exterior |
| 16 | 30A Techo solar y persianas eléctricas |
| 17 | Generador 100A |
| 18 | Batería 80A, batería |
Descripción
- ALTERNADOR – generador
- COMPRESOR DE AIRE ACONDICIONADO – Compresor de aire acondicionado
- CONDENSADOR CON VENTILADOR DE FUNCIONAMIENTO – Condensador con ventilador delantero
- CONDENSADOR CON VENTILADOR DE FUNCIONAMIENTO – Condensador con ventilador trasero
- FARO – Relé de faros
- BOCINA – Relé de bocina
- VENTILADOR DEL INTERCOOLER – Relé del ventilador del intercooler
- FAROS ADICIONALES – Relé de faros antiniebla delanteros
- DESCONGELADOR DE LIMPIAPARABRISAS – Relé de limpiaparabrisas y calefactor
También se pueden instalar fusibles de alta potencia en el contacto positivo de la batería.
Acerca del Mitsubishi L400 (1994-2006)
El Mitsubishi L400, también conocido como Mitsubishi Delica o Space Gear, es un vehículo multiusos fabricado entre 1994 y 2006. Este modelo se caracteriza por un diseño robusto y un interior espacioso, lo que lo hace ideal para viajes familiares o uso comercial. El Mitsubishi L400 estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían un rendimiento fiable y un consumo de combustible eficiente. El vehículo era popular por su versatilidad y capacidad para adaptarse a las diferentes necesidades de los conductores.
Diagrama de la caja de fusibles del Mitsubishi L400
Esta página muestra el diagrama de la caja de fusibles del Mitsubishi L400, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra normalmente debajo del salpicadero o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo.
