Kubota M100GX, M110GX, M126GX, M135GX – Caja de fusibles
Kubota M100GX, M110GX, M126GX, M135GX – diagrama de fusibles

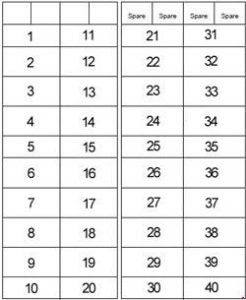

Diagrama de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | 10 | ECU (suspensión) |
| 3 | 5 | ECU (interruptor) |
| 4 | 20 | Deshumidificador |
| 5 | — | — |
| 6 | 10 | Luz de freno |
| 7 | 5 | Radio |
| 8 | 5 | Aire acondicionado (control del ventilador) |
| 9 | 15 | Limpiaparabrisas |
| 10 | 5 | Relé del motor de arranque |
| 11 | — | — |
| 12 | 5 | Interruptor (control de transmisión) |
| 13 | 5 | Interruptor (control de conexión) |
| 14 | 10 | ECU (principal) |
| 15 | 5 | Cuentakilómetros principal |
| 16 | 5 | 4WD, Bi-velocidad, Bloqueo del diferencial |
| 17 | 5 | Control del motor, válvula de la TDF |
| 18 | 10 | Activar señal |
| 19 | 15 | Cargador auxiliar |
| 20 | 5 | Monitor LCD |
| 21 | 15 | Luz de trabajo (lado de la cabina) |
| 22 | 15 | Luz de trabajo (delantera superior) |
| 23 | — | — |
| 24 | — | — |
| 25 | 10 | Lámpara opcional |
| 26 | 15 | Luz de trabajo (trasera) |
| 27 | 10 | Luz de trabajo (capó) |
| 28 | 15 | Compresor de asiento |
| 29 | 15 | Conexión del encendedor de cigarrillos |
| 30 | 15 | Luz de trabajo (opcional) |
| 31 | — | — |
| 32 | 15 | Faro delantero |
| 33 | 30 | Motor del ventilador del aire acondicionado |
| 34 | 10 | Compresor del aire acondicionado |
| 35 | 15 | Lámpara trasera |
| 36 | 15 | Luces de emergencia |
| 37 | 10 | Luz de techo, radio |
| 38 | 5 | Bocina |
| 39 | 5 | Relé de encendido |
| 40 | 5 | Reserva (ECU, medidor) |

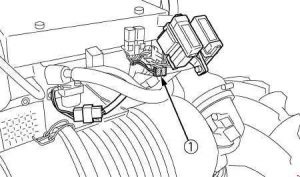

M100GX, M110GX

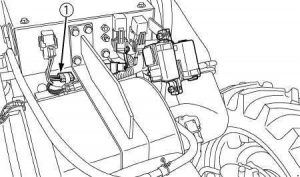

M126GX, M135GX
| Número | Amperaje [A] | Descripción |
| 1 | 20 | POTENZA CRS |

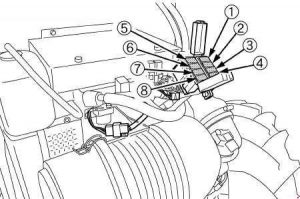

M100GX, M110GX

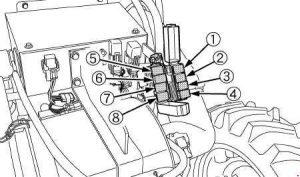

M126GX, M135GX
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Deshumidificador |
| 2 | 30 | Compresor eléctrico |
| 3 | 40 | Lámpara de trabajo (trasera) |
| 4 | 120 | M100GX, M110GX:
Calefacción del motor |
| 40 | M126GX, M135GX:
Lámpara de trabajo (capó); Linterna delantera. |
|
| 5 | 40 | M100GX, M110GX:
Lámpara de trabajo (capó) Linterna delantera |
| 60 | M126GX, M135GX:
Calefacción del motor |
|
| 6 | 40 | Compresor |
| 7 | 30 | Luces de emergencia |
| 8 | 30 | Interruptor principal de llave |

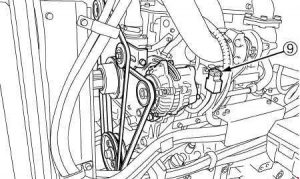

M100GX, M110GX

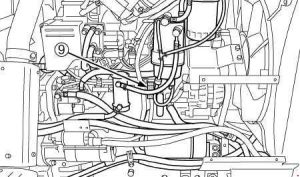

M126GX, M135GX
| Número | Amperaje [A] | Descripción |
| 9 | 140 | Alternador |
Acerca de Kubota M100GX, M110GX, M126GX, M135GX – caja de fusibles
Los tractores Kubota M100GX, M110GX, M126GX y M135GX son conocidos por su fiabilidad y rendimiento, lo que los hace ideales para diversas tareas agrícolas. Estos modelos están equipados con potentes motores que proporcionan suficiente potencia para trabajos exigentes en el campo. Los modelos difieren en la potencia máxima del motor, con el M100GX ofreciendo aproximadamente 100 caballos de fuerza, mientras que el M135GX alcanza hasta 135 caballos de fuerza. Los tractores están diseñados con énfasis en la comodidad y la eficiencia, con cabinas modernas y controles intuitivos, lo que aumenta la productividad y la comodidad del operador.
Diagrama de la caja de fusibles Kubota M100GX, M110GX, M126GX, M135GX – caja de fusibles
Esta página muestra el diagrama de la caja de fusibles para los tractores Kubota M100GX, M110GX, M126GX y M135GX. La caja de fusibles generalmente se encuentra cerca del panel de control o debajo del capó, lo que permite un fácil acceso al reemplazar los fusibles. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante usar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del tractor, por lo que es importante verificar su estado regularmente.
