Kubota U48-4 – Caja de fusibles
Kubota U48-4 – diagrama de fusibles

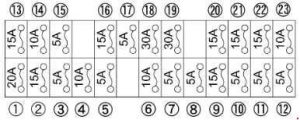

Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Haz de cabina |
| 2 | 15 | Luz de trabajo |
| 3 | 5 | Odómetro (+B) |
| 4 | 10 | Bocina |
| 5 | 5 | Luz interior del vehículo |
| 6 | 10 | Alternador |
| 7 | 5 | Relé de cabina |
| 8 | 5 | Instrumento de medición (AC) |
| 9 | 15 | ECU (AC) |
| 10 | 5 | Bomba de combustible |
| 11 | 5 | Bloqueo de palanca |
| 12 | 5 | Motor de arranque |
| 13 | 15 | Motor AI |
| 14 | 10 | Bocina SW |
| 15 | 5 | ECU (+B) |
| 16 | 15 | Faro con intermitente |
| 17 | 5 | Control de aire acondicionado (+B) |
| 18 | 10 | Parada del motor |
| 19 | 30 | Motor del ventilador |
| 20 | 15 | Fundición a presión eléctrica |
| 21 | 15 | Radio (AC) |
| 22 | 15 | Sistema de pulverización de cristales |
| 23 | 10 | Compresor;
Control de aire acondicionado (AC). |

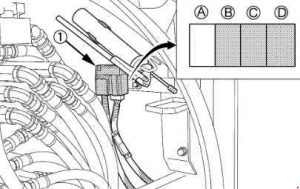

Fusible de retardo
El fusible de retardo sirve para proteger los circuitos eléctricos. Si el fusible está quemado, comprueba los circuitos eléctricos en busca de posibles problemas y luego reemplázalo por un nuevo fusible de retardo compatible.
| Número | Amperaje [A] | Descripción |
| A | — | — |
| B | 80 | Alternador |
| C | 50 | Alimentación principal |
| D | 50 | Relé de parada del motor de la cabina (motor del ventilador) |
Acerca de Kubota U48-4 – caja de fusibles ()
La Kubota U48-4 es una miniexcavadora compacta, popular por su versatilidad y fiabilidad. Este modelo es ideal para diversas obras de construcción y movimiento de tierras, lo que la hace popular entre los profesionales de la construcción. La Kubota U48-4 está equipada con un potente motor diésel que proporciona suficiente potencia para tareas exigentes, a la vez que es eficiente en el consumo de combustible. Sus dimensiones compactas permiten una fácil manipulación incluso en espacios reducidos, lo que la convierte en una ayuda ideal en obras con espacio limitado.
Diagrama de la caja de fusibles de la Kubota U48-4 – caja de fusibles
Esta página muestra el diagrama de la caja de fusibles para el modelo Kubota U48-4, que es esencial para un mantenimiento y reparaciones adecuados. La caja de fusibles suele estar ubicada cerca del panel de control o debajo del capó, lo que permite un fácil acceso al reemplazar los fusibles. Los diagramas de esta página muestran en detalle los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro de la máquina, por lo que es importante conocer su configuración.
