Kubota M7040 – Caja de fusibles

Kubota M7040 – diagrama de la caja de fusibles

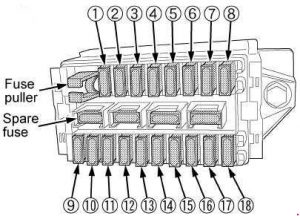

Caja de fusibles

Número	Amperaje [A]	Descripción
1	5	Relé del motor de arranque
2	15	Asiento auxiliar con suspensión neumática (si está presente)
3	15	Luz de trabajo (delantera, lateral)
4	10	Aire acondicionado (compresor)
5	30	Aire acondicionado (motor del ventilador)
6	15	Encendedor
7	15	Luz de trabajo (delantera)
8	15	Luz de trabajo (trasera)
9	20	Fusible de repuesto
10	20	Intermitentes (emergencia)
11	20	Luz principal, luz trasera
12	10	Instrumento de medición, radio (copia de seguridad), bocina
13	10	Intermitentes, luz de freno
14	5	Panel de instrumentos, OPC
15	5	Alternador, motor, calefacción
16	15	Limpiaparabrisas
17	5	Aire acondicionado (control)
18	5	Radio

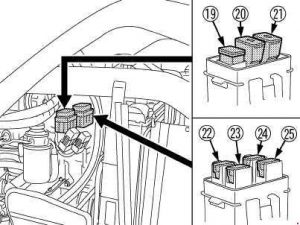

Número	Amperaje [A]	Descripción
19	100	Carga
20	50	Calentador de aire
21	50	Luz delantera, emergencia
22	30	Luz de trabajo, electroimán de corte de combustible
23	30	Interruptor de llave
24	30	Fusible eléctrico
25	40	Aire acondicionado

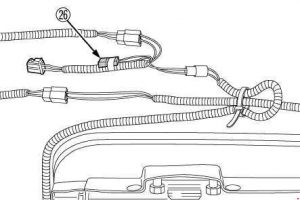

Número	Amperaje [A]	Descripción
26	15	Asiento con suspensión neumática (si está presente)

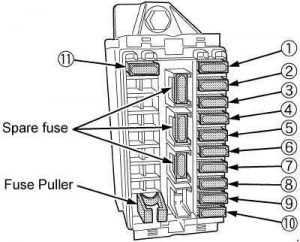

Número	Amperaje [A]	Descripción
1	15	Luz de trabajo (derecha)
2	15	Luz de trabajo (izquierda)
3	5	Alternador, motor, bujía
4	5	Panel de instrumentos, OPC
5	10	Activar señal
6	15	Alimentación auxiliar
7	5	Medidor (copia de seguridad)
8	20	Luz principal, luz trasera
9	15	Intermitentes (emergencia)
10	5	Relé del motor de arranque
11	10	Bocina

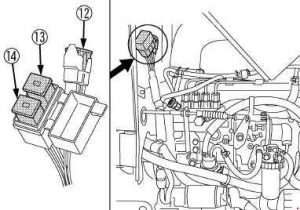

Número	Amperaje [A]	Descripción
12	40	Interruptor de llave, luz delantera, luces de advertencia
13	30	Electroimán de corte de combustible, luz de trabajo
14	50	Carga, bujía

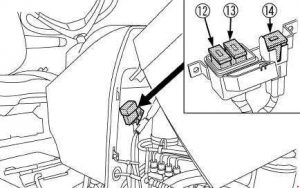

Número	Amperaje [A]	Descripción
12	50	Carga, bujía
13	30	Electroimán de corte de combustible, luz de trabajo
14	40	Interruptor de llave, luz delantera, luces de advertencia

Acerca de Kubota M7040

El Kubota M7040 es un tractor robusto y fiable, popular entre agricultores y profesionales del sector agrícola. Este modelo es conocido por su rendimiento y versatilidad, lo que lo hace ideal para diversas tareas agrícolas. El Kubota M7040 está equipado con un motor diésel que proporciona suficiente potencia para trabajos pesados y, al mismo tiempo, es eficiente en el consumo de combustible. El tractor tiene un excelente sistema de dirección y una cabina cómoda, lo que aumenta el confort del operador. Su construcción está diseñada para soportar condiciones exigentes, lo que lo convierte en un socio fiable en el campo.

Diagrama de la caja de fusibles del Kubota M7040

Esta página muestra el diagrama de la caja de fusibles del tractor Kubota M7040, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos. La caja de fusibles suele estar situada cerca del panel de control o debajo del capó del tractor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza la seguridad y funcionalidad del tractor, por lo que es importante conocer su disposición y funciones.
