Kubota M9540 – Caja de fusibles
Kubota M9540 – diagrama de la caja de fusibles

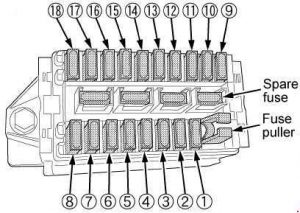

Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 5 | Relé del motor de arranque |
| 2 | 15 | Asiento auxiliar con suspensión neumática (si está presente) |
| 3 | 15 | Luz de trabajo (delantera, lateral) |
| 4 | 10 | Aire acondicionado (compresor) |
| 5 | 30 | Aire acondicionado (motor del ventilador) |
| 6 | 15 | Encendedor |
| 7 | 15 | Luz de trabajo (delantera) |
| 8 | 15 | Luz de trabajo (trasera) |
| 9 | 20 | Fusible de repuesto |
| 10 | 20 | Intermitentes (peligro) |
| 11 | 20 | Luz principal, luz trasera |
| 12 | 10 | Odómetro;
Radio (copia de seguridad); Bocina. |
| 13 | 10 | Intermitentes;
Luz de freno. |
| 14 | 5 | Panel del odómetro;
OPC. |
| 15 | 5 | Alternador;
Motor; Calentador. |
| 16 | 15 | Limpiaparabrisas |
| 17 | 5 | Aire acondicionado (control) |
| 18 | 5 | Radio |

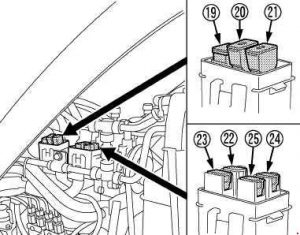

| Número | Amperaje [A] | Descripción |
| 19 | 100 | Carga |
| 20 | 50 | Calentador de aire |
| 21 | 50 | Luz delantera;
Luces de advertencia. |
| 22 | 30 | Luz de trabajo;
Electroimán de corte de combustible. |
| 23 | 30 | Interruptor de llave |
| 24 | 30 | Fundición a presión eléctrica |
| 25 | 40 | Aire acondicionado |

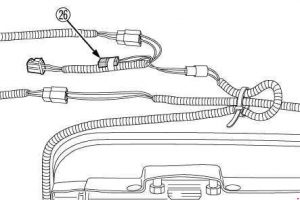

| Número | Amperaje [A] | Descripción |
| 26 | 15 | Asiento con suspensión neumática (si está presente) |

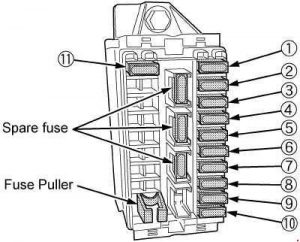

| Número | Amperaje [A] | Descripción |
| 1 | 15 | Luz de trabajo (derecha) |
| 2 | 15 | Luz de trabajo (izquierda) |
| 3 | 5 | Alternador;
Motor; Bujía incandescente. |
| 4 | 5 | Panel del cuentakilómetros;
OPC. |
| 5 | 10 | Bocina |
| 6 | 15 | Alimentación auxiliar |
| 7 | 5 | Instrumento de medición (copia de seguridad) |
| 8 | 20 | Luz principal;
Luz trasera. |
| 9 | 15 | Intermitentes (peligro) |
| 10 | 5 | Relé del motor de arranque |
| 11 | 10 | Bocina |

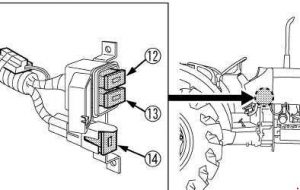

| Número | Amperaje [A] | Descripción |
| 12 | 40 | Interruptor de llave;
Luz delantera; Luces de advertencia. |
| 13 | 30 | Electroimán de corte de combustible;
Luz de trabajo. |
| 14 | 50 | Carga;
Bujía incandescente. |
Acerca del Kubota M9540
El Kubota M9540 es un tractor robusto y fiable, popular entre agricultores y ganaderos por su rendimiento y versatilidad. Este modelo está equipado con un potente motor diésel que proporciona suficiente potencia para diversas tareas agrícolas. El tractor está diseñado para soportar condiciones exigentes y ofrece un entorno de trabajo cómodo para el operador. El Kubota M9540 es conocido por su durabilidad y eficiencia, lo que lo convierte en una opción ideal para quienes buscan una máquina de trabajo fiable.
Diagrama de la caja de fusibles del Kubota M9540
Esta página muestra el diagrama de la caja de fusibles del tractor Kubota M9540, que es esencial para el mantenimiento y las reparaciones de los sistemas eléctricos. La caja de fusibles suele estar ubicada cerca de la cabina del conductor o debajo del capó del tractor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del tractor.
