Citroen Jumper 230/244 (1994-2006) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën Jumper 230/244 1994-2006, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen Jumper – esquema de la caja de fusibles principal
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
En la cabina
La caja de fusibles principal se encuentra en el lado del conductor, detrás de la cubierta del salpicadero.
| Número | Descripción | Amperaje [A] |
| 12 | Luz del lado derecho | 5 |
| Luz trasera derecha | ||
| 13 | Luz del lado izquierdo | 5 |
| Luz trasera izquierda | ||
| 24 | Luz de matrícula | 5 |
| Lámpara de señalización, luces de posición | ||
| Iluminación, salpicadero | ||
| 25 | Sistema de audio | 7,5 |
| 26 | Luces de freno | 7,5 |
| 27 | Espejo eléctrico | 7,5 |
| Control de crucero | ||
| Teléfono | ||
| Tacógrafo | ||
| Mando a distancia | ||
| Alarma | ||
| 31 | Interruptor de control de iluminación | 10 |
| 32 | Sistema de audio | 15 |
| 33 | Luces antiniebla | 7,5 |
| 35 | Control de ventana eléctrica | 7,5 |
| 37 | Iluminación del salpicadero | 10 |
| 39 | Iluminación interior | 10 |
| Conector de diagnóstico | ||
| 42 | Unidad de control ABS | 7,5 |
| 43 | Limpiaparabrisas delantero | 15 |
| 44 | Encendedor de cigarrillos | 15 |
| 49 | Limpiaparabrisas de faros | 15 |
| 50 | Unidad de control del airbag | 7,5 |
| 51 | NO | 10 |
| 52 | Alimentación 12V | 20 |
| 53 | Intermitentes | 10 |
| Alarma | ||
| Iluminación del salpicadero | ||
| 55 | Ventilador, calefacción estacionaria | 30 |
| Calefactor auxiliar |
| Número | Descripción | Amperaje [A] |
| 12 | Luz del lado derecho | 5 |
| Luz trasera derecha | ||
| 13 | Luz del lado izquierdo | 5 |
| Luz trasera izquierda | ||
| 24 | Luz de matrícula | 5 |
| Bombilla de señalización, luces de iluminación | ||
| Iluminación, paneles de instrumentos | ||
| 25 | Sistema de audio | 7,5 |
| 26 | Luces de freno | 7,5 |
| 27 | Espejo eléctrico | 7,5 |
| Control de crucero | ||
| Teléfono | ||
| Tacógrafo | ||
| Mando a distancia | ||
| Alarma | ||
| 31 | Interruptor de control de iluminación | 10 |
| 32 | Sistema de audio | 15 |
| 33 | Luces antiniebla | 7,5 |
| 35 | Control de ventana eléctrica | 7,5 |
| 37 | Iluminación del salpicadero | 10 |
| 39 | Iluminación interior | 10 |
| Conector de diagnóstico | ||
| 42 | Unidad de control ABS | 7,5 |
| 43 | Limpiaparabrisas delantero | 15 |
| 44 | Encendedor de cigarrillos | 15 |
| 49 | Limpiaparabrisas de faros | 15 |
| 50 | Unidad de control del airbag | 7,5 |
| 51 | NO | 10 |
| 52 | Alimentación 12V | 20 |
| 53 | Intermitentes | 10 |
| Alarma | ||
| Iluminación del salpicadero | ||
| 55 | Ventilador, calefacción estacionaria | 30 |
| Calefactor auxiliar |
El módulo adicional se encuentra en el lado del pasajero, debajo del salpicadero.
| Número | Descripción | Amperaje [A] |
| 34 | Tacógrafo | 10 |
| Teléfono | ||
| Alarma | ||
| Mando a distancia | ||
| 38 | Cierre centralizado | 20 |
| 40 | Luneta trasera térmica, lado derecho | 15 |
| 41 | Espejo térmico | 10 |
| 45 | Asientos calefactables | 15 |
| 47 | Elevalunas delantero eléctrico, lado izquierdo | 20 |
| 48 | Elevalunas delantero eléctrico, lado derecho | 20 |
| 54 | Luneta trasera térmica, lado izquierdo | 15 |
| 56 | Aire acondicionado adicional | 30 |
| 57 | Ventilador, calefacción estacionaria | 15 |
| 58 | Programador de calefacción auxiliar | 5 |
| 59 | Estante (furgoneta) | 15 |
| 60 | Alarma | 10 |
| 61 | Calefacción auxiliar | 20 |
| 63 | Equipamiento especial | 30 |
| 64 | 20 | |
| 65 | Conector de accesorios | 10 |
| Número | Descripción | Amperaje [A] |
| 34 | Tacógrafo | 10 |
| Teléfono | ||
| Alarma | ||
| Mando a distancia | ||
| 38 | Cierre centralizado | 20 |
| 40 | Luneta trasera térmica, lado derecho | 15 |
| 41 | Espejo retrovisor térmico | 10 |
| 45 | Asientos calefactables | 15 |
| 47 | Elevalunas delantero eléctrico, lado izquierdo | 20 |
| 48 | Elevalunas delantero eléctrico, lado derecho | 20 |
| 54 | Luneta trasera térmica, lado izquierdo | 15 |
| 56 | Aire acondicionado adicional | 30 |
| 57 | Ventilador, calefacción estacionaria | 15 |
| 58 | Programador de calefacción auxiliar | 5 |
| 59 | Estante (furgoneta) | 15 |
| 60 | Alarma | 10 |
| 61 | Calefacción auxiliar | 20 |
| 63 | Equipamiento especial | 30 |
| 64 | 20 | |
| 65 | Conector de accesorios | 10 |

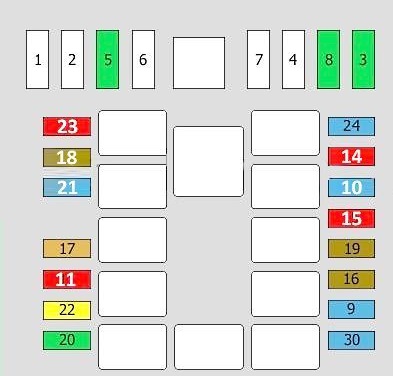

Compartimento del motor
| Número | Descripción | Amperaje [A] |
| 1 | Desconocido | 60 |
| 2 | Desconocido | 50 |
| 3 | Desconocido | 30 |
| 4 | Desconocido | 50 |
| 5 | Desconocido | 30 |
| 6 | Desconocido | 70 |
| 7 | Desconocido | 70 |
| 8 | Desconocido | 30 |
| 9 | Faros antiniebla delanteros | 15 |
| 10 | Sistema de advertencia | 15 |
| Control en el volante | ||
| 11 | Unidad de control del motor | 10 |
| Electrónica del motor | ||
| 14 | Luz de cruce derecha | 10 |
| 15 | Luz de cruce izquierda | 10 |
| 16 | No utilizado | 7,5 |
| 17 | Unidad de control del motor | 7,5 |
| Electrónica del motor | ||
| 18 | Unidad de control del motor | 7,5 |
| Electrónica del motor | ||
| 19 | Compresor | 7,5 |
| 20 | PTC | 30 |
| 21 | Fusible de la bomba de combustible | 15 |
| 22 | No utilizado | 20 |
| 23 | Unidad de carga automática | 10 |
| 24 | Unidad de control automático de la transmisión | 15 |
| 30 | Faros de luz larga | 15 |
| Número | Descripción | Amperaje [A] |
| 1 | Desconocido | 60 |
| 2 | Desconocido | 50 |
| 3 | Desconocido | 30 |
| 4 | Desconocido | 50 |
| 5 | Desconocido | 30 |
| 6 | Desconocido | 70 |
| 7 | Desconocido | 70 |
| 8 | Desconocido | 30 |
| 9 | Faros antiniebla delanteros | 15 |
| 10 | Sistema de advertencia | 15 |
| Control en el volante | ||
| 11 | Unidad de control del motor | 10 |
| Electrónica del motor | ||
| 14 | Luz de cruce derecha | 10 |
| 15 | Luz de cruce izquierda | 10 |
| 16 | No se utiliza | 7,5 |
| 17 | Unidad de control del motor | 7,5 |
| Electrónica del motor | ||
| 18 | Unidad de control del motor | 7,5 |
| Electrónica del motor | ||
| 19 | Compresor | 7,5 |
| 20 | PTC | 30 |
| 21 | Fusible de la bomba de combustible | 15 |
| 22 | No se utiliza | 20 |
| 23 | Unidad de carga automática | 10 |
| 24 | Unidad de control automático de la transmisión | 15 |
| 30 | Faros de luz larga | 15 |
Este bloque también contiene módulos de relé:
1 – faro;
2 – señal acústica;
3 – embrague electromagnético del compresor del aire acondicionado;
4 – motor eléctrico del ventilador de la calefacción;
5 – sistemas de gestión del motor;
6 – bomba de combustible;
7 – luces antiniebla;
8 – bomba del limpiaparabrisas delantero;
9 – limpiaparabrisas / lavaparabrisas de faros.
Sobre Citroen Jumper 230/244 (1994-2006)
El Citroen Jumper 230/244, fabricado entre 1994 y 2006, es un popular vehículo comercial que se caracteriza por su robustez y fiabilidad. Este modelo fue diseñado para satisfacer las necesidades de pequeñas y medianas empresas que requieren un vehículo fiable para el transporte de mercancías. El Citroen Jumper ofrecía diversas opciones de motor, incluyendo variantes diésel, conocidas por su eficiencia y rendimiento. Gracias a su espacioso interior y a las opciones de configuración variable de los asientos, este modelo también se hizo popular entre artesanos y proveedores.
Esquema de la caja de fusibles del Citroen Jumper 230/244
Esta página muestra el esquema de la caja de fusibles del Citroen Jumper 230/244, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles suele estar situada en el espacio debajo del salpicadero o en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y función.
