Citroën Berlingo II (2008-2018) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën Berlingo II 2008-2018, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroën Berlingo II (2008-2018) – esquema de la caja de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Citroën Berlingo II es el fusible n.º 9 en la distribución de fusibles del salpicadero.
Ubicación de la distribución de fusibles
Las distribuciones de fusibles se encuentran:
– en la parte inferior de la consola a la izquierda detrás de la cubierta (a la derecha en RHD)
– debajo del capó (cerca de la batería)
Esquema de las distribuciones de fusibles
Distribución de fusibles del salpicadero
Asignación de fusibles en la distribución de fusibles del salpicadero
Fusibles Citroën Berlingo 2 – descripción
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | 30 | Cierre centralizado |
| 3 | 5 | Airbag |
| 4 | 10 | Aire acondicionado; Toma de diagnóstico;
Control de espejos; Haz de faros. |
| 5 | 30 | Elevalunas eléctricos |
| 6 | 30 | Cerraduras |
| 7 | 5 | Iluminación trasera; Iluminación delantera;
Consola de techo. |
| 8 | 20 | Sistema de audio; Pantalla;
Detección de presión de neumáticos; alarma y sirena. |
| 9 | 30 | Toma de 12V delantera y trasera |
| 10 | 15 | Columna central |
| 11 | 15 | Interruptor de encendido de baja corriente |
| 12 | 15 | Sensor de lluvia y luz solar; Airbag. |
| 13 | 5 | Salpicadero |
| 14 | 15 | Sensores de aparcamiento; Control de climatización digital;
Kit manos libres. |
| 15 | 30 | Cierre centralizado |
| 16 | – | No se usa |
| 17 | 40 | Luneta trasera/espejos calefactables |
Fusibles del habitáculo
Asignación de fusibles en el habitáculo
Fusibles Citroën Berlingo 2 – descripción
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | – | No se usa |
| 2 | 20 | Asientos calefactables |
| 3 | – | No se usa |
| 4 | 15 | Relé para espejos plegables |
| 5 | 15 | Relé para toma de dispositivos de refrigeración |
Fusibles de la cabina del remolque/enganche/carroceros/plataforma
Asignación de fusibles CAB
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | 15 | No se usa |
| 2 | 15 | Arranque; Relé de funcionamiento del generador. |
| 3 | 15 | Alimentación de remolque 12 V |
| 4 | 15 | Alimentación constante para modificadores |
| 5 | 40 | Luces de advertencia |

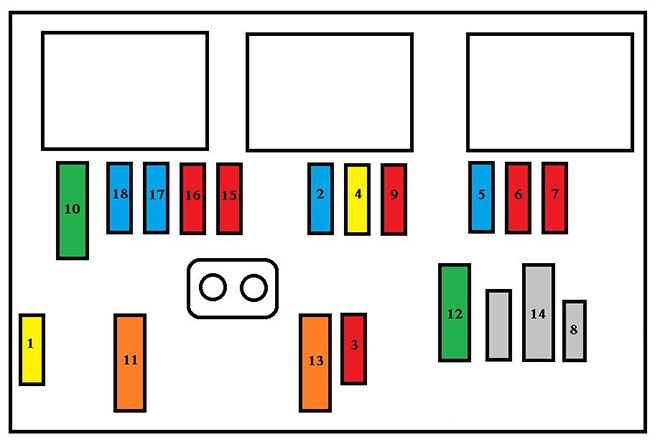

Distribución de fusibles en el compartimento del motor
Asignación de fusibles en la distribución de fusibles del compartimento del motor
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20 | Control del motor |
| 2 | 15 | Bocina |
| 3 | 10 | Bomba del limpiaparabrisas delantero y trasero |
| 4 | 20 | Bomba del limpiaparabrisas de los faros o LED |
| 5 | 15 | Componentes del motor |
| 6 | 10 | Sensor de ángulo de dirección; DSC. |
| 7 | 10 | Interruptor de freno; Interruptor de embrague. |
| 8 | 25 | Motor de arranque |
| 9 | 10 | Motor del faro; Unidad de control de estacionamiento. |
| 10 | 30 | Componentes del motor |
| 11 | 40 | No utilizado |
| 12 | 30 | Limpiaparabrisas |
| 13 | 40 | Interfaz de sistema integrado |
| 14 | 30 | Bomba |
| 15 | 10 | Faro derecho con luz de cruce |
| 16 | 10 | Faro izquierdo con luz de cruce |
| 17 | 15 | Faro derecho con luz de carretera |
| 18 | 15 | Faro izquierdo con luz de carretera |
