Citroen C3 Aircross (2017-2022) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Citroën C3 Aircross 2017-2022, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Citroen C3 Aircross – esquema de la caja de fusibles
Año de fabricación: 2017, 2018, 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Citroen C3 Aircross son los fusibles F32 (delantero) y F7 (trasero) en la caja de fusibles inferior del salpicadero.
Fusibles en el salpicadero
Dos cajas de fusibles se encuentran en la parte inferior del salpicadero debajo del volante.
Dos cajas de fusibles se encuentran en la parte inferior del salpicadero en la guantera.
Caja de fusibles superior
|
Número |
Amperaje [A] |
Descripción |
|
F2 |
10 |
Espejos calefactables. |
|
F3 |
30 |
Elevalunas eléctricos con control de impulsos en las puertas delanteras. |
|
F4 |
5 |
Espejos plegables automáticamente. |
|
F5 |
30 |
Elevalunas eléctricos con control de impulsos en las puertas traseras. |
|
F6 |
25 |
Asientos delanteros calefactables. |
|
F7 |
15 |
Elevalunas eléctricos en las puertas delanteras. |
|
F8 |
20 |
Amplificador de audio. |
|
F10 |
25 |
Techo panorámico. |
|
F12 |
20 |
Techo corredizo. |
Caja de fusibles inferior
|
Número |
Amperaje [A] |
Descripción |
|
F3 |
5 |
Alimentación del remolque. |
|
F4 |
15 |
Bocina. |
|
F5 – F6 |
20 |
Bomba del limpiaparabrisas delantero y trasero. |
|
F7 |
10 |
Alimentación 12V trasera. |
|
F8 |
20 |
Limpiaparabrisas trasero. |
|
F10 – F11 |
30 |
Bloqueo/desbloqueo de puertas y tapa del depósito. |
|
F14 |
5 |
Alarma, módulo telemático. |
|
F27 |
5 |
Alarma (preparación). |
|
F29 |
20 |
Radio. |
|
F31 |
15 |
Radio (accesorios aftermarket). |
|
F32 |
15 |
Alimentación 12 V delantera. |
Fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
|
Número |
Amperaje [A] |
Descripción |
|
F15 |
10 |
Faro delantero izquierdo antiniebla. |
|
F16 |
10 |
Faro delantero derecho antiniebla. |
|
F18 |
10 |
Faro de cruce derecho. |
|
F19 |
10 |
Faro de cruce izquierdo. |
|
F29 |
40 |
Limpiaparabrisas delanteros. |
Esquema de fusibles y relés – Citroen C3 Aircross
Corresponde a vehículos fabricados en los años:
2022.
Para el encendedor de cigarrillos (tomas de corriente) en el Citroen C3 Aircross son responsables los fusibles F32 (delantero) y F7 (trasero) en la caja de fusibles de la parte inferior del salpicadero.

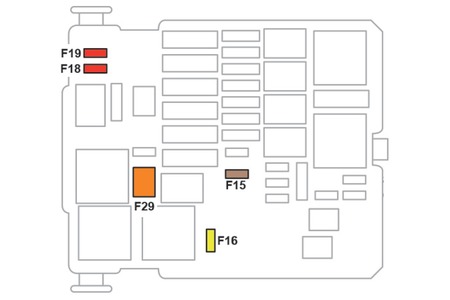

Fusibles en el compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor, cerca de la batería.
| Número | Amperaje [A] | Descripción |
| F15 | 10 | Faro antiniebla delantero izquierdo. |
| F16 | 10 | Faro antiniebla delantero derecho. |
| F18 | 10 | Faro de carretera delantero derecho. |
| F19 | 10 | Faro de carretera delantero izquierdo. |
| F29 | 40 | Limpiaparabrisas del parabrisas delantero. |
Fusibles en el salpicadero
Dos cajas de fusibles se encuentran en la parte inferior del salpicadero debajo del volante.
Dos cajas de fusibles se encuentran en la parte inferior del salpicadero en la guantera.

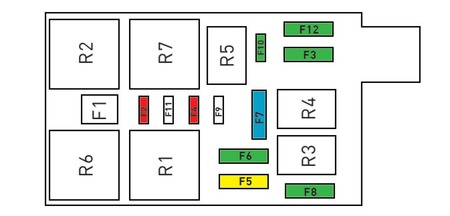

Caja de fusibles superior
| Número | Amperaje [A] | Descripción |
| F2 | 10 | Espejos retrovisores calefactables. |
| F3 | 30 | Elevalunas eléctricos impulsivos en las puertas delanteras. |
| F4 | 5 | Espejos retrovisores plegables automáticamente. |
| F5 | 30 | Elevalunas eléctricos impulsivos en las puertas traseras. |
| F6 | 25 | Asientos delanteros calefactables. |
| F7 | 15 | Elevalunas eléctricos en las puertas delanteras. |
| F8 | 20 | Amplificador de audio. |
| F10 | 25 | Techo panorámico. |
| F12 | 20 | Techo practicable. |

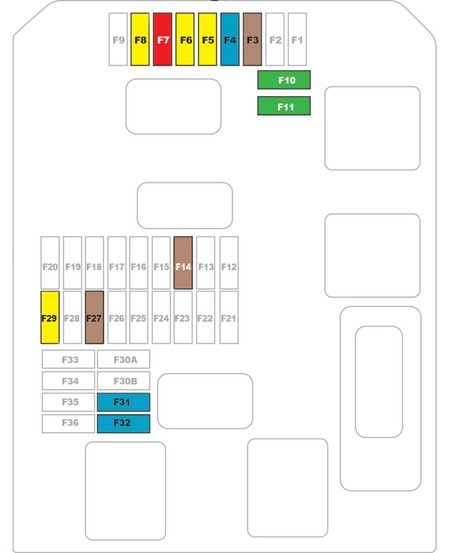

Caja de fusibles inferior
| Número | Amperaje [A] | Descripción |
| F3 | 5 | Alimentación del remolque. |
| F4 | 15 | Bocina. |
| F5 – F6 | 20 | Bomba del limpiaparabrisas delantero y trasero. |
| F7 | 10 | Toma de 12V trasera. |
| F8 | 20 | Limpiaparabrisas trasero. |
| F10 – F11 | 30 | Bloqueo/desbloqueo de puertas y tapa del depósito. |
| F14 | 5 | Alarma, módulo telemático. |
| F27 | 5 | Alarma (preparación). |
| F29 | 20 | Radio. |
| F31 | 15 | Radio (accesorios aftermarket). |
| F32 | 15 | Toma de 12 V delantera. |
Sobre el Citroen C3 Aircross (2017-2022)
El Citroen C3 Aircross, lanzado en 2017, es un SUV compacto que se caracteriza por un diseño moderno y un interior espacioso. Este modelo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, conocidas por su eficiencia y fiabilidad. El C3 Aircross está equipado con las últimas tecnologías, como sistemas de asistencia al conductor y funciones multimedia avanzadas, que aumentan el confort y la seguridad de la conducción. Gracias a su flexibilidad y practicidad, es un vehículo ideal tanto para la conducción urbana como para viajes de larga distancia.
Esquema de la caja de fusibles del Citroen C3 Aircross
Esta página muestra el esquema de la caja de fusibles del Citroen C3 Aircross, que es esencial para la identificación y sustitución de fusibles. En este modelo, la caja de fusibles suele encontrarse en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al sustituir los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y contenido.
