Ford Kuga (2008-2022) – caja de fusibles
Ford Kuga – esquema de fusibles
Año de fabricación: 2008, 2009, 2010, 2011, 2012.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Kuga son los fusibles 109 en la caja de fusibles del habitáculo.
Habitáculo
Se encuentra debajo del salpicadero en el lado del pasajero, debajo del espacio para los pies del pasajero.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 100 | 10 | Alimentación de los módulos electrónicos con el encendido activado |
| 101 | 20 | Asiento del conductor ajustable eléctricamente |
| 102 | 10 | Control de calefacción;
Receptor de control remoto. |
| 103 | 10 | Alimentación del interruptor de luces con la tensión de la batería |
| 104 | 10 | Función de ahorro de energía de la batería;
Iluminación interior. |
| 105 | 25 | Cristal trasero calefactado |
| 106 | 20 | Arranque del vehículo sin llave |
| 107 | 10 | Alimentación del salpicadero con la tensión de la batería;
Diagnóstico OBD. |
| 108 | 7,5 | Accesorios del salpicadero (sistema de audio y navegación) |
| 109 | 20 | Encendedor de cigarrillos, toma de corriente adicional trasera |
| 110 | 10 | Alimentación del interruptor de luces con el encendido activado para las luces diurnas |
| 111 | 5 | Bomba de combustible (solo diésel) |
| 111 | 15 | Bomba de combustible (solo gasolina) |
| 112 | 15 | Alimentación de los módulos del sistema de audio con la tensión de la batería |
| 113 | 10 | Luces diurnas (intermitentes) |
| 114 | 10 | Alimentación del salpicadero con el encendido activado;
Sistema de inmovilización del motor. |
| 115 | 7,5 | Alimentación del interruptor de luces con el encendido activado |
| 116 | 20 | Faros antiniebla |
| 117 | 7,5 | Iluminación de la matrícula |
| 118 | 20 | Módulo de la puerta trasera izquierda |
| 119 | 15 | Toma de corriente adicional en el maletero |
| 119 | 25 | Toma de corriente adicional en el maletero (vehículos con módulo de remolque) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 120 | 20 | Módulo de la puerta trasera derecha |
| 121 | 20 | Calefacción de los asientos delanteros |
| 122 | 10 | Airbag |
| 123 | 7,5 | Espejos laterales calefactados |
| 124 | 7,5 | Luces diurnas, luces de emergencia, luces traseras (lado izquierdo) |
| 125 | 7,5 | Luces diurnas, luces de emergencia, luces traseras (lado derecho) |
| 126 | 20 | Sistema de entrada sin llave |
| 127 | – | No utilizado |
| 128 | – | No utilizado |
| 129 | 20 | Limpiaparabrisas delantero |
| 130 | 10 | Módulo de tracción total |
| 131 | 15 | Limpiaparabrisas trasero |
| 132 | 15 | Luces de freno |
| 133 | 25 | Relé de cierre centralizado, módulo de la puerta del pasajero |
| 134 | 20 | Relé de cierre centralizado, módulo de la puerta del conductor |
| 135 | 20 | Luces diurnas |
| 136 | 15 | Bomba del lavaparabrisas, boquillas calefactadas |
| 137 | 10 | Alarma de sirena alimentada por batería |
| 138 | 10 | Módulo de control del motor;
Pedal del acelerador; Transmisión automática; Módulo electrónico de funciones de entrada sin llave. |
| 139 | 10 | Faro derecho |
| 140 | 10 | Faro izquierdo |
| 141 | 10 | Luz de marcha atrás |
| 142 | 15 | Luz de cruce derecha |
| 143 | 15 | Luz de cruce izquierda |
Compartimento del motor
Se encuentra junto a la batería.
| Número | Amperaje [A] | Circuitos protegidos |
|---|---|---|
| Número | Amperaje [A] | Circuitos protegidos |
| 1 | 40 | Ventilador de refrigeración |
| 2 | 80 | Sistema de asistencia a la dirección |
| 3 | 60 | Alimentación de la placa de distribución del habitáculo 1 |
| 4 | 60 | Alimentación de la placa de distribución del habitáculo 2 |
| 5 | 80 | Calentador PTC |
| 6 | 60 | Bujías de incandescencia (solo diésel) |
| 7 | 30 | Bomba del sistema ESP |
| 8 | 20 | Válvulas del sistema ESP |
| 9 | 20 | Módulo de control del motor |
| 10 | 30 | Ventilador del sistema de calefacción, ventilación y aire acondicionado |
| 11 | 20 | Interruptor de encendido |
| 12 | 40 | Relé de encendido 15l |
| 13 | 20 | Electroimán del motor de arranque |
| 14 | 40 | Parabrisas calefactado lado derecho |
| 15 | – | No utilizado |
| 16 | 40 | Parabrisas calefactado lado izquierdo |
| 17 | – | No utilizado |
| Número | Amperaje [A] | Circuitos protegidos |
|---|---|---|
| 18 | 30 | Inversor de potencia |
| 19 | 10 | Módulo del sistema ESP |
| 20 | 15 | Señal acústica |
| 21 | 20 | Calentador auxiliar |
| 22 | 10 | Módulo del sistema de asistencia a la dirección |
| 23 | 30 | Sistema de pulverización de los faros |
| 24 | 15 | Calentador de combustible (diésel) |
| 25 | 10 | Encendido, relé |
| 26 | 15 | Transmisión automática |
| 27 | 10 | Embrague del sistema de aire acondicionado |
| 28 | 10 | Monitorización de las bujías de incandescencia (solo diésel) |
| 29 | 10 | Sistema de calefacción, ventilación y aire acondicionado de doble zona |
| 30 | 3 | Módulo de control del motor |
| 31 | 10 | Sensor del sistema de carga inteligente de la batería |
| 32 | 10 | Inyectores (solo gasolina) |
| 33 | 10 | Sondas lambda (solo gasolina) |
| 34 | 10 | Bobinas de encendido, válvulas |
| 35 | 10 | Módulo de control del motor, válvulas;
Válvulas electromagnéticas. |
| 36 | 10 | Módulo de control del motor |
Relés
- Reserva
- Relé de la bocina
- Relé de la luz de marcha atrás
- Reserva
- Relé del calentador de combustible
- Reserva
- Relé del calentador del parabrisas
- Relé de los circuitos principales de encendido
- Relé de la bomba del lavaparabrisas
- Relé del motor del ventilador del calentador
- Relé de la posición completamente abierta de la mariposa
- Relé de la bujía de incandescencia
- Relé del motor de arranque
- Relé de control del motor
Ford Kuga – esquema de fusibles
Año de fabricación: 2013, 2014, 2015.
Los fusibles del encendedor de cigarrillos (tomas de corriente) son el fusible F61 (encendedor de cigarrillos, toma de corriente) en el panel de fusibles del salpicadero, los fusibles F15 (encendedor de cigarrillos delantero / toma de corriente), F17 (toma de corriente trasera, si está presente) y F18 (alimentación central) en la caja de fusibles del compartimento del motor y el fusible F27 (toma de corriente del maletero) en la caja de fusibles del maletero.
Ubicación de la caja de fusibles
Compartimento de pasajeros
El panel de fusibles se encuentra a la derecha, debajo de la guantera (retire la parte inferior del compartimento).
Compartimento del motor
La caja de fusibles se encuentra en el compartimento del motor (izquierda).
Maletero
El panel de fusibles se encuentra en el maletero, detrás del compartimento del lado del pasajero.
2013
Compartimento de pasajeros

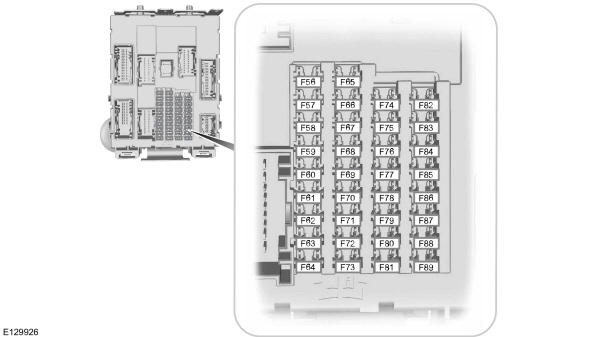

Asignación de fusibles en el compartimento de pasajeros (2013)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 56 | 20A | Alimentación de la bomba de combustible; Sensor de masa de aire. |
| 57 | – | No utilizado |
| 58 | – | No utilizado |
| 59 | 5A | Dispositivo pasivo de transmisión y recepción antirrobo |
| 60 | 10 A | Iluminación interior; Grupo de interruptores de la puerta del conductor; Iluminación de la guantera; Grupo de interruptores de la consola del techo. |
| 61 | 20A | Encendedor de cigarrillos; Fuente de alimentación. |
| 62 | 5A | Módulo del sensor de lluvia; Espejo retrovisor con atenuación automática. |
| 63 | – | No utilizado |
| 64 | – | No utilizado |
| 65 | 10 A | Desbloqueo del portón trasero |
| 66 | 20A | Alimentación de desbloqueo de la puerta del conductor; Doble cierre. |
| 67 | 7,5 A | SYNC®; Pantalla multifunción; Módulo del sistema de posicionamiento global. |
| 68 | – | No utilizado |
| 69 | 5A | Panel de instrumentos |
| 70 | 20A | Cierre centralizado y alimentación de desbloqueo |
| 71 | 10 A | Control de calefacción (aire acondicionado manual); Control electrónico automático de temperatura dual. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 72 | 7,5 A | Módulo del volante |
| 73 | 5A | Conector de interfaz de datos |
| 74 | 15A | Alimentación de los faros con luces bajas |
| 75 | 15A | Alimentación de los faros antiniebla |
| 76 | 10 A | Alimentación de la luz de marcha atrás |
| 77 | 20A | Alimentación del limpiaparabrisas delantero |
| 78 | 5A | Interruptor de encendido, botón de arranque |
| 79 | 15A | Radio; Reproductor de DVD de navegación; Pantalla táctil; Interruptor de luces de emergencia; Interruptor de bloqueo de puertas. |
| 80 | 20A | Alimentación del techo solar |
| 81 | 5A | Receptor de radiofrecuencia |
| 82 | 20A | Relé del limpiaparabrisas delantero |
| 83 | 20A | Cierre centralizado |
| 84 | 20A | Alimentación de desbloqueo del mecanismo de la puerta; Doble cierre. |
| 85 | 7,5 A | Interruptor de encendido |
| 86 | 10 A | Módulo de airbag; Sistema de clasificación de pasajeros; Indicador de desactivación del airbag del pasajero. |
| 87 | – | No utilizado |
| 88 | – | No utilizado |
| 89 | – | No utilizado |
Compartimento del motor

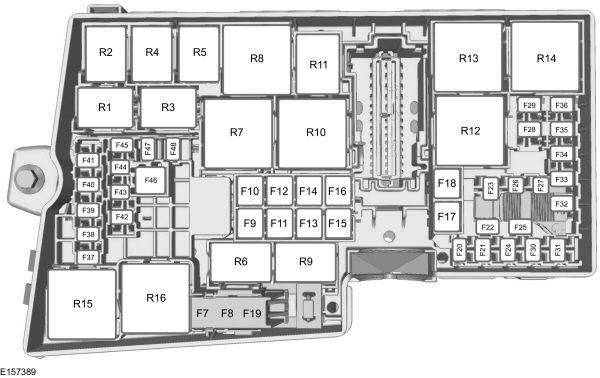

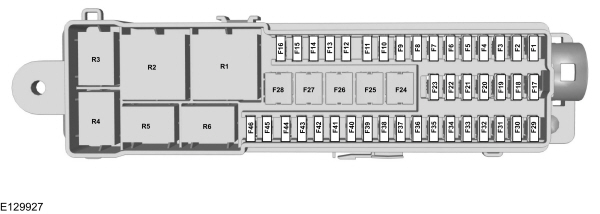

Asignación de fusibles en la caja de fusibles (2013)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | – | No utilizado |
| F2 | – | No utilizado |
| F3 | – | No utilizado |
| F4 | – | No utilizado |
| F5 | – | No utilizado |
| F6 | – | No utilizado |
| F7 | 40 A** | Sistema antibloqueo; Bomba electrónica del programa de estabilidad. |
| F8 | 30A** | Válvula electrónica del programa de estabilidad |
| F9 | – | No utilizado |
| F10 | 40 A** | Motor del ventilador de la calefacción |
| F11 | – | No utilizado |
| F12 | 30A** | Fusible del relé del módulo de control del sistema de propulsión |
| F13 | 30A** | Relé del motor de arranque |
| F14 | 25A** | Elevalunas eléctrico trasero (sin interruptor de puerta) |
| F15 | 20A** | Encendedor de cigarrillos delantero; Alimentación. |
| F16 | 25A** | Elevalunas delantero (sin interruptor de puerta) |
| F17 | 20A** | Alimentación trasera |
| F18 | 20A** | Fuente de alimentación central |
| F19 | 5A* | Sistema antibloqueo; Sistema electrónico de estabilidad de trayectoria. |
| F20 | 15 A* | Bocina |
| F21 | 5A* | Interruptor de luz |
| F22 | 15 A* | Sistema de monitorización de la batería |
| F23 | 5A* | Bobinas de relé |
| F24 | 5A* | Módulo del interruptor de luz |
| F25 | 10 A* | Espejo exterior accionado eléctricamente (sin interruptor de puerta) |
| F26 | 5A* | Alimentación de emergencia |
| F27 | 15 A* | Compresor del aire acondicionado |
| F28 | 10 A* | Alimentación del vehículo – inyector de combustible |
| F29 | 2 5A* | Desempañador de la luneta trasera |
| F30 | – | No utilizado |
| F31 | 5A* | Ventilador de refrigeración del aceite de la transmisión (específico para Oriente Medio) |
| F32 | 15 A* | Alimentación del vehículo |
| F33 | 10 A* | Alimentación del vehículo 2 |
| F34 | 10 A* | Alimentación del vehículo 3 |
| F35 | 15 A* | Alimentación del vehículo 4 |
| F36 | 5A* | Rejillas de ventilación activas |
| F37 | 10 A* | Sensor de clasificación de pasajeros; Alimentación del intermitente de desactivación del airbag del pasajero. |
| F38 | 5A* | Módulo de control del motor; Alimentación de encendido del módulo de control de la transmisión. |
| F39 | 5A* | Luces diurnas; Alimentación de encendido del módulo de control de los faros. |
| F40 | 5A* | Asistencia electrónica a la dirección |
| F41 | 20A* | Módulo de control de los sistemas de la carrocería |
| F42 | 15 A* | Luneta trasera |
| F43 | 15 A* | Faros |
| F44 | 15 A* | Faros antiniebla delanteros para luces diurnas |
| F45 | – | No utilizado |
| F46 | 50A** | Módulos inteligentes del motor del limpiaparabrisas |
| F47 | – | No utilizado |
| F48 | 5A* | Teclado |
| R1 | – | No utilizado |
| R2 | Microrelé | Bocina |
| R3 | – | Ventilador de refrigeración del aceite de la transmisión (especificación para Oriente Medio) |
| R4 | – | Faros antiniebla delanteros para luces diurnas |
| R5 | – | No utilizado |
| R6 | – | No utilizado |
| R7 | – | No utilizado |
| R8 | Minirelé | Relé auxiliar retardado |
| R9 | – | No utilizado |
| R10 | Minirelé | Relé del motor de arranque |
| R11 | Microrelé | Compresor del aire acondicionado |
| R12 | Relé de potencia | Ventilador de refrigeración |
| R13 | Minirelé | Ventilador de la calefacción |
| R14 | Minirelé | Relé de control del motor |
| R15 | Relé de potencia | Luneta trasera calefactada |
| R16 | Relé de potencia | Encendido 15 |
| * Minifusibles ** Fusibles de cartucho |
Maletero
Asignación de fusibles en el maletero (2013)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 5A | Función de apertura/cierre del portón trasero sin manos |
| F2 | 10A | Módulo del vehículo sin llave |
| F3 | 5A | Manillas de las puertas del vehículo sin llave |
| F4 | 25A | Grupo de control de la puerta delantera izquierda |
| F5 | 25A | Grupo de control de la puerta delantera derecha |
| F6 | 25A | Grupo de control de la puerta trasera izquierda |
| F7 | 25A | Grupo de control de la puerta trasera derecha |
| F8 | – | No utilizado |
| F9 | 25A | Motor del asiento del conductor |
| F10 | – | No utilizado |
| F11 | 5A | Alimentación de la bobina del relé de encendido trasero |
| F12 | 10A | Sistema de calefacción, ventilación y aire acondicionado (vehículos con sistema Start-Stop) |
| F13 | 5A | Grupo de intermitentes (vehículos con sistema Start-Stop) |
| F14 | 7,5A | Pantalla de información y sistema electrónico; Sistema SYNC; Módulo del sistema de localización por satélite (vehículos con sistema Start-Stop). |
| F15 | 15A | Grupo de audio (vehículos con sistema Start-Stop) |
| F16 | – | No utilizado |
| F17 | – | No utilizado |
| F18 | – | No utilizado |
| F19 | – | No utilizado |
| F20 | – | No utilizado |
| F21 | – | No utilizado |
| F22 | – | No utilizado |
| F23 | – | No utilizado |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F24 | 30A | Tomas de corriente adicionales en CA/CC |
| F24 | 20A | Tomas de corriente adicionales traseras |
| F25 | 25A | Apertura/cierre eléctrico del portón trasero |
| F26 | 40A | Accesorios, módulo de remolque |
| F27 | 20A | Tomas de corriente adicionales en el maletero |
| F28 | – | No utilizado |
| F29 | 5A | Sistema de monitorización de ángulo muerto; Sensor de cámara frontal; Sistema de control de velocidad adaptativo; Cámara trasera con sistema de asistencia activa al aparcamiento; Señal de encendido del módulo de calidad de tensión. |
| F30 | 5A | Botón del sistema de asistencia al aparcamiento |
| F31 | – | No utilizado |
| F32 | 5A | Señal de encendido de la toma de corriente adicional en CC/CA |
| F33 | – | No utilizado |
| F34 | 20A | Asiento del conductor calefactado |
| F35 | 20A | Asiento del pasajero calefactado |
| F36 | – | No utilizado |
| F37 | – | No utilizado |
| F38 | – | No utilizado |
| F39 | – | No utilizado |
| F40 | – | No utilizado |
| F41 | – | No utilizado |
| F42 | – | No utilizado |
| F43 | – | No utilizado |
| F44 | – | No utilizado |
| F45 | – | No utilizado |
| F46 | 10A | Sistema de monitorización de ángulo muerto; Sensor de cámara frontal; Sistema de control de velocidad adaptativo; Cámara trasera con sistema de asistencia activa al aparcamiento (vehículos con sistema Start-Stop). |
| Relé | Descripción |
|---|---|
| R1 | No utilizado. |
| R2 | Señal acústica. |
| R3 | Filtración del filtro de partículas diésel. |
| R4 | No utilizado. |
| R5 | No utilizado. |
| R6 | No utilizado. |
| R7 | Parabrisas calefactado. |
| R8 | No utilizado. |
| R9 | Boquilla de pulverización del faro. |
| R10 | Motor de arranque |
| R11 | Compresor del aire acondicionado. |
| R12 | Ventilador |
| R13 | Motor del ventilador. |
| R14 | Módulo de control del motor. |
| R15 | Luneta trasera calefactada. |
| R16 | Carga. |
Maletero
Asignación de fusibles en el maletero (2014, 2015)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 5 A | Módulo de control de la función de apertura/cierre del portón trasero sin manos. |
| F2 | 10 A | Módulo del vehículo sin llave. |
| F3 | 5 A | Manillas de las puertas del vehículo sin llave. |
| F4 | 25 A | Grupo de control de la puerta delantera izquierda. |
| F5 | 25 A | Grupo de control de la puerta delantera derecha. |
| F6 | 25 A | Grupo de control de la puerta trasera izquierda. |
| F7 | 25 A | Grupo de control de la puerta trasera derecha. |
| F8 | – | No utilizado. |
| F9 | 25 A | Motor del asiento del conductor. |
| F10 | – | No utilizado. |
| F11 | 5 A | Alimentación de la bobina del relé de encendido trasero. |
| F12 | 10 A | Sistema de calefacción, ventilación y aire acondicionado – vehículos con sistema Start-Stop. |
| F13 | 5 A | Grupo de indicadores – vehículos con sistema Start-Stop. |
| F14 | 7,5 A | Pantalla de información y sistema electrónico; Módulo SYNC; Módulo del sistema de localización por satélite – vehículos con sistema Start-Stop. |
| F15 | 15 A | Grupo de audio – vehículos con sistema Start-Stop. |
| F16 | – | No utilizado. |
| F17 | – | No utilizado. |
| F18 | – | No utilizado. |
| F19 | – | No utilizado. |
| F20 | – | No utilizado. |
| F21 | – | No utilizado. |
| F22 | – | No utilizado. |
| F23 | – | No utilizado. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F24 | 30 A | Tomas de corriente adicionales en corriente alterna/constante. |
| F24 | 20 A | Tomas de corriente adicionales traseras. |
| F25 | 25 A | Apertura/cierre eléctrico del portón trasero. |
| F26 | 40 A | Accesorios. Módulo de remolque. |
| F27 | 20 A | Tomas de corriente adicionales en el maletero. |
| F28 | – | No utilizado. |
| F29 | 5 A | Monitorización de ángulo muerto; Sensor de cámara frontal; Sistema de control de velocidad adaptativo; Cámara trasera con sistema de asistencia activa al aparcamiento; Señal de encendido del módulo de calidad de tensión. |
| F30 | 5 A | Botón del sistema de asistencia al aparcamiento. |
| F31 | – | No utilizado. |
| F32 | 5 A | Señal de encendido de la toma de corriente adicional en corriente constante/alterna. |
| F33 | – | No utilizado. |
| F34 | 20 A | Asiento del conductor calefactado. |
| F35 | 20 A | Asiento del pasajero calefactado. |
| F36 | – | No utilizado. |
| F37 | – | No utilizado. |
| F38 | – | No utilizado. |
| F39 | – | No utilizado. |
| F40 | – | No utilizado. |
| F41 | – | No utilizado. |
| F42 | – | No utilizado. |
| F43 | – | No utilizado. |
| F44 | – | No utilizado. |
| F45 | – | No utilizado. |
| F46 | 10 A | Monitorización de ángulo muerto; Sensor de cámara frontal; Sistema de control de velocidad adaptativo; Cámara trasera con sistema de asistencia activa al aparcamiento – vehículos con sistema Start-Stop. |
| Relé | Descripción |
|---|---|
| R1 | Interruptor de encendido. |
| R2 | No utilizado. |
| R3 | No utilizado. |
| R4 | No utilizado. |
| R5 | No utilizado. |
| R6 | No utilizado. |
Ford Kuga – esquema de fusibles
Año de fabricación: 2016, 2017, 2018, 2019.
Los fusibles del encendedor de cigarrillos (tomas de corriente) son el fusible F61 (encendedor de cigarrillos, toma de corriente) en el panel de fusibles del salpicadero, los fusibles F15 (encendedor de cigarrillos delantero / toma de corriente), F17 (toma de corriente trasera, si está presente en el equipamiento) y F18 (alimentación central) en el panel de fusibles del compartimento del motor y el fusible F27 (toma de corriente del maletero) en el panel de fusibles del maletero.
Ubicación del panel de fusibles
Compartimento de pasajeros
El panel de fusibles se encuentra a la derecha, debajo de la guantera (retire la parte inferior del compartimento).
Compartimento del motor
El panel de distribución de energía se encuentra en el compartimento del motor (izquierda).
Maletero
El panel de fusibles se encuentra en el maletero, detrás del compartimento de pasajeros.
2016
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2016)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F56 | 20A | Alimentación de la bomba de combustible, medidor de masa de aire. |
| F57 | — | No utilizado. |
| F58 | 5A | No utilizado (reserva). |
| F59 | 5A | Transceptor de alarma pasiva. |
| F60 | 10 A | Luz interior; Conjunto de interruptores de la puerta del conductor; Iluminación de la guantera; Grupo de interruptores de la consola del techo. |
| F61 | 20A | Encendedor de cigarrillos; Toma de corriente. |
| F62 | 5A | Módulo del sensor de lluvia; Módulo del sensor de luz. |
| F63 | 10 A | Módulo del sensor delantero; Radar predictivo. |
| F64 | — | No utilizado. |
| F65 | 10 A | Desbloqueo del portón trasero. |
| F66 | 20A | Desbloqueo de la puerta del conductor. |
| F67 | 7,5A | SYNC; Pantalla multifunción; Módulo del sistema de posicionamiento global. |
| F68 | 15A | Bloqueo electrónico de la columna de dirección. |
| F69 | 5A | Panel de instrumentos. |
| F70 | 20A | Cierre centralizado y alimentación de desbloqueo. |
| F71 | 7,5A | Regulador de calefacción (aire acondicionado manual); Control electrónico automático de temperatura dual. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F72 | 7,5A | Conexión del bus de datos. |
| F73 | 7,5A | Módulo del volante. |
| F74 | 15A | Alimentación de los faros. |
| F75 | 15A | Faros antiniebla. |
| F76 | 10 A | Luz de marcha atrás. |
| F77 | 20A | Bomba del lavaparabrisas. |
| F78 | 5A | Encendido; Botón de arranque. |
| F79 | 15A | Radio; Embellecedor electrónico; Interruptor de luces de emergencia; Interruptor de bloqueo de puertas. |
| F80 | 20A | Alimentación del techo solar. |
| F81 | 5A | Alimentación del sensor de movimiento interior; Alimentación del receptor de radiofrecuencia; Techo panorámico/abierto. |
| F82 | 20A | Bomba del lavaparabrisas. |
| F83 | 20A | Cierre centralizado. |
| F84 | 20A | Relé de bloqueo/desbloqueo; Relé del portón trasero. |
| F85 | 7,5 A | Electrónica 15 de desplazamiento. |
| F86 | 10 A | Módulo de airbag; Sistema de clasificación de pasajeros; Indicador de desactivación del airbag del pasajero. |
| F87 | 15A | Volante calefactado. |
| F88 | 25A | Alimentación KL30. |
| F89 | — | No utilizado. |
Compartimento del motor
Asignación de fusibles en la caja de distribución (2016)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F7 | 50A** | Sistema antibloqueo y bomba del programa electrónico de estabilidad. |
| F8 | 30 A** | Unidad de válvula electrónica del programa de estabilidad. |
| F9 | — | No utilizado. |
| F10 | 40A** | Motor del ventilador de la calefacción. |
| F11 | — | No utilizado. |
| F12 | 30 A** | Relé del módulo de control del sistema de transmisión. |
| F13 | 30 A** | Relé del motor de arranque. |
| F14 | 25A** | Elevalunas eléctrico trasero (sin controlador de puerta). |
| F15 | 20A** | Encendedor de cigarrillos delantero o toma de corriente. |
| F 16 | 25A** | Elevalunas delantero (sin controlador de puerta). |
| F17 | 20A** | Toma de corriente trasera. |
| F18 | 20A** | Fuente de alimentación central. |
| F19 | 5A* | Sistema antibloqueo y programa electrónico de estabilidad. |
| F20 | 15 A* | Bocina. |
| F21 | 5A* | Interruptor de luz de freno. |
| F22 | 15 A* | Sistema de monitorización de la batería. |
| F23 | 5A* | Bobinas de relé. |
| F24 | 5A* | Módulo del interruptor de luz. |
| F25 | 10 A* | Sistema de clasificación de pasajeros. |
| F26 | 2 5A* | Bomba de aceite. |
| F27 | 15 A* | Embrague del aire acondicionado. |
| F28 | 10 A* | Alimentación del vehículo – inyector de combustible (motor 2,5L). |
| F29 | — | No utilizado. |
| F30 | 10 A* | Parabrisas parcialmente calefactado. |
| F31 | — | No utilizado. |
| F32 | 15 A* | Alimentación del vehículo (motor 2,0 l y 2,5 l). |
| F32 | 10 A* | Alimentación del vehículo (motor 1,5 l). |
| F33 | 10 A* | Alimentación del vehículo 2 (motor 2,0 l y 2,5 l). |
| F33 | 15 A* | Alimentación del vehículo 2 (motor 1,5L). |
| F34 | 10 A* | Alimentación del vehículo 3. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F35 | 15 A* | Alimentación del vehículo 4 (motor 2,0 l y 2,5 l). |
| F35 | 10 A* | Alimentación del vehículo 4 (motor 1,5 l). |
| F36 | 5A* | Persianas activas. |
| F37 | 10 A* | Indicador de desactivación del airbag del pasajero. |
| F38 | 5A* | Módulo de control del motor y alimentación de encendido del módulo de control de la transmisión. |
| F39 | 20A* | Asiento del conductor calefactado. |
| F40 | 5A* | Dirección asistida electrónica 15. |
| F41 | 20A* | Alimentación del módulo de control de la carrocería 15. |
| F42 | 15 A* | Limpiaparabrisas trasero. |
| F43 | 15 A* | Alimentación del módulo de control de los faros. |
| F44 | 5A* | Radar predictivo. |
| F45 | 20A* | Asiento del pasajero calefactado. |
| F46 | 40A** | Módulos inteligentes del motor del limpiaparabrisas. |
| F47 | — | No utilizado. |
| F48 | 5A | Teclado. |
| R1 | — | No utilizado. |
| R2 | Microrelé | Bocina. |
| R3 | Microrelé | Relé calefactado de la luneta trasera (sin controlador de puerta); |
| R4 | Microrelé | Faros antiniebla delanteros para luces diurnas. |
| R5 | — | No utilizado. |
| R6 | — | No utilizado. |
| R7 | — | No utilizado. |
| R8 | Relé de potencia | Relé de dispositivo auxiliar retardado. |
| R9 | — | No utilizado. |
| R10 | Minirelé | Relé del motor de arranque. |
| R11 | Microrelé | Interruptor del aire acondicionado. |
| R12 | Relé de potencia | Ventilador de refrigeración. |
| R13 | Minirelé | Ventilador de la calefacción. |
| R14 | Minirelé | Relé de control del motor. |
| R15 | Relé de potencia | Luneta trasera calefactada. |
| R16 | Relé de potencia | Encendido 15. |
| * Minifusibles ** Fusibles de cartucho |
Maletero
Asignación de fusibles en el maletero (2016)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F1 | 5A | Módulo de acceso a la puerta sin manos. |
| F2 | 10 A | Módulo del vehículo sin llave. |
| F3 | 5A | Manillas de las puertas del vehículo sin llave. |
| F4 | 25A | Controlador de la puerta delantera izquierda. |
| F5 | 25A | Controlador de la puerta delantera derecha. |
| F6 | 25A | Controlador de la puerta trasera izquierda. |
| F7 | 25A | Controlador de la puerta trasera derecha. |
| F8 | 25A | Asiento del pasajero. |
| F9 | 25A | Asiento del conductor. |
| F10 | 5A | Alimentación de la lógica del módulo de memoria del asiento del conductor. |
| F11 | 5A | Alimentación de la bobina de encendido trasera. |
| F12 | — | No utilizado. |
| F13 | — | No utilizado. |
| F14 | — | No utilizado. |
| F15 | — | No utilizado. |
| F 16 | — | No utilizado. |
| F17 | — | No utilizado. |
| F18 | — | No utilizado. |
| F19 | — | No utilizado. |
| F20 | — | No utilizado. |
| F21 | — | No utilizado. |
| F22 | — | No utilizado. |
| F23 | 25A | Amplificador de audio. |
| F24 | 30A | Inversor de potencia CC/CA. |
| F25 | 25A | Puerta eléctrica. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F26 | 40A | Accesorios, módulo de remolque. |
| F27 | 20A | Fuente de alimentación en el maletero. |
| F28 | — | No utilizado. |
| F29 | 5A | Sistema de detección de ángulo muerto; Cámara de marcha atrás con asistente de aparcamiento. |
| F30 | 5A | Módulo de asistencia al aparcamiento. |
| F31 | — | No utilizado. |
| F32 | 5A | Inversor de potencia CC/CA. |
| F33 | — | No utilizado. |
| F34 | — | No utilizado. |
| F35 | — | No utilizado. |
| F36 | — | No utilizado. |
| F37 | — | No utilizado. |
| F38 | — | No utilizado. |
| F39 | — | No utilizado. |
| F40 | — | No utilizado. |
| F41 | — | No utilizado. |
| F42 | — | No utilizado. |
| F43 | — | No utilizado. |
| F44 | — | No utilizado. |
| F45 | — | No utilizado. |
| F46 | 5A | Bobina del relé del espejo calefactado. |
| R1 | Relé de potencia | Relé auxiliar de retardo. |
| R2 | Minirelé | Relé trasero 15. |
| R3 | Microrelé | Relé calefactado de la luneta trasera. |
| R4 | — | No utilizado. |
| R5 | — | No utilizado. |
| R6 | Microrelé | Relé calefactado de los espejos exteriores. |
2017
Compartimento de pasajeros
Asignación de fusibles en el compartimento de pasajeros (2017)
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| F56 | 20A | Alimentación de la bomba de combustible. |
| F57 | — | No utilizado. |
| F58 | 5A | Relé de iluminación interior. |
| F59 | 5A | Transceptor de alarma pasiva. |
| F60 | 10 A | Luz interior; Conjunto de interruptores de la puerta del conductor; Iluminación de la guantera; Grupo de interruptores de la consola del techo. |
| F61 | 20A | Encendedor de cigarrillos; Toma de corriente. |
| F62 | 5A | Módulo del sensor de lluvia; Módulo del sensor de luz. |
| F63 | 10 A | Módulo del sensor delantero; Radar predictivo. |
| F64 | — | No utilizado. |
| F65 | 10 A | Desbloqueo del portón trasero. |
| F66 | 20A | Desbloqueo de la puerta del conductor. |
| F67 | 7,5A | SYNC; Pantalla multifunción; Módulo del sistema de posicionamiento global. |
| F68 | 15A | Volante bloqueado electrónicamente. |
| F69 | 5A | Panel de instrumentos. |
| F70 | 20A | Cierre centralizado y alimentación de desbloqueo. |
| F71 | 7,5A | Cabezal de control de calefacción (aire acondicionado manual); Ajuste automático de temperatura dual electrónico. |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| F72 | 7,5A | Conexión del bus de datos. |
| F73 | 7,5A | Módulo del volante. |
| F74 | 15A | Alimentación de los faros. |
| F75 | 15A | Faros antiniebla. |
| F76 | 10 A | Luz de marcha atrás. |
| F77 | 20A | Bomba del lavaparabrisas. |
| F78 | 5A | Encendido; Botón de arranque; Módulo del vehículo sin llave. |
| F79 | 15A | Radio; Panel de acabado electrónico; Interruptor de luces de emergencia; Interruptor de bloqueo de puertas. |
| F80 | 20A | Alimentación del techo solar. |
| F81 | 5A | Alimentación del sensor de movimiento interior (2018); Alimentación del receptor de radiofrecuencia; Techo panorámico/abierto. |
| F82 | 20A | Bomba del lavaparabrisas. |
| F83 | 20A | Cierre centralizado. |
| F84 | 20A | Relé de bloqueo/desbloqueo; Relé del portón trasero. |
| F85 | 7,5 A | Desplazamiento electrónico 15. |
| F86 | 10 A | Módulo de airbag; Sistema de clasificación de pasajeros; Indicador de desactivación del airbag del pasajero. |
| F87 | 15A | Volante calefactado. |
| F88 | 25A | Alimentación KL30. |
| F89 | — | No utilizado. |
Compartimento del motor
Asignación de fusibles en la caja de distribución (2017)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| F7 | 50A** | Sistema de frenos antibloqueo y bomba del programa electrónico de estabilidad. |
| F8 | 30A** | Válvula electrónica del programa de estabilidad. |
| F9 | 40A** | Ventilador de refrigeración (600W) |
| F9 | 50A** | Ventilador de refrigeración (390W y 750W). |
| F10 | 40A** | Motor del ventilador de calefacción. |
| F11 | 30A** | Alimentación del módulo de control de la carrocería; Módulo de calidad de tensión. |
| F12 | 30A | Relé del módulo de control del sistema de transmisión. |
| F13 | 30A | Relé del motor de arranque. |
| F14 | 25A** | Ventilador de refrigeración (600W y 750W). |
| F15 | 20A** | Encendedor de cigarrillos delantero o toma de corriente. |
| F 16 | — | No se utiliza. |
| F17 | 40A** | Ventilador de refrigeración (600W). |
| F17 | 50A** | Ventilador de refrigeración (750W). |
| F18 | 20A** | Fuente de alimentación central. |
| F19 | 5A* | Sistema de frenos antibloqueo y programa electrónico de estabilidad 15 avance. |
| F20 | 15 A* | Bocina. |
| F21 | 5A* | Interruptor de luz de freno. |
| F22 | 15 A* | Sistema de monitoreo de batería. |
| F23 | 5A* | Bobinas de relé. |
| F24 | 5A* | Módulo de interruptor de luz. |
| F25 | 10 A* | Sistema de clasificación de pasajeros. |
| F26 | 2 5A* | Bomba de aceite. |
| F27 | 15 A* | Embrague del aire acondicionado. |
| F28 | 10 A* | Alimentación del vehículo – inyector de combustible (motor 2.5L); Sistema de información de punto ciego y cámara de marcha atrás (vehículos equipados con función stop/start). |
| F29 | — | No se utiliza. |
| F30 | 10 A* | Ventana delantera parcialmente calefactada. |
| F31 | 5A* | Bobina del relé de control del sistema de transmisión. |
| F32 | 15 A* | Alimentación del vehículo (motor 2.0L y 2.5L). |
| F32 | 10 A* | Alimentación del vehículo (motor 1.5L). |
| F33 | 10 A* | Alimentación del vehículo 2 (motor 2.0L y 2.5L). |
| F33 | 15 A* | Alimentación del vehículo 2 (motor 1.5L). |
| Número | Amperios [A] | Descripción |
|---|---|---|
| F34 | 10 A* | Alimentación del vehículo 3. |
| F35 | 15 A* | Alimentación del vehículo 4 (motor 2.0L y 2.5L). |
| F35 | 10 A* | Alimentación del vehículo 4 (motor 1.5L). |
| F36 | 5A* | Persianas activas. |
| F37 | 10 A* | Indicador de desactivación del airbag del pasajero. |
| F38 | 5A* | Módulo de control del motor y alimentación de encendido del módulo de control de la transmisión. |
| F39 | 20A* | Asiento del conductor calefactado. |
| F40 | 5A* | Dirección asistida electrónica 15. |
| F41 | 20A* | Alimentación del módulo de control de la carrocería 15. |
| F42 | 15 A* | Limpiaparabrisas trasero. |
| F43 | 15 A* | Alimentación del módulo de control de los faros. |
| F44 | 5A* | Radar predictivo. |
| F45 | 20A* | Asiento del pasajero calefactado. |
| F46 | 40A** | Módulos inteligentes del motor del limpiaparabrisas. |
| F47 | — | No se utiliza. |
| F48 | 5A | Teclado de botones. |
| R1 | Microrelé | Ventilador de refrigeración (750W). |
| R2 | Microrelé | Bocina. |
| R3 | — | No se utiliza. |
| R4 | — | No se utiliza. |
| R5 | Microrelé | Ventilador de refrigeración (750W). |
| R6 | Microrelé | Ventilador de refrigeración (600W y 750W). |
| R7 | Relé de potencia | Ventana delantera parcialmente calefactada. |
| R8 | Minirelé | Elevalunas eléctricos delanteros de alta corriente; |
| R9 | — | No se utiliza. |
| R10 | Minirelé | Relé del motor de arranque. |
| R11 | Microrelé | Interruptor del aire acondicionado. |
| R12 | Relé de potencia | Ventilador de refrigeración. |
| R13 | Minirelé | Ventilador de calefacción. |
| R14 | Minirelé | Relé de control del motor. |
| R15 | Relé de potencia | Ventilador de refrigeración (600W y 750W). |
| R16 | Relé de potencia | Encendido 15. |
| * Minifusibles ** Fusibles de cartucho |
Maletero
Asignación de fusibles en el maletero (2017)
| Número | Amperios [A] | Descripción |
|---|---|---|
| F1 | 5A | Módulo de acceso a puertas sin manos. |
| F2 | 15A | Espejo exterior calefactado (sin controlador de puerta); Estacionamiento de limpiaparabrisas calefactado. |
| F3 | 5A | Manijas de las puertas del vehículo sin llave. |
| F4 | 25A | Actuador de la puerta delantera izquierda. |
| F5 | 25A | Actuador de la puerta delantera derecha. |
| F6 | 25A | Actuador de la puerta trasera izquierda. |
| F7 | 25A | Actuador de la puerta trasera derecha. |
| F8 | 25A | Asiento del pasajero. |
| F9 | 25A | Asiento del conductor. |
| F10 | 5A | Alimentación de la lógica del módulo de memoria del asiento del conductor. |
| F11 | 5A | Alimentación de la bobina de encendido trasera. |
| F12 | — | No se utiliza. |
| F13 | — | No se utiliza. |
| F14 | 25A |
Ford Kuga – esquema de la caja de fusibles
Año de fabricación: 2019, 2020, 2021, 2022.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Ford Kuga son los fusibles 62 (delantero) y 61 (maletero) en la caja de fusibles del compartimento del motor. En los modelos 2021 y 2022, los fusibles son 71 (delantero) y 61 (maletero) en la caja de fusibles del compartimento del motor.
Vehículos fabricados del 02.12.2019 al 27.09.2020.
Ubicación
En la imagen superior, la caja de fusibles está marcada con la letra G.
Caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 A | Calentador del filtro de combustible (diésel). |
| 2 | 40 A | Calefacción del parabrisas, lado izquierdo. |
| 3 | 10 A | No se utiliza (reserva). |
| 4 | 60 A | Calentador auxiliar (gasolina, diésel). |
| 5 | 40 A | Calentador auxiliar (gasolina, diésel). |
| 6 | 40 A | Calentador auxiliar (gasolina, diésel). |
| 7 | 40 A | Calefacción del parabrisas, lado derecho. |
| 8 | — | No se utiliza. |
| 9 | 60 A | Módulo de bujías incandescentes (diésel). |
| 10 | 30 A | Motor de arranque. |
| 11 | 15 A | Módulo de control del tren motriz. |
| 12 | 15 A | Módulo de control del tren motriz. |
| 13 | 15 A | Módulo de control del tren motriz. |
| 14 | 15 A | Módulo de control del tren motriz. |
| 15 | 15 A | Módulo de control del tren motriz (diésel). |
| 16 | — | No se utiliza. |
| 17 | 20 A | Bloqueo de la columna de dirección. |
| 18 | 10 A | Módulo de control del tren motriz. |
| 19 | 10 A | Módulo del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 20 | 5 A | Módulo de control de potencia (diésel). |
| 21 | 5 A | Calentador de combustible. |
| 22 | 5 A | Módulo electrónico de control de batería (híbrido). |
| 23 | 5 A | Bombilla de la puerta de carga (híbrido). |
| 24 | 20 A | Amplificador. |
| 25 | 20 A | Calentador de manguera de presión (diésel). |
| 26 | 10 A | Módulo de control de potencia del reductor (diésel). |
| 27 | 20 A | Calentador del depósito (diésel). |
| 28 | 10 A | Interruptor de encendido y apagado de frenos; Grupo de interruptores de faros. |
| 29 | 5 A | Módulo de control del tren motriz (híbrido). |
| 30 | 10 A | Bomba de aceite de la transmisión (híbrido). |
| 31 | 5 A | Sistema de asistencia electrónica a la dirección. |
| 32 | 30 A | Módulo de control de sistemas de carrocería. |
| 33 | 10 A | Cámara delantera del sistema de asistencia al estacionamiento; Cámara trasera; Sistema de monitoreo de punto ciego; Control de crucero adaptativo. |
| 34 | 10 A | Ajuste de la orientación de los faros. |
| 35 | 15 A | Volante calefactado. |
| 36 | 10 A | Módulo de control del tren motriz (híbrido); Módulo de control de la transmisión (diésel). |
| 37 | 20 A | Señal acústica. |
| 38 | 40 A | Motor del ventilador. |
| 39 | — | No se utiliza. |
| 40 | 15 A | No se utiliza (reserva). |
| 41 | 20 A | Amplificador. |
| 42 | 30 A | Asiento del conductor ajustable eléctricamente. |
| 43 | 50 A | Bomba de agua eléctrica (híbrido). |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 44 | 40 A | Módulo de remolque. |
| 45 | 30 A | Asiento del pasajero ajustable eléctricamente. |
| 46 | 20 A | No se utiliza (reserva). |
| 47 | 20 A | Asientos calefactados. |
| 48 | 40 A | Válvulas de control del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 49 | 60 A | Bomba de control del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 50 | 60 A | Ventilador |
| 51 | 30 A | Techo corredizo. |
| 52 | 5 A | Convertidor CC/CC (híbrido). |
| 53 | 10 A | Módulo de control de carga de batería (híbrido). |
| 54 | — | No se utiliza. |
| 55 | 20 A | Módulo de control de la transmisión (Diésel). |
| 56 | — | No se utiliza. |
| 57 | 10 A | Conector de diagnóstico. |
| 58 | 40 A | Caja de distribución adicional (híbrido). |
| 59 | 40 A | Módulo de control de sistemas de carrocería. |
| 60 | — | No se utiliza. |
| 61 | 20 A | Tomas de corriente en el maletero. |
| 62 | 20 A | Tomas de corriente en la consola. |
| 63 | 30 A | No se utiliza (reserva). |
| 64 | 30 A | Apertura/cierre eléctrico del portón trasero. |
| 65 | — | No se utiliza. |
| 66 | 20 A | Módulo de asiento trasero calefactado. |
| 67 | 20 A | Calentador de combustible. |
| 68 | 5 A | Sensor de flujo de aire y sensor de temperatura del aire de admisión (gasolina). |
| 69 | 15 A | Inyectores de combustible (gasolina, híbrido). |
| 70 | 20 A | Tomas de corriente en la consola delantera. |
| 71 | 20 A | Tomas de corriente en el compartimento del sistema multimedia. |
| 72 | 20 A | Limpiaparabrisas trasero. |
| 73 | — | No se utiliza. |
| 74 | 30 A | Motor del limpiaparabrisas delantero. |
| 75 | 10 A | No se utiliza (reserva). |
| 76 | 30 A | Calefacción de la luneta trasera. |
| 77 | — | No se utiliza. |
| 78 | 10 A | Embrague del aire acondicionado. |
| 79 | 10 A | Pulverizador de faros. |
| 80 | 20 A | Bomba de combustible. |
| 81 | 10 A | Bomba del limpiaparabrisas trasero. |
| 82 | 40 A | Inversor de corriente. |
| 83 | — | No se utiliza. |
| 84 | 40 A | Módulo de control del sistema de propulsión. |
| 85 | 5 A | Sensor de lluvia. |
| 86 | — | No se utiliza. |
| 87 | — | No se utiliza. |
| 88 | — | No se utiliza. |
Caja de fusibles en el habitáculo
La caja de fusibles se encuentra debajo del habitáculo.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 5 A | Módulo de control del sistema de seguridad suplementario. |
| 2 | 5 A | Asientos traseros calefactados. |
| 3 | 10 A | Módulo de control del sistema de asistencia activa al estacionamiento. |
| 4 | 10 A | Interruptor de encendido. |
| 5 | 20 A | Bloqueo; Desbloqueo. |
| 6 | 10 A | Techo corredizo; Convertidor CC. |
| 7 | 30 A | Módulo de la puerta del pasajero. |
| 8 | 5 A | No utilizado. |
| 9 | Espejo electrocrómico; Módulo de procesamiento de imágenes A; Indicador de desconexión del airbag del pasajero. | |
| 10 | 10 A | Módulo de la unidad de control del sistema telemático. |
| 11 | 5 A | Apertura/cierre eléctrico del portón trasero; Módulo de control de la función de apertura/cierre del portón trasero sin manos. |
| 12 | 5 A | Módulo de control central de la alarma. |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 15 A | Cierre de la puerta del conductor; Bloqueo de apertura de puertas para niños. |
| 14 | 30 A | Módulo de la puerta del conductor. |
| 15 | 15 A | No se utiliza (reserva). |
| 16 | 15 A | No se utiliza (reserva). |
| 17 | 15 A | SYNC; Módulo transceptor; Panel de control integrado. |
| 18 | 7,5 A | Módulo de pantalla de alta resolución; Módulo de carga inalámbrica de accesorios. |
| 19 | 7,5 A | Sirena de alarma alimentada por batería. |
| 20 | 10 A | No se utiliza (reserva). |
| 21 | 7,5 A | Sistema de calefacción, ventilación y aire acondicionado; Módulo electrónico de cambio de marchas. |
| 22 | 7,5 A | Juego de intermitentes; Módulo de puerta de enlace; Módulo de control de la columna de dirección. |
| 23 | 20 A | Sistema de audio. |
| 24 | 20 A | No se utiliza (reserva). |
| 25 | 30 A | No se utiliza (reserva). |
Vehículos fabricados del 08.02.2021 al 21.06.2021
Ubicación
Caja de fusibles en el compartimento del motor
Caja de fusibles en el habitáculo
La caja de fusibles se encuentra debajo del compartimento de almacenamiento.
Caja de fusibles en el compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30 A | Calentador del filtro de combustible (diésel). |
| 2 | 40 A | Calefacción del parabrisas, lado izquierdo. |
| 3 | 10 A | No se utiliza (reserva). |
| 4 | 60 A | Calentador auxiliar (gasolina, diésel). |
| 5 | 40 A | Calentador auxiliar (gasolina, diésel). |
| 6 | 40 A | Calentador auxiliar (gasolina, diésel). |
| 7 | 40 A | Calefacción del parabrisas, lado derecho. |
| 8 | — | No se utiliza. |
| 9 | 60 A | Módulo de bujías incandescentes (diésel). |
| 10 | 30 A | Motor de arranque. |
| 11 | 15 A | Módulo de control de la unidad de potencia. |
| 12 | 15 A | Módulo de control de la unidad de potencia. |
| 13 | 15 A | Módulo de control de la unidad de potencia. |
| 14 | 15 A | Módulo de control de la unidad de potencia. |
| 15 | 15 A | Módulo de control de la unidad de potencia (diésel). |
| 16 | — | No se utiliza. |
| 17 | 20 A | Bloqueo de la columna de dirección. |
| 18 | 10 A | Módulo de control de la unidad de potencia. |
| 19 | 10 A | Módulo del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 20 | 5 A | Módulo de control de potencia (diésel). |
| 21 | 5 A | Calentador de combustible. |
| 22 | 5 A | Módulo electrónico de control de batería (híbrido). |
| 23 | 5 A | Bombilla de la puerta de carga (híbrido). |
| 24 | 20 A | Amplificador. |
| 25 | 20 A | Calentador de manguera de presión (diésel). |
| 26 | 10 A | Módulo de control de potencia del reductor (diésel). |
| 27 | 20 A | Calentador del depósito (diésel). |
| 28 | 10 A | Interruptor de encendido y apagado de frenos; Grupo de interruptores de faros. |
| 29 | 5 A | Módulo de control de la unidad de potencia (híbrido). |
| 30 | 10 A | Bomba de aceite de la transmisión (híbrido). |
| 31 | 5 A | Sistema de asistencia electrónica a la dirección. |
| 32 | 30 A | Módulo de control de sistemas de carrocería. |
| 33 | 10 A | Cámara delantera del sistema de asistencia al estacionamiento; Cámara trasera; Sistema de monitoreo de punto ciego; Control de crucero adaptativo. |
| 34 | 10 A | Ajuste de la orientación de los faros. |
| 35 | 15 A | Volante calefactado. |
| 36 | 10 A | Módulo de control de la unidad de potencia (híbrido); Módulo de control de la transmisión (diésel). |
| 37 | 20 A | Señal acústica. |
| 38 | 40 A | Motor del ventilador. |
| 39 | — | No se utiliza. |
| 40 | 15 A | No se utiliza (reserva). |
| 41 | 20 A | Amplificador. |
| 42 | 30 A | Asiento del conductor ajustable eléctricamente. |
| 43 | 50 A | Bomba de agua eléctrica (híbrido). |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 44 | 40 A | Módulo de remolque. |
| 45 | 30 A | Asiento del pasajero ajustable eléctricamente. |
| 46 | 20 A | No se utiliza (reserva). |
| 47 | 20 A | Asientos calefactados. |
| 48 | 40 A | Válvulas de control del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 49 | 60 A | Bomba de control del sistema de prevención de bloqueo de ruedas durante el frenado. |
| 50 | 60 A | Ventilador |
| 51 | 30 A | Techo corredizo. |
| 52 | 5 A | Cargador USB en la consola trasera. |
| 53 | 10 A | Módulo de control de carga de batería (híbrido). |
| 54 | — | No se utiliza. |
| 55 | 20 A | Módulo de control de la transmisión (diésel). |
| 56 | 5 A | Convertidor CC/CC (híbrido). |
| 57 | 10 A | Conector de diagnóstico. |
| 58 | 40 A | Caja de distribución adicional (híbrido). |
| 59 | 40 A | Módulo de control de sistemas de carrocería. |
| 60 | — | No se utiliza. |
| 61 | 20 A | Tomas de corriente en el compartimento del sistema multimedia. |
| 62 | 20 A | No se utiliza (reserva). |
| 63 | 30 A | No se utiliza (reserva). |
| 64 | 30 A | Apertura/cierre eléctrico del portón trasero. |
| 65 | — | No se utiliza. |
| 66 | 20 A | Módulo de asiento trasero calefactado. |
| 67 | 20 A | Calentador de combustible. |
| 68 | 5 A | Sensor de flujo de aire y sensor de temperatura del aire de admisión (gasolina). |
| 69 | 15 A | Inyectores de combustible (gasolina, híbrido). |
| 70 | — | No se utiliza. |
| 71 | 20 A | Tomas de corriente en el compartimento del sistema multimedia. |
| 72 | 20 A | Limpiaparabrisas trasero. |
| 73 | — | No se utiliza. |
| 74 | 30 A | Motor del limpiaparabrisas delantero. |
| 75 | 10 A | No se utiliza (reserva). |
| 76 | 30 A | Calefacción de la luneta trasera. |
| 77 | — | No se utiliza. |
| 78 | 10 A | Embrague del aire acondicionado. |
| 79 | 10 A | Boquilla pulverizadora del faro. |
| 80 | 20 A | Bomba de combustible. |
| 81 | 10 A | Bomba del limpiaparabrisas trasero. |
| 82 | 40 A | No se utiliza (reserva). |
| 83 | — | No se utiliza. |
| 84 | 40 A | Módulo de control del sistema de propulsión. |
| 85 | 5 A | Sensor de lluvia. |
| 86 | — | No se utiliza. |
| 87 | — | No se utiliza. |
| 88 | — | No se utiliza. |
Caja de fusibles en el habitáculo
La caja de fusibles se encuentra debajo del habitáculo.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 5 A | Módulo de control del sistema de seguridad suplementario. |
| 2 | 5 A | Asientos traseros calefactados. |
| 3 | 10 A | Módulo de control del sistema de asistencia activa al estacionamiento. |
| 4 | 10 A | Interruptor de encendido. |
| 5 | 20 A | Bloqueo; Desbloqueo. |
| 6 | 10 A | Ventana del techo. |
| 7 | 30 A | Módulo de la puerta del pasajero. |
| 8 | 5 A | No se utiliza. |
| 9 | Espejo electrocrómico; Módulo de procesamiento de imágenes A; Luz indicadora de desconexión del airbag del pasajero. | |
| 10 | 10 A | Módulo de la unidad de control del sistema telemático. |
| 11 | 5 A | Apertura/cierre eléctrico del portón trasero; Módulo de control de la función de apertura/cierre del portón trasero sin manos. |
| 12 | 5 A | Módulo de control central de la alarma. |
| 13 | 15 A | Cierre de la puerta del conductor; Bloqueo de apertura de puertas para niños. |
| 14 | 30 A | Módulo de la puerta del conductor. |
| 15 | 15 A | No se utiliza (reserva). |
| 16 | 15 A | No se utiliza (reserva). |
| 17 | 15 A | SYNC; Módulo transceptor; Panel de control integrado. |
| 18 | 7,5 A | Módulo de pantalla de alta resolución; Módulo de carga inalámbrica de accesorios. |
| 19 | 7,5 A | Sirena de alarma alimentada por batería. |
Acerca del Ford Kuga (2008-2022)
El Ford Kuga, fabricado entre 2008 y 2022, es un popular SUV que combina un diseño elegante con características prácticas. El modelo Kuga es conocido por su amplitud y comodidad, lo que lo hace ideal tanto para viajes familiares como para la conducción diaria. El vehículo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que garantizan un rendimiento fiable y un consumo de combustible eficiente. El Ford Kuga está equipado con tecnologías modernas y elementos de seguridad que aumentan la comodidad y la seguridad tanto del conductor como de los pasajeros.
Esquema de la caja de fusibles del Ford Kuga
Esta página muestra el esquema de la caja de fusibles del Ford Kuga, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
