Diagrama de fusibles y relés – Ford Transit Custom

Aplica a vehículos fabricados en los años:

Fusibles del encendedor de cigarrillos (tomas de corriente) (excepto 2.2L diésel): #F6, F7, F13, F14, F30 y F71 (230V) en la caja de fusibles del panel de instrumentos.

Diagrama de fusibles (excepto 2.2L diésel)

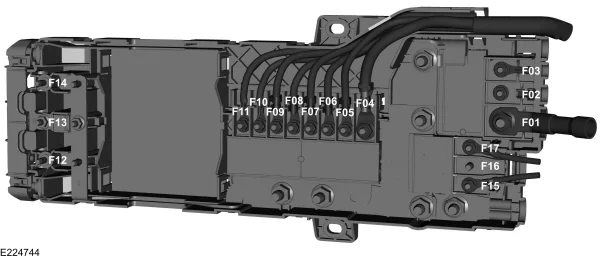

Caja de fusibles preliminar

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
		Fusibles principales
F1	470A	Caja de fusibles del compartimento del motor. Arranque. Alternador.
F2	100A	Caja de fusibles del habitáculo. Caja de fusibles del módulo de control de la carrocería.
F3	40A	Inversor de corriente continua (DC/AC).
F4	200A	Alimentación de la caja de fusibles del relé auxiliar 1.
F5	100A	Alimentación de la caja de fusibles del relé auxiliar 2.
F6	100A	Calefacción de la cabina.
F7	80A	Relé del parabrisas calefactado.
F8	100A	Caja de fusibles del habitáculo. Alimentación de la caja de fusibles del relé auxiliar 5.
F9	100A	Alimentación de la caja de fusibles del relé auxiliar 3.
F10	100A	Alimentación de la caja de fusibles del relé auxiliar 4.
F11	100A	Relé del módulo de control del sistema de transmisión.
F12	60A	Punto de alimentación auxiliar 1 (conexión de vehículo modificada).
F13	60A	Punto de alimentación auxiliar 2 (conexión de vehículo modificada).
F14	60A	Punto de alimentación auxiliar 3 (conexión de vehículo modificada).
F15	60A	Aire acondicionado trasero.
F 16	100A	No se utiliza.
F17	60A	Caravana (conexión de vehículo modificada).

Número	Amperios [A]	Descripción
		Fusibles y relés bajo la cubierta
F1	3A	Interruptor de luz exterior. Interruptor del calentador de agua. Interruptor de alimentación auxiliar.
F2	20A	Alimentación.
F3	20A	Potencia R1 (faro).
F4	20A	Potencia R2 (encendido).
F5	15A	Potencia R3 (punto de alimentación auxiliar, calentador de agua).
F6	15A	Potencia R4 (lámpara interior).
F7	15A	Potencia R5, R6 (intermitentes, punto de alimentación auxiliar).
F8	10 A	Alimentación R7 (iluminación interior).
F9	20A	Transmisor de radio.
F10	5A	Relé del interruptor de encendido.
F11	15A	Relé del interruptor de encendido.
F12	–	No se utiliza.
R1	–	Relé de señalización.
R2	–	Relé de encendido.
R3	–	Punto de alimentación auxiliar 2. Calentador de agua.
R4	–	Relé de iluminación interior.
R5	–	Punto de alimentación auxiliar 1. Intermitentes (lado izquierdo).
R6	–	Intermitente (lado derecho).
R7	–	Iluminación interior.

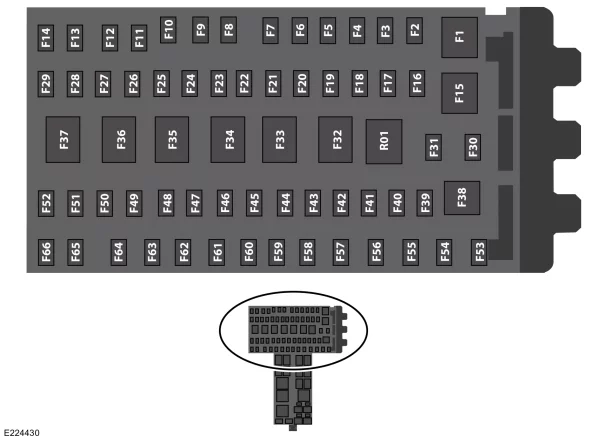

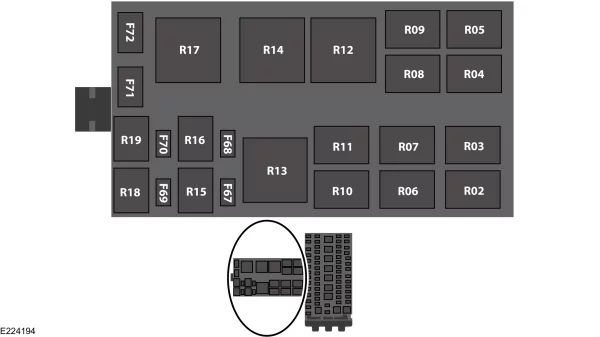

Caja de fusibles del habitáculo

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	60A	Relé del motor del limpiaparabrisas delantero.
F2	40A	Motor del ventilador.
F3	15A	No se utiliza / Módulo de interfaz de red de la unidad de control.
F4	40A	Luneta trasera calefactada. Espejos exteriores calefactados.
F5	40A	Alimentación del remolque B+.
F6	40A	Punto de alimentación auxiliar 2.
F7	40A	Punto de alimentación auxiliar 1.
F8	20A	Bocina.
F9	15A	Relé del limpiaparabrisas trasero.
F10	10 A	Bobinas de relé R1, R2, R3, R4, R5, R10, R17.
F11	5A	No se utiliza / Puerto USB.
F12	5A	No se utiliza / Puerto USB.
F13	20A	Encendedor de cigarrillos.
F14	20A	Punto de alimentación auxiliar en el panel de instrumentos.
F15	50A	Módulo de calidad de tensión. Módulo de control de la carrocería.
F 16	25A	Módulo del sistema de frenos antibloqueo. Control electrónico de válvulas del programa de estabilidad.
F17	5A	Bobina del relé de tensión positiva de la batería del módulo de control del motor.
F18	10 A	Luz de freno.
F19	15A	Bloqueo del relé de carga.
F20	5A	Calentador auxiliar de combustible.
F21	15A	Unidad de control de la transmisión automática.
F22	25A	Bomba de aceite de la transmisión automática.
F23	5A	No se utiliza / Puerto USB.
F24	10 A	Espejos exteriores calefactados.
F25	7,5A	Desbloqueo de la puerta del conductor.
F26	7,5A	Desbloqueo de la puerta del pasajero.
F27	–	No se utiliza.
F28	20A	Relé de batería auxiliar / No se utiliza.
F29	40A	Motor del ventilador trasero.
F30	20A	Punto de alimentación auxiliar trasero.
F31	30A	Luneta trasera calefactada.
F32	60A	Relé de arranque.
F33	60A	Relé de la bomba de combustible.
F34	40A	Luneta trasera calefactada del lado izquierdo.
F35	40A	Luneta trasera calefactada del lado derecho.
F36	50A	Alimentación del módulo de control de la carrocería RP1.
F37	50A	Alimentación del módulo de control de la carrocería RP2.
F38	60A	Alimentación estándar de la caja de fusibles del relé BB4.
F39	20A	Asientos calefactados.
F40	5A	Encendido del módulo de control del sistema de transmisión.
F41	5A	Bobina del relé del calentador auxiliar de combustible.
F42	5A	Ajuste de los faros.
F43	5A	Módulo de control de la transmisión.
F44	10 A	Suspensión neumática. Módulo de calidad de tensión. Aire acondicionado trasero. Sistema de detección de luz y distancia. Cámaras delanteras y traseras. Control de crucero adaptativo.
F45	20A	Luces de esquina.
F46	5A	Luneta trasera calefactada. Relé de espejos exteriores calefactados.

Número	Amperios [A]	Descripción
F47	5A	Módulo del sistema de frenos antibloqueo.
F48	10 A	Conector de interfaz de caravana 1.
F49	20A	Limpiaparabrisas trasero.
F50	5A	Módulo del sensor de lluvia. Limpiaparabrisas trasero.
F51	25A	Motor del limpiaparabrisas delantero.
F52	25A	Motor del limpiaparabrisas delantero.
F53	40A	Relé de suspensión neumática.
F54	15A	Módulo de suspensión neumática.
F55	40A	Módulo del sistema de frenos antibloqueo. Control electrónico de estabilidad.
F56	–	No se utiliza.
F57	30A	No se utiliza / Asiento del conductor.
F58	15A	No se utiliza / Conexión de vehículo modificada.
F59	30A	Electroimán de arranque.
F60	15A	Carga de la batería del remolque.
F61	15A	Doble cierre izquierdo.
F62	15A	Doble cierre derecho.
F63	15A	Cierre centralizado izquierdo.
F64	15A	Cierre centralizado derecho.
F65	20A	Bomba de combustible.
F66	40A	Filtro de combustible calefactado.
F67	10 A	No se utiliza / Asientos calefactados.
F68	10 A	No se utiliza / Asientos calefactados.
F69	7,5A	Tacógrafo.
F70	5A	No se utiliza / Módulo del remolque.
F71	40A	Alimentación de 230V.
F72	30A	Alimentación del remolque.
Relé
R1		Bocina.
R2		Luneta trasera calefactada.
R3		Motor del ventilador trasero.
R4		Puntos de alimentación auxiliares traseros.
R5		Encendedor de cigarrillos, Punto de alimentación auxiliar.
R6		Relé de calefacción del parabrisas del lado izquierdo.
R7		Relé de calefacción del parabrisas del lado derecho.
R8		Bomba del limpiaparabrisas trasero.
R9		Ventilador del calentador auxiliar de combustible / No se utiliza.
R10		Motor del ventilador.
R11		Cierre externo.
R12		Espejos plegables eléctricamente.
R13		Arranque.
R14		Bomba de combustible.
R15		No se utiliza.
R16		No se utiliza.
R17		Limpiaparabrisas.
R18		No se utiliza.
R19		No se utiliza.

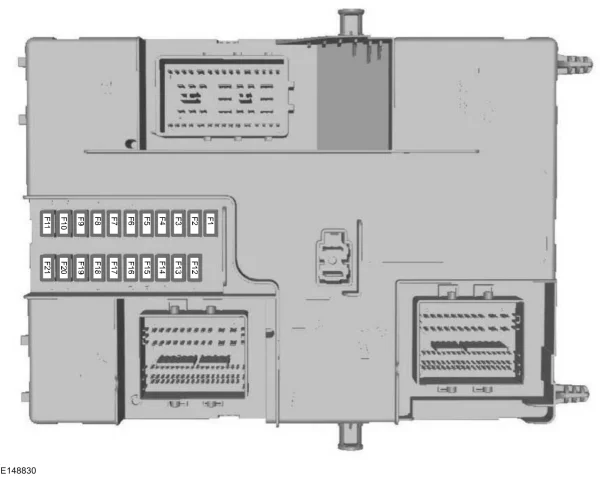

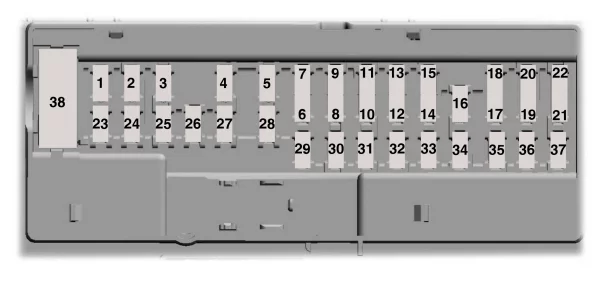

Módulo de control de la carrocería

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	–	No se utiliza.
F2	7,5A	Espejos exteriores con control eléctrico. Cristal de la puerta del conductor.
F3	20A	Función de desbloqueo (conductor y pasajero).
F4	5A	Reserva.
F5	20A	Reserva.
F6	10 A	Reserva.
F7	10 A	Reserva.
F8	10 A	Bocina de seguridad.
F9	10 A	Reserva.
F10	5A	Reserva.
F11	5A	Sensor de intrusión. Aire acondicionado trasero.
F12	7,5A	Control climático. Interruptor de luces de emergencia.
F13	7,5A	Columna de dirección. Panel de instrumentos. Conector del bus de datos.
F14	10 A	Reserva.
F15	10 A	Conector del bus de datos.
F 16	15A	Función de desbloqueo (puertas correderas izquierda/derecha).
F17	5A	Indicador de mantenimiento de la batería.
F18	5A	Encendido.

Número	Amperios [A]	Descripción
F19	7,5A	Indicador de estado del airbag del pasajero. Interruptor de estado del airbag del pasajero.
F20	7,5A	Tacógrafo.
F21	5A	Calefacción auxiliar.
F22	5A	Reserva.
F23	10 A	Retardo de accesorios. Inversor de corriente continua (DC/AC).
F24	20A	Cierre centralizado. Sistema de doble cierre.
F25	30A	Reserva / Módulo de la puerta del conductor.
F26	30A	Reserva / Módulo de la puerta del pasajero.
F27	30A	Reserva.
F28	20A	Reserva.
F29	30A	Reserva.
F30	30A	Reserva.
F31	15A	Reserva.
F32	10 A	GPS. Control por voz. Módulo SYNC. Pantalla. Control de crucero adaptativo. Receptor remoto.
F33	20A	Radio. Módulo SYNC.
F34	30A	Fusible preliminar del relé de arranque del encendido. Módulo de asistencia al estacionamiento. Control de calefacción. Cámara del sistema de mantenimiento de carril. Módulo de control de restricciones. Panel de control central. Indicador de estado del airbag del pasajero. Tacógrafo. Calefacción auxiliar. Módulo de control.
F35	5A	Módulo de control de restricciones.
F36	15A	Asistencia al estacionamiento. Cámara del sistema de mantenimiento de carril. Módulo de control.
F37	20A	Reserva.
F38	30A CB	Elevalunas eléctricos (interruptor).

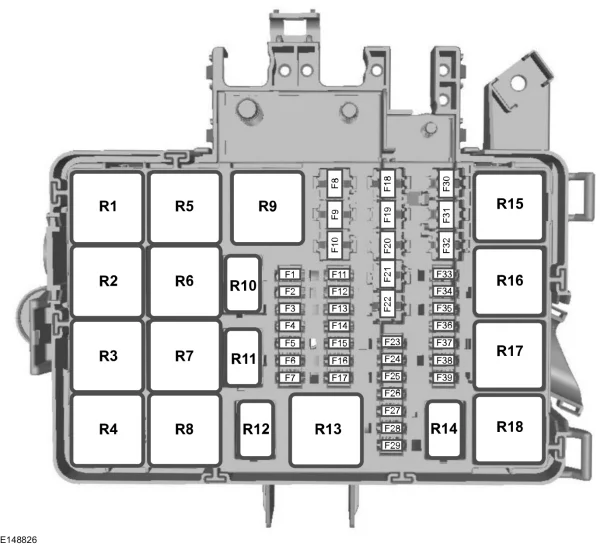

Caja de fusibles del compartimento del motor

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	5A	Radio silenciosa / No se utiliza.
F2	–	No se utiliza.
F3	–	No se utiliza.
F4	–	No se utiliza.
F5	–	No se utiliza.
F6	15A	No se utiliza / Sensor de óxido de nitrógeno (euro 6.2).
F7	15A	No se utiliza / Sensor de partículas (euro 6.2).
F8	20A	Ventilador de refrigeración (doble velocidad / alta velocidad).
F9	–	No se utiliza.
F10	–	No se utiliza.
F11	–	No se utiliza.
F12	–	No se utiliza.
F13	–	No se utiliza.
F14	–	No se utiliza.
F15	–	No se utiliza.
F 16	–	No se utiliza.
F17	–	No se utiliza.
F18	40A	Ventilador de refrigeración 2.
F19	40A	Ventilador de refrigeración (doble velocidad / alta velocidad).
F19	60A	Ventilador de refrigeración (velocidad única / baja velocidad).
F20	40A	Relé de reducción catalítica selectiva.
F21	40A	Módulo de bujías incandescentes 2.
F22	40A	Módulo de bujías incandescentes 1.
F23	10 A	Embrague del aire acondicionado.
F24	–	No se utiliza.
F25	15A	Faros antiniebla derechos de alta intensidad / no se utiliza.
F26	15A	Faros antiniebla izquierdos de alta intensidad / No se utiliza.
F27	–	No se utiliza.
F28	5A	Calentador del compartimento del motor.

Número	Amperios [A]	Descripción
F29	7,5A/15A	Arranque de la bomba de agua / bomba de refrigerante.
F30	60A	Relé del módulo de control del sistema de transmisión.
F31	25A	Relé de arranque 2 / no se utiliza.
F32	20A	Calefacción auxiliar de combustible.
F33	–	No se utiliza.
F34	–	No se utiliza.
F35	20A	Módulo de control del sistema de transmisión.
F36	20A	Alimentación del vehículo 5.
F37	15A	Reductor del depósito. Válvula de recirculación de gases de escape.
F38	10 A	Bobinas de relé R1, R5, R10 y R15 de la caja de fusibles del motor (ventilador de refrigeración de alta velocidad, embrague del aire acondicionado, ventilador de refrigeración de baja velocidad, relé del ventilador de refrigeración de baja y alta velocidad).
F39	10 A	Monitor de bujías incandescentes. Sensor de óxido de nitrógeno.
Relé
R1		Ventilador de refrigeración rápido.
R2		No se utiliza.
R3		Limpiaparabrisas trasero.
R4		Suspensión neumática.
R5		Ventilador de refrigeración.
R6		No se utiliza.
R7		Faros principales de xenón izquierdos de alta intensidad / No se utiliza.
R8		Faros principales de xenón derechos de alta intensidad / No se utiliza.
R9		Motor de arranque.
R10		Embrague del aire acondicionado.
R11		Bujía incandescente del sistema de evaporación de combustible.
R12		Bomba de combustible.
R13		No se utiliza.
R14		Válvula de control de refrigerante económico / No se utiliza.
R15		Ventilador de refrigeración de baja velocidad.
R16		No se utiliza.
R17		No se utiliza.
R18		Módulo de control del sistema de transmisión.

Diagrama de fusibles (motor diésel 2.2L)

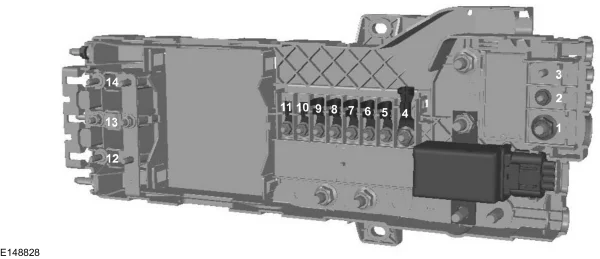

Caja de fusibles preliminar

Número	Amperios [A]	Descripción
F1	470 A	Alternador. Arranque. Caja de fusibles del motor.
F2	100 A	Caja de fusibles del habitáculo.
F3	–	No se utiliza.
F4	200 A	Caja de fusibles de conexión auxiliar.
F5	100 A	Caja de fusibles de conexión auxiliar.
F6	80 A	Calentador eléctrico auxiliar.
F7	80 A	Relé de calefacción del parabrisas.
F8	100 A	Caja de fusibles del motor.
F9	100 A	Caja de fusibles de conexión auxiliar.
F10	60 A	Caja de fusibles del habitáculo / módulo de control de la carrocería 1.
F11	60 A	Caja de fusibles del habitáculo / módulo de control de la carrocería 2.
F12	60 A	Conexión de vehículo modificada.
F13	60 A	No se utiliza / Conexión de vehículo modificada.
F14	60 A	Conexión de vehículo modificada.

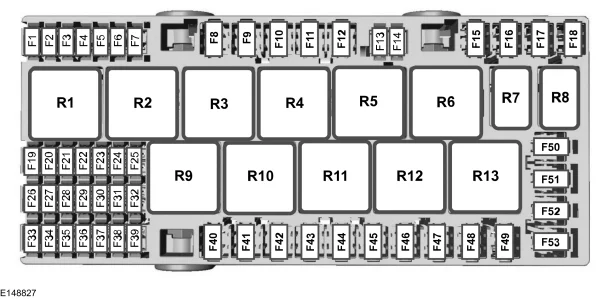

Caja de fusibles del habitáculo

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
F1	10 A	Módulo de control de restricciones.
F2	–	No utilizado.
F3	10 A	Espejos exteriores calefactados.
F4	–	No utilizado.
F5	20A	Módulo de control de calefacción auxiliar / Calefacción auxiliar de combustible.
F6	5A	Tacógrafo.
F7	10 A	Control de crucero adaptativo.
F8	40A	Inversor DC/AC.
F9	–	No utilizado.

Número	Amperios [A]	Descripción
F10	30A	Asiento del conductor.
F11	–	No se utiliza.
F12	–	No se utiliza.
F13	–	No se utiliza.
F14	5A	Módulo de control del sistema de transmisión.
F15	40A	Módulo de control del sistema de transmisión.
F 16	40A	Caja de fusibles del habitáculo.
F17	–	No se utiliza.
F18	30A	No se utiliza / Sistema de frenos antibloqueo con control electrónico de estabilidad.
F19	5A	Tacógrafo.
F20	5A	Relé de calefacción del parabrisas. Relé de espejos exteriores calefactados. Punto de alimentación de corriente alterna. Inversor de corriente continua/alterna.

Acerca de Ford Transit Custom (2012-2018)

La Ford Transit Custom, fabricada entre 2012 y 2018, es un vehículo comercial popular que se caracteriza por su fiabilidad y versatilidad. Este modelo es conocido por su diseño moderno y su interior confortable, que ofrece amplio espacio tanto para el conductor como para los pasajeros. La Ford Transit Custom está disponible con diversas motorizaciones, incluyendo eficientes motores diésel que proporcionan un rendimiento óptimo y un bajo consumo de combustible. Gracias a su robusta construcción y a sus avanzadas características de seguridad, este modelo es una opción ideal para empresarios y empresas que necesitan un vehículo fiable para el transporte de mercancías o personas.

Diagrama de la caja de fusibles de la Ford Transit Custom

Esta página muestra el diagrama de la caja de fusibles de la Ford Transit Custom, esencial para el correcto mantenimiento y la resolución de problemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo son debajo del capó y en el habitáculo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Utilice siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los dispositivos eléctricos de su vehículo, por lo que es importante conocer su configuración y funciones.
