Ford B-MAX (2012-2017) – caja de fusibles
Ford B-MAX (2012-2017) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford B-MAX es el fusible 30 en la caja de fusibles del habitáculo.

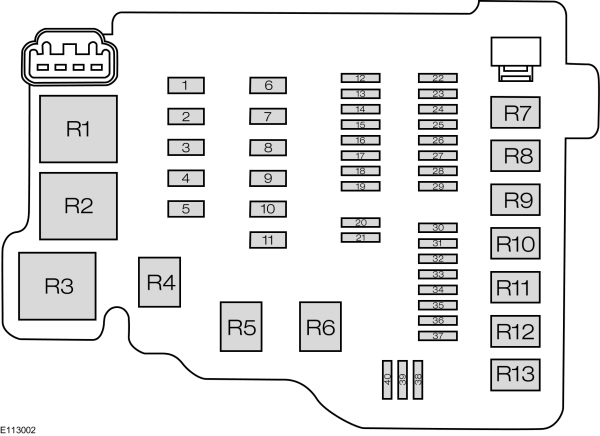

Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Módulo del sistema de frenos antibloqueo |
| 1 | 30 | ABS/ESP |
| 2 | 60 | Ventilador del sistema de refrigeración de alta velocidad |
| 3 | 40 | Ventilador del sistema de refrigeración |
| 3 | 30 | Ventilador del sistema de refrigeración de baja velocidad |
| 4 | 30 | Ventilador del calefactor |
| 5 | 60 | Alimentación de la caja de fusibles del habitáculo (batería) |
| 6 | 30 | Módulo de control de la carrocería |
| 7 | 60 | Alimentación de la caja de fusibles del habitáculo (encendido) |
| 8 | 60 | Bujías incandescentes |
| 8 | 50 | Módulo DPS6 |
| 9 | 40 | Parabrisas calefactado |
| 10 | 40 | Parabrisas calefactado |
| 11 | 30 | Relé del motor de arranque |
| 12 | 10 | Relé de las luces de cruce delanteras izquierdas |
| 13 | 10 | Relé de las luces de cruce delanteras derechas |
| 14 | 15 | Bomba |
| 15 | 20 | Bobina de encendido |
| 16 | 15 | Módulo de control del tren motriz;
Ventilador de refrigeración de alta y baja velocidad. |
| 17 | 15 | Sensores de oxígeno calefactados (motores de gasolina) |
| 17 | 20 | Módulo de alimentación (motores diésel) |
| 18 | – | No utilizado |
| 19 | 7.5 | Controlador del aire acondicionado |
| 20 | – | No utilizado |
| 21 | – | No utilizado |
| 22 | 15 | Alimentación de la batería para el control de la iluminación |
| 23 | 15 | Faros antiniebla delanteros |
| 24 | 15 | Intermitentes |
| 25 | 15 | Iluminación exterior, lado izquierdo |
| 26 | 15 | Iluminación exterior, lado derecho |
| 27 | 7.5 | Módulo de control del sistema de transmisión |
| 28 | 20 | ABS/ESP |
| 29 | 10 | Embrague del aire acondicionado |
| 30 | – | No utilizado |
| 31 | – | No utilizado |
| 32 | 20 | Bocina;
Ahorro de batería; Módulo de acceso sin llave. |
| 33 | 20 | Parabrisas calefactado |
| 34 | 20 | Relé de la bomba de combustible;
Calentador diésel. |
| 35 | 15 | Sistema de alarma Cat1 |
| 36 | 7.5 | Controlador de la transmisión automática |
| 37 | 25 | Módulo de la puerta delantera, lado izquierdo |
| 38 | 25 | Módulo de la puerta delantera, lado derecho |
| 39 | 25 | Módulo de la puerta trasera, lado izquierdo |
| 40 | 25 | Módulo de la puerta trasera, lado derecho |
| Relé | Descripción | |
| R1 | Ventilador de refrigeración | |
| R2 | No utilizado | |
| R3 | Módulo de control del sistema de transmisión | |
| R4 | Luces principales | |
| R5 | No utilizado | |
| R6 | No utilizado | |
| R7 | Ventilador de refrigeración del motor | |
| R8 | Motor de arranque | |
| R9 | Embrague del aire acondicionado | |
| R10 | Faros antiniebla delanteros | |
| R11 | Bomba de combustible;
Calentador diésel. |
|
| R12 | Luz de marcha atrás | |
| R13 | Ventilador del calefactor | |

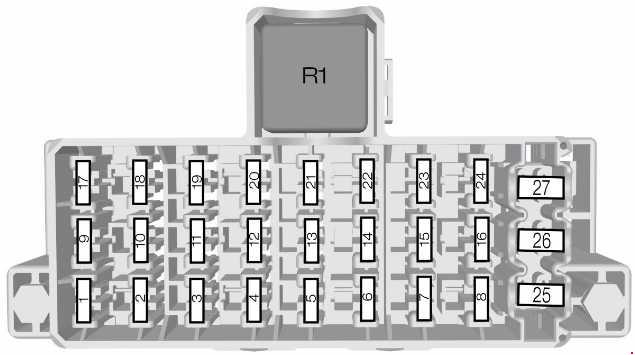

Caja de fusibles del habitáculo – tipo 1
| Número | Amperaje [A] | Descripción |
| 1 | 7.5 | Arranque;
Sensor de lluvia; Parabrisas calefactado. |
| 2 | 10 | Luces de freno |
| 3 | 7.5 | Luz de marcha atrás;
Cámara de marcha atrás. |
| 4 | 7.5 | Ajuste de los faros |
| 5 | – | No utilizado |
| 6 | 15 | Limpiaparabrisas trasero |
| 7 | 15 | Bomba del lavaparabrisas |
| 8 | – | No utilizado |
| 9 | 15 | Asiento del pasajero calefactado |
| 10 | 15 | Asiento del conductor calefactado |
| 11 | – | No utilizado |
| 12 | 10 | Módulo del airbag |
| 13 | 10 | Arranque;
Dirección asistida eléctrica; Cuadro de instrumentos; Sistema antirrobo pasivo; Sistema de frenos antibloqueo. |
| 14 | 7.5 | Módulo de control del tren motriz;
Palanca de cambios; Bomba de combustible. |
| 15 | 7.5 | Sistema de audio, cuadro de instrumentos |
| 16 | 7.5 | Parabrisas calefactado |
| 17 | – | No utilizado |
| 18 | – | No utilizado |
| 19 | 15 | Conector de datos |
| 20 | 20 | Pantalla multifunción;
Reloj; Escáner interno; Calefacción de ventilación; PANEL DE CLIMATIZACIÓN. |
| 21 | 15 | Sistema de audio, navegación, bluetooth |
| 22 | 7.5 | Cuadro de instrumentos |
| 23 | 7.5 | Módulo del remolque |
| 24 | 7.5 | Módulo de antena de sincronización |
| 25 | – | No utilizado |
| 26 | 30 | Limpiaparabrisas delantero, lado izquierdo |
| 27 | 30 | Limpiaparabrisas delantero, lado derecho |
| Relé | Descripción | |
| R1 | Encendido | |

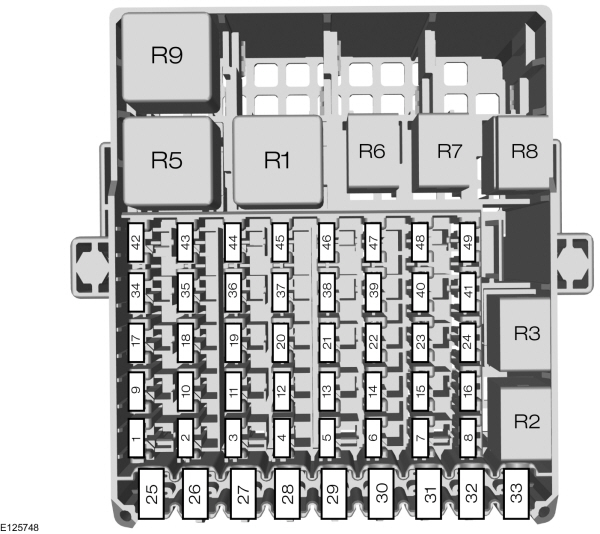

Caja de fusibles del habitáculo – tipo 2
| Número | Amperaje [A] | Descripción |
| 1 | 7.5 | Arranque;
Sensor de lluvia; Parabrisas calefactado; Luz de techo; Espejo retrovisor. |
| 2 | 10 | Luces de freno |
| 3 | 7.5 | Luz de marcha atrás |
| 4 | 7.5 | Ajuste de los faros |
| 5 | – | No utilizado |
| 6 | 15 | Limpiaparabrisas trasero |
| 7 | 15 | Bomba del lavaparabrisas |
| 8 | – | No utilizado |
| 9 | 15 | Asiento del pasajero calefactado |
| 10 | 15 | Asiento del conductor calefactado |
| 11 | – | No utilizado |
| 12 | 10 | Módulo del airbag |
| 13 | 10 | Arranque;
Dirección asistida eléctrica; Cuadro de instrumentos; Sistema antirrobo pasivo; Sistema de frenos antibloqueo. |
| 14 | 7.5 | Módulo de control del tren motriz;
Palanca de cambios; Bomba de combustible. |
| 15 | 7.5 | Sistema de audio;
Cuadro de instrumentos. |
| 16 | 7.5 | Parabrisas calefactado, lado derecho |
| 17 | – | No utilizado |
| 18 | – | No utilizado |
| 19 | 10 | Conector de datos |
| 20 | 20 | Módulo del remolque |
| 21 | 15 | Sistema de audio, navegación |
| 22 | 7.5 | Cuadro de instrumentos |
| 23 | 7.5 | Pantalla multifunción;
Reloj; Escáner interno; Calefacción de ventilación; Panel de control del aire acondicionado. |
| 24 | 10 | Módulo de sincronización |
| 25 | – | No utilizado |
| 26 | 30 | Limpiaparabrisas delantero, lado izquierdo |
| 27 | 30 | Limpiaparabrisas delantero, lado derecho |
| 28 | 30 | Módulo de calidad de tensión |
| 29 | 20 | Punto de alimentación trasero |
| 30 | 20 | Encendedor de cigarrillos;
Punto de alimentación delantero. |
| 31 | – | No utilizado |
| 32 | – | No utilizado |
| 33 | – | No utilizado |
| 34 | 20 | Acceso sin llave |
| 35 | 20 | Acceso sin llave |
| 36 | 10 | Conector de datos |
| 37 | 15 | Llave de arranque |
| 38 | – | No utilizado |
| 39 | – | No utilizado |
| 40 | – | No utilizado |
| 41 | – | No utilizado |
| 42 | 7.5 | Cámara trasera |
| 43 | 10 | Módulo de parada activa en ciudad |
| 44 | 7.5 | Indicador de desactivación del airbag del pasajero |
| 45 | – | No utilizado |
| 46 | – | No utilizado |
| 47 | – | No utilizado |
| 48 | – | No utilizado |
| 49 | – | No utilizado |
| Relé | Descripción | |
| R1 | Arranque | |
| R2 | Encendedor de cigarrillos | |
| R3 | No utilizado | |
| R4 | Relé de parada activa en ciudad | |
| R5 | No utilizado | |
| R6 | Acceso sin llave (accesorios) | |
| R7 | Acceso sin llave (arranque) | |
| R8 | Relé de ahorro de batería | |
| R9 | Parabrisas calefactado, lado izquierdo | |
| R10 | Parabrisas calefactado, lado derecho | |
| R11 | No utilizado | |
| R12 | No utilizado | |
Acerca del Ford B-MAX (2012-2017)
El Ford B-MAX, fabricado entre 2012 y 2017, es un monovolumen compacto que se caracteriza por un innovador diseño sin pilar central, lo que facilita el acceso al interior. Este modelo está construido sobre la plataforma del Ford Fiesta y ofrece un interior espacioso con una disposición flexible de los asientos. El Ford B-MAX está equipado con varias opciones de motorización, incluyendo motores de gasolina EcoBoost de 1.0 litros y motores diésel TDCi. Gracias a sus dimensiones compactas y tecnologías modernas, es ideal para la conducción urbana, proporcionando confort y seguridad para todos los pasajeros.
Diagrama de la caja de fusibles del Ford B-MAX
Esta página muestra el diagrama de la caja de fusibles para el Ford B-MAX, que es esencial para el correcto mantenimiento de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
