Ford Galaxy (1995-2016) – caja de fusibles
Ford Galaxy (1995-2006) – diagrama de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Galaxy (1995-2006) es el fusible 22 en la caja de fusibles del habitáculo.
Tipo 1

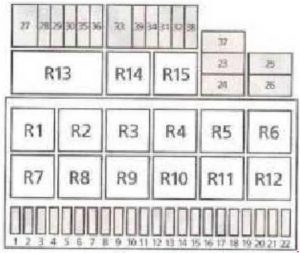

Caja de fusibles del habitáculo
| Número | Amperios [A] | Descripción |
| 1 | 10 | Faros de luz baja del lado izquierdo;
Ajuste de faros del lado izquierdo; Panel de instrumentos. |
| 2 | 10 | Faros de luz baja del lado derecho, p
Ajuste de faros del lado derecho, z Panel de instrumentos |
| 3 | 3 | Iluminación de la matrícula;
Luces de estacionamiento. |
| 4 | 20 | Limpiaparabrisas trasero, 2º intercambiador de calor |
| 5 | 10 | Motor del limpiaparabrisas;
Boquillas de lavado de parabrisas calefactadas. |
| 6 | 20 | Ventilador de calefacción;
Aire acondicionado |
| 7 | 5 | Luz trasera del lado derecho;
Luz de posición del lado derecho. |
| 8 | 5 | Luz trasera del lado izquierdo;
Luz de posición del lado izquierdo. |
| 9 | 20 | Ventana trasera calefactada |
| 10 | 15 | Interruptor de luces exteriores;
Faros antiniebla; Luces antiniebla traseras. |
| 11 | 10 | Faros de luz alta del lado izquierdo;
Luz indicadora de luz alta. |
| 12 | 10 | Faros de luz alta del lado derecho |
| 13 | 10 | Bocina |
| 14 | 15 | Luces de marcha atrás;
Transmisión automática; Iluminación interior. |
| 15 | 10 | EWS o unidad de control del motor, calefacción del cárter de aceite |
| 3 | EWS o unidad de control del motor;
Válvula AGR; Válvula VMV; Unidad de control EWS. |
|
| 16 | 3 | Reloj digital;
Luces interiores delanteras; Panel de instrumentos. |
| 17 | 10 | Intermitentes |
| 18 | 10 | Interruptor de combustible;
Unidad de control del motor o bomba de combustible; Sensor Hego. |
| 19 | 30 | Ventilador eléctrico |
| 20 | 10 | Interruptor de luces de freno;
Luces de freno; Enganche de remolque. |
| 21 | 10 | Iluminación interior delantera y trasera;
Reloj digital; Iluminación del espejo de cortesía; Iluminación del maletero; Radio; Panel de instrumentos. |
| 22 | 10 | Encendedor de cigarrillos |
| 23 | 7,5 | Ventilador de refrigeración;
Aire acondicionado. |
| 24 | 30 | Motor del limpiaparabrisas |
| 25 | 60 | Sistema de calefacción |
| 3 | Unidad de control del motor | |
| 26 | 5 | Calefacción con sensor Hego |
| 27 | 50 | Parabrisas calefactado |
| 28 | 30 | ABS – unidad hidráulica |
| 29 | 30 | ABS – válvulas |
| 30 | 10 | Cierre centralizado |
| 31 | 10 | Bocina (sistema de alarma antirrobo) |
| 32 | 10 | Luces de emergencia (sistema de alarma antirrobo) |
| 33 | 30 | Calefacción auxiliar del ventilador |
| 34 | 25 | Ventilador trasero del aire acondicionado |
| 35 | 20 | Positivo constante (enganche de remolque) |
| 36 | 10 | Teléfono |
| 37 | 30 | Elevalunas eléctricos |
| 38 | 20 | Asientos eléctricos |
| 39 | 25 | Aire acondicionado con ventilador delantero |
| Relés | ||
| R1 | Calefacción auxiliar | |
| R2 | Limpiaparabrisas trasero | |
| R3 | Relé de alimentación | |
| R4 | Relé de descarga | |
| R5 | – | |
| R6 | Luz de advertencia de intermitentes | |
| R7 | Boquilla de pulverización de faros | |
| R8 | Sistema de limpiaparabrisas y boquillas de pulverización (delantero) | |
| R9 | Bocina | |
| R10 | Cortocircuito para luces antiniebla traseras | |
| R11 | Bocina | |
| R12 | Bomba de combustible (gasolina) | |
| Bujías incandescentes (diésel) | ||
| R13 | Relé de luz | |
| R14 | Ventana trasera calefactada | |
| R15 | Relé de liberación del limpiaparabrisas | |
Caja de fusibles de relés (debajo del salpicadero)
| Nº | Relé |
| 18 | Calefacción auxiliar |
| 19 | Luces diurnas |
| 20 | Bloqueo de carga libre |
| 21 | Ventanas traseras abiertas |
| 22 | Parabrisas calefactado |
| 23 | Servotronic 4 × 4 |
| 24 | Relé de control de ventanas |
| 25 | Relé de desconexión |
| 26 | Unidad de advertencia de tiempo |
Caja de fusibles en el compartimento del motor
| Nº | Amperios [A] | Descripción |
| 57 | 30 | Ventilador auxiliar |
| 58 | 40 | Motor del ventilador de refrigeración |
| 59 | 30 | Lavador del ventilador de refrigeración |
| 40 | ||
| Relés | ||
| 50 | 3ª posición del ventilador | |
| 51 | Desconexión total de la mariposa | |
| 52 | 2ª posición del ventilador | |
| 53 | Relé de liberación | |
| 54 | 1ª posición del ventilador | |
| Diodos de protección de la bomba de agua | ||
| 55 | Transmisión automática | |
| 56 | Ventilador auxiliar | |

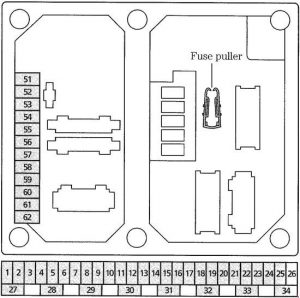

Tipo 2
| Número | Amperios [A] | Descripción |
| 1 | 20 | Asientos delanteros calefactados |
| 2 | 10 | Elevalunas eléctricos;
Espejos calefactados; Elevalunas traseros eléctricos. |
| 3 | 5 | Estación de acoplamiento digital;
Iluminación de la guantera; Techo practicable; Asistencia al estacionamiento; Interruptor térmico con temperatura exterior; ABS; Aire acondicionado – regulación de velocidad; Sistema de navegación; Conector central. |
| 4 | 10 | Control del motor;
Sistema inmovilizador del motor; Iluminación de marcha atrás. |
| 5 | 15 | Iluminación de marcha atrás;
Transmisión automática; Tracción a las cuatro ruedas. |
| 6 | 10 | Bocina |
| 7 | 25 | Encendedor de cigarrillos |
| 20 | ||
| 8 | 30 | Calefacción auxiliar;
Batería auxiliar; Enganche de remolque. |
| 9 | 30 | ABS |
| 10 | 30 | ABS |
| 11 | 20 | Sistema de pulverización de faros |
| 12 | 15 | Reloj digital;
Cierre centralizado; Limpiaparabrisas trasero; Techo practicable. |
| 13 | 3 | Control del motor, relé de desconexión de combustible |
| 14 | 10 | Suministro de combustible (diésel) |
| 20 | Bomba de combustible;
Relé de encendido. |
|
| 15 | 30 | Velocidad prolongada del ventilador de refrigeración (2,8 y diésel) |
| 16 | 30 | Interruptor térmico, velocidad del ventilador de refrigeración 1 |
| 17 | 10 | Transmisión automática |
| 30 | Bujías incandescentes (diésel 66kW) | |
| 18 | 5 | Interruptor térmico;
Velocidad del ventilador de refrigeración 2; Aire acondicionado; Panel de instrumentos; Velocidad prolongada del ventilador de refrigeración. |
| 19 | 5 | Cierre centralizado;
Teléfono; Panel de instrumentos; Diagnóstico; Radio; Aire acondicionado; Asistencia al estacionamiento. |
| 20 | 10 | Luces de freno |
| 21 | 25 | Aire acondicionado |
| 30 |
| 22 | 25 | Aire acondicionado |
| 30 | ||
| 23 | 10 | Radio, cargador de CD |
| 24 | 25 | Calefacción auxiliar (diésel) |
| 25 | 3 | Radio;
Teléfono; Señal acústica de advertencia de cinturones de seguridad; Caja de fusibles. |
| 26 | 30 | Arranque;
Transmisión automática; Encendido. |
| 27 | 25 | Ventilador de refrigeración con tiempo de funcionamiento prolongado;
Aire acondicionado; Ventilador trasero y delantero; Parabrisas calefactado; Calefacción auxiliar. |
| 28 | 10 | Bomba de agua (V6);
Interruptor térmico del líquido de refrigeración; ABS; Velocidad prolongada del ventilador de refrigeración; Aire acondicionado; Interruptor del limpiaparabrisas. |
| 29 | 5 | Limpiaparabrisas delantero;
Boquillas de lavado de parabrisas calefactadas; Relé del ventilador; Aire acondicionado; Caja de fusibles; Calefacción auxiliar; Parabrisas y luneta trasera calefactados; Boquillas de lavado de parabrisas calefactadas. |
| 30 | 3 | Iluminación de la matrícula |
| 31 | 15 | Faros antiniebla delanteros |
| 32 | 3 | Relé de encendido;
Bomba de combustible; Control del motor; Relé de desconexión de la bomba de combustible; Bujías incandescentes (diésel). |
| 33 | 25 | Limpiaparabrisas delantero;
Calefacción auxiliar; Batería auxiliar; Iluminación del maletero; Enganche de remolque. |
| 34 | 25 | Ventilador de calefacción |
| Caja de fusibles central (debajo del salpicadero nivel 1) | ||
| 51 | 20 | Ventana trasera calefactada;
Espejos calefactados. |
| 52 | 20 | Intermitentes |
| 53 | 10 | Relé de desconexión del consumidor (iluminación interior) |
| 54 | 10 | Señal de advertencia |
| 55 | 5 | Alimentación electrónica del sistema de a bordo |
| 56 | 5 | Iluminación de parada del lado derecho |
| 57 | 5 | Iluminación de parada del lado izquierdo |
| 58 | 10 | Ajuste de faros;
Luces diurnas (Escandinavia). |
| 59 | 10 | Luces antiniebla del lado izquierdo |
| 60 | 10 | Luces antiniebla del lado derecho |
| 61 | 10 | Luces de carretera del lado izquierdo |
| 62 | 10 | Luces de carretera del lado derecho |
Fusibles adicionales (debajo del asiento del conductor)
| Nº | Amperios [A] | Descripción |
| 76 | 15 | Toma de corriente del maletero |
| 77 | 25 | Batería adicional (si está instalada) |
| 30 | ||
| Relés | ||
| 20 | Calefacción adicional | |

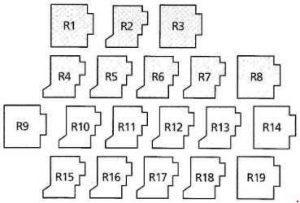

Caja de fusibles central (debajo del salpicadero, nivel 2)
| Nº | Descripción |
| 1 | Ventilador de refrigeración nivel 2 (motores 2,0 y 2,3 y DOHC) |
| Espejos eléctricos (motor 2.8 y CD-V6) | |
| 2 | Ventilador de refrigeración nivel 1 (motores 2,0 y 2,3 y DOHC) |
| Espejos eléctricos (motor 2.8 y CD-V6) | |
| 3 | Relé inversor (motores 2.0 y 2.3 y DOHC) |
| Radioteléfono (motores 2.8 y CD-V6 y turbodiésel) | |
| Catalizador (motor 2.8 y CD-V6) | |
| 4 | Calefacción adicional, aire acondicionado |
| Señal acústica de advertencia de cinturón (motor 2.8 y CD-V6) | |
| 5 | Ventilador de refrigeración del motor (motores 2.8 y CD-V6 y turbodiésel) |
| 6 | Transmisión automática |
| 7 | Calefacción adicional, nivel 2 del ventilador de refrigeración |
| 8 | Dispositivo de pulverización de faros |
| 9 | Luces diurnas (Escandinavia) |
| 10 | Bocina |
| 11 | Desconexión total de la mariposa |
| 12 | Aire acondicionado |
| 13 | Diodo de bloqueo (motores 2.8 y CD-V6 y turbodiésel) |
| 14 | Sistema inmovilizador del motor |
| 15 | Interruptor de recirculación de aire (aire acondicionado y calefacción auxiliar) |
| 16 | Elevalunas traseros eléctricos |
| 17 | Calefacción auxiliar |
| 18 | Sistema de refrigeración |
| Radioteléfono (motor 2.8 y CD-V6) | |
| 19 | Diodo de bloqueo |
| Relé diésel (motor diésel con turbocompresor) |
Caja de fusibles central (debajo del salpicadero, nivel 3)
| Número | Amperios [A] | Descripción |
| * | 50 | Parabrisas calefactado |
| * | 30 | Elevalunas eléctricos;
Elevalunas traseros eléctricos. |
| * | 80 | Bujías incandescentes (motor diésel) |
| * | 50 | Bujías incandescentes (motor diésel) |
| * | 30 | Ventilador de refrigeración nivel 2 |
| * | 40 | Ventilador de refrigeración |
| * | 40 | Ventilador de refrigeración |
| Relés | ||
| 20 | Calefacción auxiliar | |
| 21 | Compartimento del motor de los limpiaparabrisas | |
| 22 | Inyección de aire secundaria | |
| Relé de bujías – fase 2 (motor turbodiésel) | ||
| 23 | Parabrisas calefactado | |
| 24 | Bomba de combustible (motores de gasolina) | |
| Relé de bujías (motor diésel con turbocompresor) | ||
| 25 | Aire acondicionado (motores 2,0 y 2,3 y DOHC) | |
| Relé de bujías – fase 1 (motor turbodiésel) | ||
| Ventilador de refrigeración (motor 2.8 y CD-V6) | ||
| 26 | Relé de potencia del motor de arranque | |
| * La posición de los maxifusibles depende del modelo. | ||
Ford Galaxy (2006-2015) – diagrama de caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Galaxy (2006-2015) es el fusible F19 en la caja de fusibles del habitáculo.

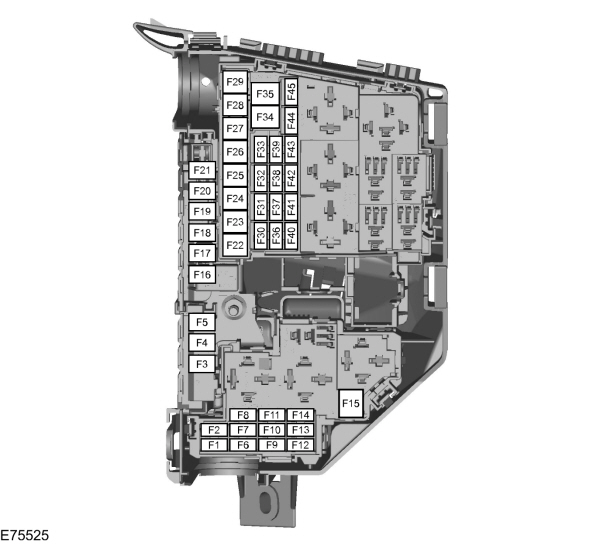

Caja de fusibles en el compartimento del motor
| Nº | Amperios [A] | Descripción |
| F1 | 10 | Módulo de control de la transmisión (AWF21) |
| 15 | Módulo de control de la transmisión (MPS6) | |
| F2 | 5 | Monitorización de bujías incandescentes (motores diésel) |
| 5 | Monitorización de bujías incandescentes del evaporador (2,0 l Duratorq-TDCi Norma V y 2,2 l Duratorq-TDCi Norma V) | |
| F3 | 70 | Ventilador de refrigeración del motor – ventilador doble (2,3 l Duratec-HE y 2,2 l Duratorq-TDCi automático) |
| 80 | Dirección asistida electrohidráulica (EHPAS) (1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V y 2,0 l Duratorq-TDCi) | |
| F4 | 60 | Bujías incandescentes |
| F5 | 60 | Ventilador de refrigeración del motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi manual, 2,0 l Duratec-HE, 2,3 l Duratec-HE y 2,0 l EcoBoost SCTi) |
| 70 | Ventilador de refrigeración del motor – ventilador doble (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Sensor HEGO (1,6 l Duratorq-TDCi) |
| 10 | Sensor HEGO; Sensor CMS; Sensor de oxígeno (control del motor). | |
| 20 | Bujía incandescente del evaporador (2,0 l Duratorq-TDCi Norma V y 2,2 l Duratorq-TDCi Norma V) | |
| F7 | 5 | Relé de bobinas |
| F8 | 10 | Módulo de control del tren motriz; Dosificador de combustible; Sensor MAF; Válvula de control de presión de combustible (control del motor). |
| 20 | Módulo de control del tren motriz (2,0 l EcoBoost SCTi y 2,0 l Duratorq-TDCi Norma V) | |
| 15 | Módulo de control del tren motriz (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi y 2,2 l Duratorq-TDCi Norma V) | |
| F9 | 10 | Sensor MAF, inyectores de combustible (control del motor) |
| 5 | Bomba de combustible del evaporador (2,0 l Duratorq-TDCi Norma V) | |
| 7.5 | Sensor MAF; Válvula de derivación EGR; Bomba de combustible del evaporador (2,2 l Duratorq-TDCi Norma V) (control del motor) | |
| 7.5 | Válvula de fuga; Sensor TMAF; Cubierta activa; Válvula de derivación; Bobina de relé; Bomba de agua auxiliar (1,6 l EcoBoost SCTi) | |
| F10 | 10 | Módulo de control del motor (2,0 l Duratorq-TDCi) |
| 7.5 | Funcionamiento adicional, bomba de agua (1,6 l EcoBoost SCTi) | |
| F11 | 10 | Válvula PCV; Válvula VCV; Sensor de agua en el combustible; Válvula de fuga de sonido; Válvula de control de remolino; Válvula de admisión variable; Válvula EGR; Válvula de control de aceite IVVT (control del motor); Sensor T.MAF; Válvula de distribución variable de escape; Cubierta activa; Válvula de purga del depósito; Válvula de control del turbo; Válvula de fuga (control del motor). |
| 10 | Válvula de control del turbo; Sensor MAF; Cubierta activa; Válvula EGR; Válvula VCV (1,6 l Duratorq-TDCi) | |
| 5 | Sensor MAF; Sensor de agua en el combustible; Cubierta activa; Válvula dosificadora de admisión (2,0 l Duratorq-TDCi Norma V) | |
| 7.5 | Presión en la línea de combustible; Dosificador de combustible; Cubierta activa (2,2 l Duratorq-TDCi Norma V) | |
| 10 | Válvula de control del turbocompresor; Válvula de distribución variable de admisión; Válvula de distribución variable de escape; Válvula de purga del depósito; Válvula de derivación eléctrica (1,6 l EcoBoost SCTi) | |
| F12 | 10 | Bobina en el conector; Válvula de purga del depósito; Interruptor de presión de la dirección asistida (control del motor) |
| 10 | Cuerpo de la mariposa EGR; Control variable del turbo (2,0 l Duratorq-TDCi). | |
| 5 | Bobinas de relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V y 1,5 l Duratorq-TDCi) | |
| 15 | Bobinas de encendido (1,6 l EcoBoost SCTi y 2,0 l EcoBoost SCTi) | |
| F13 | 15 | Aire acondicionado |
| F14 | 15 | Calentador del filtro de combustible (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V y 1,6 l Duratorq-TDCi) |
| 10 | Sensores F1EGO (2,2 l Duratorq-TDCi Norma V) | |
| F15 | 40 | Relé del motor de arranque |
| F 16 | 80 | Calentador de combustible adicional (PTC) |
| F17 | 60 | Alimentación de la caja de fusibles central A |
| F18 | 60 | Alimentación de la caja de fusibles central B |
| F19 | 60 | Alimentación de la caja de fusibles trasera C |
| F20 | 60 | Alimentación de la caja de fusibles trasera D |
| F21 | 30 | VQM / otros de VQM: salpicadero / audio / aire acondicionado / FLR |
| F22 | 30 | Módulo del limpiaparabrisas delantero |
| F23 | 30 | 2006-2008: Luneta trasera calefactada |
| 25 | 2009-2015: Luneta trasera calefactada | |
| F24 | 30 | Sistema de pulverización de faros |
| F25 | 30 | Válvulas ABS |
| F26 | 40 | Bomba ABS |
| F27 | 30 | 2006-2010: Calentador de combustible |
| 25 | 2011-2015: Calentador de combustible | |
| F28 | 40 | Ventilador del calentador |
| F29 | – | No se utiliza |
| F30 | 5 | 2011-2015: Carga ABS 30 |
| F31 | 15 | Bocina |
| F32 | 5 | 2009-2015: Calentador de combustible – control remoto |
| F33 | 5 | Módulo del interruptor de luces; Bobinas de la caja de fusibles en el compartimento del motor. |
| F34 | 40 | Parabrisas calefactado (lado izquierdo) |
| F35 | 40 | Parabrisas calefactado (lado derecho) |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Alimentación del limpiaparabrisas trasero 15 | |
| F37 | 10 | 2006-2010: Boquillas calefactadas de los limpiaparabrisas delanteros |
| 7.5 | 2011-2015: Boquillas calefactadas de los limpiaparabrisas delanteros / FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Control de crucero adaptativo (ACC) |
| 10 | 2011-2015: Alimentación PCM / TCM / EHPAS15 | |
| F39 | 15 | Sistema de iluminación frontal adaptativa (AFS) |
| F40 | 5 | 2011-2015: Módulo de nivelación de faros / AFS |
| F41 | 20 | Panel de instrumentos |
| F42 | 10 | 2006-2010: Módulo de control del motor; Módulo de control de la transmisión; Dirección asistida electrohidráulica (EHPAS). |
| 5 | 2011-2015: Panel de instrumentos IP | |
| F43 | 5 | 2006-2010: Nivelación de faros; Sistema de iluminación frontal adaptativa (AFS). |
| 15 | 2011-2015: Módulo de audio; BVC; Módulo DAB. | |
| F44 | 20 | Módulo de dirección asistida electrohidráulica (2,0 l Duratorq-TDCi), bomba de vacío (2,5 l Duratec-ST) |
| 5 | 2011-2015: Aire acondicionado automático y aire acondicionado manual | |
| F45 | 5 | 2006-2010: Limpiaparabrisas trasero |
| 15 | 2011-2015: FLR (Start Stop) |

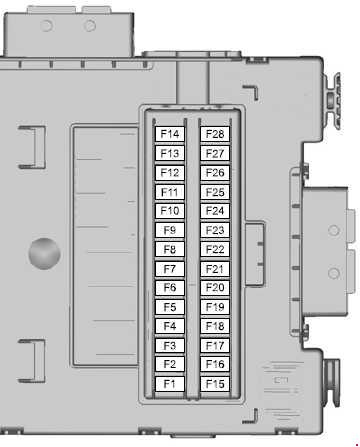

Panel de fusibles del habitáculo (2006-2009)
| Número | Amperios [A] | Descripción |
| F1 | 5 | Sensor de lluvia |
| F2 | 10 | Alimentación SRS (airbag) |
| F3 | 5 | ABS; Sensor de desviación de dirección (ESP); Freno de estacionamiento eléctrico (EPB); Alimentación del pedal del acelerador. |
| F4 | 7.5 | Alimentación electrónica; Alimentación del pedal del acelerador; Fusible electrónico. |
| F5 | 15 | 2006-2007: Limpiaparabrisas trasero |
| F6 | 15 | Sistema de audio (incluido control por voz) |
| F7 | 7.5 | Módulo del volante |
| F8 | 5 | Panel de instrumentos |
| F9 | 15 | Haz principal |
| F10 | 20 | Techo eléctrico |
| F11 | 7.5 | Iluminación de marcha atrás |
| F12 | – | No se utiliza |
| F13 | 15 | Faro antiniebla delantero |
| F14 | 15 | Boquilla de pulverización del parabrisas delantero |
| F15 | 10 | Control de crucero adaptativo (ACC) |
| F 16 | – | No se utiliza |
| F17 | 10 | Iluminación interior |
| F18 | 5 | Inmovilizador del motor |
| F19 | 15 | Encendedor de cigarrillos |
| F20 | – | No se utiliza |
| F21 | 5 | 2006-2007: Radio; Sensor de lluvia; 2008-2009: Receptor de frecuencia; Sensor de movimiento interior. |
| F22 | 20 | Bomba de combustible |
| 7.5 | Bomba de combustible (2,2 l Duratorq) | |
| F23 | – | No se utiliza |
| F24 | 5 | Llave de encendido |
| F25 | 10 | Tapa del depósito de combustible |
| F26 | 5 | Señal acústica de reserva (sistema de advertencia); OBD II (diagnóstico del ordenador de a bordo). |
| F27 | 5 | Unidad de la columna de dirección; Módulo de aire acondicionado. |
| F28 | 5 | Interruptor de luces de freno |

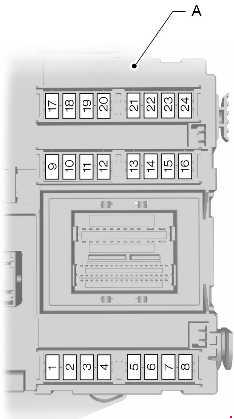

Panel de fusibles del habitáculo (2010-2015)
| Nº | Amperios [A] | Descripción |
| F1 | 7.5 | Módulo del volante |
| F2 | 5 | Cluster |
| F3 | 10 | Luces interiores |
| F4 | 5 | Inmovilizador del motor |
| F5 | 7.5 | Control de crucero adaptativo (ACC) |
| F6 | 5 | Sensor de lluvia |
| F7 | 20 | Encendedor de cigarrillos |
| F8 | 10 | Desactivación de la alimentación de la puerta del depósito |
| F9 | 15 | Dispositivos de pulverización del parabrisas delantero – trasero |
| F10 | 15 | Dispositivos de pulverización del parabrisas delantero – delantero |
| F11 | 10 | Alimentación para desbloqueo del maletero |
| F12 | 10 | Alimentación para el cierre de la puerta del depósito |
| F13 | 20 | Bomba de combustible |
| 7.5 | Bomba de combustible (2,2 l Duratorq-TDCi Norma V) | |
| F14 | 5 | Receptor de control remoto; Sensor de movimiento interior. |
| F15 | 5 | Llave de encendido |
| F 16 | 5 | Señal acústica de reserva (sistema de advertencia); OBD II (diagnóstico del ordenador de a bordo). |
| F17 | 5 | Dispositivo de arranque de vibración del volante |
| F18 | 10 | Alimentación SRS (airbag) |
| F19 | 7.5 | ABS, sensor de desviación de dirección (ESC); Freno de estacionamiento eléctrico (EPB); Alimentación del pedal del acelerador. |
| F20 | 7.5 | Alimentación electrónica; Fusible electrónico; Espejo electrocrómico; Advertencia de salida de carril. |
| F21 | 15 | Alimentación de la radio |
| F22 | 5 | Interruptor de luces de freno |
| F23 | 20 | Techo eléctrico |
| F24 | 5 | Alimentación para el módulo de aire acondicionado y la columna de dirección |

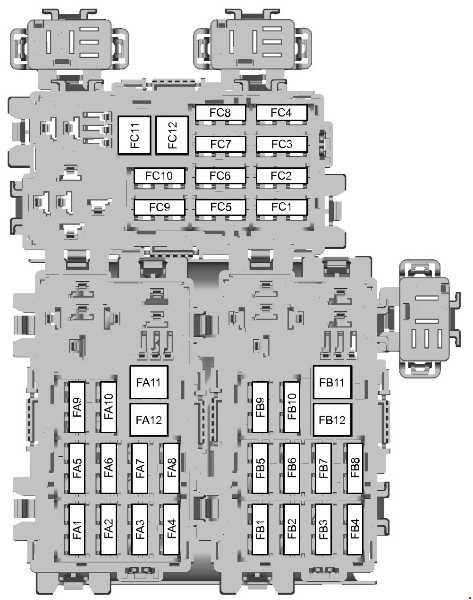

Caja de fusibles trasera
| Número | Amperios [A] | Descripción |
| FA1 | 25 | Módulo de puerta (delantera izquierda) (subir/bajar cristal, cierre centralizado, espejo plegable eléctrico, espejo calefactado) |
| FA2 | 25 | Módulo de puerta (delantera derecha) (subir/bajar cristal, cierre centralizado, espejo plegable eléctrico, espejo calefactado) |
| FA3 | 25 | Módulo de puerta (trasera izquierda) (subir/bajar cristal) |
| FA4 | 25 | Módulo de puerta (trasera derecha) (subir/bajar cristal) |
| FA5 | 10 | Bloqueo trasero (sin módulos de puertas traseras) |
| FA6 | 15 | Alimentación adicional presente |
| FA7 | 5 | Relé de bobinas |
| FA8 | 20 | 2010-2015: Módulo de vehículo sin llave |
| FA9 | 5 | 2011-2015: Relé de bobinas |
| FA10 | 30 | 2006-2010: Asiento eléctrico del conductor |
| FA11 | 20 | Accesorios, módulo de remolque |
| FA12 | 30 | 2011-2015: Asiento eléctrico del conductor |
| FB1 | 5 | 2006-2010: Módulo de asistencia al estacionamiento; Sistema de detección de ángulo muerto. |
| 15 | 2011-2015: Sistema de parasol | |
| FB2 | 15 | Módulo de suspensión |
| FB3 | 15 | Asiento del conductor calefactado |
| FB4 | 15 | Asiento del pasajero delantero calefactado |
| FB5 | – | No se utiliza |
| FB6 | 10 | Aire acondicionado trasero |
| FB7 | – | No se utiliza |
| FB8 | 10 | 2010: Sistema de parasoles |
| 5 | 2011-2015: Asistencia al estacionamiento, BLIS | |
| FB9 | 30 | Asiento eléctrico del pasajero delantero |
| FB10 | 10 | Señal acústica antirrobo |
| FB11 | – | No se utiliza |
| FB12 | – | No se utiliza |
| FC1 | 7.5 | Elevalunas traseros eléctricos |
| FC2 | 30 | Freno de estacionamiento eléctrico (EPB) |
| FC3 | 30 | Freno de estacionamiento eléctrico (EPB) |
| FC4 | 10 | Aire acondicionado trasero |
| FC5 | 7.5 | 2006-2010: Cargador de CD; Sistema de entretenimiento para los asientos traseros. |
| 20 | 2011-2015: Vehículo sin llave | |
| FC6 | 20 | Ventilador del aire acondicionado trasero |
| FC7 | 5 | Módulo de función de memoria del asiento |
| FC8 | 20 | 2010: Módulo de vehículo sin llave |
| 7.5 | 2011-2015: Sistema de entretenimiento para los asientos traseros; Cargador de CD. | |
| FC9 | 20 | 2010-2015: Amplificador de audio |
| FC10 | 10 | 2010-2015: Audio Sony |
| FC11 | – | No se utiliza |
Ford Galaxy (2015-2016) – diagrama de fusibles
Año de fabricación: 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Ford Galaxy (2015-2016) es el fusible 10 en la caja de fusibles.

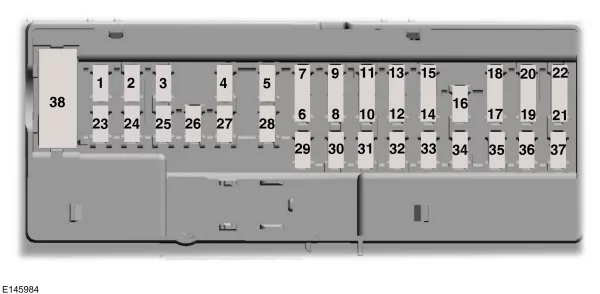

Caja de fusibles
| Nº | Amp [A] | Descripción |
| 1 | 25A 3 | Compartimento del motor del limpiaparabrisas |
| 2 | – | Relé del motor de arranque |
| 3 | 15A 1 | Limpiaparabrisas trasero; Sensor de lluvia. |
| 4 | – | Relé del motor del ventilador |
| 5 | 20A 3 | Punto de alimentación 3 – Parte trasera de la consola |
| 6 | – | Relé del calentador auxiliar nº 2 |
| 7 | 20A 1 | Módulo de control del tren motriz – potencia del vehículo 1 |
| 8 | 20A 1 | Módulo de control del tren motriz – potencia del vehículo 2 |
| 9 | – | Relé del módulo de control del tren motriz |
| 10 | 20A 3 | Punto de alimentación 1 – parte delantera del conductor |
| 11 | 15A 2 | Módulo de control del tren motriz – potencia del vehículo 4 |
| 12 | 15A 2 | Módulo de control del tren motriz – potencia del vehículo 3 |
| 13 | 10A 2 | No se utiliza (reserva) |
| 14 | 10A 2 | No se utiliza (reserva) |
| 15 | – | Relé de arranque |
| 16 | 20A 3 | Punto de alimentación 2 – consola |
| 17 | 20A 3 | Punto de alimentación 4 – maletero |
| 18 | 10A 1 | No se utiliza (reserva) |
| 19 | 10A 1 | Asistencia de dirección electrónica en modo Run-Start |
| 20 | 10A 1 | Activar iluminación |
| 21 | 15A 1 | Activar control de transmisión. Arranque/parada de la bomba de aceite de la transmisión. |
| 22 | 10A 1 | Válvula solenoide del compresor del aire acondicionado |
| 23 | 15A 1 | Arranque; Sistema de información de ángulo muerto; Cámara trasera; Control de crucero adaptativo; Pantalla Head-up; Módulo de estabilización de tensión. |
| 24 | 10A 1 | Arranque 7 |
| 25 | 10A 2 | Sistema de prevención de bloqueo de ruedas durante el arranque. |
| 26 | 10A 2 | Módulo de control del tren motriz con función de arranque. |
| 27 | – | No se utiliza |
| 28 | 10A 1 | Bomba del lavaparabrisas trasero |
| 29 | – | No se utiliza |
| 30 | – | No se utiliza |
| 31 | – | No se utiliza |
| 32 | – | Relé electrónico del ventilador 1 |
| 33 | – | Relé del compresor del aire acondicionado |
| 34 | 15A 1 | Cierre eléctrico de la columna de dirección |
| 35 | – | No se utiliza |
| 36 | – | No se utiliza |
| 37 | – | No se utiliza |
| 38 | – | Relé electrónico del ventilador 2 |
| 39 | – | Relé del ventilador eléctrico 2 y 3 |
| 40 | – | Relé de los lavaparabrisas |
| 41 | – | Relé de la bocina |
| 42 | – | Relé de la bomba de combustible |
| 43 | 10A 1 | No se utiliza (reserva) |
| 44 | 5A 1 | Boquilla calefactada del lavaparabrisas |
| 45 | – | No se utiliza |
| 46 | 10A 2 | Sensor del alternador |
| 47 | 10A 2 | Interruptor/parada del freno |
| 48 | 20A 1 | Bocina |
| 49 | 20A 1 | Calentador diésel |
| 50 | 10A 1 | Ventilador de la transmisión |
| 51 | – | No se utiliza |
| 52 | – | No se utiliza |
| 53 | 10A 1 | Asientos eléctricos |
| 54 | 5A 2 | Calentador de combustible |
| 55 | 5A 2 | Calentador de combustible |
| 1 micro fusible. 2 Doble micro fusible. 3 fusible tipo M. | ||
Caja de fusibles – parte inferior
En la parte inferior de la caja de fusibles se encuentran los fusibles.
| Número | Amp [A] | Descripción |
| 56 | 20A 1 | Lavaparabrisas |
| 57 | 20A 1 | Evaporador diésel |
| 58 | 30A 1 | Alimentación de la bomba de combustible |
| 59 | 40A 2 | Ventilador electrónico 600W 3 |
| 60 | 40A 2 | Ventilador electrónico 600 W 1 |
| 61 | 40A 1 | Desempañado del parabrisas izquierdo |
| 62 | 50A 2 | Módulo de control de la carrocería 1 |
| 63 | 25A 1 | Ventilador electrónico 600W 2 |
| 64 | 30A 1 | Calefacción auxiliar # 3 |
| 65 | 20A 1 | Asiento delantero calefactado |
| 66 | 40A 1 | Desempañado del parabrisas derecho |
| 67 | 50A 2 | Módulo de control de la carrocería 2 |
| 68 | 40A 1 | Luneta trasera calefactada |
| 69 | 30A 1 | Válvulas del sistema antibloqueo |
| 70 | 30A 1 | Asiento del pasajero |
| 71 | 60A 2 | Calefacción auxiliar # 2 |
| 72 | 30A 1 | Asientos traseros eléctricos |
| 73 | 20A 1 | Asientos traseros calefactados |
| 74 | 30A 1 | Módulo del asiento del conductor |
| 75 | 30A 1 | Calefacción auxiliar # 1 |
| 76 | 20A 1 | Bomba de aceite de la transmisión |
| 77 | 30A 1 | Módulo del asiento con aire acondicionado |
| 78 | 40A 1 | Módulo de remolque |
| 79 | 40A 1 | Motor del ventilador |
| 80 | 40A 1 | Módulo de puerta elevable eléctrica |
| 81 | 40A 1 | Inversor 220 V. |
| 82 | 60A 2 | Bomba del sistema antibloqueo |
| 83 | 25A 1 | Motor del limpiaparabrisas nº 1 |
| 84 | 30A 1 | Bobina del motor del encendedor |
| 85 | 20A 1 | Calentador de combustible |
| 86 | – | No se utiliza |
| 87 | 50A 2 | Motor del ventilador auxiliar |
| 1 fusible tipo M. 2 fusible tipo J. | ||
Panel de fusibles en el habitáculo
El diagrama de fusibles se encuentra debajo del salpicadero a la izquierda de la columna de dirección.
| Nº | Amp [A] | Descripción |
| 1 | 10A 1 | Iluminación (ambiental, compartimento del motor, vacío, cúpula, elevación). |
| 2 | 7,5 A 1 | Asientos con memoria; Soporte lumbar; Espejo eléctrico. |
| 3 | 20A 1 | Desbloqueo de la puerta del conductor |
| 4 | 5A 1 | Interruptor electrónico de freno de remolque no original. |
| 5 | 20A 1 | Llave de encendido; Interruptor de botón de encendido. |
| 6 | 10A 2 | Bobina del relé del asiento calefactado |
| 7 | 10A 2 | No utilizado (reserva) |
| 8 | 10A 2 | No utilizado (reserva) |
| 9 | 10A 2 | No utilizado (reserva) |
| 10 | 5A 2 | Teclado; Módulo de puerta elevable eléctrica. |
| 11 | 5A 2 | No utilizado |
| 12 | 7,5 A 2 | Control del aire acondicionado |
| 13 | 7,5 A 2 | Bloqueo de la columna de dirección; Lógica de conexión de datos. |
| 14 | 10A 2 | No utilizado |
| 15 | 10A 2 | Módulo de puerta de conexión de datos |
| 16 | 15A 1 | Protección para niños; Apertura del maletero. |
| 17 | 5A 2 | No utilizado (reserva) |
| 18 | 5A 2 | Arranque; Botón de parada de arranque. |
| 19 | 7,5 A 2 | Indicador de desactivación del airbag del pasajero; Indicador de flujo de la transmisión. |
| 20 | 7,5 A 2 | No se utiliza (reserva) |
| 21 | 5A 2 | Sensor de humedad y temperatura en el coche; Sistema de información de ángulo muerto; Cámara trasera; Control de crucero adaptativo. |
| 22 | 5A 2 | Sensor de clasificación de pasajeros |
| 23 | 10A 1 | Accesorios con retardo (lógica del inversor de potencia, lógica del techo practicable) |
| 24 | 20A 1 | Desbloqueo centralizado |
| 25 | 30A 1 | Puerta del conductor (ventana, espejo) |
| 26 | 30A 1 | Puerta del pasajero delantero (ventana, espejo) |
| 27 | 30A 1 | Techo practicable |
| 28 | 20A 1 | Amplificador |
| 29 | 30A 1 | Puerta trasera del lado del conductor (ventana) |
| 30 | 30A 1 | Puerta trasera del lado del pasajero (ventana) |
| 31 | 15A 1 | No se utiliza (reserva) |
| 32 | 10A 1 | GPS; Pantalla; Control por voz; Control de crucero adaptativo; Receptor de radiofrecuencia. |
| 33 | 20A 1 | Radio |
| 34 | 30A 1 | Bus de arranque (fusible 19, 20, 21, 22, 35, 36, 37, interruptor automático). |
| 35 | 5A 1 | Módulo de control de límites |
| 36 | 15A 1 | Espejo con función de atenuación automática; Asiento calefactado; Tracción a las cuatro ruedas. |
| 37 | 15A 1 | Alimentación de la lógica del módulo de estabilización de tensión |
| 38 | 30A | No se utiliza (reserva) |
| 1 micro fusible. 2 Doble micro fusible. | ||
Acerca del Ford Galaxy (1995-2016)
El Ford Galaxy, fabricado entre 1995 y 2016, es un popular monovolumen familiar que ofrece un interior espacioso y un viaje cómodo para toda la familia. Este modelo era conocido por su versatilidad y practicidad, lo que lo hacía ideal tanto para viajes largos como para el uso diario. El Ford Galaxy estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a su robusta construcción y a sus avanzadas características de seguridad, se convirtió en una opción popular entre los conductores que buscaban un vehículo fiable y confortable.
Diagrama de la caja de fusibles del Ford Galaxy
Esta página muestra el diagrama de la caja de fusibles del Ford Galaxy, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En un modelo típico de Ford Galaxy, la caja de fusibles se encuentra en el interior del vehículo, generalmente debajo del salpicadero o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
