Volvo V60 (2011-2018) – esquema de fusibles

Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo V60 (2011-2018) es el fusible 22 en la caja de fusibles del compartimento del motor.

Ubicación

Diagrama de la ubicación del fusible 22 del encendedor en Volvo V60.
Volvo v60 – esquema de fusibles – ubicación
Nº Ubicación
1 Compartimento del motor
2 Debajo de la guantera nº 1
3 Debajo de la guantera nº 2
4 Zona de carga
5 Zona fría del compartimento del motor

(solo Start / Stop)

Fusibles – en el compartimento del motor

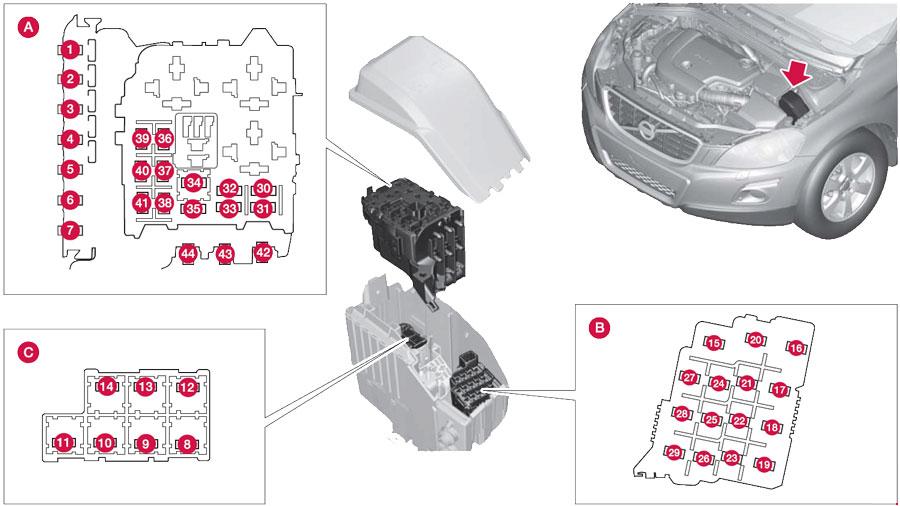

Esquema de fusibles del compartimento del motor para Volvo V60 con Start/Stop.
Volvo V60 – esquema de fusibles – compartimento del motor
Nº Descripción Amperaje [A]
1 Fusible principal CEM KL30B 50
2 Fusible principal CEM KL30A 50
3 Fusible principal RJBA KL30 60
4 Fusible principal CJB KL30 60
5 Fusible principal CJB 15E KL30 60
6 – –
7 Calentador de aire PTC 100
8 2011-2013:

Bombillas de los faros

 20
2014-2018:

Parabrisas calefactado, lado izquierdo

 40
9 Limpiaparabrisas 30
10 Calefacción estacionaria 25
11 Ventilador 40
12 2014-2018:

Parabrisas calefactado, lado derecho

 40
13 Bomba ABS 40
14 Válvulas ABS 20
15 2014-2018:

Bombillas de los faros

 20
16 Ajuste de los faros,

faros de xenón activos – ABL

 10
17 Fusible principal CEM 20
18 ABS 5
19 Servodirección dependiente de la velocidad 5
20 Módulo de control del motor;

Módulo de control de la transmisión;

Airbag.

 10
21 Boquillas calefactadas para limpiaparabrisas 10
22 2011-2012:

Bobina de relé;

Bomba de vacío (5 cilindros gasolina y 2.0 T).

 5
23 Control de los faros 5
24 – –
25 – –
26 – –
27 Relé, panel del compartimento del motor 5
28 Faros adicionales 20
29 Bocina 15
30 2011-2018:

Módulo de control del motor (ECM)

 10
2016-2018:

Módulo de control del motor (ECM)

 5
31 Módulo de control de la transmisión 15
32 2011-2016:

Compresor del aire acondicionado;

2012-2018:

Bomba auxiliar de refrigerante (Diésel).

 15
33 Bobinas de relé 5
34 2011-2016:

Relé del motor de arranque.

 30
35 Bobinas de encendido (4 cilindros gasolina);

Módulo de control de precalentamiento (5 cilindros diésel).

 10
Módulo de control del motor (4 cilindros);

Bobinas de encendido (5 cilindros gasolina);

Condensador (6 cilindros).

 20
36 2011-2013:

Módulo de control del motor (gasolina);

2014-2015:

Módulo de control del motor

(gasolina, excepto 4 cilindros 2.0 l)

(no aplicable al motor B4204T7);

2016:

Módulo de control del motor (5, 6 cilindros gasolina).

 10
2011-2013:

Módulo de control del motor (diésel).

2014-2015:

Módulo de control del motor

(motor diésel 1.6 l,

motor diésel 5 cilindros).

2016-2018:

Módulo de control del motor

(motor diésel 5 cilindros).

 15
2014-2015:

Módulo de control del motor (4 cilindros 2.0 l

(sin embargo, aplicable al motor B4204T7))

2016-2018:

Módulo de control del motor (4 cilindros)

 15
37 2011:

Sensor de flujo de masa de aire, válvulas

(5 cilindros diésel);

2012:

Sensor de flujo de masa de aire (5, 6 cilindros);

Válvulas de control

(5 cilindros diésel);

Inyectores

(5, 6 cilindros gasolina);

Módulo de control del motor

(6 cilindros);

2013-2016:

Sensor de flujo de masa de aire

(5 cilindros diésel, 6 cilindros);

Válvulas de control (5 cilindros diésel);

Inyectores (5, 6 cilindros gasolina);

Módulo de control del motor (5 cilindros gasolina, 6 cilindros)

2017-2018:

Sensor de flujo de masa de aire (5 cilindros diésel);

Válvulas de control (5 cilindros diésel).

 15
2012-2013:

Válvulas (gasolina 1.6 l);

Sensor de flujo de masa de aire (gasolina 1.6 l);

Sensor de flujo de masa de aire (D4162T);

Válvula de control;

Flujo de combustible (D4162T).

2014:

Válvulas (gasolina 1.6 l);

Sensor de flujo de masa de aire

(1.6 l, 4 cilindros 2.0 l)

(no aplicable al motor B4204T7.);

Termostato

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7.);

Válvula EVAP

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7.);

Válvula de refrigeración del sistema de aire acondicionado

(4 cilindros 2.0 l diésel);

Bomba de refrigeración EGR

(4 cilindros 2.0 l diésel)

Sensor de flujo de masa de aire

(motor D4162T);

Válvula de control, flujo de combustible

(motor D4162T);

2015:

Válvulas (gasolina 1.6 l);

sensor de flujo de masa de aire

(1.6 l, 4 cilindros 2.0 l)

(no aplicable al motor B4204T7);

Termostato

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7);

Válvula EVAP

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7);

Bomba de refrigeración EGR

(4 cilindros 2.0 l diésel);

Válvula de control;

Flujo de combustible

(motor D4162T);

2016-2018:

Sensor de flujo de masa de aire

(4 cilindros);

Termostato

(4 cilindros gasolina);

Válvula EVAP

(4 cilindros gasolina);

Bomba de refrigeración EGR

(4 cilindros diésel).

 10
38 2011:

Válvulas del motor

2012:

Compresor del aire acondicionado (5, 6 cilindros),

Válvulas del motor;

Módulo de control del motor (6 cilindros);

Solenoides

(6 cilindros sin turbocompresor);

Actuadores, colector

(6 cilindros sin turbocompresor);

sensor de flujo de masa de aire

(4 cilindros gasolina 2.0 l);

Sensor de nivel de aceite (5 cilindros diésel);

Bomba de refrigerante (D4162T);

2013:

Embrague electromagnético del aire acondicionado (5, 6 cilindros);

Válvulas, módulo de control del motor (6 cilindros);

Solenoides (6 cilindros sin turbocompresor);

Motores de actuadores;

Colector

(6 cilindros sin turbocompresor);

Sensor de flujo de masa de aire

(4 cilindros gasolina 2.0 l, gasolina 5 cilindros);

Sensor de nivel de aceite (5 cilindros diésel),

bomba de refrigerante (D4162T)

2014-2015:

Embrague electromagnético del aire acondicionado (5, 6 cilindros);

Válvulas (1.6 l, motor B4204T7; 5 cilindros, 6 cilindros);

Módulo de control del motor (6 cilindros);

Solenoides (6 cilindros sin turbo);

Motores de actuadores,

colector (6 cilindros sin turbocompresor);

Sensor de flujo de masa de aire

(motor B4204T7; 5 cilindros gasolina);

Sensor de nivel de aceite (5 cilindros diésel)

2016:

Embrague electromagnético A/C (5, 6 cilindros);

Válvulas (5,6 cilindros);

Módulo de control del motor (6 cilindros);

Sensor de flujo de masa de aire (5 cilindros gasolina);

Sensor de nivel de aceite
2017-2018:

Embrague electromagnético A/C (5 cilindros diésel);

Válvulas (5 cilindros diésel);

Sensor de nivel de aceite

 10
2014-2015:

Válvulas (4 cilindros 2.0 l)

(no aplicable al motor B4204T7);

Bomba de aceite

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7);

Sensor Lambda, central

(4 cilindros gasolina 2.0 l)

(no aplicable al motor B4204T7);

Sensor lambda trasero

(4 cilindros 2.0 l diésel);

2016-2018:

Válvulas (4 cilindros);

Bomba de aceite (4 cilindros gasolina);

Sensor lambda central (4 cilindros gasolina);

Sensor Lambda, trasero (4 cilindros diésel)

 15
39 2011:

EVAP, sondas lambda, inyección (gasolina)

2012-2013:

válvula EVAP (5, 6 cilindros gasolina),

sondas lambda (5, 6 cilindros gasolina)

2014-2015:

sonda lambda, delantera

(4 cilindros 2.0 l (no aplicable al motor B4204T7));

Sonda lambda trasera

(4 cilindros gasolina 2.0 l (no aplicable al motor B4204T7));

Válvula EVAP (5, 6 cilindros gasolina);

Sondas lambda (5, 6 cilindros gasolina)

2016:

Sondas lambda, delantera (4 cilindros);

Sonda lambda, trasera (4 cilindros gasolina),

válvula EVAP (5, 6 cilindros gasolina);

Sondas lambda (5,6 cilindros);

Cubierta del módulo de control del radiador (5 cilindros diésel)

2017-2018:

Sonda lambda, delantera (4 cilindros);

Sondas lambda traseras (4 cilindros gasolina)

Sondas lambda (motores diésel 5 cilindros);

Módulo de control, cubierta del módulo de control del radiador (5 cilindros diésel)

 15
2011:

Sondas lambda (4 cilindros gasolina, 5 cilindros diésel

2012-2013:

Sondas lambda (4 cilindros gasolina),

Sondas lambda (diésel),

Módulo de control, cubierta del módulo de control del radiador

(manual 5 cilindros 2.0 l diésel)

2014-2015:

Sondas lambda (gasolina 1.6 l, motor B4204T7);

Lamba (diésel 5 cilindros);

Módulo de control, cubierta del módulo de control del radiador

(1.6 l diésel, 5 cilindros diésel)

 10
40 2011:

Bomba de vacío,

válvula del cárter de aceite (5 cilindros Turbo, 2.0 GTDI)

Calentador del filtro de diésel

2012:

Bomba de vacío (gasolina 5 cilindros),

calentador del cárter de aceite (gasolina 5 cilindros),

calentador del filtro de diésel

2013-2018:

Calentador del filtro de diésel

 20
2012:

Bomba de refrigerante

(1.6 l gasolina Start/Stop);

2013:

Bomba de refrigerante

(1.6 l gasolina Start/Stop,

gasolina 5 cilindros Start/Stop);

Calentador del cárter de aceite

(gasolina 5 cilindros);

Bomba de aceite de la transmisión automática

(gasolina 5 cilindros Start/Stop);

2014:

Bomba de refrigerante

(1.6 l gasolina Start/Stop);

Calentador del cárter de aceite

(gasolina 5 cilindros);

Bomba de aceite de la transmisión automática

Debajo de la guantera nº 1

Diagrama de fusibles debajo de la guantera 1, bomba de aceite de transmisión automática.
Volvo V60 – esquema de fusibles – debajo de la guantera número 1

Nº Descripción Amperaje [A]
1 2011:

Fusible principal, unidad de control;

Audio;

Subwoofer;

2012-2018:

Fusible principal de la unidad de control de audio;

Fusible principal para los fusibles 16-20.

 40
2 2015-2018:

Limpiaparabrisas delanteros;

Limpiaparabrisas traseros.

 25
3 – –
4 – –
5 – –
6 Manijas;

Sistema sin llave.

 50
7 – –
8 Panel de control, puerta del conductor 20
9 Panel de control, puerta del pasajero delantero 20
10 Panel de control, puerta del pasajero trasero, derecha 20
11 Panel de control, puerta del pasajero trasero, izquierda 20
12 Sin llave 7,5
13 Asiento eléctrico del lado del conductor 20
14 Asiento eléctrico del lado del pasajero 20
15 2011-2012:

Cojín de apoyo ajustable.

 15
16 Módulo de control o

pantalla del sistema de infoentretenimiento.

 5
17 Módulo de control de audio;

Televisor;

Radio satelital;

Radio digital.

 10
18 Módulo de control de audio o

módulo de control Sensus.

 15
19 Teléfono, Bluetooth ™ 5
20 – –
21 Techo corredizo;

Iluminación interior (techo);

Sensor climático;

Entrada de aire para motores de mariposa.

 5
22 Toma de 12 V, consola entre los asientos

Encendedor de cigarrillos.

 15
23 2011:

Calefacción del asiento, lado del pasajero delantero;

2012-2018:

Calefacción del asiento, lado del pasajero trasero, derecho.

 15
24 2011:

Calefacción del asiento,

lado del conductor delantero;

2012-2018:

Calefacción del asiento – trasero izquierdo.

 15
25 2014-2018:

Calentador eléctrico adicional

 5
26 2011:

Calefacción del asiento – trasero izquierdo;

2012-2018:

Calefacción del asiento,

lado del pasajero delantero.

 15
27 2011:

Calefacción del asiento – trasero izquierdo;

2012-2018:

Calefacción del asiento – del conductor.

 15
28 Asistencia al estacionamiento;

Cámara de estacionamiento;

RTI;

BLIS.

 5
29 2011-2012:

Módulo de control AWD.

 10
2013-2018:

Módulo de control AWD

 15
30 Chasis activo Four-C 10

Debajo de la guantera nº 2

Esquema de fusibles debajo de la guantera 2, módulo de control AWD.
Volvo V60 – esquema de fusibles – debajo de la guantera número 2
Nº Descripción Amperaje [A]
1 Limpiaparabrisas trasero 15
2 – –
3 Iluminación interior;

Panel de control en la puerta del conductor;

Elevalunas eléctricos;

Asientos eléctricos – delanteros;

Apertura remota de puertas de garaje.

 7,5
4 2011-2013:

Pantalla de información (DIM)

2014-2018:

Cuadro de instrumentos combinado

 5
5 Control de crucero adaptativo;

ACC;

Sistema de advertencia de colisión.

 10
6 Iluminación interior;

Sensor de lluvia.

 7,5
7 Módulo del volante 7,5
8 Cierre centralizado;

Tapa del depósito de combustible.

 10
9 2011-2013:

Limpiaparabrisas trasero;

2014-2018:

Volante calefactado.

 15
10 2011-2013:

Limpiaparabrisas delantero;

2014-2018:

Parabrisas calefactado.

 15
11 Desbloqueo, tapa trasera 10
12 2013-2018:

Cristal del reposacabezas ajustable

 10
13 Bomba de combustible 20
14 Receptor de llave con mando a distancia

mando a distancia;

Alarma con sensor de movimiento;

Panel de control del aire acondicionado.

 5
15 Bloqueo de la dirección 15
16 Sirena;

conector del bus de datos OBDII.

 5
17 – –
18 Airbag 10
19 Sistema de advertencia de colisión 5
20 Sensor del pedal del acelerador;

Espejo interior con atenuación;

Calefacción del asiento, trasero

Calentador eléctrico adicional

 7,5
21 2014-2018:

Módulo de control de infoentretenimiento (potencia);

Audio (potencia)

 15
22 Luz de freno 5
23 Techo corredizo 20
24 Inmovilizador 5

Fusibles – habitáculo

Diagrama de fusibles del habitáculo para el sistema de audio del Volvo V60.
Volvo V60 – esquema de fusibles – habitáculo
Nº Descripción Amperaje [A]
1 Freno de estacionamiento eléctrico izquierdo 30
2 Freno de estacionamiento eléctrico derecho 30
3 Calentador de la luneta trasera 30
4 Toma de remolque 2 15
5 – –
6 Toma de 12 V – maletero 15
7 – –
8 – –
9 – –
10 – –
11 Toma de remolque 1 40
12 – –

Fusibles – en la zona fría del compartimento del motor

Esquema de fusibles en la zona fría del motor para la alimentación de audio.
Volvo V60 – esquema de fusibles – zona fría en el compartimento del motor
Número Descripción Amperaje [A]
A1 Fusible principal para el módulo eléctrico

en el compartimento del motor

 175
A2 Fusible principal para el módulo electrónico central

(CEM) debajo de la guantera,

Relé, esquema de fusibles

debajo de la guantera,

unidad eléctrica central en el maletero

 175
1 Calentador eléctrico adicional 100
2 Fusible principal para el módulo electrónico central

(CEM) debajo de la guantera

 50
3 Fusible principal para el relé,

esquema de fusibles debajo de la guantera

 60
4 2011-2015:

Fusible principal para la unidad eléctrica central

en el habitáculo

con esquema de fusibles A debajo de la guantera

2010-2018:

Parabrisas calefactado

 60
5 Fusible principal para la unidad eléctrica central

en el maletero

 60
6 Ventilador 40
7 – –
8 – –
9 Relé de arranque 30
10 2011-2015:

Diodo interno

 50
11 Batería de respaldo 70
12 2012-2015:

Módulo electrónico central

(CEM) (batería de respaldo con tensión de referencia)

 15
2016-2018:

Módulo electrónico central

(CEM) (batería de respaldo con tensión de referencia)

 5

Volvo V60 (2019-…) – esquema de fusibles

Año de fabricación: 2019.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Volvo V60 son el fusible nº 24 (toma de 12 V en la consola entre los asientos delanteros), el nº 25 (toma de 12 V en la consola entre los asientos traseros), el nº 26 (toma de 12 V en el maletero) en la caja de fusibles del compartimento del motor y el fusible nº 2 (toma de corriente en la consola entre los asientos traseros) en la caja de fusibles debajo del salpicadero.

Ubicación de la caja de fusibles

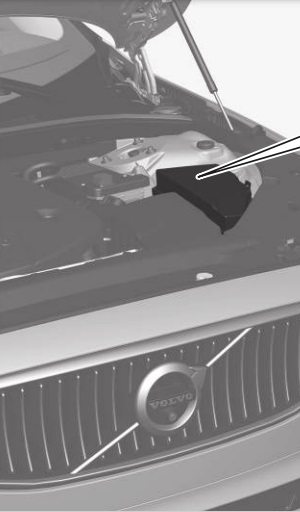

Compartimento del motor
Ubicación de la caja de fusibles del encendedor en el compartimento del motor.

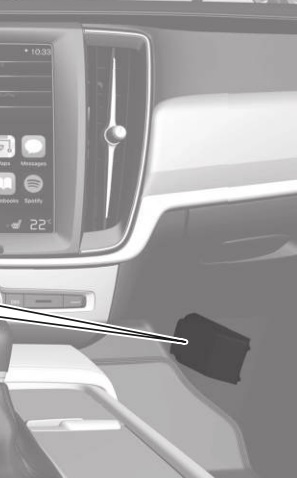

Caja de fusibles debajo del salpicadero
Ubicación de la caja de fusibles del encendedor debajo del salpicadero.

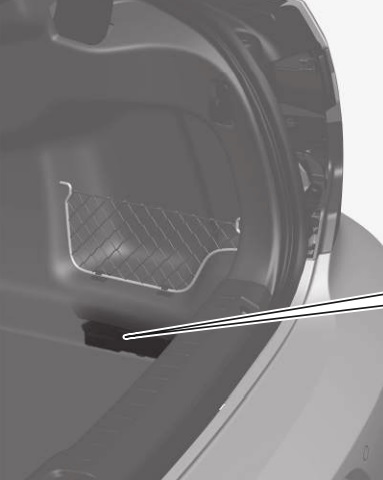

Caja de fusibles en el maletero
Ubicación de la caja de fusibles del encendedor en el maletero del Volvo V60.

Esquemas de las cajas de fusibles

2019

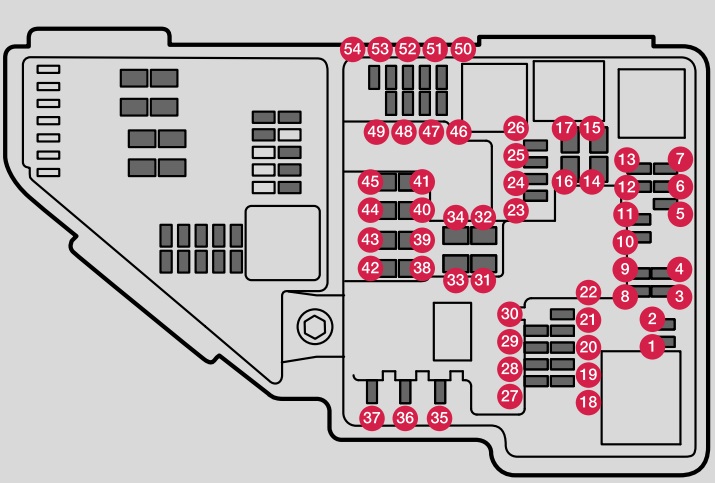

Compartimento del motor
Esquema de fusibles del compartimento del motor para tomas de corriente de 12V.

Asignación de fusibles en el compartimento del motor (2019)

Nº Amp [A] Descripción
Nº Amp [A] Descripción
1 – No se utiliza
2 – No se utiliza
3 – No se utiliza
4 15 Bobinas de arranque (gasolina); Bujías de encendido (gasolina)
5 15 Válvula solenoide de la bomba de aceite; Embrague magnético del aire acondicionado; Sonda lambda calefactada, central (gasolina); Sonda lambda trasera calefactada (diésel).
6 7.5 Reguladores de presión; Válvula; Válvula de potencia de impulso (diésel).
7 20 Unidad de control del motor; Elemento regulador; Módulo de la mariposa; Válvula EGR (motor diésel); Sensor de posición del turbocompresor (motor diésel); Válvula del turbocompresor (motor de gasolina).
8 5 Módulo de control del motor
9 – No se utiliza
10 10 Solenoides (gasolina); Válvula; Termostato de refrigeración del motor (gasolina); Bomba de refrigeración EGR (diésel); Módulo de control de precalentamiento (diésel)
11 5 Módulo de control de la aleta del alerón; Módulo de control de la aleta del radiador; Bobinas de relé de potencia de impulso (diésel)
12 – No se utiliza
13 20 Módulo de control del motor
14 40 Arranque
15 Bypass Arranque
16 30 Calentador del filtro de combustible (diésel)
17 – No se utiliza
18 – No se utiliza
19 – No se utiliza
20 – No se utiliza
21 – No se utiliza
22 – No se utiliza
23 – No se utiliza
24 15 Toma de 12 V en la consola entre los asientos delanteros
25 15 Toma de 12 V en la consola entre los asientos traseros
26 15 Toma de 12 V en el maletero/zona de carga
27 – No se utiliza
Nº Amp [A] Descripción
28 15 Faro izquierdo, algunos modelos con LED
29 15 Faro derecho, algunos modelos con LED
30 – No se utiliza
31 Bypass Parabrisas calefactado, lado izquierdo
32 40 Parabrisas calefactado, lado izquierdo
33 25 Lavafaros
34 25 Limpiaparabrisas delantero
35 15 Módulo de control de la transmisión
36 20 Bocina
37 5 Sirena de advertencia
38 40 Módulo de control del sistema de frenos (válvulas, freno de estacionamiento).
39 30 Limpiaparabrisas
40 25 Limpiaparabrisas trasero
41 40 Parabrisas calefactado, lado derecho
42 20 Calefacción estacionaria
43 – No se utiliza
44 – No se utiliza
45 Bypass Parabrisas calefactado, lado derecho
46 5 Suministro con encendido activado: módulo de control del motor, elementos de transmisión, dirección asistida eléctrica, módulo eléctrico central, módulo de control del sistema de frenos.
47 – No se utiliza
48 7.5 Faro derecho
48 15 Faro derecho, algunos modelos con LED
49 – No se utiliza
50 – No se utiliza
51 5 Módulo de control de conexión de la batería
52 5 Airbag
53 7.5 Faro izquierdo
53 15 Faro izquierdo, algunos modelos con LED
54 5 Sensor del pedal del acelerador
Compartimento del motor (Twin Engine)
Asignación de fusibles del compartimento del motor (Twin Engine) para 2019.
Volvo V60 – fusibles en el compartimento del motor (Twin Engine)

Asignación de fusibles en el compartimento del motor (2019, Twin Engine)

Nº Amp [A] Descripción
Nº Amp [A] Descripción
1 – No se utiliza
2 – No se utiliza
3 – No se utiliza
4 5 Módulo de control del actuador para la activación, cambio de posición de la transmisión automática
5 5 Módulo de control del calentador de alta tensión del refrigerante del motor de combustión interna
6 5 Módulo de control del aire acondicionado; Válvula de cierre para el intercambiador de calor; Válvula de cierre del refrigerante que pasa por el sistema de aire acondicionado
7 5 Módulo de control de la batería híbrida; Inversor de alta tensión para el generador combinado de alta tensión, arranque con inversor de tensión de 500 V-12 V.
8 – No se utiliza
9 10 Inversor para el control de la alimentación del motor eléctrico del eje trasero
10 10 Módulo de control de la batería híbrida; Inversor de alta tensión para el generador combinado de alta tensión, arranque con inversor de tensión de 500 V-12 V.
11 5 Unidad de carga
12 10 Válvula de cierre del refrigerante de la batería híbrida; Bomba de refrigerante 1 para la batería híbrida
13 10 Bomba de refrigerante para el sistema de propulsión eléctrica
14 25 Ventilador de refrigeración para los componentes híbridos
15 – No se utiliza
16 – No se utiliza
17 – No se utiliza
18 – No se utiliza
19 – No se utiliza
20 – No se utiliza
21 – No se utiliza
22 – No se utiliza
23 – No se utiliza
24 15 Toma de 12 V en la consola entre los asientos delanteros
25 15 Toma de 12 V en la consola entre los asientos traseros
26 15 Toma de 12 V en el maletero/zona de carga; Puertos USB para iPad.
27 – No se utiliza
Nº Amp [A] Descripción
28 – No se utiliza
29 – No se utiliza
30 – No se utiliza
31 Bypass Parabrisas calefactado en el lado izquierdo
32 40 Parabrisas calefactado en el lado izquierdo
33 25 Lavafaros
34 25 Limpiaparabrisas delantero
35 – No se utiliza
36 20 Bocina
37 5 Sirena de advertencia
38 40 Módulo de control del sistema de frenos (válvulas, freno de estacionamiento).
39 30 Limpiaparabrisas
40 25 Limpiaparabrisas trasero
41 40 Parabrisas calefactado, lado derecho
42 20 Calefacción estacionaria
43 – No se utiliza
44 – No se utiliza
45 Bypass Parabrisas calefactado, lado derecho
46 5 Suministro con encendido activado: módulo de control del motor; elementos de transmisión; dirección asistida eléctrica; módulo eléctrico central.
47 – No se utiliza
48 7.5 Faro derecho
48 15 Faro derecho, algunos modelos con LED
49 – No se utiliza
50 – No se utiliza
51 5 Módulo de control de conexión de la batería
52 5 Airbag
53 7.5 Faro izquierdo
53 15 Faro izquierdo, algunos modelos con LED
54 5 Sensor del pedal del acelerador

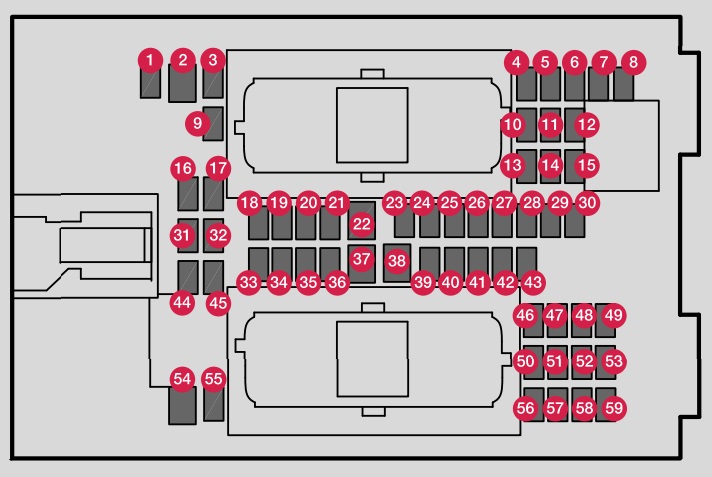

Debajo del salpicadero
Asignación de fusibles debajo del salpicadero para Volvo V60 Twin Engine.

Asignación de fusibles debajo del salpicadero (2019)

Nº Amp [A] Descripción
Nº Amp [A] Descripción
1 – No se utiliza
2 30 Toma de corriente en la consola entre los asientos traseros
3 – No se utiliza
4 5 Sensor de movimiento
5 5 Reproductor multimedia
6 5 Cuadro de instrumentos
7 5 Botones de la consola central
8 5 Sensor solar
9 20 Módulo de control Sensus
10 – No se utiliza
11 5 Módulo del volante
12 5 Módulo para el control del interruptor de arranque y del freno de estacionamiento
13 15 Módulo del volante calefactado
14 – No se utiliza
15 – No se utiliza
16 – No se utiliza
17 – No se utiliza
18 10 Módulo de control del sistema de aire acondicionado
19 – No se utiliza
20 10 Conector para la conexión de datos OBD-II
21 5 Pantalla central
22 40 Módulo del ventilador del sistema de aire acondicionado (delantero)
23 5 DIVISOR USB
24 7.5 Iluminación de instrumentos; Iluminación interior; Función de atenuación automática del espejo; Sensores de lluvia y luz; Controlador en la consola trasera entre los asientos, asiento trasero; Asientos delanteros ajustables eléctricamente; Paneles de control de las puertas traseras; Módulo del ventilador del sistema de aire acondicionado izquierdo / derecho
25 5 Módulo de control de las funciones de asistencia al conductor
26 20 Techo panorámico con persiana
27 5 Pantalla Head-up
28 5 Iluminación del habitáculo
29 – No se utiliza
Nº Amp [A] Descripción
30 5 Pantalla de la consola del techo (recordatorio de cinturones de seguridad, indicador de airbag lateral del pasajero)
31 – No se utiliza
32 5 Sensor de humedad
33 20 Módulo de puerta en la puerta trasera derecha
34 10 Fusibles en el maletero/compartimento de almacenamiento
35 5 Módulo de control para el vehículo conectado a Internet; Módulo de control para Volvo On Call.
36 Módulo de puerta en la puerta trasera izquierda
37 40 Módulo de control de audio (amplificador) (solo algunos modelos)
38 – No se utiliza
39 5 Módulo de antena multibanda
40 5 Función de masaje del asiento delantero
41 – No se utiliza
42 15 Limpiaparabrisas trasero
43 15 Módulo de control de la bomba de combustible
44 5 Twin Engine: Bobinas de relé de la caja de fusibles en el compartimento del motor; Bobinas de relé de la bomba de aceite de la transmisión.
45 – No se utiliza
46 15 Calefacción del asiento del conductor
47 15 Calefacción del asiento del pasajero delantero
48 7.5 Bomba de refrigerante
49 – No se utiliza
50 20 Módulo de puerta en la puerta delantera izquierda
51 20 Módulo de control del chasis activo
52 – No se utiliza
53 10 Módulo de control Sensus
54 – No se utiliza
55 – No se utiliza
56 20 Módulo de puerta en la puerta delantera derecha
57 – No se utiliza
58 5 Televisión (solo en algunos mercados)
59 15 Fusible principal para los fusibles 52, 53, 57 y 58
Caja de fusibles en el maletero

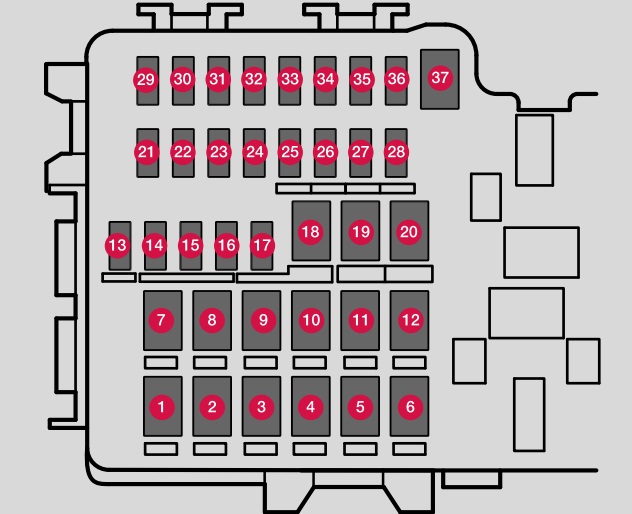

Asignación de fusibles en la caja del maletero para el modelo 2019.

Asignación de fusibles en el maletero (2019)

Nº Amp [A] Descripción
Nº Amp [A] Descripción
1 30 Parabrisas calefactado
2 – No se utiliza
3 40 Compresor de suspensión neumática
4 15 Motor de bloqueo del respaldo del asiento trasero, lado derecho
5 – No se utiliza
6 15 Motor de bloqueo del respaldo del asiento trasero, lado izquierdo
7 20 Twin Engine: Asiento del pasajero delantero eléctrico; Módulo de la puerta trasera derecha.
8 30 Módulo de control para la reducción de óxidos de nitrógeno (diésel)
9 25 Portón trasero eléctrico
10 20 Asiento delantero del pasajero ajustable eléctricamente
11 40 Módulo de control del dispositivo de remolque
12 40 Módulo de tensión del cinturón de seguridad (lado derecho)
13 5 Bobinas de relé internas
14 15 Asiento delantero del pasajero ajustable eléctricamente
15 5 Módulo de detección de movimiento del pie para abrir el portón trasero eléctrico
16 – Concentrador USB / puerto de acceso
17 – No se utiliza
18 25 Módulo de control del dispositivo de remolque
Nº Amp [A] Descripción
18 40 Módulo de accesorios
19 20 Asiento del conductor con control eléctrico
20 40 Módulo de tensión del cinturón de seguridad (lado izquierdo)
21 5 Cámara de asistencia al estacionamiento
22 – No se utiliza
23 – No se utiliza
24 – No se utiliza
25 – No se utiliza
26 5 Módulo de control de airbags y pretensores de cinturones de seguridad
27 – No se utiliza
28 15 Asiento trasero calefactado (lado izquierdo)
29 – No se utiliza
30 5 Información de ángulo muerto (BUS); Módulo de control de señal de marcha atrás exterior.
31 – No se utiliza
32 5 Módulos para pretensores de cinturones de seguridad
33 5 Actuador del sistema de emisión de gases de escape (gasolina, algunas variantes de motor)
34 – No se utiliza
35 15 Módulo de control de tracción total (AWD)
36 15 Asiento trasero calefactado (lado derecho)
37 – No se utiliza

Acerca del Volvo V60 (2011-2019)

El Volvo V60, fabricado entre 2011 y 2019, es un elegante y práctico familiar que combina la precisión sueca con tecnologías modernas. Este modelo es conocido por su seguridad, confort y rendimiento. El Volvo V60 ofrece diversas opciones de motorización, incluyendo variantes de gasolina y diésel, que difieren en potencia y eficiencia. El interior del vehículo está diseñado con énfasis en la calidad y la comodidad, ofreciendo amplio espacio tanto para los pasajeros como para el equipaje. El V60 es una opción ideal para quienes buscan un vehículo fiable y elegante para el uso diario y los viajes largos.

Esquema de la caja de fusibles del Volvo V60

Esta página muestra el esquema de la caja de fusibles del Volvo V60, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra en varios lugares, incluyendo el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran claramente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente del vehículo.
Leggere  Volvo S60 II (desde 2010) – batería

Post correlati:

  1. Volvo XC70 (2003-2016) – caja de fusibles
  2. Volvo C70 (1998-2013) – caja de fusibles
  3. Volvo XC90 (2003-2022) – caja de fusibles
  4. Volvo S80 II (2006-2016) – baterías
  5. Volvo V70 I (1996-2000) – batería
  6. Volvo S40 y V40 (1995-2004) – caja de fusibles
  7. Volvo XC60 Recharge Híbrido Enchufable (2021-2022) – caja de fusibles
  8. Volvo XC90 Twin Engine (2020) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
