Volvo S40 y V40 (1995-2004) – caja de fusibles
Volvo S40 y V40 (1995-2004) – diagrama de la caja de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo S40 y V40 es el fusible 2 y 9 en la caja de fusibles del habitáculo.

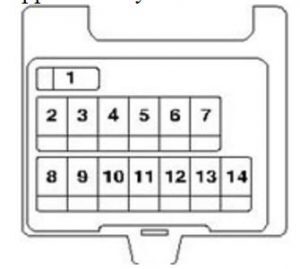

Habitáculo
Cuando cualquiera de los elementos eléctricos deja de funcionar, suele ser un fusible quemado. En el V40 y S40, la caja de fusibles se encuentra en el compartimento del motor y en el habitáculo. La intensidad de la corriente se puede encontrar dentro de las cubiertas de cada caja de fusibles.
| Nr | Descripción | Amperaje [A] |
|---|---|---|
| 1 | Motor del ventilador;
etc. |
25 |
| 2 | Encendedor de cigarrillos;
Accesorios. |
20 |
| 3 | Accesorios;
Elevalunas eléctricos; Espejos eléctricos. |
10 |
| 4 | ECM para DSA/ABS/CEM. | 10 |
| 5 | Calefacción del asiento | 20 |
| 6 | Iluminación de botones:
faros de invierno/deportivos/DSA, CEM, intermitentes |
15 |
| 7 | Control de crucero;
bloqueo de la transmisión; SRS; Alarma. |
10 |
| 8 | Luces de emergencia;
Cierre centralizado; Intermitentes. |
15 |
| 9 | Sistema de audio;
Encendedor de cigarrillos; Accesorios; Asiento del pasajero ajustable eléctricamente. |
15 |
| 10 | Limpiaparabrisas y lavaparabrisas delanteros | 20 |
| 11 | SRS, ECM para DSA/motor/transmisión, instrumento, inmovilizador | 10 |
| 12 | Techo corredizo;
Calefacción; Aire acondicionado; Alarma; Recordatorio del cinturón de seguridad; |
15 |
| 13 | Conector OBD II;
Luces de freno. |
15 |
| 14 | Limpiaparabrisas delantero;
Limpiaparabrisas de faros; Lavaparabrisas delantero y trasero. |
20 |
| Nr | Descripción | Amperaje [A] |
|---|---|---|

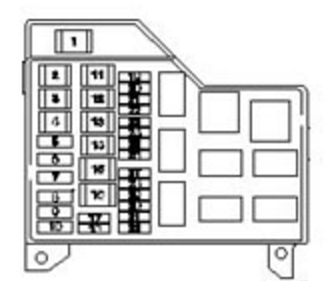

| Nr | Descripción | Amperaje [A] |
| 1 | Alimentación de los fusibles 2, 3, 4, 5, 6 y 7 | 120 |
| 2 | Alimentación de los fusibles en la caja de fusibles del habitáculo | 50 |
| 3 | Calefacción de la luneta trasera y los espejos | 25 |
| 4 | Asientos eléctricos | 30 |
| 5 | Alarma;
Mando a distancia sin llave; Radio; Luces de lectura traseras; Iluminación; Arranque/maletero/iluminación de la guantera; Iluminación del espejo de cortesía; Alimentación de la antena; Recordatorio de llave.; |
10 |
| 6 | Cierre centralizado | 20 |
| 7 | Compresor del aire acondicionado;
Ventilador del condensador. |
10 |
| 8 | Faros antiniebla delanteros/traseros | 20 |
| 9 | Luces de cruce izquierdas | 15 |
| 10 | Luces de cruce derechas | 10 |
| 11 | – | – |
| Nr | Descripción | Amperaje [A] |
|---|---|---|
| 12 | ABS | 50 |
| 13 | Motor, inmovilizador | 20 |
| 14 | Arranque | 40 |
| 15 | Ventilador del refrigerante | 30 |
| 16 | Elevalunas eléctricos (incluida la función de bajada automática) | 30 |
| 17 | Bocina;
Alarma. |
15 |
| 18 | Luces de posición;
Regulador de intensidad. |
10 |
| 19 | Luces largas | 15 |
| 20 | Bomba de combustible | 15 |
| 21 | Elementos del motor | 10 |
| 22 | Bomba de vacío | 15 |
| 23 | Luces de posición;
Luces traseras; Iluminación de la matrícula. |
10 |
Acerca del Volvo S40 y V40 (1995-2004)
Los Volvo S40 y V40, fabricados entre 1995 y 2004, son automóviles compactos que ofrecen una combinación de diseño y seguridad suecos. Estos modelos son conocidos por su fiabilidad y confort, ofreciendo diversas opciones de motorización. Entre los motores disponibles se encontraban variantes de gasolina y diésel, con cilindradas de 1.6 a 2.0 litros. Gracias a su elegante diseño y sus prácticas dimensiones, estos vehículos se hicieron populares entre los conductores que buscaban un coche fiable y elegante para el uso diario.
Diagrama de la caja de fusibles del Volvo S40 y V40
Esta página muestra el diagrama de la caja de fusibles para los modelos Volvo S40 y V40, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles suele estar ubicada en el habitáculo, debajo del salpicadero o en el compartimento del motor. Los diagramas muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos de su vehículo.
