Volvo XC60 (2009-2022) – caja de fusibles

Volvo XC60 – diagrama de fusibles

Año de fabricación: 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 es el fusible n.º 25 (toma de 12 V, asiento delantero y trasero) en la caja de fusibles del compartimento del motor y el fusible n.º 6 (toma de 12 V en el compartimento de carga) en la caja de fusibles del maletero (módulo A). 2011-2012 – fusibles n.º 7 (toma de 12 V – compartimento de carga) y n.º 22 (tomas de 12 V) en la caja de fusibles “A” debajo de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	–	–
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros *	10
17	Módulo eléctrico central	20
18	Radar; Módulo de control ACC *.	5
19	Dirección asistida sensible a la velocidad *	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas	10

22	Bomba de vacío I5T	20
23	Panel de iluminación	5
24	Boquillas de pulverización de faros	15
25	Toma de 12 V – asiento delantero y trasero	15
26	Techo panorámico laminado *; Consola de techo / ECC *.	10
27	Caja de fusibles del compartimento del motor	5
28	Faros adicionales *	20
29	Bocina	15
30	Bobinas de relé; Módulo de control del motor (ECM).	10
31	Módulo de control – transmisión automática	15
32	Compresor de aire acondicionado	15
33	Bobinas	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Módulo de control del motor (ECM); Válvula de mariposa.	10
37	Sistema de inyección	15
38	Válvulas del motor	10
39	EVAP / sensor de oxígeno calentado / inyección	15
40	Calefacción de ventilación del chasis	20
41	Detección de fugas de combustible	5
42	–	–
43	–	–
44	Ventilador de refrigeración	80

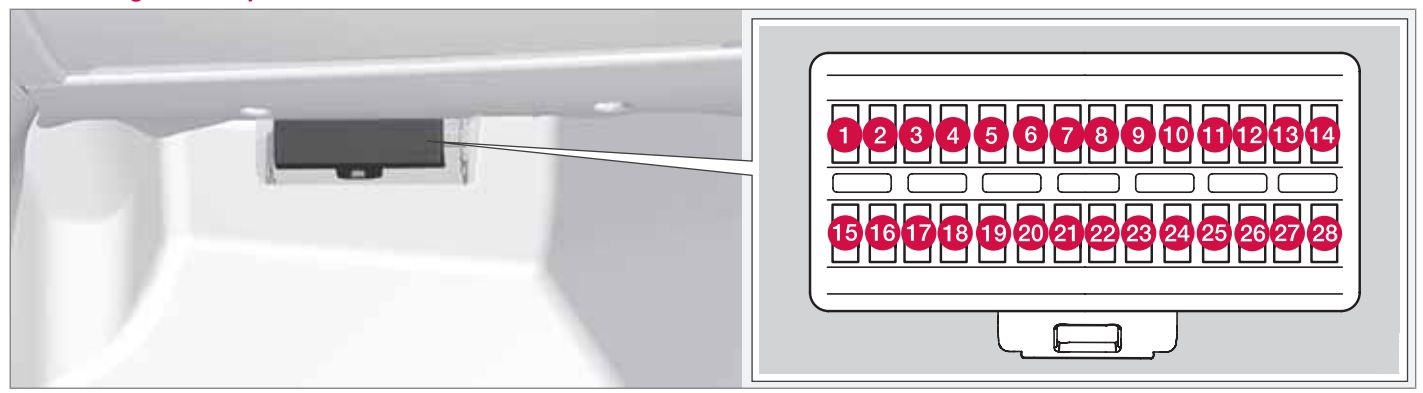

Fusibles – guantera

Número	Descripción	Amperaje [A]
1	Sensor de lluvia*	5
2	Sistema SRS	10
3	Frenos ABS; Freno de estacionamiento eléctrico.	5
4	Pedal del acelerador; Asientos calefactables *.	7,5
5	–	–
6	Pantalla ICM; Reproductor de CD y radio.	15
7	Módulo del volante	7,5
8	–	–
9	Luces de carretera	15
10	Techo panorámico laminado *	20
11	Luces de marcha atrás	7,5
12	–	–
13	Luz antiniebla delantera *	15

14	Desagües del parabrisas	15
15	Control de crucero adaptativo ACC *	10
16	–	–
17	Iluminación del techo; Panel de control de la puerta del conductor; Asiento eléctrico del pasajero *.	7,5
18	Pantalla de información	5
19	Asiento eléctrico del conductor *	5
20	Limpiaparabrisas trasero	15
21	Receptor de llave remota; Sensores de alarma.	5
22	Bomba de combustible	20
23	Bloqueo eléctrico del volante	20
24	–	–
25	Cierre – depósito, portón trasero	10
26	Sirena de alarma; etc.	5
27	Botón START / STOP MOTOR	5
28	Interruptor de luces de freno	5

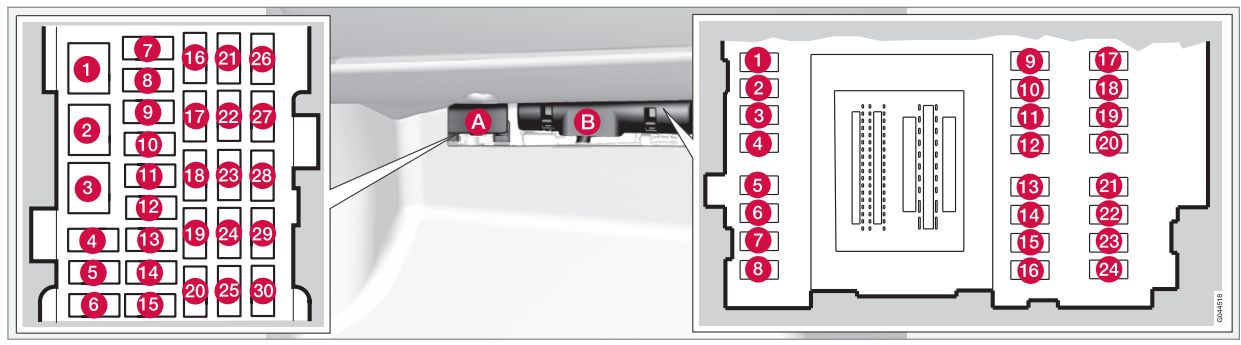

Fusibles – habitáculo

Módulo A (negro)

Número	Descripción	Amperaje [A]
1	Interruptores en la puerta del conductor	25
2	Interruptores en la puerta del pasajero	25
3	Interruptores en la puerta trasera del lado del conductor	25
4	Interruptores en la puerta trasera del lado del pasajero	25
5	–	–
6	Toma de 12 V en el maletero	15
7	Desempañador de la ventana trasera	30
8	–	–
9	Toma de remolque 2 *	15
10	Asiento eléctrico del conductor *	25
11	Toma de remolque 1 *	40
12	Portón trasero eléctrico *	30

Módulo B (blanco)

Número	Descripción	Amperaje [A]
1	Asistente de estacionamiento; Cámara de asistencia al estacionamiento *.	5
2	Módulo de control Four C *	15
3	Asiento del conductor calefactado *	15
4	Asiento del pasajero calefactado *	15
5	Calefacción de los asientos traseros – lado del pasajero	15
6	Módulo de control AWD	10
7	Calefacción de los asientos traseros – lado del conductor *	15
8	–	–
9	Asiento eléctrico del pasajero *	25
10	Acceso sin llave *	20
11	Freno de estacionamiento eléctrico – lado del conductor *	30
12	–	–

Módulo C (azul)

Número	Descripción	Amperaje [A]
1	Pantalla del sistema de navegación *	10
2	–	–
3	Subwoofer*	25
4	Radio satelital SIRIUS *	5
5	Amplificador de audio*	25
6	Sistema de audio	15
7	Kit manos libres Bluetooth	5
8	Reserva	–
9	Reserva	–
10	Reserva	–
11	Reserva	–
12	Reserva	–

Volvo XC60 (2011) – diagrama de la caja de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2011) es el fusible n.º 25 (toma de 12 V, asiento delantero y trasero) en la caja de fusibles del compartimento del motor y el fusible n.º 6 (toma de 12 V en el compartimento de carga) en la caja de fusibles del maletero (módulo A). 2011-2012 – fusibles n.º 7 (toma de 12 V – compartimento de carga) y n.º 22 (tomas de 12 V) en la caja de fusibles “A” debajo de la guantera.

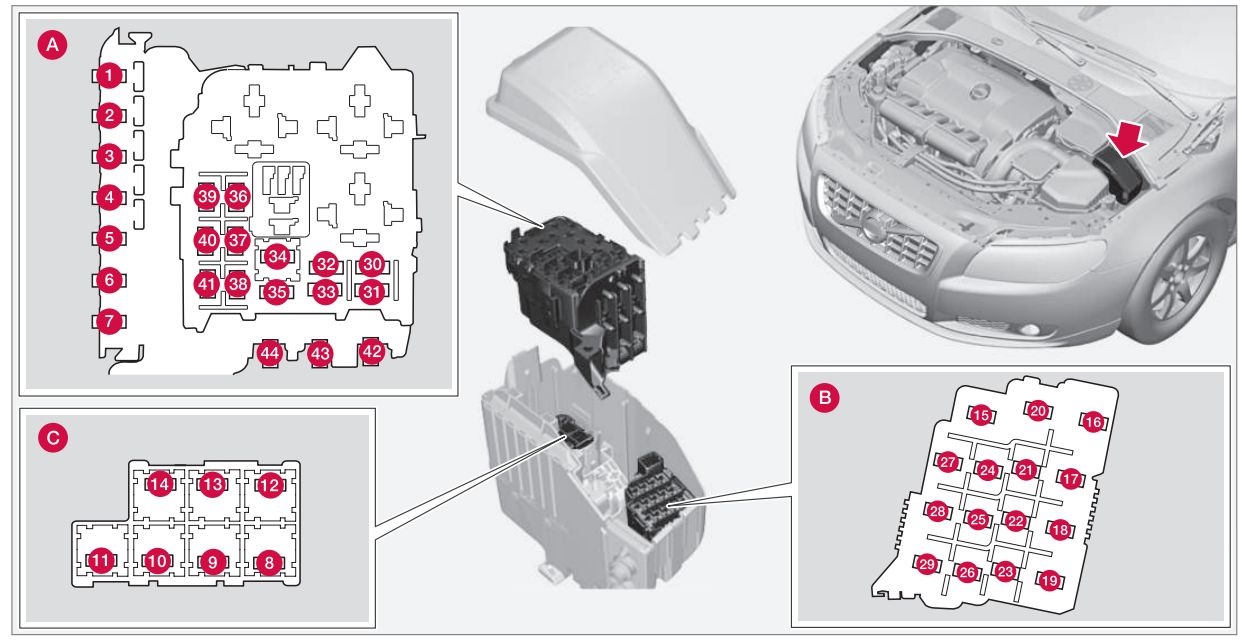

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	20
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	Alimentación ABS 15	5
19	Dirección asistida sensible a la velocidad*	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	Bomba de vacío I5T	5
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Caja de fusibles del compartimento del motor	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM)	10
31	Unidad de control – transmisión automática	15
32	Compresor de aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Unidad de control del motor (ECM); Cuerpo de la mariposa.	10
37	Sistema de inyección	15
38	Válvulas del motor	10
39	Válvula EVAP; Sonda lambda calefactada.	15
40	Calefacción de ventilación del chasis	20
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – habitáculo

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles de la unidad de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Fusible: sistema de audio, Subwoofer*.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	20
13	Asiento del conductor eléctrico*	20
14	Asiento del pasajero delantero eléctrico*	20

15	Cristal trasero abatible*	15
16	–	–
17	Sistema de audio; Pantalla del sistema de navegación *	10
18	Sistema de amplificación	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico laminado* Iluminación adicional; Sensor del sistema de aire acondicionado.	5
22	Toma de 12 V.	15
23	Asiento delantero del pasajero calefactado*	15
24	Asiento del conductor calefactado*	15
25	–	–
26	Asiento trasero derecho calefactado*	15
27	Asiento trasero izquierdo calefactado*	15
28	Asistente de estacionamiento*; Sistema de navegación Volvo*; Cámara de estacionamiento*.	5
29	Módulo de control de tracción total*	5
30	Sistema de chasis activo*	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; Asientos eléctricos*; Control de la ventana de la puerta del conductor.	7,5
4	Pantalla de información del salpicadero	5
5	Control de crucero adaptativo; Advertencia de colisión*	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible, portón trasero.	10
9	Boquilla de pulverización de la ventana trasera	15
10	Boquilla de pulverización de la ventana delantera	15
11	Desbloqueo del portón trasero	10

12	Cierre centralizado del portón trasero	10
13	Bomba de combustible	20
14	Mando a distancia; Sensor de movimiento de alarma*; Sistema de aire acondicionado.	5
15	–	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	–	–
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Radar delantero adaptativo con control de crucero*	5
20	Pedal del acelerador; Espejos laterales eléctricos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Techo panorámico laminado	20
24	Inmovilizador	5

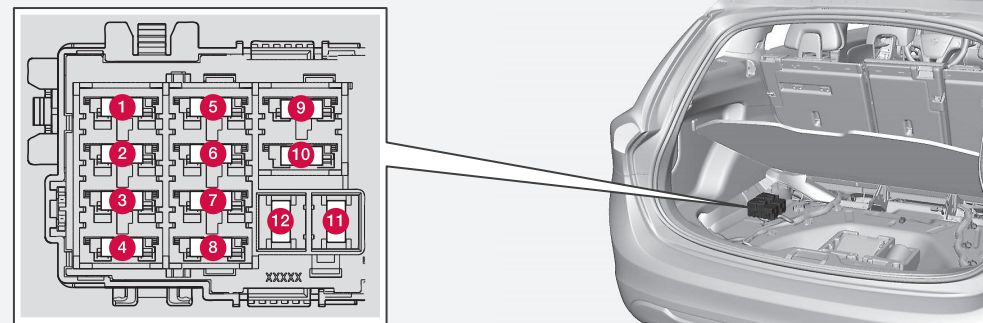

Fusibles – habitáculo / maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Conexión de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexión de remolque 1*	40
12	–	–

Volvo XC60 (2012) – diagrama de la caja de fusibles

Año de fabricación: 2012.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2012) es el fusible n.º 25 (toma de 12 V, asiento delantero y trasero) en la caja de fusibles del compartimento del motor y el fusible n.º 6 (toma de 12 V en el maletero) en la caja de fusibles del maletero (módulo A). 2011-2012 – fusibles n.º 7 (toma de 12 V – maletero) y n.º 22 (tomas de 12 V) en la caja de fusibles “A” debajo de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero *	20
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros *	10
17	Módulo eléctrico central	20
18	ABS	5
19	Asistencia de dirección sensible a la velocidad *	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas *	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Caja de fusibles del compartimento del motor	5
28	Faros adicionales *	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor de aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Unidad de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Unidad de control del motor.	15
38	Compresor de aire acondicionado; Válvulas del motor.	10
39	Válvula EVAP; Sensor lambda calefactado.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – habitáculo

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles de la unidad de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de 12 V (maletero)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave *	20
13	Asiento del conductor eléctrico *	20
14	Asiento del pasajero delantero eléctrico *	20

15	Reposacabezas traseros abatibles *	15
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de infoentretenimiento; Radio satelital SiriusXM ™.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para pasajeros traseros (RSE) *	7,5
21	Techo panorámico laminado *; Iluminación adicional; Sensor del sistema de aire acondicionado.	5
22	Toma de 12 V.	15
23	Asiento trasero calefactado * (lado del pasajero)	15
24	Asiento trasero calefactado * (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado *	15
27	Asiento del conductor calefactado *	15
28	Asistente de estacionamiento *; Módulo de control del enganche de remolque *; Cámara de asistencia al estacionamiento *.	5
29	Módulo de control de tracción total *	5
30	Sistema de chasis activo *	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; Control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico *; Sistema de control inalámbrico HomeLink® *.	7,5
4	Pantalla de información del salpicadero	5
5	Control de crucero adaptativo; Advertencia de colisión *.	10
6	Iluminación adicional; Sensor de lluvia *.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Sistema de pulverización de la ventana trasera	15
10	Sistema de pulverización de la ventana delantera	15
11	Desbloqueo del portón trasero	10

12	–	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado; Sensor de movimiento de alarma *.	5
15	–	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	–	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión *	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados *.	7,5
21	–	–
22	Luces de freno	5
23	Techo panorámico laminado	20
24	Inmovilizador	5

Fusibles – habitáculo / maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Conexión de remolque 2 *	15
5	Portón trasero eléctrico *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexión de remolque 1 *	40
12	–	–

Volvo XC60 (2013) – diagrama de la caja de fusibles

Año de fabricación: 2013.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2013) es el fusible n.º 7 (toma de 12 V – maletero) y el n.º 22 (tomas de 12 V en la consola del túnel) en la caja de fusibles “A” debajo de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero*	20
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12	–	–
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros*	10
17	Módulo eléctrico central	20
18	ABS	5
19	Asistencia de dirección sensible a la velocidad*	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas*	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Panel de instrumentos del compartimento del motor	5
28	Faros adicionales*	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor de aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Unidad de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Unidad de control del motor.	15
38	Compresor de aire acondicionado; Válvulas del motor.	10
39	Válvula EVAP; Sonda lambda calentada.	15
40	–	–
41	Detección de fugas de combustible	5
42	–	–
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – guantera

Diagrama de fusibles A: Fusibles generales

Diagrama de fusibles B: Fusibles de la unidad de control

Ubicación: diagrama de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de 12 V (habitáculo)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave*	20
13	Asiento del conductor eléctrico*	20
14	Asiento del pasajero delantero eléctrico*	20

15	Cristal del reposacabezas trasero*	15
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de infoentretenimiento; Radio satelital SiriusXM™.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para pasajeros traseros (RSE) *	7,5
21	Techo panorámico laminado*; Iluminación adicional; Sensor del sistema de aire acondicionado.	5
22	Toma de 12 V.	15
23	Asiento trasero calefactado* (lado del pasajero)	15
24	Asiento trasero calefactado* (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado*	15
27	Asiento del conductor calefactado*	15
28	Asistente de estacionamiento*; Módulo de control del enganche de remolque*; Cámara de asistencia al estacionamiento*.	5
29	Módulo de control de tracción total*	5
30	Sistema de suspensión activa*	10

Ubicación: diagrama de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico*; Sistema de control inalámbrico HomeLink®.	7,5
4	Pantalla de información del salpicadero	5
5	Control de crucero adaptativo; Advertencia de colisión*	10
6	Iluminación adicional; Sensor de lluvia*.	7,5
7	Módulo de control	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Boquilla de pulverización de la ventana trasera	15
10	Boquilla de pulverización de la ventana delantera	15
11	Cierre del portón trasero	10

12	Reposacabezas abatibles eléctricos	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado; Sensor de movimiento de alarma*.	5
15	–	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	–	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión *	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados*.	7,5
21	–	–
22	Luces de freno	5
23	Techo panorámico laminado	20
24	Inmovilizador	5

Fusibles – habitáculo/maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2*	15
5	Portón trasero eléctrico*	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1*	40
12	–	–

Volvo XC60 (2014) – diagrama de la caja de fusibles

Año de fabricación: 2014.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2014) son los fusibles n.º 7 (toma de 12 V – maletero) y n.º 22 (tomas de 12 V en la consola del túnel) en la caja de fusibles “A” debajo del habitáculo.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Número	Descripción	Amperaje [A]
1	Interruptor de circuito	50
2	Interruptor de circuito	50
3	Interruptor de circuito	60
4	Interruptor de circuito	60
5	Interruptor de circuito	60
6	–	–
7	–	–
8	Parabrisas delantero *	20
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de aire acondicionado	40
12
13	Bomba ABS	40
14	Válvulas ABS	20
15	–	–
16	Nivelación activa de faros *	10
17	Módulo eléctrico central	20
18	ABS	5
19	Dirección asistida sensible a la velocidad *	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas *	10

22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–
26	–	–
27	Caja de fusibles del compartimento del motor	5
28	Luces adicionales *	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor de aire acondicionado	15
33	Bobinas de relé	5
34	Relé del motor de arranque	30
35	Bobinas de encendido	20
36	Unidad de control del motor	10
37	Sistema de inyección; Sensor de masa de aire; Unidad de control del motor.	15
38	Compresor de aire acondicionado; Válvulas del motor; Unidad de control del motor (6 cilindros); Solenoides (solo 6 cilindros sin turbo).	10
39	Válvula EVAP; Sensor de oxígeno calentado.	15
40	–	–
41	Detección de fugas de combustible	5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	80
44	Dirección asistida electrohidráulica	100

Fusibles – guantera

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles del módulo de control

Ubicación: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20,	40
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	Toma de 12 V (habitáculo)	15
8	Controles en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave *	20
13	Asiento del conductor eléctrico *	20
14	Asiento del pasajero delantero ajustable eléctricamente *	20

15	Limpiaparabrisas delantero; Limpiaparabrisas trasero.	25
16	Módulo de control del sistema de infoentretenimiento	5
17	Sistema de infoentretenimiento; Radio satelital SiriusXM ™.	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20	Sistema de entretenimiento para pasajeros traseros (RSE) *	7,5
21	Techo panorámico laminado *; Iluminación adicional; Sensor del sistema de aire acondicionado.	5
22	Tomas de 12 V.	15
23	Asiento trasero calefactado * (lado del pasajero)	15
24	Asiento trasero calefactado * (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado *	15
27	Asiento del conductor calefactado *	15
28	Asistente de estacionamiento *; Módulo de control del enganche de remolque *; Cámara de asistencia al estacionamiento *.	5
29	Módulo de control de tracción total *	15
30	Sistema de chasis activo *	10

Ubicación: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas trasero	15
2	–	–
3	Iluminación delantera adicional; Control de la ventana de la puerta del conductor; Asiento(s) con ajuste eléctrico *; Sistema de control inalámbrico HomeLink® *.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión *.	10
6	Iluminación adicional; Sensor de lluvia *.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito de combustible.	10
9	Volante calefactado *	15
10	Parabrisas calefactado *	15
11	Cierre del portón trasero	10

12	Reposacabezas abatibles eléctricos *	10
13	Bomba de combustible	20
14	Panel de control del sistema de aire acondicionado	5
15	–	–
16	Alarma, sistema de diagnóstico a bordo	5
17	–	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión *	5
20	Pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados *.	7,5
21	–	–
22	Luces de freno	5
23	Techo panorámico laminado	20
24	Inmovilizador	5

Fusibles – habitáculo / maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Ventana trasera calefactada	30
4	Toma de remolque 2 *	15
5	Portón trasero eléctrico *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1 *	40
12	–	–

Volvo XC60 (2015) – diagrama de la caja de fusibles

Año de fabricación: 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 es el fusible n.º 7 (toma de 12 V – maletero) y el n.º 22 (tomas de 12 V en la consola central) en la caja de fusibles “A” debajo de la guantera.

Fusibles – compartimento del motor

A – Compartimento superior del motor

B – Compartimento delantero del motor

C – Compartimento inferior del motor

Asignación de fusibles en el compartimento del motor (2015)

N.º	Descripción	Amperios [A]
N.º	Descripción	Amperios [A]
1	Módulo de interruptor eléctrico central debajo de la guantera (no se usa en vehículos con función Start/Stop opcional)	50
2	Módulo de interruptor eléctrico central debajo de la guantera	50
3	Módulo de interruptor eléctrico central en el habitáculo (no se usa en vehículos con función Start/Stop opcional)	60
4	Módulo de interruptor eléctrico central debajo de la guantera (no se usa en vehículos con función Start/Stop opcional)	60
5	Módulo de interruptor eléctrico central debajo de la guantera (no se usa en vehículos con función Start/Stop opcional)	60
6	–
7	–
8	Parabrisas del lado del conductor (opcional)	40
9	Limpiaparabrisas	30
10	–
11	Ventilador del sistema de aire acondicionado (no se usa en vehículos con función Start/Stop opcional)	40
12	Parabrisas, lado del pasajero (opcional)	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Lavafaros	20
16	Nivelación activa de faros	10
17	Módulo de interruptor eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Fuerza de dirección regulable (opcional)	5
20	Módulo de control del motor (ECM); Transmisión; SRS.	10
21	Boquillas de limpiaparabrisas calefactadas (opcional)	10
22
23	Panel de iluminación	5
24

N.º	Descripción	Amperios [A]
25
26
27	Bobinas de relé	5
28	Faros auxiliares (opcional)	20
29	Bocina	15
30	Bobinas de relé; Unidad de control del motor (ECM).	10
31	Unidad de control – transmisión automática	15
32	Compresor de aire acondicionado (no motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start/Stop.	5
34	Relé del motor de arranque (no se usa en vehículos con función Start/Stop como opción)	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5/6 cilindros); Condensador (motores de 6 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
36	Unidad de control del motor (motores de 5 y 6 cilindros)	10
37	Motores de 4 cilindros: medidor de masa de aire, termostato, válvula EVAP.	10
37	Motores de 5/6 cilindros: sistema de inyección, medidor de masa de aire (solo motores de 6 cilindros), unidad de control del motor.	15
38	Compresor de aire acondicionado (motores de 5/6 cilindros); Válvulas del motor, unidad de control del motor (motores de 6 cilindros); Electromagnetos (solo 6 cilindros sin turbocompresor); Medidor de masa de aire (solo 6 cilindros).	10
38	Válvulas del motor; Bomba de aceite; Sonda lambda calefactada (motores de 4 cilindros).	15
39	Sondas lambda calefactadas delanteras/traseras (motores de 4 cilindros); Válvula EVAP (motores de 5/6 cilindros); Sondas lambda calefactadas (motores de 5/6 cilindros).	15
40	Bobinas de encendido	15
41	Detección de fugas de combustible (motores de 5/6 cilindros); Unidad de control de la parrilla del radiador (motores de 5 cilindros).	5
41	Detección de fugas de combustible; Relé del aire acondicionado (motores de 4 cilindros).	15
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 (motores de 4/5 cilindros)
43	Ventilador de refrigeración	80 (motores de 6 cilindros)
44	Dirección asistida	100

Los fusibles 16 – 33 y 35 – 41 pueden ser reemplazados en cualquier momento si es necesario.
Los fusibles 1 – 15, 34 y 42 – 44 son relés/interruptores automáticos y solo deben ser retirados o reemplazados por un técnico de servicio Volvo capacitado y calificado.

Debajo de la guantera (caja de fusibles A)

Asignación de fusibles debajo de la guantera (caja de fusibles A – 2015)

N.º	Descripción	Amperios [A]
N.º	Descripción	Amperios [A]
1	Interruptor del circuito del sistema de infoentretenimiento y fusibles 16-20	40
2	Limpiaparabrisas delantero y trasero	25
3
4
5
6
7	Toma de 12 V (compartimento del motor)	15
8	Control en la puerta del conductor	20
9	Control en la puerta del pasajero delantero	20
10	Control en la puerta trasera del pasajero derecho	20
11	Control en la puerta trasera del pasajero izquierdo	20
12	Acceso sin llave (opcional)	20
13	Asiento del conductor con ajuste eléctrico (opcional); Soporte lumbar ajustable eléctricamente (opcional).	20
14	Asiento del pasajero delantero ajustable eléctricamente (opcional); Soporte lumbar ajustable eléctricamente (opcional).	20

N.º	Descripción	Amperios [A]
15
16	Sistema de infoentretenimiento; Radio satelital Sirius (opcional).	5
17	Sistema de audio; Pantalla del sistema de navegación (opcional).	10
18	Sistema de infoentretenimiento	15
19	Kit manos libres Bluetooth	5
20
21	Techo panorámico laminado (opcional); Iluminación de bienvenida; Sensor del sistema de climatización	5
22	Tomas de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactado (lado del pasajero) (opcional)	15
24	Asiento trasero calefactado (lado del conductor) (opcional)	15
25	–
26	Asiento delantero del pasajero calefactado (opcional)	15
27	Asiento del conductor calefactado (opcional)	15
28	Asistencia al estacionamiento (opcional); Módulo de control del dispositivo de remolque (opcional); Cámara de asistencia al estacionamiento (opcional); Sistema de información de puntos ciegos (BLIS) (opcional).	5
29	Módulo de control de tracción total (opcional)	15
30	Sistema de chasis activo (opcional)	10

Debajo de la guantera (caja de fusibles B)

Asignación de fusibles debajo de la guantera (caja de fusibles B – 2015)

Número	Descripción	Amperios [A]
Número	Descripción	Amperios [A]
1	Limpiaparabrisas de la tapa trasera	15
2	–
3	Iluminación del techo delantero; Elevalunas eléctricos en la puerta del conductor; Asientos ajustables eléctricamente (opcional); Sistema de control inalámbrico HomeLINK® (opcional); Soporte lumbar ajustable eléctricamente (opcional)	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión (opcional).	10
6	Iluminación exterior; Sensor de lluvia (opcional).	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: puerta del depósito, tapa del maletero	10
9	Volante calefactado (opcional)	15
10	Parabrisas delantero calefactado (opcional)	15
11	Desbloqueo de la tapa trasera	10

Número	Descripción	Amperios [A]
12	Reposacabezas traseros plegables eléctricamente (opcional)	10
13	Bomba de combustible	20
14	Control de ventana del sistema de climatización	5
15	–
16	Alarma; Sistema de diagnóstico a bordo.	5
17	–
18	Sistema de airbags; Sistema de peso del pasajero.	10
19	Sistema de advertencia de colisión (opcional)	5
20	Pedal del acelerador; Espejos retrovisores eléctricos; Asientos traseros calefactados (opcional).	7,5
21	–
22	Luces de freno	5
23	Techo panorámico laminado (opcional)	20
24	Inmovilizador	5

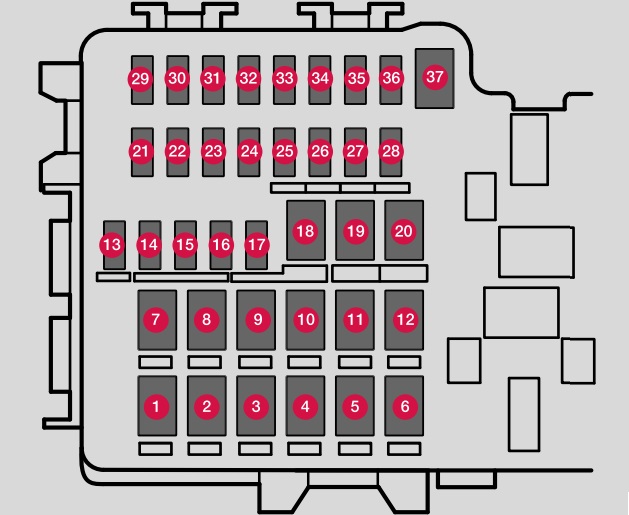

Zona de carga/maletero

Asignación de fusibles en el habitáculo (2015-2017)

Número	Descripción	Amperios [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactada	30
4	Conexión de remolque 2 (opcional)	15
5	Puerta eléctrica (opcional)	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Conexión de remolque 1 (opcional)	40
12	–	–

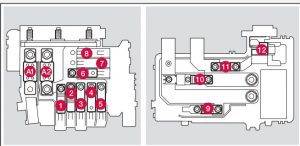

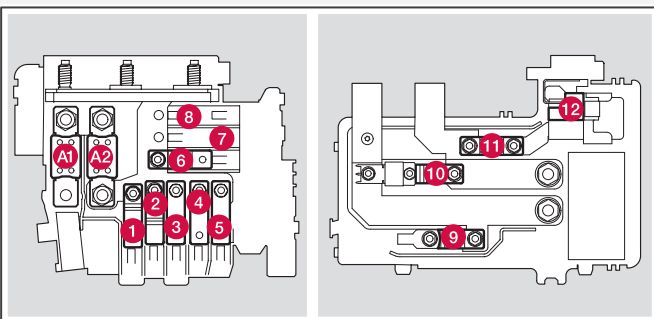

Zona fría en el compartimento del motor

Asignación de fusibles en la zona fría del compartimento del motor (2015)

Número	Descripción	Amperios [A]
A1	Interruptor: módulo de control eléctrico en el compartimento del motor	175
A2	Interruptor: caja de fusibles debajo del enchufe, módulo de control eléctrico en el maletero	175
1
2	Interruptor: caja de fusibles B debajo del enchufe	50
3	Interruptor: caja de fusibles A debajo del enchufe	60
4	Interruptor: caja de fusibles A debajo del enchufe	60
5	Interruptor: módulo de control eléctrico en el maletero	60
6	Ventilador del sistema de climatización	40
7
8
9	Relé del motor de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo de control eléctrico: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar	15

Los fusibles A1, A2 y 1–11 son relés/interruptores automáticos y solo deben ser retirados o reemplazados por un técnico de servicio de Volvo capacitado y cualificado.
El fusible 12 puede ser reemplazado en cualquier momento si es necesario.

Volvo XC60 (2016) – esquema de fusibles

Año de fabricación: 2016.

Los fusibles del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2016) son los fusibles n.º 7 (toma de 12 V – maletero) y n.º 22 (tomas de 12 V en la consola central) en la caja de fusibles «A» debajo del habitáculo.

Fusibles – compartimento del motor

A – Compartimento del motor superior

B – Compartimento del motor delantero

C – Compartimento del motor inferior

Número	Descripción	Amperaje [A]
1	Interruptor: módulo eléctrico central debajo de la guantera A	50
2	Interruptor: módulo eléctrico central debajo de la guantera	50
3	Interruptor: módulo eléctrico central en el maletero A	60
4	Interruptor: módulo eléctrico central debajo de la guantera A	60
5	Interruptor: módulo eléctrico central debajo de la guantera A	60
6	–	–
7	–	–
8	Parabrisas delantero * – lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del aire acondicionado A	40
12	Parabrisas delantero * – lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Pulverizadores de faros	20
16	Nivelación activa de faros *	10
17	Módulo eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Fuerza de dirección regulable *	5
20	Unidad de control del motor (ECM); Transmisión; SRS.	10
21	Pulverizadores calefactados *	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Luces adicionales *	20
29	Bocina	15
30	Bobinas de relé, unidad de control del motor (ECM)	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no aplicable a motores de 4 cilindros)	15
33	Bobinas de relé del aire acondicionado; Bobinas de relé en la zona fría del compartimento del motor para Start / Stop.	5
34	Relé del motor de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros); Bobinas de encendido (motores de 5 cilindros).	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: medidor de masa de aire, termostato, válvula EVAP.	10
	Motores de 5 cilindros: sistema de inyección, unidad de control del motor.	15
38	Compresor del aire acondicionado (motores de 5 cilindros); Válvulas del motor; Sensor de nivel de aceite (solo 5 cilindros).	10
	Válvulas del motor; Bomba de aceite; Sonda lambda con calefacción central (motores de 4 cilindros).	15
39	Sensores de oxígeno con calefacción delantera y trasera (motores de 4 cilindros); Válvula EVAP (motores de 5 cilindros); Sensores de oxígeno con calefacción (motores de 5 cilindros).	15
40	Bomba de aceite; Calentador de bloque; Bomba de refrigerante (motores de 5 cilindros)	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5 cilindros); Unidad de control de la rejilla del radiador (motores de 5 cilindros).	5
	Detección de fugas de combustible; Electroimán del aire acondicionado (motores de 4 cilindros).	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 o 80 (motores de 4 cilindros)
		60 (motores de 5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional, para más información, consulte la Introducción
A – Esta posición no se utiliza en vehículos con la función opcional Start / Stop

Fusibles – habitáculo

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles del módulo de control

Posición: caja de fusibles A

Número	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20	40
2	Dispositivos de pulverización del parabrisas delantero	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Salida de 12 V (maletero)	15
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave *	20
13	Asiento del conductor motorizado *	20
14	Asiento delantero del pasajero eléctrico *	20

15	–	–
16	Pantalla del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™ *.	10
18	Módulo de control Sensus	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico laminado *; Iluminación adicional; Sensor del sistema de climatización.	5
22	Toma de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactado * (lado del pasajero)	15
24	Asiento trasero calefactado * (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado *	15
27	Asiento del conductor calefactado *	15
28	Asistente de estacionamiento *; Sistema de información de puntos ciegos (BLIS) *; Cámara de estacionamiento *.	5
29	Módulo de control de tracción total *	15
30	Sistema de suspensión activa *	10

Posición: caja de fusibles B

Número	Descripción	Amperaje [A]
1	Limpiaparabrisas del portón trasero	15
2	–	–
3	Iluminación delantera adicional; Control de la ventana en la puerta del conductor; Asientos ajustables eléctricamente *.	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo; Advertencia de colisión *.	10
6	Iluminación adicional; Sensor de lluvia *; Sistema de control inalámbrico HomeLink® *.	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito.	10
9	Volante calefactado eléctricamente *	15
10	Parabrisas calefactado eléctricamente *	15
11	Cerradura del portón trasero	10

12	Reposacabezas traseros plegables eléctricamente *	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma; Sistema de diagnóstico del ordenador de a bordo.	5
17	Radio satelital *; Amplificador del sistema de audio.	10
18	Sistema de airbags; Sensor de peso del pasajero.	10
19	Sistema de advertencia de colisión *	5
20	Sensor del pedal del acelerador; Función de atenuación automática de los espejos; Asientos traseros calefactados *.	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo solar *	20
24	Inmovilizador	5

Fusibles – habitáculo / maletero

Número	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactada	30
4	Toma de remolque 2 *	15
5	Portón trasero eléctrico *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1 *	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start / Stop) – Opción para motores de 4 cilindros

Número	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor	175
A2	Interruptor automático: caja de fusibles debajo del habitáculo, módulo eléctrico central en el maletero	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo del habitáculo	50
3	Interruptor automático: caja de fusibles A debajo del habitáculo	60
4	Interruptor automático: caja de fusibles A debajo del habitáculo	60
5	Interruptor automático: módulo eléctrico central en el maletero	60
6	Ventilador del sistema de climatización	40
7	–	–
8	–	–
9	Relé de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar	15

Volvo XC60 (2017-2018) – esquema de la caja de fusibles

Año de fabricación: 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volvo XC60 (2017-2018) es el fusible 22 en la caja de fusibles de la guantera.

Fusibles – compartimento del motor

A – Compartimento del motor superior

B – Compartimento del motor delantero

C – Compartimento del motor inferior

Posición	Descripción	Amperaje [A]
1	Interruptor automático: módulo eléctrico central debajo de la guantera A	50
2	Interruptor automático: módulo eléctrico central debajo de la guantera	50
3	Interruptor automático: módulo eléctrico central en el maletero A	60
4	Interruptor automático: módulo eléctrico central debajo de la guantera A	60
5	Interruptor automático: módulo eléctrico central debajo de la guantera A	60
6	–	–
7	–	–
8	Parabrisas delantero *, lado del conductor	40
9	Limpiaparabrisas	30
10	–	–
11	Ventilador del sistema de climatización A	40
12	Parabrisas delantero *, lado del pasajero	40
13	Bomba ABS	40
14	Válvulas ABS	20
15	Boquillas de pulverización de los faros	20
16	Nivelación activa de faros *	10
17	Módulo eléctrico central (debajo de la guantera)	20
18	ABS	5
19	Fuerza de dirección regulable *	5
20	Módulo de control del motor (ECM), transmisión, SRS	10
21	Boquillas de pulverización calefactadas *	10
22	–	–
23	Panel de iluminación	5
24	–	–
25	–	–

26	–	–
27	Bobinas de relé	5
28	Luces adicionales *	20
29	Bocina	15
30	Bobinas de relé, unidad de control del motor (ECM)	10
31	Unidad de control – transmisión automática	15
32	Compresor del aire acondicionado (no para motores de 4 cilindros)	15
33	Relé A / C, bobinas de relé en la zona fría del compartimento del motor para Start / Stop	5
34	Relé de arranque A	30
35	Unidad de control del motor (motores de 4 cilindros), bobinas de encendido (motores de 5 cilindros)	20
36	Unidad de control del motor (motores de 4 cilindros)	20
	Unidad de control del motor (motores de 5 cilindros)	10
37	Motores de 4 cilindros: medidor de masa de aire, termostato, válvula EVAP	10
	Motores de 5 cilindros: sistema de inyección, unidad de control del motor	15
38	Compresor del aire acondicionado (motores de 5 cilindros), válvulas del motor, sensor de nivel de aceite (solo 5 cilindros)	10
	Válvulas del motor / bomba de aceite / sonda lambda con calefacción central (motores de 4 cilindros)	15
39	Sensores de oxígeno delanteros / traseros calefactados (motores de 4 cilindros), válvula EVAP (motores de 5 cilindros), sensores de oxígeno calefactados (motores de 5 cilindros)	15
40	Bomba de aceite / calentador del cárter de aceite / bomba de refrigerante (motores de 5 cilindros)	10
	Bobinas de encendido (motores de 4 cilindros)	15
41	Detección de fugas de combustible (motores de 5 cilindros), unidad de control de la persiana del radiador (motores de 5 cilindros)	5
	Detección de fugas de combustible, electroimán del aire acondicionado (motores de 4 cilindros)	7,5
42	Bomba de refrigerante (motores de 4 cilindros)	50
43	Ventilador de refrigeración	60 o 80 (motores de 4 cilindros)
		60 (motores de 5 cilindros)
44	Dirección asistida	100
* – Opción / equipamiento adicional, para más información, consulte la Introducción
A – Esta posición no se utiliza en vehículos con la función opcional Start / Stop

Fusibles – habitáculo

Caja de fusibles A : Fusibles generales

Caja de fusibles B : Fusibles de la unidad de control

Posición: caja de fusibles A

Posición	Descripción	Amperaje [A]
1	Interruptor automático del sistema de infoentretenimiento y fusibles 16-20	40
2	Boquillas de pulverización del parabrisas	25
3	–	–
4	–	–
5	–	–
6	–	–
7	Salida de 12 V (maletero)	15
8	Control en la puerta del conductor	20
9	Controles en la puerta del pasajero	20
10	Controles en la puerta trasera derecha del pasajero	20
11	Controles en la puerta trasera izquierda del pasajero	20
12	Acceso sin llave *	20
13	Asiento del conductor con accionamiento *	20
14	Asiento delantero del pasajero accionado eléctricamente *	20

15	–	–
16	Pantalla del sistema de infoentretenimiento	5
17	Sistema de audio-navegación: amplificador, radio satelital SiriusXM ™ *	10
18	Módulo de control Sensus	15
19	Kit manos libres Bluetooth	5
20	–	–
21	Techo panorámico laminado * Iluminación adicional, sensor del sistema de climatización	5
22	Toma de 12 V en la consola entre los asientos	15
23	Asiento trasero calefactado * (lado del pasajero)	15
24	Asiento trasero calefactado * (lado del conductor)	15
25	–	–
26	Asiento delantero del pasajero calefactado *	15
27	Asiento del conductor calefactado *	15
28	Asistente de estacionamiento * Sistema de información de puntos ciegos (BLIS) *, cámara de estacionamiento *	5
29	Módulo de control de tracción total *	15
30	Sistema de suspensión activa *	10

Posición: caja de fusibles B

Posición	Descripción	Amperaje [A]
1	Limpiaparabrisas de la puerta trasera	15
2	–	–
3	Iluminación delantera adicional, control de la ventana en la puerta del conductor, asientos ajustables eléctricamente *	7,5
4	Panel de instrumentos	5
5	Control de crucero adaptativo / advertencia de colisión *	10
6	Iluminación adicional, sensor de lluvia *, sistema de control inalámbrico HomeLink® *	7,5
7	Módulo del volante	7,5
8	Cierre centralizado: tapa del depósito	10
9	Volante calefactado *	15
10	Parabrisas calefactado *	15
11	Cerradura de la puerta trasera	10

12	Reposacabezas plegables eléctricamente *	10
13	Bomba de combustible	20
14	Panel de control del sistema de climatización	5
15	–	–
16	Alarma, sistema de diagnóstico del ordenador de a bordo	5
17	Radio satelital *, amplificador del sistema de audio	10
18	Sistema de airbags, sensor de peso del pasajero	10
19	Sistema de advertencia de colisión *	5
20	Sensor del pedal del acelerador, función de atenuación automática de los espejos, asientos traseros calefactados *	7,5
21	–	–
22	Luces de freno	5
23	Actuador del techo solar *	20
24	Inmovilizador	5

Fusibles – compartimento del motor / maletero

Posición	Descripción	Amperaje [A]
1	Freno de estacionamiento eléctrico (lado izquierdo)	30
2	Freno de estacionamiento eléctrico (lado derecho)	30
3	Luneta trasera calefactada	30
4	Toma de remolque 2 *	15
5	Portón trasero eléctrico *	20
6	–	–
7	–	–
8	–	–
9	–	–
10	–	–
11	Toma de remolque 1 *	40
12	–	–

Fusibles – zona fría del compartimento del motor (solo Start / Stop) – Opción para motores de 4 cilindros

Posición	Descripción	Amperaje [A]
A1	Interruptor automático: módulo eléctrico central en el compartimento del motor	175
A2	Interruptor automático: caja de fusibles debajo del habitáculo, módulo eléctrico central en el maletero	175
1	–	–
2	Interruptor automático: caja de fusibles B debajo del habitáculo	50
3	Interruptor automático: caja de fusibles A debajo del habitáculo	60
4	Interruptor automático: caja de fusibles A debajo del habitáculo	60
5	Interruptor automático: módulo eléctrico central en el maletero	60
6	Ventilador del sistema de climatización	40
7	–	–
8	–	–
9	Relé de arranque	30
10	Diodo interno	50
11	Batería auxiliar	70
12	Módulo eléctrico central: tensión de referencia de la batería auxiliar, punto de carga de la batería auxiliar	15

Volvo XC60 – esquema de fusibles

Año de fabricación: 2019.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo XC60 son los fusibles n.º 24 (toma de 12 V en la consola del túnel delantero), n.º 25 (toma de 12 V en la consola del túnel entre los asientos traseros), n.º 26 (toma de 12 V en el maletero) en la caja de fusibles del compartimento del motor, y el fusible n.º 2 (toma de 230 V en la consola del túnel) en la caja de fusibles debajo de la guantera.

2019

Compartimento del motor

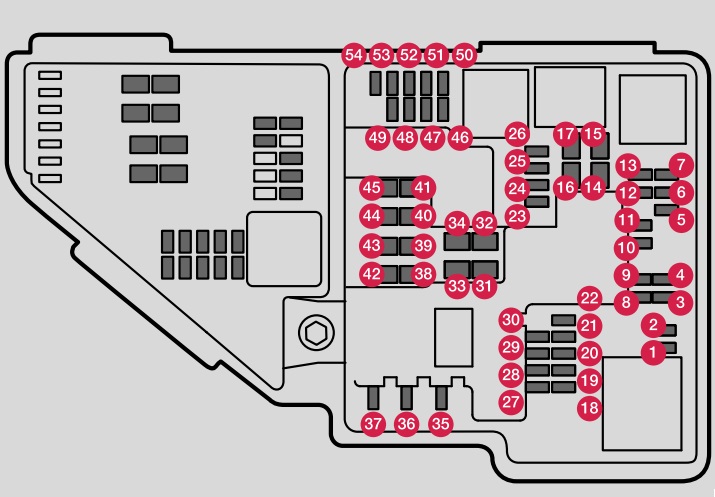

Asignación de fusibles en el compartimento del motor (2019)

N.º	Amperaje [A]	Función
N.º	Amperaje [A]	Función
1	–	No utilizado
2	–	No utilizado
3	–	No utilizado
4	15	Bobinas de encendido (gasolina); Bujías (gasolina).
5	15	Electroimán de la bomba de aceite; Embrague magnético del aire acondicionado; Sensor de oxígeno calefactado, central (gasolina); Sonda lambda trasera calefactada (diésel).
6	7,5	Reguladores de vacío; Válvula de potencia de impulso (diésel).
7	20	Módulo de control del motor; Arranque del motor; Unidad del cuerpo del acelerador; Válvula EGR (diésel); Sensor de posición del turbocompresor (diésel); Válvula del turbocompresor (gasolina).
8	5	Módulo de control del motor
9	–	No utilizado
10	10	Solenoides (gasolina); Termostato del sistema de refrigeración del motor (gasolina); Bomba de refrigeración EGR (diésel); Módulo de control de precalentamiento (diésel).
11	5	Módulo de control de la persiana del alerón; Módulo de control de las lamas del radiador; Bobinas de relé de potencia de impulso (diésel).
12	–	No utilizado
13	20	Módulo de control del motor
14	40	Motor de arranque
15	Botella	Motor de arranque
16	30	Calentador del filtro de combustible (diésel)
17	–	No utilizado
18	–	No utilizado
19	–	No utilizado
20	–	No utilizado
21	–	No utilizado
22	–	No utilizado
23	–	No utilizado
24	15	Toma de 12 V en la consola del túnel delantero
25	15	Toma de 12 V en la consola del túnel entre los asientos traseros
26	15	Toma de 12 V en el maletero/zona de almacenamiento
27	–	No utilizado

N.º	Amperaje [A]	Función
28	15	Faro izquierdo, algunos modelos con LED
29	15	Faro derecho, algunos modelos con LED
30	–	No utilizado
31	Botella	Parabrisas calefactado, lado izquierdo
32	40	Parabrisas calefactado, lado izquierdo
33	25	Lavado de faros
34	25	Lavado de parabrisas
35	15	Módulo de control de la transmisión
36	20	Bocina
37	5	Sirena de advertencia
38	40	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)
39	30	Limpiaparabrisas
40	25	Lavado de la luneta trasera
41	40	Parabrisas calefactado, lado derecho
42	20	Calefacción estacionaria
43	–	No utilizado
44	–	No utilizado
45	Botella	Parabrisas calefactado, lado derecho
46	5	Alimentación, cuando el encendido está activado: módulo de control del motor, componentes de la transmisión, dirección asistida eléctrica, módulo eléctrico central, módulo de control del sistema de frenos
47	–	No utilizado
48	7,5	Faro derecho
48	15	Faro derecho, algunos modelos con LED
49	–	No utilizado
50	–	No utilizado
51	5	Módulo de control de la conexión de la batería
52	5	Airbag
53	7,5	Faro izquierdo
53	15	Faro izquierdo, algunos modelos con LED
54	5	Sensor del pedal del acelerador

Compartimento del motor (Twin-Engine)

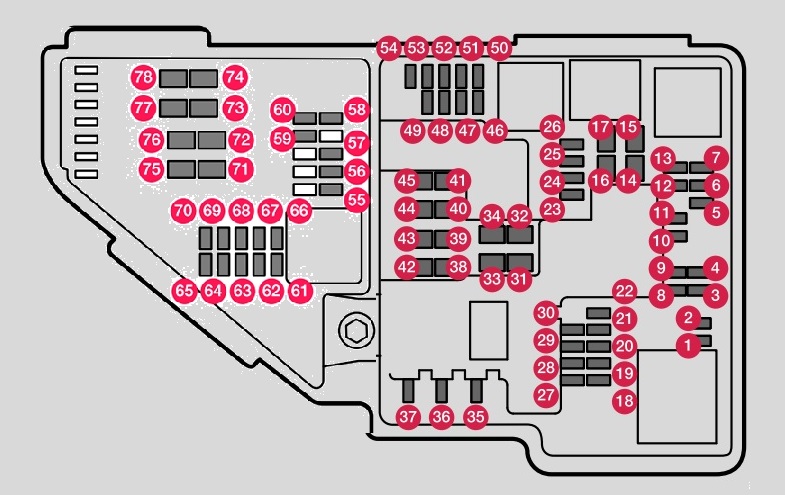

Asignación de fusibles en el compartimento del motor, motor doble (2019)

N.º	Amperaje [A]	Descripción
N.º	Amperaje [A]	Descripción
1	–	No utilizado
2	–	No utilizado
3	–	No utilizado
4	5	Módulo de control del actuador de encendido/cambio de marcha; Transmisión automática.
5	5	Módulo de control del calentador de refrigerante de alta tensión
6	5	Módulo de control del aire acondicionado; Válvula de cierre del intercambiador de calor; Válvula de cierre del refrigerante a través del sistema de calefacción.
7	5	Módulo de control de la batería híbrida; Inversor de alta tensión para el motor de arranque/inversor de tensión de alta tensión de 500 V-12 V.
8	–	No utilizado
9	10	Inversor para el control de la alimentación del motor eléctrico del eje trasero
10	10	Módulo de control de la batería híbrida; Inversor de alta tensión para el motor de arranque/inversor de tensión de alta tensión de 500 V-12 V
11	5	Módulo de carga
12	10	Válvula de cierre para el refrigerante de la batería híbrida; Bomba de refrigerante 1 para la batería híbrida.
13	10	Bomba de refrigerante para el sistema de propulsión eléctrica
14	25	Ventilador de refrigeración híbrido
15	–	No utilizado
16	–	No utilizado
17	–	No utilizado
18	–	No utilizado
19	–	No utilizado
20	–	No utilizado
21	–	No utilizado
22	–	No utilizado
23	–	No utilizado
24	15	Toma de 12 V en la consola del túnel delantero
25	15	Toma de 12 V en la consola del túnel entre los asientos de la segunda fila
26	15	Toma de 12 V en el maletero/zona de almacenamiento; Puertos USB para iPad.
27	–	No utilizado
28	15	Faro izquierdo, algunos modelos con LED
29	15	Faro derecho en algunos modelos con LED
30	–	No utilizado
31	Botella	Parabrisas calefactado, lado izquierdo
32	40	Parabrisas calefactado, lado izquierdo
33	25	Lavaparabrisas
34	25	Lavaparabrisas
35	–	No utilizado
36	20	Bocina
37	5	Sirena de advertencia
38	40	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)
39	30	Limpiaparabrisas

N.º	Amperaje [A]	Descripción
40	25	Lavaparabrisas trasero
41	40	Parabrisas calefactado, lado derecho
42	20	Calefacción estacionaria
43	–	No utilizado
44	–	No utilizado
45	Botella	Parabrisas calefactado, lado derecho
46	5	Alimentación, cuando el encendido está activado: unidad de control del motor; componentes de la transmisión, dirección asistida eléctrica, módulo eléctrico central, unidad de control del sistema de frenos
47	–	No utilizado
48	7,5	Faro derecho
48	15	Faro derecho, algunos modelos con LED
49	–	No utilizado
50	–	No utilizado
51	5	Unidad de control de la conexión de la batería
52	5	Airbag
53	7,5	Faro izquierdo
53	15	Faro izquierdo, algunos modelos con LED
54	5	Sensor del pedal del acelerador
55	15	Unidad de control de la transmisión; Unidad de control del selector de marchas.
56	5	Unidad de control del motor
57	–	No utilizado
58	–	No utilizado
59	–	No utilizado
60	–	No utilizado
61	20	Unidad de control del motor; Arranque; Unidad de la mariposa; Válvula del turbocompresor.
62	10	Solenoides; Termostato de refrigeración del motor.
63	7,5	Reguladores de vacío; válvula
64	5	Unidad de control de la persiana del alerón; Unidad de control de las lamas del radiador.
65	–	No utilizado
66	15	Sonda lambda delantera calefactada; Sonda lambda trasera calefactada
67	15	Electroimán de la bomba de aceite; Embrague magnético del aire acondicionado; Sensor de oxígeno calefactado (central).
68	–	No utilizado
69	20	Unidad de control del motor
70	15	Bobinas de encendido; Bujías
71	–	No utilizado
72	–	No utilizado
73	30	Unidad de control de la bomba de aceite de la transmisión
74	40	Unidad de control de la bomba de vacío
75	25	Actuador de la transmisión
76	–	No utilizado
77	–	No utilizado
78	–	No utilizado

Debajo de la guantera

Asignación de fusibles debajo de la guantera (2019)

N.º	Amperaje [A]	Descripción
N.º	Amperaje [A]	Descripción
1	–	No utilizado
2	30	Toma de corriente en la consola del túnel entre los asientos traseros
3	–	No utilizado
4	5	Sensor de movimiento
5	5	Reproductor multimedia
6	5	Panel de instrumentos
7	5	Botones de la consola central
8	5	Sensor solar
9	20	Módulo de control Sensus
10	–	No utilizado
11	5	Módulo del volante
12	5	Módulo para el control del interruptor de arranque y del freno de estacionamiento
13	15	Módulo del volante calefactado
14	–	No utilizado
15	–	No utilizado
16	–	No utilizado
17	–	No utilizado
18	10	Módulo de control del sistema de climatización
19	–	No utilizado
20	10	Conector OBD-II
21	5	Pantalla central
22	40	Módulo del ventilador del sistema de climatización (delantero)
23	5	DIVISOR USB
24	7,5	Iluminación de instrumentos; Iluminación interior; Función de atenuación automática del espejo; Sensores de lluvia y luz; Teclado en la consola del túnel trasero, asiento trasero; Asientos delanteros con ajuste eléctrico; Paneles de control de las puertas traseras; Módulo del ventilador del sistema de climatización izquierdo/derecho.
25	5	Módulo de control para las funciones de asistencia al conductor
26	20	Techo panorámico con persiana
27	5	Pantalla de visualización frontal
28	5	Iluminación del habitáculo
29	–	No utilizado

N.º	Amperaje [A]	Descripción
30	5	Pantalla en la consola del techo (advertencia de cinturón de seguridad/indicador de airbag lateral del pasajero delantero)
31	–	No utilizado
32	5	Sensor de humedad
33	20	Módulo de puerta en la puerta trasera derecha
34	10	Fusibles en el maletero/zona de almacenamiento
35	5	Módulo de control para el vehículo conectado a Internet; Módulo de control para Volvo On Call.
36	20	Módulo de puerta en la puerta trasera izquierda
37	40	Módulo de control de audio (amplificador) (solo algunos modelos)
38	–	No utilizado
39	5	Módulo de antena multibanda
40	5	Función de masaje del asiento delantero
41	–	No utilizado
42	15	Limpiaparabrisas trasero
43	15	Módulo de control de la bomba de combustible
44	5	Motor doble: Bobinas de relé para la caja de distribución en el compartimento del motor; Bobinas de relé de la bomba de aceite de la transmisión.
45	–	No utilizado
46	15	Calefacción del asiento del conductor
47	15	Calefacción del asiento del pasajero delantero
48	10	Bomba de refrigerante
49	–	No utilizado
50	20	Módulo de puerta en la puerta delantera izquierda
51	20	Módulo de control de chasis activo
52	–	No utilizado
53	10	Módulo de control Sensus
54	–	No utilizado
55	–	No utilizado
56	20	Módulo de puerta en la puerta delantera derecha
57	–	No utilizado
58	5	Televisión (solo en algunos mercados)
59	15	Fusible principal para los fusibles 9, 53 y 58

Zona de carga

Asignación de fusibles en la zona de carga (2019)

N.º	Amperaje [A]	Descripción
N.º	Amperaje [A]	Descripción
1	30	Luneta trasera calefactada
2	40	Motor doble: Módulo eléctrico central
3	40	Compresor neumático para suspensión
4	15	Motor de la cerradura del respaldo del asiento trasero, lado derecho
5	–	No utilizado
6		Motor de la cerradura del respaldo del asiento trasero, lado izquierdo
7	20	Motor doble: Módulo de puerta lado derecho, trasero
8	30	Módulo de control para la reducción de óxidos de nitrógeno (diésel)
9	25	Puerta eléctrica
10	20	Asiento delantero del pasajero ajustable eléctricamente
11	40	Módulo de control del dispositivo de remolque
12	40	Módulo del pretensor del cinturón de seguridad (lado derecho)
13	5	Bobinas internas del relé
14	15 / 20	Módulo de control para la reducción de óxidos de nitrógeno (diésel); Motor doble: Módulo de puerta lado izquierdo, trasero.
15	5	Módulo de detección de movimiento del pie para abrir la puerta eléctrica
16	–	Concentrador USB/puerto de accesorios
17	–	No utilizado
18	25	Módulo de control del dispositivo de remolque

N.º	Amperaje [A]	Descripción
18	40	Módulo de accesorios
19	20	Asiento del conductor ajustable eléctricamente
20	40	Módulo del pretensor del cinturón de seguridad (lado izquierdo)
21	5	Cámara de asistencia al estacionamiento
22	–	No utilizado
23	–	No utilizado
24	–	No utilizado
25	10	Motor doble: Alimentación con encendido activado.
26	5	Módulo de control de airbags y pretensores de cinturones de seguridad
27	–	No utilizado
28	15	Asiento trasero calefactado (lado izquierdo)
29	–	No utilizado
30	5	Información de punto ciego (BUS); Módulo de control externo de la señal de la luz de marcha atrás.
31	–	No utilizado
32	5	Módulos para pretensores de cinturones de seguridad
33	5	Actuador del sistema de emisiones (gasolina, algunas variantes de motor)
34	–	No utilizado
35	15	Módulo de control de tracción total (AWD)
36	15	Asiento trasero calefactado (lado derecho)
37	–	No utilizado

Volvo XC60 – esquema de la caja de fusibles

Año de fabricación: 2020, 2021, 2022.

Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Volvo XC60 son los fusibles 2 (delantero) en la caja de fusibles del habitáculo, y también 24 (delantero), 25 (segunda fila), 26 (maletero) en la caja de fusibles del compartimento del motor.

2020

Fusibles debajo de la guantera

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	Módulo de tensión media	10	Micro
2	Toma de corriente en la consola entre los asientos, junto al espacio para los pies de los pasajeros traseros	30	MCase
3	–	–	Micro
4	Detector de movimiento	5	Micro
5	Reproductor multimedia	5	Micro
6	Pantalla del conductor	5	Micro
7	Teclado en la consola central	5	Micro
8	Detector de luz solar	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Módulo electrónico del volante	5	Micro
12	Módulo del interruptor de arranque y freno de estacionamiento	5	Micro
13	Módulo del volante calefactado	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Módulo de control del sistema de climatización	10	Micro
19	Bloqueo del volante	7,5	Micro
20	Toma de diagnóstico OBDII	10	Micro
21	Pantalla central	5	Micro
22	Módulo del ventilador del sistema de climatización, delantero	40	MCase
23	Concentrador USB	5	Micro
24	Iluminación de los controles; Iluminación del habitáculo; Atenuación del espejo retrovisor interior; Detector de lluvia y luz; Asientos delanteros ajustables eléctricamente; Paneles de control en las puertas traseras; Módulo del ventilador del sistema de climatización.	7,5	Micro
25	Módulo de control de las funciones de asistencia al conductor	5	Micro
26	Techo panorámico con persiana	20	Micro
27	Head-up display en el parabrisas	5	Micro
28	Interruptor de iluminación del habitáculo	5	Micro
29	–	–	Micro

Número	Descripción	Amperaje [A]	Tipo
30	Pantalla en la consola del techo (señalización de cinturón de seguridad desabrochado/indicador de airbag delantero del pasajero)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Módulo de puerta en la puerta trasera derecha	20	Micro
34	Fusibles en el maletero	10	Micro
35	Módulo de control de la conexión a internet del coche; Módulo de control del sistema Volvo On Call.	5	Micro
36	Módulo de puerta en la puerta trasera izquierda	20	Micro
37	Equipo de audio (amplificador)	40	MCase
38	–	–	MCase
39	Módulo de antena multibanda	5	Micro
40	Módulos de funciones de confort (masaje) de los asientos delanteros	5	Micro
41	Bloqueador de alcohol	5	Micro
42	Limpiaparabrisas trasero	15	Micro
43	Módulo de control de la bomba de combustible	20	Micro
44	–	–	Micro
45	Apertura del portón trasero/puerta del maletero con movimiento del pie	5	Micro
46	Calefacción del asiento del conductor	15	Micro
47	Calefacción del asiento delantero del pasajero	15	Micro
48	Bomba de refrigerante	7,5	Micro
49	–	–	Micro
50	Módulo de puerta en la puerta delantera izquierda	20	Micro
51	Módulo de control de la suspensión (activa)	20	Micro
52	–	–	Micro
53	Módulo de control del sistema Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Módulo de puerta en la puerta delantera derecha	20	Micro
57	–	–	Micro
58	TV (algunos mercados)	5	Micro
59	Fusible principal para los fusibles 52, 53, 57 y 58	15	Micro

Fusibles en el maletero

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	Calefacción de la luneta trasera	30	MCase
2	–	–	MCase
3	Compresor de suspensión neumática	40	MCase
4	Bloqueo del motor del respaldo del asiento trasero derecho	15	MCase
5	–	–	MCase
6	Bloqueo del motor del respaldo del asiento trasero izquierdo	15	MCase
7	Asiento delantero del pasajero con ajuste eléctrico Módulo de puerta en la puerta trasera derecha	20	MCase
8	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	30	MCase
	–	–
	–	–
9	Puerta eléctrica	25	MCase
10	Asiento delantero del pasajero con ajuste eléctrico Módulo de puerta en la puerta delantera derecha	20	MCase
11	Módulo de control del dispositivo de remolque	40	MCase
12	Módulo del tensor del cinturón de seguridad, lado derecho	40	MCase
13	Bobinas internas del relé	5	Micro
14	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	15	Micro
	–	–
15	Módulo de puerta en la puerta trasera izquierda	20	Micro
16	Bloqueador de alcohol; Concentrador USB/toma de accesorios.	5	Micro
17	Módulo de accesorios avanzados	5	Micro

Número	Descripción	Amperaje [A]	Tipo
18	Módulo de control del dispositivo de remolque	25	MCase
	Módulo de accesorios	40
19	Asiento del conductor ajustable eléctricamente	20	MCase
20	Módulo del tensor del cinturón de seguridad, lado izquierdo	40	MCase
21	Cámara de estacionamiento	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Calefacción del asiento, trasero izquierdo	15	Micro
29	–	–	Micro
30	Información de punto ciego (BLIS)	5	Micro
31	–	–	Micro
32	Módulo del tensor del cinturón de seguridad, lado derecho	5	Micro
33	Actuador de recirculación de gases de escape (gasolina, algunas versiones de motor)	5	Micro
34	–	–	Micro
35	Módulo de control All Wheel Drive (AWD)	15	Micro
36	Calefacción del asiento, trasero derecho	15	Micro
37	–	–	MCase

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	–	–	Micro
2	–	–	Micro
3	Sondas lambda	15	Micro
4	Bobinas de encendido (motor de gasolina); bujías (motor de gasolina) Detector de gases de escape; detector de partículas	15	Micro
5	Solenoide de la bomba de aceite del motor; solenoide de encendido del compresor del aire acondicionado; sonda lambda, central (motor de gasolina); sonda lambda, trasera (motor diésel); sonda lambda, delantera (motor de gasolina/diésel).	15	Micro
6	Reguladores de vacío; válvula; válvula de impulso de potencia (motor diésel); detector de nivel/temperatura de aceite (motor de gasolina/diésel); bujías de precalentamiento (GCU) (motor diésel).	7,5	Micro
7	Módulo de control del motor; elemento regulador; módulo de la mariposa; válvula EGR (motor diésel); detector de posición del turbocompresor (motor diésel); válvula del turbocompresor (motor de gasolina).	20	Micro
8	Módulo de control del motor (ECM)	5	Micro
9	–	–	Micro
10	Solenoides (motor de gasolina); válvula; termostato de refrigeración del motor (motor de gasolina); bomba de refrigeración EGR (motor diésel); módulo de control de las bujías de precalentamiento (motor diésel); embrague del turbocompresor (motor de gasolina); calentador de ventilación del cigüeñal (motor diésel); válvula, enfriador de aceite de la transmisión (motor diésel).	10	Micro
11	Módulo de control del amortiguador del alerón; módulo de control del amortiguador del radiador; bobinas de relé de impulso de potencia (motor diésel).	5	Micro
12	Bomba de refrigerante	15	Micro
13	Módulo de control del motor (ECM)	20	Micro
14	Motor de arranque	40	MCase
15	Motor de arranque	Bypass	MCase
16	Calentador del filtro de combustible (motor diésel)	30	MCase
17	–	–	MCase
18	Módulo de cálculo	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Cámara ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Toma de corriente 12 V en la consola entre los asientos, delantera	15	Micro
25	Toma de corriente 12 V en la consola entre los asientos, junto al espacio para los pies de los pasajeros de la segunda fila Toma de alta tensión en la consola entre los asientos, junto al espacio para los pies de los pasajeros de la segunda fila	15	Micro
26	Toma de corriente 12 V en el maletero	15	Micro
27	–	–	Micro

Número	Descripción	Amperaje [A]	Tipo
28	Faro izquierdo, LED	15	Micro
29	Faro derecho, LED	15	Micro
30	–	–	Micro
31	Calefacción del parabrisas, lado izquierdo	Bypass	MCase
32	Calefacción del parabrisas, lado izquierdo	40	MCase
33	Pulverizadores de faros	25	MCase
34	Bomba de líquido limpiaparabrisas	25	MCase
35	Módulo de control de la transmisión; Palanca de cambios eléctrica.	15	Micro
36	Señal acústica	20	Micro
37	Sirena de alarma	5	Micro
38	Módulo de control del sistema de frenos (válvulas, freno de estacionamiento)	40	MCase
	Módulo de control de frenos en coche con batería de 48 V	30	MCase
39	Limpiaparabrisas del parabrisas	30	MCase
40	Pulverizador de la luneta trasera	25	MCase
41	Calefacción del parabrisas, lado derecho	40	MCase
42	Calentador de estacionamiento	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Calefacción del parabrisas, lado derecho	Bypass	MCase
46	Alimentado con el encendido activado: Módulo de control del motor; Componentes de la transmisión; Asistencia de dirección eléctrica; Unidad de control electrónico central; Módulo de control del sistema de frenos.	5	Micro
47	–	–	Micro
48	Faro derecho	15	Micro
49	Bloqueador de alcohol	5	Micro
50	Módulo de control de la transmisión	10	Micro
51	Unidad de control de activación de la batería	5	Micro
52	Airbag; Detector de peso del pasajero.	5	Micro
53	Faro izquierdo	15	Micro
54	Detector del pedal del acelerador	5	Micro

2021

Fusibles bajo el espacio para los pasajeros

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	Módulo de control, batería de 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Detector de movimiento	5	Micro
5	–	–	Micro
6	Pantalla del conductor	5	Micro
7	Teclado, consola central	5	Micro
8	Detector de luz solar	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Módulo electrónico del volante	5	Micro
12	Módulo de control, interruptor de arranque y freno de estacionamiento	5	Micro
13	Volante calefactado	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Módulo de control, climatización	10	Micro
19	Bloqueo del volante	7,5	Micro
20	Conector de diagnóstico	10	Micro
21	Pantalla central	5	Micro
22	Módulo del ventilador del sistema de climatización, delantero	40	MCase
23	Concentrador USB	5	Micro
24	Controles de iluminación; Interruptor de iluminación del habitáculo; Atenuación del espejo retrovisor interior; Detectores de lluvia y luz; Asientos delanteros ajustables eléctricamente; Paneles de control en las puertas traseras; Módulo del ventilador, climatización; Teclado, consola entre los asientos, espacio para los pies junto a los asientos traseros.	7,5	Micro
25	Módulo de control, funciones de asistencia al conductor	5	Micro
26	Consola del techo	20	Micro
27	Head-up display en el parabrisas	5	Micro
28	Interruptor de iluminación del habitáculo	5	Micro
29	Placa de carga inalámbrica	5	Micro

Número	Descripción	Amperaje [A]	Tipo
30	Pantalla de la consola del techo	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Módulo de puerta, trasero derecho	20	Micro
34	Caja de fusibles, maletero	10	Micro
35	Módulo de control, conectividad a internet del coche; Módulo de control Volvo On Call.	5	Micro
36	Módulo de puerta, trasero izquierdo	20	Micro
37	Equipo de audio (amplificador)	40	MCase
38	–	–	MCase
39	Antena multibanda	5	Micro
40	Módulo de control, funciones de confort del asiento, delanteros	5	Micro
41	Bloqueador de alcohol	5	Micro
42	Limpiaparabrisas trasero	15	Micro
43	Módulo de control, bomba de combustible	15	Micro
44	Bobina de relé, bomba de aceite de la transmisión; Inversor de 48 V; Módulo de arranque del motor.	5	Micro
45	–	–	Micro
46	Calefacción del asiento del conductor	15	Micro
47	Calefacción del asiento delantero del pasajero	15	Micro
48	Bomba de refrigerante	7,5	Micro
49	–	–	Micro
50	Módulo de puerta, delantero izquierdo	20	Micro
51	Módulo, suspensión activa	20	Micro
52	Apertura del portón trasero/puerta del maletero con movimiento del pie	5	Micro
53	–	–	Micro
54	–	–	MCase
55	–	–	Micro
56	–	20	Micro
57	–	–	Micro
58	–	–	Micro
59	Fusible principal del sistema de infoentretenimiento	15	Micro

Fusibles en el maletero

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	Calefacción de la luneta trasera	30	MCase
2	–	–	MCase
3	Compresor, suspensión neumática	40	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Módulo de puerta, trasero derecho	20	MCase
8	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) (solo motor diésel)	30	MCase
9	Puerta eléctrica	25	MCase
10	Asiento del pasajero delantero con ajuste eléctrico; Módulo de puerta, delantero derecho.	20	MCase
11	Módulo de control del dispositivo de remolque	40	MCase
12	Módulo del tensor del cinturón de seguridad, lado derecho	40	MCase
13	Bobinas internas del relé	5	Micro
14	Módulo de control del sistema de reducción de óxidos de nitrógeno (NOx) en motor diésel	15	Micro
15	Módulo de puerta, trasero izquierdo	20	Micro
16	Bloqueador de alcohol	5	Micro
17	–	–	Micro
18	Módulo de control del dispositivo de remolque	25	MCase

Número	Descripción	Amperaje [A]	Tipo
Módulo de accesorios	40
19	Asiento del conductor ajustable eléctricamente; Módulo de puerta, delantero izquierdo.	20	MCase
20	Módulo del tensor del cinturón de seguridad, lado izquierdo	40	MCase
21	Cámara de estacionamiento	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Calefacción del asiento, trasero izquierdo	15	Micro
29	–	–	Micro
30	Información de punto ciego (BLIS)	5	Micro
31	–	–	Micro
32	Módulo del tensor del cinturón de seguridad, lado derecho	5	Micro
33	Actuador, sistema de escape (gasolina)	5	Micro
34	–	–	Micro
35	Módulo de control All Wheel Drive (AWD)	15	Micro
36	Calefacción del asiento, trasero derecho	15	Micro
37	–	–	MCase

Fusibles en el compartimento del motor

Número	Descripción	Amperaje [A]	Tipo
Número	Descripción	Amperaje [A]	Tipo
1	–	–	Micro
2	–	–	Micro
3	Módulo de presión del turbocompresor Grupo de sondas lambda	15	Micro
4	Bujías/bobinas de encendido (motor de gasolina); Grupo de sensores del sistema de escape, partículas/óxido de nitrógeno (motor diésel).	15	Micro
5	Válvula solenoide de la bomba de aceite del motor; Grupo de sondas lambda; Válvula solenoide del compresor del aire acondicionado.	15	Micro
6	Detectores de nivel y temperatura de aceite; Módulo de bujías de precalentamiento (motor diésel); Grupo de componentes del motor 1 (componentes relacionados con el funcionamiento del motor, incluido el turbocompresor/compresor. La composición depende de la variante del motor).	7,5	Micro
7	Módulo de control del motor (ECM); Módulo de control de la mariposa; Grupo de componentes del motor 2 (componentes relacionados con el funcionamiento del motor, incluido el turbocompresor/compresor. La composición depende de la variante del motor).	20	Micro
8	Módulo de control del motor (ECM)	5	Micro
9	–	–	Micro
10	Módulo de bujías de precalentamiento (motor diésel); Grupo de componentes del motor 3 (componentes relacionados con el funcionamiento del motor, incluido el turbocompresor/compresor y la refrigeración/control de temperatura del sistema de transmisión. La composición depende de la variante del motor).	10	Micro
11	Módulo de control, persianas del alerón; Módulo de control, persianas del radiador; Bobinas de relé de la función Power Pulse (PowerPulse) (motor diésel); Válvula de conmutación, refrigerante.	5	Micro
12	Bomba de refrigerante	15	Micro
13	Módulo de control del motor (ECM)	20	Micro
14	Motor de arranque	40	MCase
15	Motor de arranque	Bypass	MCase
16	Calentador del filtro de combustible (motor diésel)	30	MCase
17	–	–	MCase
18	Módulo de cálculo	5	Micro

Número	Descripción	Amperaje [A]	Tipo
19	–	–	Micro
20	–	–	Micro
21	Módulo de control del motor, árbol de levas (motor de gasolina)	15	Micro
22	–	–	Micro
23	Toma USB, consola entre los asientos, trasera	7,5	Micro
24	Toma de 12 V, consola entre los asientos, delantera	15	Micro
25	–	–	Micro
26	Toma de corriente de 12 V en el maletero	15	Micro
27	–	–	Micro
28	Faro, izquierdo	15	Micro
29	Faro, derecho	15	Micro
30	–	–	Micro
31	Calefacción del parabrisas, lado izquierdo	Bypass	MCase
32	Calefacción del parabrisas, lado izquierdo	40	MCase
33	Dispositivos de pulverización de faros	25	MCase
34	Bomba de líquido limpiaparabrisas, delantera	25	MCase
35	Módulo de control de la transmisión Palanca de cambios eléctrica	15	Micro
36	Señal acústica (bocina)	20	Micro
37	Sirena de alarma	5	Micro

Acerca del Volvo XC60 (2009-2022)

El Volvo XC60, fabricado entre 2009 y 2022, es un popular SUV que combina un diseño elegante con tecnologías de seguridad avanzadas. Este modelo es conocido por su fiabilidad y el confort que ofrece a los pasajeros. El Volvo XC60 ofrece diversas opciones de motorización, incluyendo variantes de gasolina, diésel e híbridas, lo que permite a los conductores elegir según sus preferencias y necesidades. El interior del vehículo es espacioso y está equipado con tecnologías modernas que aumentan la comodidad y la seguridad en la carretera. En general, el Volvo XC60 es una opción ideal para quienes buscan una combinación de estilo, rendimiento y seguridad.

Esquema de la caja de fusibles del Volvo XC60

Esta página muestra el esquema de la caja de fusibles del Volvo XC60, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles de este modelo se encuentra generalmente en dos lugares: en el compartimento del motor y en el interior del vehículo, más comúnmente debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
