Suzuki SX4 (2006-2013) – caja de fusibles
Suzuki SX4 (2006-2013) – diagrama de la caja de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
El fusible del encendedor de cigarrillos (toma de corriente) en el Suzuki SX4 (2006-2013) es el fusible 45 en la caja de fusibles del habitáculo.

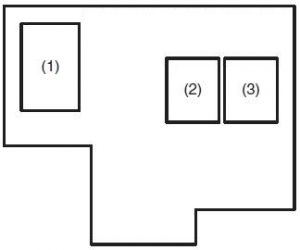

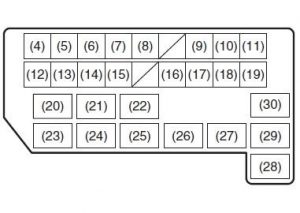

Fusibles en el compartimento del motor (gasolina)
| Número |
Amperios [A] |
Descripción |
| 1 | 80 | Carga eléctrica total |
| 2 | 50 | Ventana eléctrica;
Arranque; Limpiaparabrisas; Motor de arranque. |
| 3 | 50 | Luz trasera;
Desempañador trasero; Cierre de puerta; Luces de emergencia; Bocina; Luz de cortesía. |
| 4 | – | No se usa |
| 5 | – | No se usa |
| 6 | 15 | Luz principal (derecha) |
| 7 | 15 | Luz principal (izquierda) |
| 8 | 20 | Luz de cruce delantera |
| 9 | – | No se usa |
| 10 | 40 | Módulo de control ABS |
| 11 | 30 | Ventilador del radiador |
| 12 | 30 | Módulo de control ABS |
| 13 | 30 | Arranque del motor |
| 14 | 50 | Llave de encendido |
| 15 | 30 | Ventiladores de calefacción |
| 16 | 20 | Compresor de aire |
| 17 | 15 | Motor del cuerpo de la mariposa |
| 18 | 15 | Transmisión automática |
| 19 | 15 | Inyección de combustible |
| Relé |
||
| 20 | Relé de transmisión automática | |
| 21 | Relé del compresor de aire | |
| 22 | Relé de la bomba de combustible | |
| 23 | Relé del ventilador del condensador | |
| 24 | Relé de las luces de cruce delanteras | |
| 25 | Relé del motor del cuerpo de la mariposa | |
| 26 | Relé principal FI | |
| 27 | Relé de arranque del motor | |
| 28 | Relé del ventilador del radiador | |
| 29 | Relé del ventilador del radiador 2 | |
| 30 | Relé del ventilador del radiador 3 | |

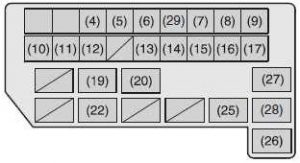

Fusibles en el compartimento del motor (Diésel)
| Número |
Amperios [A] |
Descripción |
| 2 | 20 | FI |
| 3 | 10 | DVR INJ |
| 4 | 15 | Luz principal (derecha) |
| 5 | 15 | Luz principal (izquierda) |
| 6 | 20 | Luz de cruce delantera |
| 7 | 60 | Módulo de control de asistencia a la conducción |
| 8 | 40 | Módulo de control ABS |
| 0 | 30 | Ventilador del radiador |
| 10 | 30 | Módulo de control ABS |
| 11 | 30 | Arranque del motor |
| 12 | 50 | Llave de encendido |
| 13 | 30 | Ventiladores de calefacción |
| 14 | 10 | Compresor de aire |
| 15 | 20 | Bomba de combustible |
| 16 | 30 | CDSR |
| 17 | 30 | Inyección de combustible |
| 29 | 50 | IGN2 |
| 30 | 80 | Bujía de encendido |
| 31 | 30 | Calentador de combustible |
| 32 | 140 | Principal |
| 33 | 50 | Bombilla |
| 34 | 30 | Sub Htr1 |
| 35 | 30 | Sub Htr 3 |
| 36 | 30 | Sub Htr 2 |
| 37 | – | + B2 |
| 38 | – | + B1 |
| 1 | Relé principal FI | |
| 18 | No se usa | |
| 19 | Relé del compresor de aire | |
| 20 | Relé de la bomba de combustible | |
| 21 | No se usa | |
| 22 | Relé de las luces de cruce delanteras | |
| 23 | No se usa | |
| 24 | No se usa | |
| 25 | Relé de arranque del motor | |
| 26 | Relé del ventilador del radiador | |
| 27 | Relé del ventilador 3 RDTR | |
| 28 | Relé del ventilador 2 RDTR | |

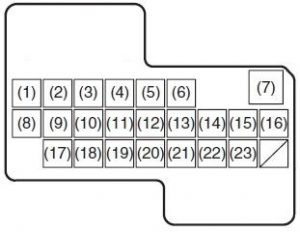

Fusibles debajo del salpicadero
SX4

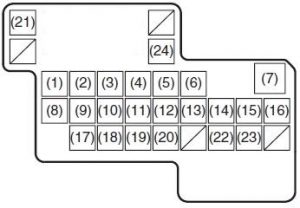

SX4 Sedán
| Nº |
Amperios [A] |
Descripción |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | 15 | Bobina de encendido |
| 3 | 10 | Luz de reserva |
| 4 | 10 | Odómetro |
| 5 | 15 | Accesorios |
| 6 | 15 | Equipo 2 |
| 7 | 30 | Activador de ventanas |
| 8 | 30 | Limpiaparabrisas |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Sistema de prevención de bloqueo de ruedas |
| 12 | 15 | SX4:
4WD; Maruti: Luz trasera. |
| 13 | 15 | Luz de freno |
| 14 | 20 | Cierre de puerta |
| 15 | 10 | ECU (solo diésel) |
| 16 | 10 | ST SIG |
| 17 | 15 | Calefacción de asiento |
| 18 | 10 | IG 2 SIG |
| 19 | 10 | Luz trasera |
| 20 | 15 | Cúpula |
| 21 | 30 | Desempañador de la luneta trasera |
| 22 | 15 | Bocina;
Luces de advertencia. |
| 23 | 15 | Audio |
| 24 | 30 | Sedán:
Desempañador de la luneta trasera |
Acerca del Suzuki SX4 (2006-2013)
El Suzuki SX4, fabricado entre 2006 y 2013, es un crossover compacto que surgió de la colaboración con el fabricante de automóviles italiano Fiat. Este modelo es conocido por su fiabilidad y versatilidad, lo que lo hace ideal tanto para entornos urbanos como rurales. El Suzuki SX4 está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecen un rendimiento equilibrado y un consumo de combustible eficiente. Gracias a la tracción a las cuatro ruedas, disponible para algunas versiones, el SX4 ofrece buena tracción y estabilidad en diversas superficies. El interior del vehículo es práctico y ofrece suficiente espacio para pasajeros y equipaje, lo que lo convierte en una opción popular para las familias.
Diagrama de la caja de fusibles del Suzuki SX4
Esta página muestra el diagrama de la caja de fusibles del Suzuki SX4, que es esencial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y también en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su configuración y función.
