Diagrama de fusibles y relés – Suzuki Celerio

Aplicable a vehículos fabricados en los años:

2014, 2015, 2016, 2017, 2018.

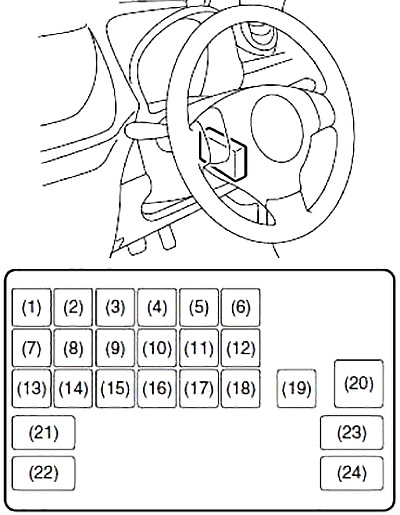

Diagrama de la caja de fusibles del salpicadero

La caja de fusibles se encuentra debajo del salpicadero, en el lado del conductor. Retire la tapa de la caja de fusibles presionando por ambos lados y levantando la tapa.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	10	Luces de freno
2	30	Motor del ventilador
3	10	STSIG
4	15	Accesorios
5	10	Luz antiniebla trasera
6	10	Luz trasera
7	10	Luz de reserva
8	10	ABS
9	10	Odómetro
10	15	Bobina de encendido
11	20	Lavalunotto
12	10	IG2 SIG

Número	Amperios [A]	Descripción
13	10	IG1 SIG
14	10	Airbag
15	20	Interruptor del temporizador de la ventana
16	20	Cierre de puertas
17	15	Bocina y luces de emergencia
18	20	Desempañador trasero
19	15	Iluminación de bienvenida
20	30	Alimentación de la ventana
21	7,5	ACC 2
21		CNG (gas natural comprimido)
22	15	Radio 2
23	–	ACC 2 (gas natural comprimido)
24	–	No utilizado

Diagrama de la caja de fusibles del compartimento del motor

El fusible principal, los fusibles primarios y algunos fusibles individuales se encuentran en el compartimento del motor. Si el fusible principal se quema, ningún componente eléctrico funcionará. En caso de que se queme el fusible principal, ningún componente eléctrico del grupo de carga correspondiente funcionará.

Para quitar un fusible, utilice el extractor de fusibles presente en la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	80	FL1 (Gasolina)
	120	FL1 (Diésel)
2	50	FL5 (Gasolina)
	40	FL5 (Diésel)
3	50	FL4
10	40	Motor ABS
11	40	Bomba T/M (Gasolina)
	40	IGN2 (Diésel)
12	40	Servodirección
13	20	Faro antiniebla delantero
14	7,5	T/M 2 (gasolina), válvula CNG (gas comprimido)
	25	F/P (Diésel)
15	30	Llave de encendido
16	10	Compresor de aire
17	15	FI (Gasolina)
	30	FI (Diésel)
18	10	T/M (Gasolina)
	10	EPI (Diésel)
19	15	Faro (derecho)
20	25	Módulo de control ABS
21	15	Faro (izquierdo)
22	30	Arranque del motor

Número	Amperios [A]	Descripción
23	30	Ventilador del radiador
27	80	FL3 (Gasolina)
	100	FL3 (Diésel)
28	80	FL2 (Gasolina)
	100	FL2 (Diésel)
29	20	Bujía
30	20	Bujía 2
32	–	No utilizado
33	15	FI2
34	20	INJ DRV
35	–	No utilizado
36	–	No utilizado
Relés
4	Relé de las luces antiniebla delanteras
5	Relé de la bujía
6	Relé de la válvula CNG (gas natural comprimido)
7	Relé del compresor de aire
8	Relé de reserva
9	Relé F/P
24	Relé principal FI (Gasolina)
	Relé de la bujía 2 (Diésel)
25	Relé del motor de arranque
26	Relé del ventilador del radiador
31	Relé principal FI

Acerca del Suzuki Celerio (2014-2018)

El Suzuki Celerio, fabricado entre 2014 y 2018, es un vehículo urbano compacto que se caracteriza por su practicidad y eficiencia. Este modelo es popular por su amplitud interior, inusual para vehículos de esta categoría. El Celerio está equipado con un motor de gasolina de 1.0 litros, que proporciona suficiente potencia para la conducción urbana y, al mismo tiempo, mantiene un bajo consumo de combustible. El vehículo también es conocido por su fiabilidad y fácil mantenimiento, lo que lo hace ideal para el uso diario en entornos urbanos.

Diagrama de la caja de fusibles del Suzuki Celerio

Esta página muestra el diagrama de la caja de fusibles para el Suzuki Celerio, que es esencial para la identificación y el reemplazo de fusibles. En este modelo, la caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que facilita el mantenimiento y las reparaciones. Es importante utilizar siempre fusibles con el mismo valor de amperaje que los originales para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y su correcta comprensión puede prevenir muchos problemas.
