Suzuki Alto 800, K10 (2012-2017) – caja de fusibles
Diagrama de fusibles y relés – Suzuki Alto 800, K10
Aplica a vehículos fabricados en los años:

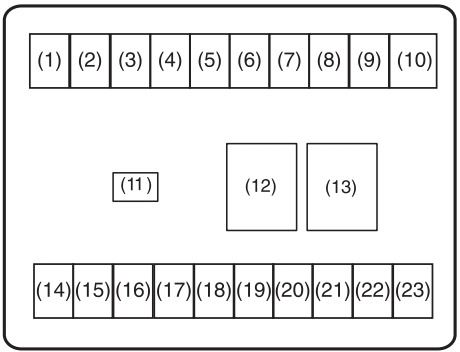

Diagrama de la caja de fusibles del habitáculo
La caja de fusibles se encuentra debajo del salpicadero, en el lado del conductor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | IG2 SIG |
| 2 | 15 | Limpiaparabrisas |
| 3 | – | No utilizado |
| 4 | 7,5 | Transmisión manual automatizada 2 (si está presente) |
| 5 | 30 | Motor del ventilador |
| 6 | 10 | Luz de freno |
| 7 | 10 | Luz trasera |
| 8 | 15 | Audio |
| 9 | 20 | Cierre de puertas |
| 10 | – | No utilizado |
| 11 | 15 | Accesorios |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | – | No utilizado |
| 13 | 30 | Elevalunas |
| 14 | 15 | Encendido |
| 15 | 10 | Intermitentes |
| 16 | 10 | Odómetro |
| 17 | 7,5 | Airbag |
| 18 | 7,5 | IG1 SIG |
| 19 | – | No utilizado |
| 20 | – | No utilizado |
| 21 | 30 | Dirección asistida |
| 22 | 30 | ST SIG |
| 23 | 15 | Bocina y luces de emergencia |

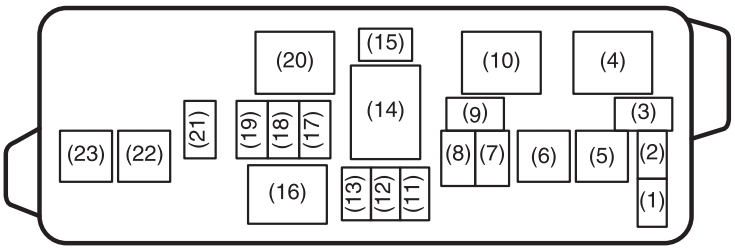

Diagrama de la caja de fusibles del compartimento del motor
El fusible principal, los fusibles primarios y algunos fusibles individuales se encuentran en el compartimento del motor. Si el fusible principal se quema, ningún componente eléctrico funcionará. En caso de que se queme el fusible principal, ningún componente eléctrico del grupo de carga correspondiente funcionará.
Para quitar un fusible, utilice el extractor de fusibles situado en la parte posterior de la tapa de la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado |
| 2 | – | No utilizado |
| 3 | 10 | Faros antiniebla delanteros |
| 5 | 50 | Encendido |
| 6 | 50 | Batería 1 |
| 7 | 15 | Faro (izquierdo) |
| 8 | 15 | Faro (derecho) |
| 9 | 7,5 | GNC (si está presente) |
| 11 | – | No utilizado |
| 12 | – | No utilizado |
| 13 | – | No utilizado |
| 14 | 80 | Carga eléctrica total |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 15 | – | No utilizado |
| 17 | 30 | Ventilador del radiador |
| 18 | 15 | Inyección de combustible |
| 19 | 10 | Compresor del aire acondicionado |
| 21 | 7,5 | Transmisión manual automatizada (si está presente) |
| Válvula de GNC (si está presente) | ||
| 22 | 40 | Bomba de transmisión automatizada (si está presente) |
| 23 | 30 | Batería 2 |
| 4 | Relé del compresor del aire acondicionado | |
| 10 | Relé del ventilador del radiador | |
| 16 | Relé principal | |
| 20 | Relé de la bomba de combustible | |
