Suzuki Jimny (1998-2020) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Suzuki Jimny (1998–2020), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Suzuki Jimny – esquema de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 y 2017.
Compartimento del motor
En el Suzuki Jimny con motores de gasolina, se encuentra a la izquierda, junto a la batería. En los motores diésel, a la derecha.
Tipo 1
Descripción
| 1 | 80A WATT (batería, generador) |
| 2 | 50A ABS (módulo ABS) |
| 3 | 60A IG (interruptor de encendido) |
| 4 | 30A (iluminación, etc. – circuito del bloque de montaje en la cabina) |
| 5 | 30A (iluminación, etc.: – circuito del bloque de montaje en la cabina) |
| 6 | 15A HEAD L (instrumento, faro izquierdo) |
| 7 | 15A HEAD R (faro derecho) |
| 8 | 15A F1 (relé principal) |
| 9 | 15A A / C (relé y ventilador eléctrico del condensador) |
Tipo 2
Descripción
| 1 | 50A Arranque |
| 2 | Motor ABS 40A |
| 3 | 40A Arranque |
| 4 | 30A Solenoide ABS |
| 5 | 15A Sistema de gestión del motor |
| 6 | 15A Faro izquierdo |
| 7 | 15A Faro derecho |
| 8 | 50A Caja de fusibles en el habitáculo |
| 9 | 15A Faros antiniebla delanteros |
| 10 | Ventilador 20A |
| 11 | 30A Extraño |
| 12 | Aire acondicionado 20A |
- R1 – Relé de la bomba de combustible
- R2 – Relé del motor del ventilador del condensador del aire acondicionado
- R3 – Sistema de gestión del motor con relé
Tipo 3
Descripción
| 1 | Relé de acoplamiento electromagnético del compresor del aire acondicionado |
| 2 | |
| 3 | |
| 4 | Relé del calentador del refrigerante |
| 5 | |
| 6 | Relé de control del motor |
| F1 | (80A) Generador |
| F2 | (30A) Motor del ventilador de refrigeración |
| F3 | (50A) sistema ABS |
| F4 | (60A) |
| F5 | (60A) Circuitos de bloqueo de encendido |
| F6 | (15A) Faro izquierdo |
| F7 | (15A) Faro derecho |
| F8 | (20A) Motor del ventilador del calentador |
| F9 | (30A) Motor de arranque |
| F10 | (30A) ECM |
| F11 | (15A) Acoplamiento magnético del compresor del aire acondicionado |
Habitáculo
Se encuentra debajo del salpicadero, en el lado del conductor.
Tipo 1
Descripción
| F1 | 10A Motor del ventilador de la calefacción |
| F2 | 15A / 20A Ventana trasera calefactada |
| F3 | 15A Limpiaparabrisas |
| F4 | 15A Asientos calefactados |
| F5 | 15A Fusible del encendedor de cigarrillos |
| F6 | 15A Ventana delantera calefactada |
| F7 | Alarma 15A |
| F8 | Radio 15A |
| F9 | 10A Luz antiniebla trasera |
| F10 | 10A Inmovilizador |
| F11 | 10A Motor de arranque |
| F12 | Elevalunas eléctricos 30A |
| F13 | 15A Sistema de gestión del motor |
| F14 | 20A sistema de control 4WD |
| F15 | 10A Luz(es) de marcha atrás |
| F 16 | 15A SRS |
| F17 | 10A Panel de instrumentos |
| F18 | Sistema ABS 10A |
| F19 | 10A Unidad de control electrónico de la transmisión |
| F20 | 10A Luces traseras |
| F21 | 15A Luces de freno |
| F22 | 15A Cierre centralizado |
Suzuki Jimny – esquema de la caja de fusibles
Año de fabricación: 2018, 2019, 2020.

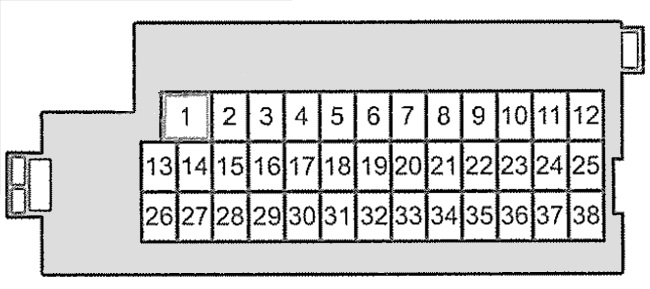

Caja de fusibles del habitáculo
El panel de fusibles se encuentra debajo del salpicadero (lado del conductor).
Asignación de fusibles en la caja de fusibles del salpicadero
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 30A | Alimentación de las ventanas |
| 2 | 10 A | Odómetro |
| 3 | 15A | Módulo de control del motor |
| 4 | 5A | Señal de encendido-1 2 |
| 5 | 20A | Reserva |
| 6 | — | No se utiliza |
| 7 | — | No se utiliza |
| 8 | 20A | Cierre de la puerta |
| 9 | 15A | Bloqueo de la dirección |
| 10 | 10 A | Apuesta |
| 11 | — | No se utiliza |
| 12 | 10 A | Faro antiniebla trasero |
| 13 | 5A | Módulo de control ABS/ESP |
| 14 | 15A | Calefacción del asiento |
| 15 | 5A | Señal de encendido-1 3 |
| 16 | 10 A | Iluminación de bienvenida-2 |
| 17 | 5A | Iluminación de bienvenida |
| 18 | 15A | Radio |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 5A | CONT |
| 20 | 5A | Botón 2 |
| 21 | 20A | Interruptor del temporizador de la ventana |
| 22 | 5A | Llave |
| 23 | 15A | Bocina |
| 24 | 5A | Luz trasera (izquierda) |
| 25 | 10 A | Luz trasera |
| 26 | 10 A | Airbag |
| 27 | 10 A | Señal de encendido-1 |
| 28 | 10 A | Luz de reserva |
| 29 | 5A | ACC-3 |
| 30 | 20A | Descongelación trasera |
| 31 | 10 A | Espejo calefactado |
| 32 | 15A | ACC-2 |
| 33 | 5A | ACC |
| 34 | 10 A | Limpiaparabrisas trasero |
| 35 | 5A | Señal de encendido-2 |
| 36 | 15A | Lámparas de lava |
| 37 | 25A | Limpiaparabrisas delantero |
| 38 | 10 A | Luz de freno |
Caja de fusibles del compartimento del motor
Los fusibles principales se encuentran en el terminal positivo de la batería, la caja de fusibles se encuentra junto a la batería.
Asignación de fusibles en la caja de fusibles del compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 120A | FL1 |
| 2 | 100A | FL2 |
| 3 | 80A | FL3 |
| 4 | 100A | FL4 |
| 5 | 50A | FL5 |
| 6 | 50A | Arranque |
| 7 | 40A | Motor ABS |
| 8 | — | No se utiliza |
| 9 | 30A | Ventiladores del ventilador |
| 10 | 30A | Motor de arranque |
| 11 | 30A | Limpiaparabrisas |
| 12 | 15A | Faro (derecho) |
| 13 | 15A | Faro (izquierdo) |
| 14 | 25A | Módulo de control ABS/ESP |
| 15 | — | No se utiliza |
| 16 | 15A | Bobina de encendido |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 25A | Faro |
| 18 | 30A | Reserva |
| 19 | — | No se utiliza |
| 20 | 15A | Inyección de combustible |
| 21 | 15A | Cambio |
| 22 | 50A | Interruptor de encendido 2 |
| 23 | 10 A | Compresor del aire acondicionado |
| 24 | 10 A | 4WD |
| 25 | 20A | Faro antiniebla delantero |
| 26 | — | No se utiliza |
| 27 | 40A | Dirección asistida |
| 28 | — | No se utiliza |
| 29 | 40A | Ventilador del radiador |
| 30 | — | No se utiliza |
| 31 | 5A | Motor de arranque |
| 32 | 15A | Faro (izquierdo) |
| 33 | 15A | Faro (derecho) |
Sobre el Suzuki Jimny (1998-2020)
El Suzuki Jimny, fabricado entre 1998 y 2020, es un automóvil todoterreno compacto que ganó popularidad por su robustez y su capacidad para afrontar terrenos difíciles. Este modelo es conocido por su diseño sencillo pero eficaz, que incluye un chasis de escalera y tracción a las cuatro ruedas. El Suzuki Jimny estaba disponible con varios motores, incluidos motores de gasolina de cuatro cilindros con una cilindrada de 1,3 a 1,5 litros, que proporcionaban suficiente potencia para la conducción tanto en ciudad como fuera de ella. Gracias a sus dimensiones compactas y su bajo peso, el Jimny es ideal tanto para las estrechas calles de la ciudad como para las aventuras en la naturaleza.
Esquema de la caja de fusibles del Suzuki Jimny
Esta página muestra el esquema de la caja de fusibles del Suzuki Jimny, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. En el Suzuki Jimny, la caja de fusibles suele encontrarse en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable de su vehículo.
