Suzuki XL7 (2006-2009) – caja de fusibles
Diagrama de fusibles y relés – Suzuki XL7
Aplica a vehículos fabricados en los años:
2006, 2007, 2008, 2009.
Ubicación de la caja de fusibles
La caja de fusibles se encuentra debajo de la cubierta de la consola central en el lado del pasajero.
Diagrama de la caja de fusibles
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Techo corredizo |
| 2 | Entretenimiento en el asiento trasero |
| 3 | Banco trasero |
| 4 | Ventana de carga |
| 5 | Airbag |
| 6 | Asientos calefactables |
| 7 | Control de la dirección del intermitente |
| 8 | Cerraduras |
| 9 | Módulo de detección automática de pasajeros |
| 10 | Espejos laterales |
| 11 | Intermitente del lado del pasajero |
| 12 | Amplificador |
| 13 | Iluminación del volante |
| 14 | Sistema de infoentretenimiento |
| 15 | Sistema de aire acondicionado; Mando a distancia de la función |
| 16 | Ventilador de extracción de aire del depósito |
| Número | Descripción |
|---|---|
| 17 | Radio |
| 18 | Grupo |
| 19 | Llave de arranque |
| 20 | Módulo de control de la carrocería |
| 21 | No se utiliza |
| 22 | Luz de freno central; Resistencia |
| 23 | Iluminación interior |
| ZAPASOWY | Fusibles de repuesto |
| PLR | Extractor de fusibles |
| Interruptores automáticos | |
| PWR WNDW | Ventana eléctrica |
| PWR SEATS | Asientos eléctricos |
| EMPTY | Vacío |
| Relés | |
| RAP RLY | Relé de alimentación de accesorios retenidos |
| REAR DEFOG RLY | Relé del desempañador trasero |

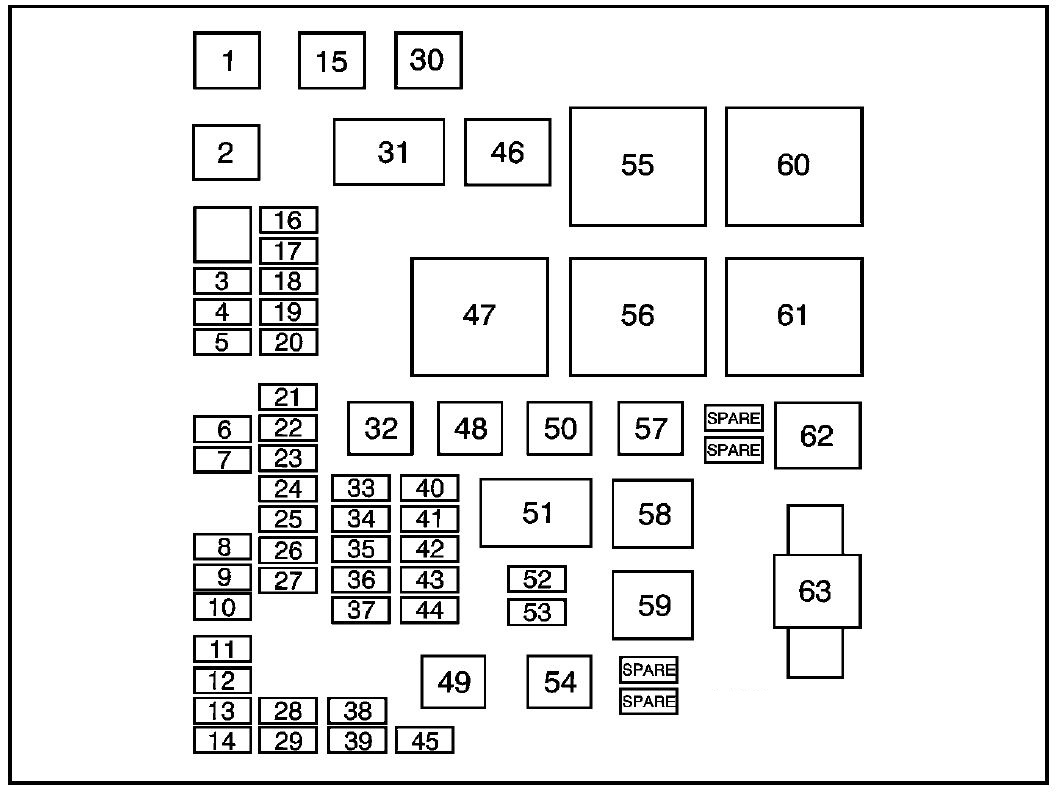

Caja de fusibles del compartimento del motor
| Número | Descripción |
|---|---|
| Número | Descripción |
| 1 | Ventilador de refrigeración 2 |
| 2 | Ventilador de refrigeración 1 |
| 3 | Alimentación auxiliar |
| 4 | Control de clima trasero |
| 5 | Reserva |
| 6 | Reserva |
| 7 | Sistema de prevención de bloqueo de ruedas |
| 8 | Embrague del aire acondicionado |
| 9 | Luces de cruce lado del conductor |
| 10 | Luz diurna 2 |
| 11 | Luces de carretera lado del pasajero |
| 12 | Luz de estacionamiento lado del pasajero |
| 13 | Bocina |
| 14 | Luz de estacionamiento lado del conductor |
| 15 | Motor de arranque |
| 16 | Control electrónico de la mariposa; Módulo de control del motor |
| 17 | Dispositivo de transmisión 1 |
| 18 | Bobinas, inyectores |
| 19 | Bobinas especiales, inyectores |
| 20 | Dispositivo de transmisión 2 |
| 21 | Reserva |
| 22 | Módulo de control del sistema de alimentación, encendido |
| 23 | Transmisión |
| 24 | Sensor de flujo de aire |
| 25 | Pantalla del airbag |
| 26 | Reserva |
| 27 | Luz de freno |
| 28 | Luces de cruce lado del pasajero |
| 29 | Luces de carretera lado del conductor |
| 30 | Batería principal 3 |
| 32 | Reserva |
| 33 | Módulo de control del motor, batería |
| Número | Descripción |
|---|---|
| 34 | Módulo de control de la transmisión, batería |
| 35 | Luz de estacionamiento del remolque |
| 36 | Lavaluneta delantera |
| 37 | Luz de freno del lado del conductor; Señal de encendido |
| 38 | Reserva |
| 39 | Bomba de combustible |
| 40 | Presofondo trasero para accesorios |
| 41 | Tracción total |
| 42 | Control de tensión ajustable |
| 43 | Luz de freno lateral del remolque para pasajeros; Señal de encendido |
| 44 | Reserva |
| 45 | Junta delantera, trasera |
| 48 | Desempañador trasero |
| 49 | Motor del sistema antibloqueo |
| 50 | Batería principal 2 |
| 52 | Luces diurnas |
| 53 | Luces antiniebla |
| 54 | Ventilador del sistema de aire acondicionado |
| 57 | Batería principal 1 |
| 63 | Dirección asistida eléctrica |
| Relés | |
| 31 | Encendido principal |
| 46 | Embrague del compresor del aire acondicionado |
| 47 | Sistema de alimentación |
| 51 | Reserva |
| 55 | Manivela |
| 56 | Ventilador 1 |
| 58 | Luz de freno lateral del remolque para pasajeros; Señal de encendido |
| 59 | Luz de freno del lado del conductor; Señal de encendido |
| 60 | Ventilador 3 |
| 61 | Ventilador 2 |
| 62 | Bomba de combustible |
Acerca del Suzuki XL7 (2006-2009)
El Suzuki XL7 de los años 2006 a 2009 es un SUV robusto que ofrece un interior espacioso y una conducción cómoda. Este modelo es conocido por su fiabilidad y versatilidad, lo que lo hace ideal para familias y aventuras fuera de la ciudad. El Suzuki XL7 está equipado con un motor V6 de 3.6 litros que proporciona suficiente potencia para el uso diario y viajes largos. El vehículo está disponible con tracción delantera o en las cuatro ruedas, lo que aumenta sus capacidades en diferentes terrenos. El interior está diseñado con énfasis en la comodidad y la practicidad, con mucho espacio de almacenamiento y la opción de abatir los asientos traseros para una mayor flexibilidad.
Diagrama de la caja de fusibles del Suzuki XL7
Esta página muestra el diagrama de la caja de fusibles para el Suzuki XL7, que es esencial para identificar y reemplazar los fusibles. En este modelo, las cajas de fusibles suelen estar ubicadas debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante revisar regularmente su estado y funcionamiento.
