Suzuki Vitara (1998-2019) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Suzuki Vitara (1998–2019), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Esquema de fusibles y relés – Suzuki Vitara

Aplicable a vehículos fabricados en los años:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006.

Caja de fusibles bajo el capó

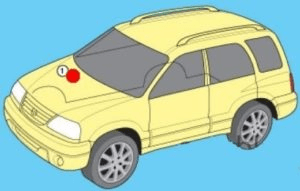

Caja de fusibles principal bajo el capó, ubicada junto a la batería.
Se encuentra en el lado derecho, junto a la batería.

Tipo 1

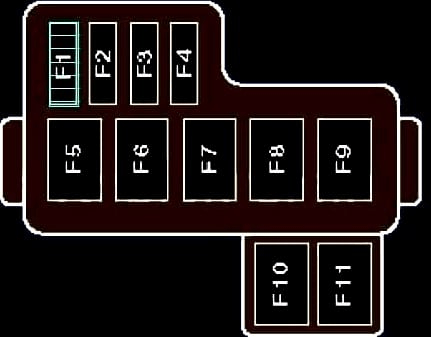

Detalle de la caja de fusibles tipo 1 bajo el capó, cerca de la batería.

Número Amperaje y descripción
F1 (15A / 25A) Equipamiento opcional
F2 (15A) Gasolina: Gestión del motor
F3 (15A) Faro derecho
F4 (15A)
F5 (60A)
F6 (Z30A) Fusible del panel de instrumentos / caja de fusibles de relés
F7 (60A) Circuitos de bloqueo de arranque
F8 (50A) Sistema ABS/ESP
F9 (80A/100A)
F10 (30A) Gestión del motor
F11 (25A) Sistema de aire acondicionado

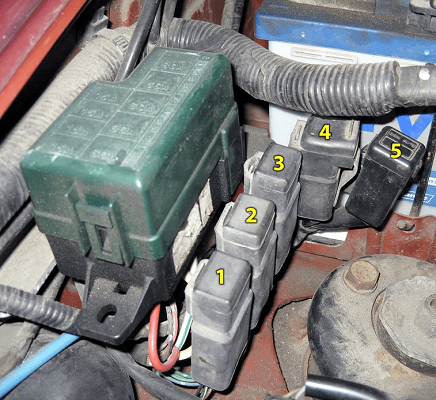

Caja de fusibles tipo 1 con relés de compresor y ventilador de aire acondicionado.
Elementos adicionales:
1. Fusible o relé para instalar;
2. Fusible o relé para instalar;
3. Relé del compresor del aire acondicionado;
4. Relé del ventilador del aire acondicionado;
5. Fusibles para equipamiento adicional



Tipo 2

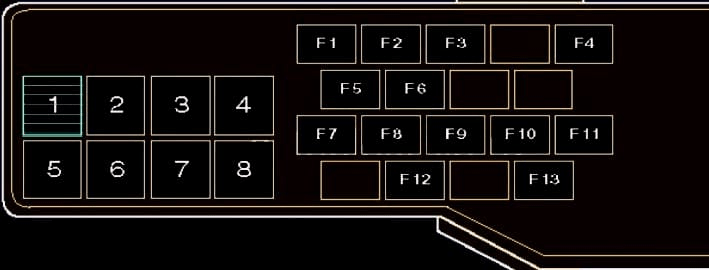

Caja de fusibles tipo 2 mostrando fusibles y relés para equipos adicionales.

Número Amperaje y descripción
1 Relé del aire acondicionado
2 Relé n.º 1 ventilador rápido condensador e/d
3 Relé de faros antiniebla
4 Relé de la bocina
5 Relé del ventilador del condensador
6 Relé n.º 2 ventilador rápido condensador e/d
7 Relé de control de la transmisión
8 Relé de calefacción del sensor de oxígeno
F1 (15A) Faro izquierdo
F2 (15A) Gestión del motor
F3 (15A) Luces de freno
F4 (25A) Luneta trasera térmica
F5 (60A) Motor del ventilador de calefacción
F6 (60A) Sistema ABS
F7 (15A) Gestión del motor
F8 (15A) Bocina
F9 (25A) Sistema de aire acondicionado
F10 (15A) Faros antiniebla
F11 (15A) Faro derecho
F12 (60A) Fusible del panel de instrumentos y caja de fusibles de relés
F13 (60A) Circuitos de bloqueo de arranque
Número Amperaje y descripción
1 Relé del aire acondicionado
2 Relé n.º 1 ventilador rápido condensador e/d
3 Relé de faros antiniebla
4 Relé de la bocina
5 Relé del ventilador del condensador
6 Relé n.º 2 ventilador rápido condensador e/d
7 Relé de control de la transmisión
8 Relé de calefacción del sensor de oxígeno
F1 (15A) Faro izquierdo
F2 (15A) Gestión del motor
F3 (15A) Luces de freno
F4 (25A) Luneta trasera térmica
F5 (60A) Motor del ventilador de calefacción
F6 (60A) Sistema ABS
F7 (15A) Gestión del motor
F8 (15A) Bocina
F9 (25A) Sistema de aire acondicionado
F10 (15A) Faros antiniebla
F11 (15A) Faro derecho
F12 (60A) Fusible del panel de instrumentos y caja de fusibles de relés
F13 (60A) Circuitos de bloqueo de arranque

Elementos adicionales:
– (120A) Alternador (fusible principal en el terminal de la batería);
– (40A) Calentador auxiliar;
– (40A) Motor del ventilador de refrigeración;
– (80A) Bujías de encendido.

Leggere  Suzuki XL7 (2006-2009) – caja de fusibles



Cabina

Se encuentra en el lado del conductor, debajo del panel en la pared lateral (cerrado con una cubierta negra, en la que debe indicarse la fecha actual). Es más fácil acceder a ella si se retira el panel debajo de la columna de dirección (fijado en las esquinas con 4 tornillos).

Tipo 1

Nombre Descripción
A / C Aire acondicionado
ABS ABS
ALT Alternador
ALT-S Alternador
AM Interruptor del motor
DEF Calefacción de cristales
DOOM Iluminación interior
DOOR Puertas
ECU Módulo de control (gestión) del motor
EDU Control de inyección
EFI Sistema de control electrónico de inyección en a/m
ENG MAIN Motor principal
FAN Ventilador
FOG Luces antiniebla
Fr Delantero
F-TAIL Luces traseras
GAUGE Panel de instrumentos, tacómetro
HAZARD Alarmas
HAZ-TRN Luces de emergencia
HEAD Faros
HEAD LH Faros izquierdos
HEAD RH Faros derechos
HORN Bocina
HTR Calefacción
AM/UP En punto muerto
IG Encendido
IGN Encendido
MAIN Principal
P / W Control de ventanas
POWER Alimentación
PWR Alimentación
RAD Radio
Rr / rear Trasero
CIG Encendedor
SPARE Repuesto
ST Motor de arranque
STOP Señal de parada
TAIL Luces traseras
TURN Intermitentes
WASH Limpiaparabrisas
WIP Limpiaparabrisas
WIPER Limpiaparabrisas
El fusible del encendedor está marcado como CIGAR
Nombre Descripción
A / C Aire acondicionado
ABS ABS
ALT Alternador
ALT-S Alternador
AM Interruptor del motor
DEF Calefacción de cristales
DOOM Iluminación interior
DOOR Puertas
ECU Módulo de control (gestión) del motor
EDU Control de inyección
EFI Sistema de control electrónico de inyección en a/m
ENG MAIN
FAN Ventilador
FOG Luces antiniebla
Fr Delantero
F-TAIL Luces traseras
GAUGE Panel de instrumentos, tacómetro
HAZARD Alarmas
HAZ-TRN Luces de emergencia
HEAD Faros
HEAD LH Faros izquierdos
HEAD RH Faros derechos
HORN Bocina
HTR Calefactor
AM/UP En punto muerto
IG Encendido
IGN Encendido
MAIN Principal
P / W Control de ventanas
POWER Alimentación
PWR Alimentación
RAD Radio
Rr / rear Trasero
CIG Encendedor
SPARE Repuesto
ST Motor de arranque
STOP Señal de parada
TAIL Luces traseras
TURN Intermitentes
WASH Limpiaparabrisas
WIP Limpiaparabrisas
WIPER Limpiaparabrisas
El fusible del encendedor está marcado como CIGAR

Tipo 2

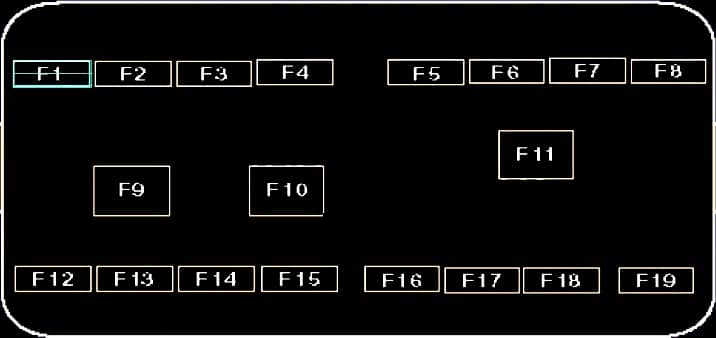

Vista general del interior de la cabina del vehículo, tipo 2.

Número Amperaje y descripción
F1 (15A)
F2 (15A) Luces antiniebla traseras
F3 (20A) Cierre centralizado
F4 (15A) Gestión del motor
F5 (20A) Calefacción del filtro de combustible
F6 (15A) Alarma
F7 (15A)
F8 (15A)
F9 (30A) Motor del ventilador de calefacción
F10 (30A) Elevalunas eléctricos
F11 (30A) Reserva
F12 (15A) Gestión del motor
F13 (10 A)
F14 (15A) Limpiaparabrisas/lavaparabrisas
F15 (20A) Encendedor de cigarrillos
F 16 (15A) Asientos calefactables
F17 (15A)
F18 (25A) Maletero
F19 (20A)

Suzuki Vitara (2016-2019…) – esquema de la caja de fusibles

Año de fabricación: 2016, 2017, 2018, 2019.

Se utiliza información del manual de uso de 2016. La ubicación y función de los fusibles en coches fabricados en diferentes momentos pueden variar.



Los fusibles del encendedor (tomas de corriente) en el Suzuki Escudo son los fusibles #28 “ACC2” y #35 “ACC3” en la caja de fusibles del salpicadero.



Caja de fusibles en la cabina

Ubicación de la caja de fusibles

Se encuentra debajo del salpicadero (a la izquierda).

Esquema de la caja de fusibles

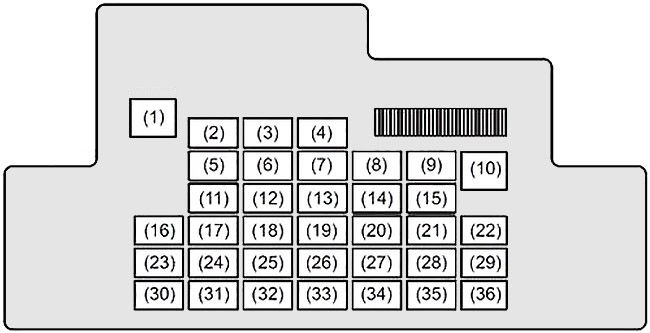

Caja de fusibles de la cabina, situada debajo del salpicadero a la izquierda.



Asignación de fusibles en el salpicadero

Nº Nombre Amperios [A] Descripción
Nº Nombre Amperios [A] Descripción
1 — — No se utiliza
2 A-STOP 10 A Parada del motor en ralentí
3 A-STOP 10 A Iluminación interior
4 RADIO 15A Radio
5 P/WT 20A Función de temporizador de elevalunas
6 S/R 20A No se utiliza
7 HAZ 10 A Luces de emergencia
8 HORN 15A Bocina
9 4WD 15A 4WD
10 TAIL 10 A Luz trasera
11 STL 15A Bloqueo de dirección
12 DRL 10 A No se utiliza
13 BCM 7,5A BCM
14 STOP 10 A Luz de freno
15 RR FOG 7,5A No se utiliza
16 D/L 20A Cierre de puertas
17 DEF RR 20A Calefactor de luneta trasera
Nº Nombre Amperios [A] Descripción
18 MRR HTP 10 A Calefacción de espejo
19 IG COIL 15A Bobina de encendido
20 A/B 10 A Airbag
21 — — No se utiliza
22 CRUISE 7,5A Control de crucero
23 ST SIG 7,5A Motor de arranque
24 ABS 10 A ABS
25 BACK 10 A Luces de marcha atrás
26 IG1 SIG 7,5A Dirección asistida
27 MTR 10 A Cuentakilómetros
28 ACC2 15A Accesorios
29 ACC 15A Espejo retrovisor
30 WIP 15A Limpiaparabrisas
31 RADIO2 15A No se utiliza
32 IG2 SIG 7,5A Ventiladores de refrigeración
33 P/W 30A Elevalunas eléctricos
34 FR WIP 30A Motor del limpiaparabrisas delantero
35 ACC3 10 A Accesorios
36 S/H 20A Calefacción de asiento

Traducción del japonés, posibles imprecisiones.


Esquema de fusibles en el compartimento del motor

Esquema del diagrama de fusibles

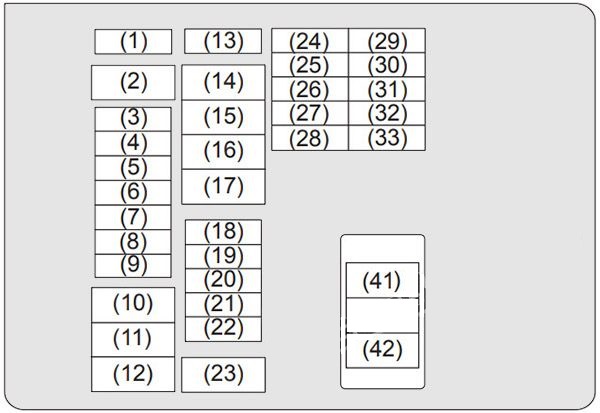

Diagrama de asignación de fusibles en el compartimento del motor.

Asignación de fusibles en el compartimento del motor

Nº Nombre Amperios [A] Descripción
Nº Nombre Amperios [A] Descripción
1 IG1 IG2 7,5A Sensor de radar
2 RDTR2 30A Radiador (secundario)
3 FR FOG 20A Faro antiniebla delantero
4 H/L2 7,5A Faro
5 H/L3 25A No utilizado
6 ABS2 25A Controlador ABS/ESP
7 H/L 25A Faro
8 B/U 30A Reserva
9 DCDC2 30A No utilizado
10 IGN 40A Encendido
11 ABS 40A ABS
12 ST 30A Motor de arranque
13 T/M3 7,5A No utilizado
14 F/HTR 30A No utilizado
15 RDTR 30A Ventilador del radiador
16 T/M2 30A No utilizado
Nº Nombre Amperios [A] Descripción
17 T/M PUMP 40A No se utiliza
18 DCDC 30A No se utiliza
19 — — No se utiliza
20 FI 20A Inyección de combustible
21 CPRSR 10 A Compresor
22 T/M1 15A No se utiliza
23 BLW 30A Ventiladores de refrigeración
24 — — No se utiliza
25 T/M5 15A No se utiliza
26 ST SIG 7,5A Parada del motor en ralentí
27 H/LL 15A Faro (izquierdo)
28 H/L HI L 15A Luces largas (izquierdas)
29 — — No se utiliza
30 — — No se utiliza
31 FI 15A No se utiliza
32 H/LR 15A Faro (derecho)
33 H/L HI R 15A Luces largas (derechas)

Traducción del japonés, posibles imprecisiones.
