Suzuki SX4 S-Cross (2014-2017) – caja de fusibles
Suzuki SX4 S-Cross (2014-2017) – diagrama de fusibles
Año de fabricación: 2014, 2015, 2016, 2017.
Los fusibles del encendedor de cigarrillos (tomas de corriente) en el Suzuki SX4 S-Cross son los fusibles #9, #15 y #29 en el panel de fusibles del salpicadero.
Panel de fusibles del habitáculo
Ubicación del panel de fusibles
El panel de fusibles se encuentra debajo del salpicadero (lado del conductor).

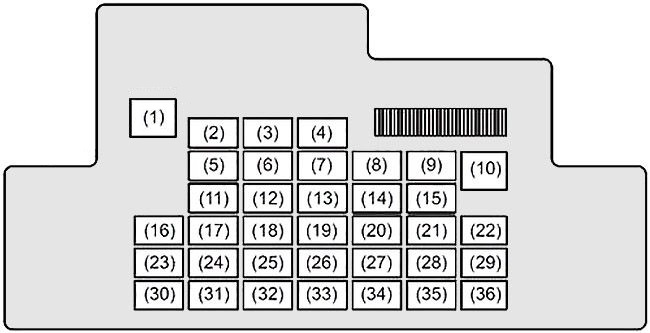

Diagrama del panel de fusibles
Asignación de fusibles en el salpicadero
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 20 | Interruptor del temporizador de la ventana |
| 3 | 15 | Bloqueo de la dirección |
| 4 | 20 | Calefactor de la luneta trasera |
| 5 | 20 | Techo corredizo |
| 6 | 10 | DRL |
| 7 | 10 | Espejo calefactable |
| 8 | 7,5 | Señal de arranque |
| 9 | 15 | Alimentación de accesorios 2 |
| 10 | 30 | Alimentación de la ventana |
| 11 | 10 | Luces de emergencia |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobina de encendido |
| 14 | 10 | Módulo de control ABS |
| 15 | 15 | Alimentación de accesorios |
| 16 | 10 | Controlador A-STOP |
| 17 | 15 | Bocina |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| 18 | 10 | Luz de freno |
| 19 | 10 | Airbag |
| 20 | 10 | Luz de reserva |
| 21 | 15 | Limpiaparabrisas |
| 22 | 30 | Limpiaparabrisas delantero |
| 23 | 10 | Luz del habitáculo |
| 24 | 15 | 4WD |
| 25 | 7,5 | Luz antiniebla trasera |
| 26 | – | No utilizado |
| 27 | 7,5 | Señal de encendido-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Alimentación de accesorios 3 |
| 30 | 15 | Radio |
| 31 | 10 | Luz trasera |
| 32 | 20 | D/L |
| 33 | 7,5 | Control de crucero |
| 34 | 10 | Odómetro |
| 35 | 7,5 | Señal de encendido-2 |
| 36 | 20 | Calefacción del asiento |
Panel de fusibles del compartimento del motor

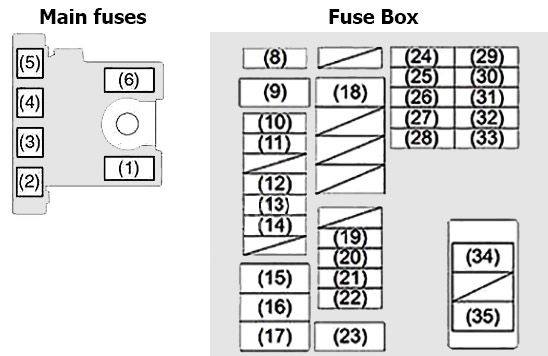

Diagrama del panel de fusibles
Asignación de fusibles en el compartimento del motor
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| Nº | Amperaje [A] | Descripción |
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7,5 | Señal de encendido-1 2 (D16AA) |
| 9 | 30 | Ventilador del radiador 2 |
| 10 | 20 | Luz antiniebla delantera |
| 11 | 7,5 | Faro 2 |
| 12 | 25 | Módulo de control ABS |
| 13 | 25 | Faro |
| 14 | 30 | Reserva |
| 15 | 40 | Encendido |
| 16 | 40 | Motor ABS |
| 17 | 30 | Arranque del motor |
| Nº | Amperaje [A] | Descripción |
|---|---|---|
| 18 | 30 | Ventilador del radiador |
| 19 | 30 | FI principal |
| 20 | 20 | Bomba de combustible |
| 21 | 10 | Compresor de aire |
| 22 | 7,5 | ECM (D13A) |
| 23 | 30 | Ventiladores de ventilación |
| 24 | 10 | FI 2 (D13A) |
| 25 | 20 | INJ DRV (D13A) |
| 26 | 7,5 | Señal de arranque |
| 27 | 15 | Faro (izquierdo) |
| 28 | 15 | Faro principal (izquierdo) |
| 29 | 7,5 | FI 2 (D16AA) |
| 30 | 20 | INJ DRV (D16AA) |
| 31 | 15 | FI 3 (D16AA) |
| 32 | 15 | Faro (derecho) |
| 33 | 15 | Faro principal (derecho) |
| 34 | 50 | Interruptor de encendido 2 |
| 35 | 50 | Batería |
Acerca del Suzuki SX4 S-Cross (2014-2017)
El Suzuki SX4 S-Cross, fabricado entre 2014 y 2017, es un SUV compacto que ofrece una combinación de diseño elegante y practicidad. Este modelo es conocido por su fiabilidad y confort, lo que lo hace ideal tanto para la conducción urbana como para viajes largos. El SX4 S-Cross está equipado con varias opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan suficiente potencia y un consumo de combustible eficiente. En el interior, encontrará elementos tecnológicos modernos y amplio espacio para pasajeros y equipaje, lo que lo convierte en un vehículo versátil para diversas necesidades.
Diagrama de la caja de fusibles del Suzuki SX4 S-Cross
Esta página muestra el diagrama de la caja de fusibles del Suzuki SX4 S-Cross, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el compartimento del motor y el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su configuración y mantenerla correctamente.
