Subaru XV (2011-2016) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Subaru XV (2011–2016), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Subaru XV (Crosstrek) (2011-2015) – diagrama de la caja de fusibles
Año de producción: 2011, 2012, 2013, 2014, 2015.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Subaru XV son los fusibles 13 y 20 en la caja de fusibles del salpicadero.

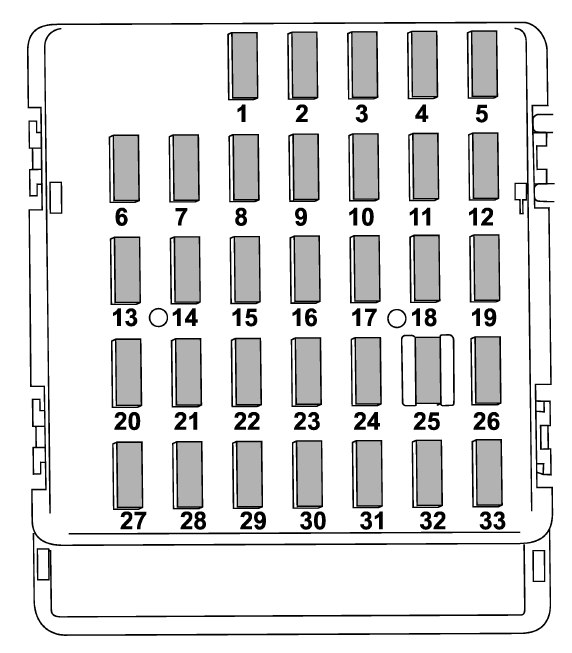

Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20A | Conexión de remolque |
| 2 | Vacío | |
| 3 | 15A | Cierre de puertas |
| 4 | 10 A | Relé del calentador del limpiaparabrisas delantero |
| 5 | 10 A | Tacómetro combinado;
Reloj. |
| 6 | 7,5A | Espejos retrovisores eléctricos;
Relé del calentador de asientos. |
| 7 | 15A | Tacómetro combinado;
Unidad integrada. |
| 8 | 15A | Luz de freno |
| 9 | 15A | Calentador del limpiaparabrisas delantero |
| 10 | 7,5A | Alimentación (batería) |
| 11 | 7,5A | Señal de arranque |
| 12 | 15A | Unidad de control de la transmisión;
Unidad de control del motor; Unidad integrada. |
| 13 | 20A | Fuente de alimentación de accesorios (consola central);
CA 110 V (si está instalado). |
| 14 | 15A | Luz de posición;
Luz trasera; Luz trasera combinada. |
| 15 | 10 A | Luz del maletero;
Reloj. |
| 16 | 7,5A | Iluminación |
| 17 | 15A | Calentador de asientos |
| 18 | 10 A | Bombilla de repuesto |
| 19 | 7,5A | (Reserva) |
| 20 | 10 A | Toma de corriente para accesorios (salpicadero) |
| 21 | 7,5A | Relé de arranque |
| 22 | 10 A | Aire acondicionado;
Relé del calentador de la luneta trasera. |
| 23 | Vacío | |
| 24 | 10 A | Unidad de audio;
Reloj. |
| 25 | 15A | Sistema de airbag SRS |
| 26 | 7,5A | Relé de alimentación de la ventana;
Relé del ventilador principal del radiador. |
| 27 | 15A | Ventiladores |
| 28 | 15A | Ventiladores |
| 29 | 15A | Faros antiniebla |
| 30 | Vacío | |
| 31 | 7,5A | Aire acondicionado automático;
Unidad integrada. |
| 32 | 7,5A | Interruptor del embrague;
Unidad de control de bloqueo de la dirección. |
| 33 | 7,5A | Unidad de control de dinámica del vehículo |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30 | Unidad ABS;
Unidad de control de dinámica del vehículo. |
| 2 | 25 | Ventilador principal (ventilador de refrigeración) |
| 3 | 25 | Ventilador auxiliar (ventilador de refrigeración) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Faro (luces de cruce) |
| 7 | 15 | Faro (luces de carretera) |
| 8 | 20 | Luz de marcha atrás |
| 9 | 15 | Bocina |
| 10 | 25 | Calentador de la luneta trasera;
Calentador de espejos. |
| 11 | 15 | Bomba de combustible |
| 12 | 20 | Unidad de control de transmisión automática |
| 13 | 7,5 | Unidad de control del motor |
| 14 | 15 | Intermitentes y luces de emergencia |
| 15 | 15 | Relé de iluminación trasera |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Faro (luces de cruce – lado derecho) |
| 20 | 15 | Faro (luces de cruce – lado izquierdo) |
Subaru XV (2016) – diagrama de la caja de fusibles
Año de producción: 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Subaru XV es el fusible 13 en la caja de fusibles del salpicadero.
Panel de fusibles ubicado en la cabina
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Conector de remolque |
| 2 | — | — |
| 3 | 15 | Bloqueo de puertas |
| 4 | 10 | Relé del descongelador del limpiaparabrisas delantero |
| 5 | 10 | Tacómetro combinado;
Reloj. |
| 6 | 7,5 | Espejos retrovisores eléctricos;
Relé del calentador de asientos. |
| 7 | 15 | Tacómetro combinado;
Unidad integrada. |
| 8 | 15 | Luz de freno |
| 9 | 15 | Descongelador del limpiaparabrisas delantero |
| 10 | 7,5 | Alimentación (batería) |
| 11 | 7,5 | Activa la señal de la unidad |
| 12 | 15 | Unidad de control de la transmisión;
Unidad de control del motor; Unidad integrada. |
| 13 | 20 | Fuente de alimentación para accesorios (consola central);
CA110V (si está instalado). |
| 14 | 15 | Luz de posición, luz trasera, luz trasera combinada |
| 15 | 10 | Luz del maletero, reloj |
| 16 | 7,5 | Iluminación |
| 17 | 15 | Calentadores de asientos |
| 18 | 10 | Luz de reserva |
| 19 | 7,5 | Relé de alimentación de la ventana;
Relé del ventilador principal del radiador. |
| 20 | 10 | Fuente de alimentación para accesorios (salpicadero) |
| 21 | 7,5 | Relé del motor de arranque |
| 22 | 10 | Aire acondicionado;
Bobina del relé del descongelador de la luneta trasera. |
| 23 | — | — |
| 24 | 10 | Unidad de audio;
Reloj. |
| 25 | 15 | Sistema de airbag SRS |
| 26 | — | — |
| 27 | 15 | Ventiladores |
| 28 | 15 | Ventiladores |
| 29 | 15 | Faros antiniebla |
| 30 | — | — |
| 31 | 7,5 | Aire acondicionado automático;
Unidad integrada. |
| 32 | 7,5 | Interruptor del embrague;
Unidad de control de bloqueo de la dirección. |
| 33 | 7,5 | Unidad de control de dinámica del vehículo |
Panel de fusibles ubicado en el compartimento del motor
compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Unidad ABS;
Unidad de control de dinámica del vehículo. |
| 2 | 25 | Ventilador principal (ventilador de refrigeración) |
| 3 | 25 | Ventilador auxiliar (ventilador de refrigeración) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Faro (luces de cruce) |
| 7 | 15 | Faro (luces de carretera) |
| 8 | 20 | Reserva |
| 9 | 15 | Bocina |
| 10 | 25 | Desempañador de la luneta trasera;
Calentador de espejos. |
| 11 | 15 | Bomba de combustible |
| 12 | 20 | Unidad de control de la transmisión CVT |
| 13 | 7,5 | Unidad de control del motor |
| 14 | 15 | Luces de giro y luces de emergencia |
| 15 | 15 | Relé trasero y de iluminación |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | 10 | Telemática |
| 19 | 15 | Faro (luces de cruce – lado derecho) |
| 20 | 15 | Faro (luces de cruce – lado izquierdo) |
| A | Fusible principal | |
Acerca del Subaru XV (2011-2016)
El Subaru XV, fabricado entre 2011 y 2016, es un SUV compacto que combina robustez con un diseño moderno y fiabilidad. Este modelo es conocido por su alta distancia al suelo y su tracción a las cuatro ruedas, lo que lo hace ideal para conducir en diversos terrenos. El Subaru XV ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento y una eficiencia equilibrados. En el interior, encontramos tecnologías modernas y equipamiento confortable que garantizan un viaje cómodo tanto para el conductor como para los pasajeros.
Diagrama de la caja de fusibles del Subaru XV
Esta página muestra el diagrama de la caja de fusibles del Subaru XV, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su contenido y uso correcto.
