Subaru WRX (2015-2017) – caja de fusibles
Subaru WRX (2015-2017) – diagrama de fusibles
Año de fabricación: 2015, 2016, 2017.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el Subaru Impreza son el fusible 4 en la caja de fusibles del salpicadero.
Salpicadero
| Nº | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20 | (No disponible) |
| 2 | 7,5 | Cuentakilómetros combinado |
| 3 | 15 | Cierre de puerta |
| 4 | 10 | Relé del desempañador del limpiaparabrisas delantero |
| 5 | — | — |
| 6 | 7,5 | Espejos retrovisores eléctricos;
Relé de calefacción de asientos. |
| 7 | 10 | Cuentakilómetros combinado;
Unidad integrada. |
| 8 | 7,5 | Luz de freno |
| 9 | 7,5 | Desempañador del limpiaparabrisas delantero |
| 10 | 7,5 | Alimentación (batería) |
| 11 | 7,5 | Interruptor de señal de la unidad |
| 12 | 15 | Unidad de control de la transmisión;
Unidad de control del motor; Unidad integrada. |
| 13 | 20 | Toma de corriente para accesorios (consola central) |
| 14 | 10 | Luz de posición;
Luz trasera; Luz trasera combinada. |
| 15 | 10 | Luz del maletero;
Unidad sin llave. |
| 16 | 7,5 | Iluminación |
| 17 | 15 | Calefacción de asientos |
| 18 | 10 | Luz de marcha atrás |
| 19 | – | Luces diurnas |
| 20 | 10 | Toma de corriente para accesorios (salpicadero) |
| 21 | 7,5 | Relé del motor de arranque |
| 22 | 10 | Aire acondicionado;
Bobina del relé del desempañador de la ventana trasera. |
| 23 | — | — |
| 24 | 10 | Unidad de audio;
Sistema de navegación (si está equipado). |
| 25 | 15 | Sistema de airbag SRS |
| 26 | 7,5 | Relé de elevalunas;
Relé del ventilador principal del radiador. |
| 27 | 15 | Ventiladores |
| 28 | 15 | Ventiladores |
| 29 | 10 | Faros antiniebla |
| 30 | — | — |
| 31 | 7,5 | Aire acondicionado automático;
Unidad integrada. |
| 32 | 7,5 | Interruptor del embrague;
Unidad de control de bloqueo de la dirección. |
| 33 | 7,5 | Unidad de control dinámico del vehículo |

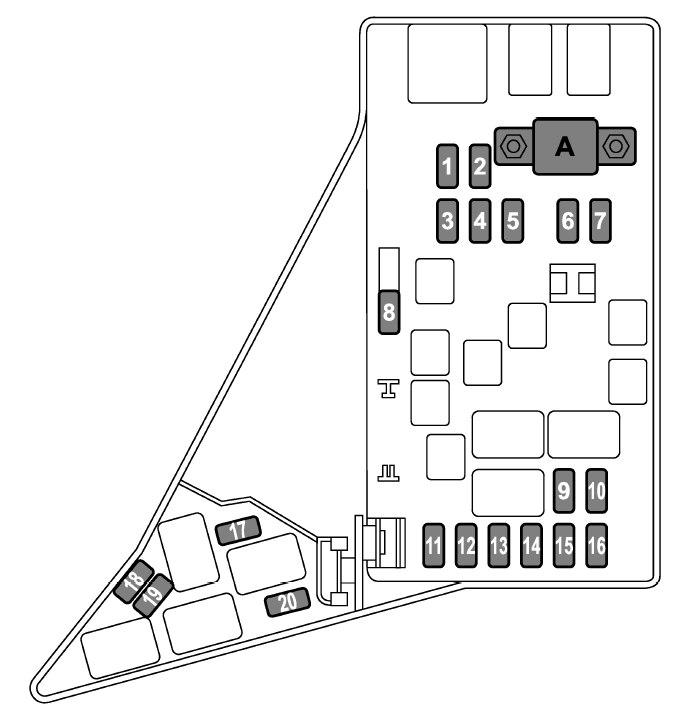

Compartimento del motor (STI)
| Nº | Amperios [A] | Descripción |
|---|---|---|
| A | Fusible principal | |
| 1 | 30 | Unidad ABS;
Unidad de control dinámico del vehículo. |
| 2 | 25 | Ventilador principal (ventilador de refrigeración) |
| 3 | 25 | Ventilador auxiliar (ventilador de refrigeración) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Faro (luces de cruce) |
| 7 | 15 | Faro (luces de carretera) |
| 8 | 20 | Reserva |
| 9 | 15 | Bocina |
| 10 | 25 | Calefactor de la ventana trasera;
Calefacción de espejos. |
| 11 | 15 | Bomba de combustible |
| 12 | 10 | Unidad de control de la transmisión |
| 13 | 7,5 | Unidad de control del motor |
| 14 | 15 | Luces de emergencia e intermitentes |
| 15 | 15 | Relé trasero e iluminación |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | 20 | Inyectores |
| 19 | 15 | Faro (faros con luces de cruce – derecho) |
| 20 | 15 | Faro (faros con luces de cruce – izquierdo) |

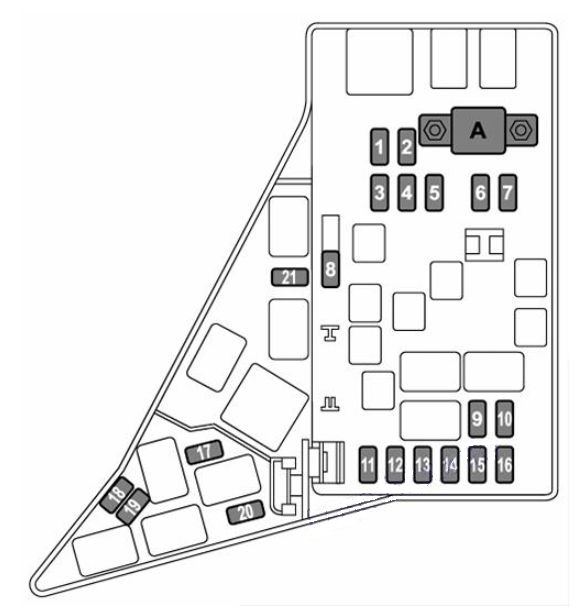

Compartimento del motor (STI)
| Fusible | Amperios [A] | Descripción |
|---|---|---|
| A | Fusible principal | |
| 1 | 30 | Unidad ABS;
Unidad de control dinámico del vehículo. |
| 2 | 25 | Ventilador principal (ventilador de refrigeración) |
| 3 | 25 | Ventilador auxiliar (ventilador de refrigeración) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Faro (luces de cruce) |
| 7 | 15 | Faro (luces de carretera) |
| 8 | 20 | Reserva |
| 9 | 15 | Bocina |
| 10 | 25 | Calefactor de la ventana trasera;
Calefacción de espejos. |
| 11 | 15 | Bomba de combustible |
| 12 | 20 | Unidad de control de la transmisión |
| 13 | 7,5 | Unidad de control del motor |
| 14 | 15 | Luces de emergencia e intermitentes |
| 15 | 15 | Relé trasero e iluminación |
| 16 | 7,5 | Alternador |
| 17 | — | |
| 18 | 20 | Inyectores |
| 19 | 15 | Faro (faros con luces de cruce – derecho) |
| 20 | 15 | Faro (faros con luces de cruce – izquierdo) |
Acerca del Subaru WRX (2015-2017)
El Subaru WRX de los años 2015 a 2017 es conocido por su carácter deportivo y su potente motor. Este modelo ofrece tracción a las cuatro ruedas, lo que garantiza una excelente tracción y estabilidad en la carretera. El WRX está equipado con un motor bóxer turbo de 2.0 litros, que proporciona alta potencia y dinámica de conducción. El interior del vehículo está diseñado con énfasis en la comodidad y las tecnologías modernas, lo que lo convierte en una opción ideal para los entusiastas de los coches deportivos que buscan fiabilidad y rendimiento en un solo paquete.
Diagrama de la caja de fusibles del Subaru WRX
Esta página muestra el diagrama de la caja de fusibles del Subaru WRX, que es crucial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles suele encontrarse en el interior del vehículo, debajo del salpicadero, y otra puede estar ubicada en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es esencial para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
