Subaru Forester SG (2003-2008) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Subaru Forester SG (2003–2008), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Subaru Forester
Aplicable a vehículos nuevos en los años:
2003, 2004.
Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15A | Ventilador del calentador |
| 2 | 15A | Ventilador del calentador |
| 3 | 15A | Cerradura de puerta eléctrica, Acceso remoto sin llave |
| 4 | 20A | Encendedor, Espejos eléctricos |
| 5 | 10 A | Luz trasera, luz de estacionamiento |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Faros antiniebla |
| 8 | 20A | Válvula solenoide ABS |
| 9 | 15A | Radio |
| 10 | Vacío | |
| 11 | 15A | Sistema de arranque del motor, airbag SRS, sistema de control AT |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 A | Ajuste de brillo de la iluminación |
| 13 | 10 A | Medidor combinado, lámpara SRS |
| 14 | 10 A | Limpiaparabrisas y lavaparabrisas trasero |
| 15 | 30A | Limpiaparabrisas y lavaparabrisas delantero |
| 16 | 20A | Luz de freno |
| 17 | 15A | Aire acondicionado |
| 18 | 15A | Luz de marcha atrás, control de crucero |
| 19 | 20A | Calentador de espejo exterior |
| 20 | Vacío | |
| 21 | Vacío | |
| 22 | 10 A | Encendido ABS |
| 23 | 20A | Eléctrico presente (carga), calefacción de asiento |

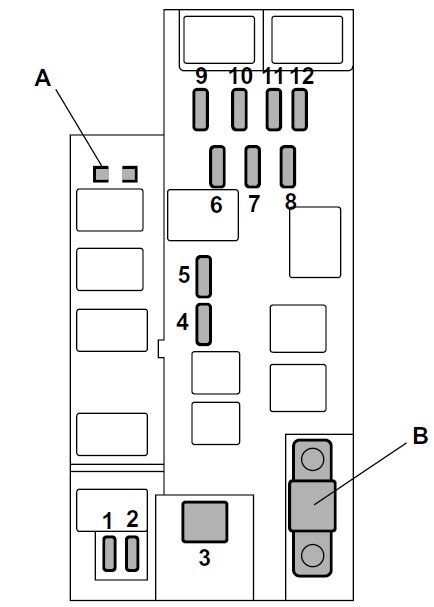

Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20A | Ventilador del radiador (principal) |
| 2 | 20A | Ventilador del radiador (adicional) |
| 3 | 30A | Motor ABS |
| 4 | 20A | Calentador de la ventana trasera |
| 5 | 15A | Faro de emergencia, bocina |
| 6 | 15A | Encender las luces de señalización |
| 7 | 10 A | Unidad de control automático de la transmisión |
| 8 | 10 A | Alternador |
| 9 | 15A | Faro (lado derecho) |
| 10 | 15A | Faro (lado izquierdo) |
| 11 | 20A | Interruptor de iluminación |
| 12 | 15A | Reloj, iluminación interior |
Diagrama de fusibles y relés – Subaru Forester
Aplicable a vehículos nuevos en los años:
2005, 2006.
Tablero de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15A | Ventilador del calentador |
| 2 | 15A | Ventilador del calentador |
| 3 | 15A | Cerradura de puerta con seguro, acceso remoto sin llave |
| 4 | 15A | Encendedor, espejos eléctricos |
| 5 | 10 A | Luz trasera, luz de estacionamiento |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Faros antiniebla |
| 8 | 30A | ABS, sistema de control dinámico del vehículo (solo modelos con sistema de control dinámico del vehículo) |
| 9 | 15A | Radio |
| 10 | Vacío | |
| 11 | 15A | Sistema de arranque del motor, airbag SRS, sistema de control AT |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 A | Ajuste de brillo de la iluminación |
| 13 | 20A | Calentador del limpiaparabrisas, Desempañador del espejo exterior |
| 14 | 10 A | Odómetro |
| 15 | 30A | Limpiaparabrisas y lavaparabrisas delantero |
| 16 | 20A | Luz de freno |
| 17 | 15A | Aire acondicionado |
| 18 | 15A | Luz de marcha atrás, control de crucero |
| 19 | 15A | Fundición a presión (maletero) |
| 20 | 10 A | Limpiaparabrisas y lavaparabrisas trasero |
| 21 | 15A | Bobina de encendido (solo modelo sin turbocompresor) |
| 22 | 15A | Calefacción de asiento |
| 23 | Vacío |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30A | Ventilador del radiador (principal) |
| 2 | 30A | Ventilador del radiador (adicional) |
| 3 | 50A | Sistema de control dinámico del vehículo (solo modelos con sistema de control dinámico del vehículo) |
| 3 | 30A | Sensor del motor (solo modelos sin turbocompresor) |
| 4 | 30A | Motor ABS |
| 5 | 20A | Desempañador de la ventana trasera |
| 6 | 15A | Señal de advertencia de voz, bocina |
| 7 | 15A | Encender las luces de señalización |
| 8 | 10 A | Unidad de control automático de la transmisión |
| 9 | 10 A | Alternador |
| 10 | 15A | Faro (lado derecho) |
| 11 | 15A | Faro (lado izquierdo) |
| 12 | 20A | Interruptor de iluminación |
| 13 | 15A | Reloj, iluminación interior |
Diagrama de fusibles y relés – Subaru Forester
Aplicable a vehículos nuevos en los años:
2007.
Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15A | Ventilador del calentador |
| 2 | 15A | Ventilador del calentador |
| 3 | 15A | Cerradura de puerta eléctrica, Acceso remoto sin llave |
| 4 | 15A | Encendedor de cigarrillos, Espejos eléctricos |
| 5 | 10 A | Luz trasera, luz de estacionamiento |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Faros antiniebla |
| 8 | 30A | ABS, sistema de control dinámico del vehículo (solo modelos con sistema de control dinámico del vehículo) |
| 9 | 15A | Radio |
| 10 | Vacío | |
| 11 | 15A | Sistema de arranque del motor, airbag SRS, sistema de control AT |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 A | Ajuste de brillo de la iluminación |
| 13 | 20A | Descongelador del limpiaparabrisas, Desempañador del espejo exterior |
| 14 | 10 A | Odómetro |
| 15 | 30A | Limpiaparabrisas y lavaparabrisas delantero |
| 16 | 20A | Luz de freno |
| 17 | 15A | Aire acondicionado |
| 18 | 15A | Luz de marcha atrás, control de crucero |
| 19 | 15A | Moldeo (carga) |
| 20 | 10 A | Limpiaparabrisas y lavaparabrisas trasero |
| 21 | 15A | Bobina de encendido (solo modelo sin turbocompresor) |
| 22 | 15A | Calefacción de asiento |
| 23 | Vacío |
Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30A | Ventilador del radiador (principal) |
| 2 | 30A | Ventilador del radiador (secundario) |
| 3 | 30A | Motor ABS |
| 4 | 30A | Sensor del motor (solo modelos sin turbocompresor) |
| 5 | 20A | Desempañador de la ventana trasera |
| 6 | 15A | Faro de emergencia, bocina |
| 7 | 15A | Encendido de las luces de señalización |
| 8 | 10 A | Unidad de control automático de la transmisión |
| 9 | 10 A | Alternador |
| 10 | 15A | Faro (lado derecho) |
| 11 | 15A | Faro (lado izquierdo) |
| 12 | 20A | Interruptor de iluminación |
| 13 | 15A | Reloj, iluminación interior |
| 14 | 10 A | Válvula combinada de aire secundario (solo modelos Turbo) |
Diagrama de fusibles y relés – Subaru Forester
Aplicable a vehículos nuevos en los años:
2008.
Panel de instrumentos
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15A | Ventilador del calentador |
| 2 | 15A | Ventilador del calentador |
| 3 | 15A | Cerradura eléctrica, Acceso remoto sin llave |
| 4 | 15A | Encendedor, Espejos eléctricos |
| 5 | 10 A | Luz trasera, Luz de posición |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Faros antiniebla |
| 8 | 30A | ABS, sistema de control de dinámica del vehículo (solo modelos con sistema de control de dinámica del vehículo) |
| 9 | 15A | Radio |
| 10 | Vacío | |
| 11 | 15A | Sistema de arranque del motor, airbag SRS, sistema de control AT |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 A | Regulación de la luminosidad de la iluminación |
| 13 | 20A | Calentador de limpiaparabrisas, Desempañador de espejo exterior |
| 14 | 10 A | Odómetro |
| 15 | 30A | Limpiaparabrisas y lavaparabrisas delantero |
| 16 | 20A | Luz de freno |
| 17 | 15A | Aire acondicionado |
| 18 | 15A | Luz de marcha atrás, control de crucero |
| 19 | 15A | Moldeo (carga) |
| 20 | 10 A | Limpiaparabrisas y lavaparabrisas trasero |
| 21 | 15A | Bobina de encendido (solo modelo sin turbocompresor) |
| 22 | 15A | Calefacción de asiento |
| 23 | Vacío |

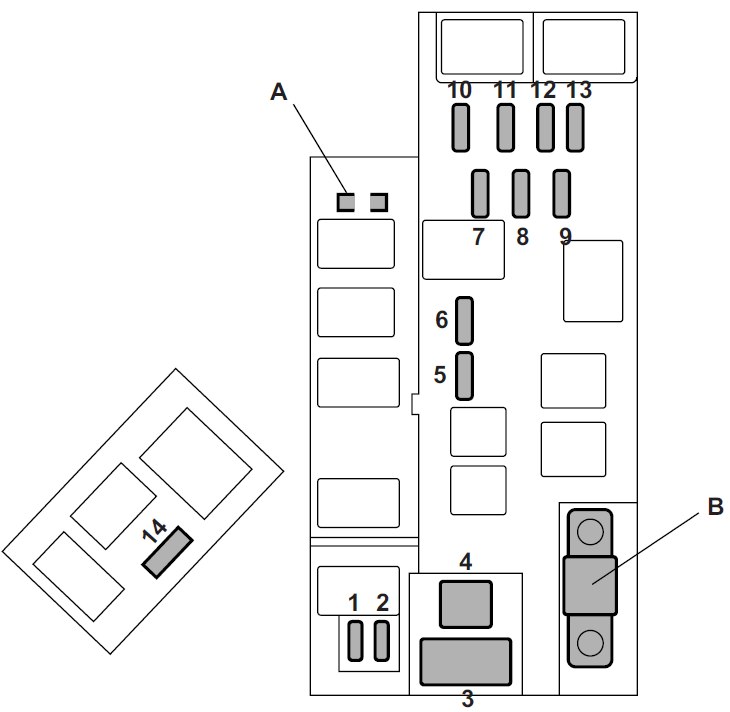

Compartimento del motor
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30A | Ventilador del radiador (principal) |
| 2 | 30A | Ventilador del radiador (secundario) |
| 3 | 50A | Sistema de control de dinámica del vehículo (solo modelos con sistema de control de dinámica del vehículo) |
| 3 | 30A | Motor ABS |
| 4 | 30A | Sensor del motor (solo modelos sin turbocompresor) |
| 5 | 20A | Desempañador de la ventana trasera |
| 6 | 15A | Faro de emergencia, bocina |
| 7 | 15A | Encender las luces de señalización |
| 8 | 10 A | Unidad de control automático de la transmisión |
| 9 | 10 A | Alternador |
| 10 | 15A | Faro (lado derecho) |
| 11 | 15A | Faro (lado izquierdo) |
| 12 | 20A | Interruptor de iluminación |
| 13 | 15A | Reloj, iluminación interior |
| 14 | 10 A | Unidad de válvula combinada de aire secundario (solo modelos turbo) |
Acerca del Subaru Forester SG (2003-2008)
El Subaru Forester SG, fabricado entre 2003 y 2008, es un modelo popular entre los amantes de los SUV gracias a su fiabilidad y versatilidad. Este modelo ofrece un interior espacioso y una gran distancia al suelo, lo que lo hace ideal para conducir en diversos terrenos. El Subaru Forester SG está equipado con tracción en las cuatro ruedas, lo que garantiza una excelente tracción y estabilidad en la carretera. En cuanto a las opciones de motor, este modelo estaba disponible con varios motores de gasolina, incluyendo el popular 2.0 litros y el más potente 2.5 litros. Estos motores son conocidos por su eficiencia y fiabilidad, lo que contribuye al atractivo general de este vehículo.
Diagrama de la caja de fusibles del Subaru Forester SG
Esta página muestra el diagrama de la caja de fusibles del Subaru Forester SG, que es esencial para el mantenimiento adecuado y la resolución de problemas del sistema eléctrico del vehículo. En este modelo, la caja de fusibles se encuentra típicamente debajo del tablero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
