Subaru Forester SH (2008-2012) – caja de fusibles
Esquema de fusibles y relés – Subaru Forester
Aplicable a vehículos nuevos en los años:
2008, 2009, 2010, 2011, 2012.

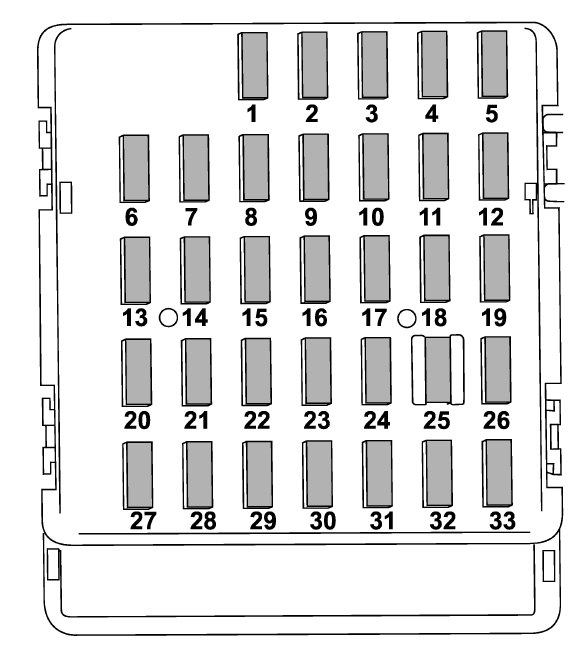

Caja de fusibles en el habitáculo
Se encuentra detrás del panel a la izquierda del volante.
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| 1 | 20A | Remolque |
| 2 | Vacío | |
| 3 | 15A | Cierre de puerta |
| 4 | 10 A | Relé del desempañador del limpiaparabrisas delantero |
| 5 | 10 A | Instrumento combinado |
| 6 | 7,5A | Espejos retrovisores eléctricos, relé de calefacción de asientos |
| 7 | 15A | Tacómetro combinado, unidad integrada |
| 8 | 20A | Luces de freno |
| 9 | 15A | Desempañador del limpiaparabrisas delantero |
| 10 | 7,5A | Alimentación (batería) |
| 11 | 7,5A | Activación del señalizador, reloj |
| 12 | 15A | Transmisión automática, unidad de control del motor, unidad integrada |
| 13 | 20A | Moldeado para alimentación de accesorios (consola central) |
| 14 | 15A | Luz de posición, luz trasera, luz trasera combinada |
| 15 | Vacío | (conector FWD para vehículos AWD AT) |
| 16 | 10 A | Iluminación |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 17 | 15A | Calefacción de asientos |
| 18 | 10 A | Luz de reserva |
| 19 | Vacío | |
| 20 | 10 A | Moldeado a presión para alimentación de accesorios (salpicadero) |
| 21 | 7,5A | Relé del motor de arranque |
| 22 | 15A | Aire acondicionado, bobina del relé del desempañador de la luneta trasera |
| 23 | 15A | Limpiaparabrisas trasero, pulverizador de la luneta trasera |
| 24 | 15A | Unidad de audio, reloj |
| 25 | 15A | Sistema de airbag SRS |
| 26 | 7,5A | Relé de elevalunas eléctrico, relé del ventilador principal del radiador, relé de luz y maletero |
| 27 | 15A | Ventiladores de calefacción |
| 28 | 15A | Ventiladores de calefacción |
| 29 | 15A | Faros antiniebla |
| 30 | 30A | Limpiaparabrisas delantero |
| 31 | 7,5A | Aire acondicionado automático, unidad integrada |
| 32 | Vacío | |
| 33 | 7,5A | ABS / unidad de control de dinámica del vehículo |

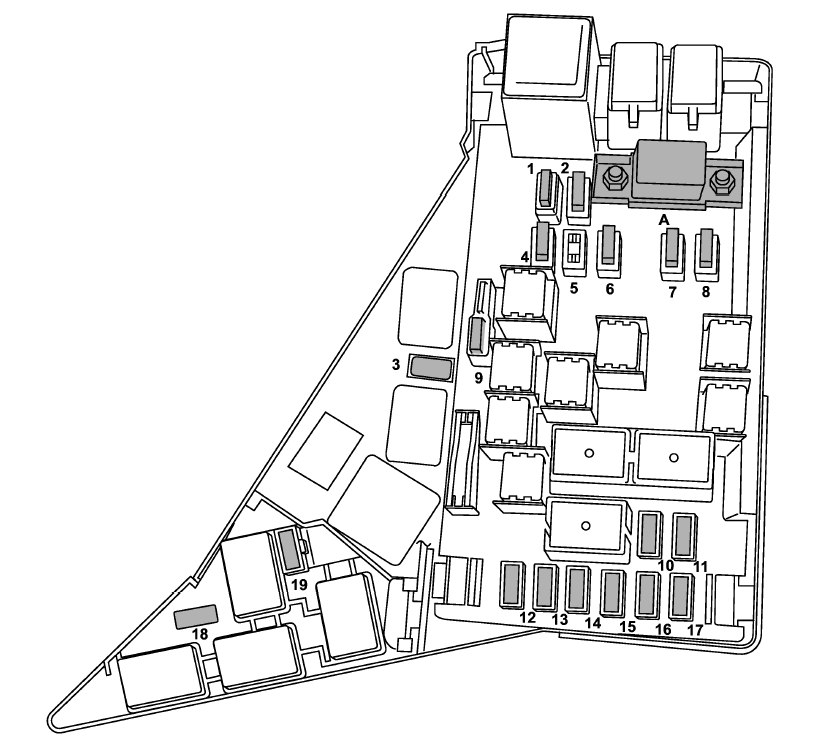

Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
|---|---|---|
| Número | Amperaje [A] | Descripción |
| A | Fusible principal | |
| 1 | 30A | Unidad ABS, unidad de control de dinámica del vehículo |
| 2 | 25A | Ventilador principal |
| 3 | 10 A | Fusible de válvula combinada de aire secundario (modelos turbo) |
| 4 | 25A | Ventilador auxiliar |
| 5 | Vacío | |
| 6 | 10 A | Audio |
| 7 | 30A | Faro (luces altas) |
| 8 | 15A | Faro (luces bajas) |
| Número | Amperaje [A] | Descripción |
|---|---|---|
| 9 | 20A | Luz de reserva |
| 10 | 15A | Bocina |
| 11 | 25A | Calefactor de la luneta trasera, calefacción de espejos |
| 12 | 15A | Bomba de combustible |
| 13 | 10 A | Unidad de control de transmisión automática |
| 14 | 7,5A | Unidad de control del motor |
| 15 | 15A | Luces de emergencia e intermitentes |
| 16 | 15A | Relé trasero e iluminación |
| 17 | 7,5A | Alternador |
| 18 | 15A | Faro (derecho) |
| 19 | 15A | Faro (izquierdo) |
Acerca del Subaru Forester SH (2008-2012)
El Subaru Forester SH, fabricado entre 2008 y 2012, es un popular modelo de SUV compacto que ofrece una combinación de practicidad y fiabilidad. Este modelo es conocido por su robusta construcción y su capacidad para manejar diversas condiciones del terreno. El Forester SH estaba disponible con varias motorizaciones, incluyendo motores de gasolina de 2.0 y 2.5 litros, que proporcionaban suficiente potencia para la conducción diaria y viajes largos. Gracias a la tracción a las cuatro ruedas, este modelo es ideal para conductores que buscan un vehículo capaz de afrontar condiciones más exigentes, como nieve o barro.
Esquema de la caja de fusibles del Subaru Forester SH
Esta página muestra el esquema de la caja de fusibles del Subaru Forester SH, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. Típicamente, la caja de fusibles en este modelo se encuentra debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento del vehículo y su uso adecuado puede prolongar la vida útil de los componentes del Subaru Forester SH.
