Dodge Durango (2011-2022) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Dodge Durango (2011–2022), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Dodge Durango
Aplicable a vehículos nuevos en los años:
2011, 2012, 2013.

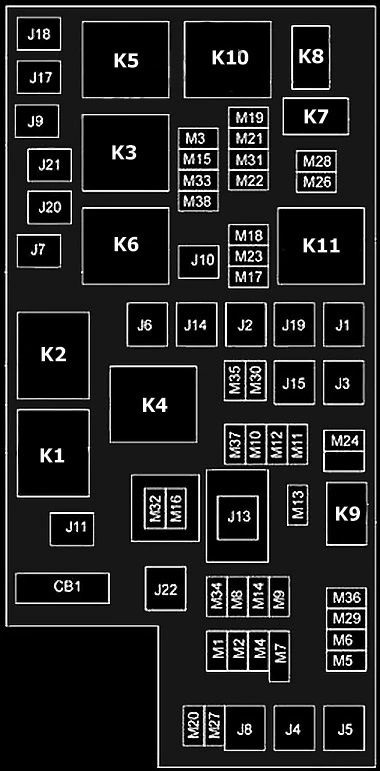

Módulo de potencia integrado
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de ranura de cada fusible está impreso en la tapa interior.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| J01 | 40 A verde | Suspensión neumática | |
| J02 | 30 A rosa | Módulo actuador de la puerta trasera | |
| J03 | 30 A rosa | Remolque | |
| J04 | 25 A natural | Módulo de puerta del conductor | |
| J05 | 25 A natural | Módulo de puerta del pasajero | |
| J06 | 40 A verde | Bomba de frenos antibloqueo/sistema de control de estabilidad | |
| J07 | 30 A rosa | Válvula de frenos antibloqueo/sistema de control de estabilidad | |
| J08 | 40 A verde | Asiento eléctrico | |
| J09 | 30 A rosa | Freno eléctrico | |
| J10 | 30 A rosa | Contacto del relé del limpiaparabrisas | |
| J11 | 30 A rosa | Módulo de control del sistema de transmisión | |
| J12 | 30 A rosa | Lavaparabrisas trasero | |
| J13 | 60 A amarillo | Consumo después de apagar el encendido principal (IOD) | |
| J14 | 20 A azul | Luces de remolque/luces de estacionamiento | |
| J15 | 40 A verde | Ventilador delantero/ventilador de cabina | |
| J17 | 40 A verde | Electroimán del motor de arranque | |
| J18 | 20 A azul | Módulo de control del sistema de transmisión/transmisión del módulo de control del sistema de transmisión | |
| J19 | 60 A amarillo | Motor del ventilador del radiador alto/bajo | |
| J20 | 30 A rosa | Limpiaparabrisas delantero | |
| J21 | 20 A azul | Control del limpiaparabrisas delantero/trasero | |
| J22 | 25 A natural | Módulo de techo corredizo | |
| M1 | 15 A azul | Luz de freno | |
| M2 | 20 A amarillo | Diferencial electrónico de deslizamiento limitado/suspensión neumática | |
| M3 | 20 A amarillo | Relé de desbloqueo/DRL de la puerta trasera | |
| M5 | 25 A natural | Inversor de 115 V CA | |
| M6 | 20 A amarillo | Sensor de lluvia/encendedor | |
| M7 | 20 A amarillo | Fuente de alimentación n.º 2 (conmutable) | |
| M8 | 20 A amarillo | Asiento delantero y volante calefactables |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| M9 | 20 A amarillo | Asientos traseros calefactables | |
| M10 | 15 A azul | Video/mecanismo universal de apertura de puertas de garaje | |
| M11 | 10 A rojo | Calefacción, ventilación y aire acondicionado (sistema de control de clima) | |
| M12 | 30 A verde | Radio/amplificador | |
| M13 | 20 A amarillo | Panel de instrumentos | |
| M14 | 20 A amarillo | Cámara de marcha atrás | |
| M15 | 20 A amarillo | Módulo(s) de asientos calefactables/control de crucero adaptativo/telemática de audio/relé de luces diurnas/módulo de suspensión neumática/kit de intermitentes | |
| M16 | 10 A rojo | Controlador de dispositivos de retención de pasajeros | |
| M18 | 15 A azul | Luz de freno (2012, 2013) | |
| M19 | 25 A natural | Desactivación automática 1 y 2 | |
| M20 | 15 A azul | Panel de instrumentos | |
| M21 | 20 A amarillo | Desactivación automática 3 | |
| M22 | 10 A rojo | Bocina (baja/alta) — derecha | |
| M23 | 10 A rojo | Bocina (baja/alta) — izquierda | |
| M24 | 25 A natural | Limpiaparabrisas trasero | |
| M25 | 20 A amarillo | Salida del motor de la bomba de combustible/bomba de elevación de diésel (solo exportación) | |
| M26 | 10 A rojo | Banco de interruptores de la puerta del conductor | |
| M27 | 10 A rojo | Interruptor de encendido/módulo de control inalámbrico/módulo de acceso sin llave | |
| M28 | 15 A azul | Controlador del sistema de transmisión/controlador de transmisión | |
| M29 | 10 A rojo | Monitor de presión de neumáticos | |
| M30 | 15 A azul | Conector de diagnóstico J1962 | |
| M31 | 20 A amarillo | Luces de marcha atrás | |
| M32 | 10 A rojo | Controlador de dispositivos de retención de pasajeros | |
| M33 | 10 A rojo | Controlador del sistema de transmisión/controlador de transmisión | |
| M34 | 10 A rojo | Módulo de asistencia de estacionamiento/módulo del sistema de aire acondicionado/sensor infrarrojo/módulo de brújula | |
| M35 | 15 A azul | Luces de posición traseras izquierdas | |
| M36 | 20 A amarillo | Conector de alimentación | |
| M37 | 10 A rojo | Sistema de frenos antibloqueo/módulo del sistema de control de estabilidad/sensor del interruptor de la luz de freno | |
| M38 | 25 A natural | Todos los cierres y desbloqueos de puertas |
Diagrama de fusibles y relés – Dodge Durango
Aplicable a vehículos nuevos en los años:
2014.

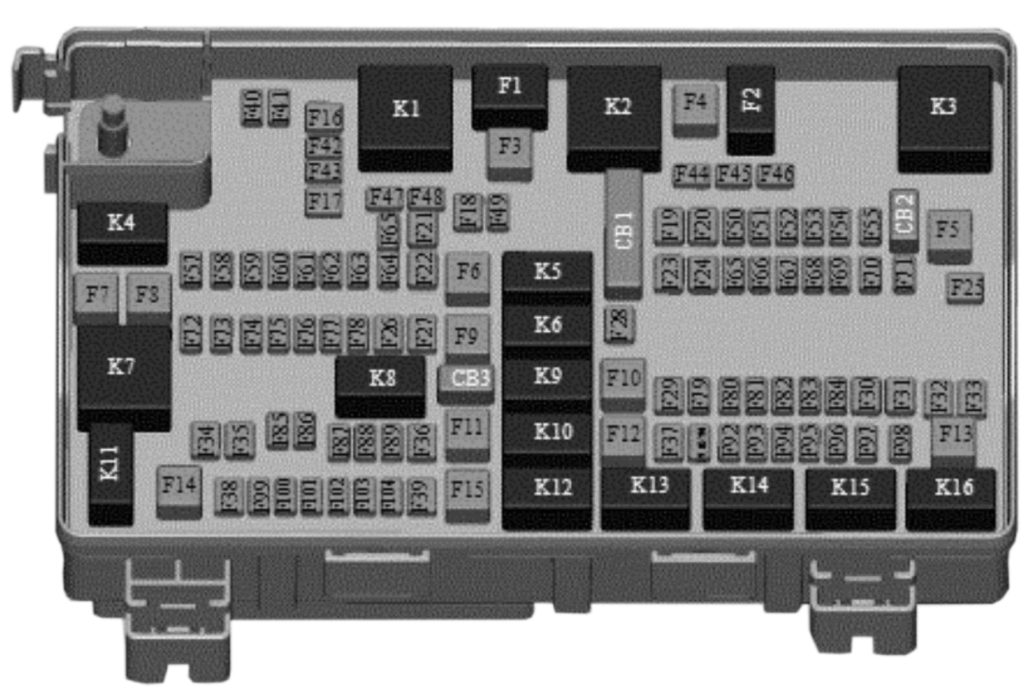

Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Cavidad | Fusible de cartucho | Micro fusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Micro fusible | Descripción |
| F03 | 60 A amarillo | Ventilador del radiador | |
| F05 | 40 A verde | Compresor de suspensión neumática — si está presente | |
| F06 | 40 A verde | Bomba de frenos antibloqueo / control electrónico de estabilidad | |
| F07 | 40 A verde | Electroimán del motor de arranque | |
| F08 | 40 A verde | Sensores de emisiones (solo motor diésel) | |
| F09 | 40 A verde | Calentador de diésel (solo motor diésel) | |
| F10 | 40 A verde | Controlador de carrocería / iluminación exterior #2 | |
| F11 | 30 A rosa | Freno eléctrico para remolque — según equipamiento | |
| F12 | 40 A verde | Controlador de carrocería #3 / iluminación interior | |
| F13 | 40 A verde | Ventilador del motor delantero | |
| F14 | 40 A verde | Controlador de carrocería #4 / bloques de alimentación | |
| F17 | 30 A rosa | Liberación del reposacabezas – si está presente | |
| F20 | 30 A rosa | Módulo de puerta del pasajero | |
| F22 | 20 A azul | Módulo de control del motor | |
| F23 | 30 A rosa | Controlador de carrocería #1 | |
| F24 | 30 A rosa | Módulo de puerta del conductor | |
| F25 | 30 A rosa | Limpiaparabrisas delanteros | |
| F26 | 30 A rosa | Sistema antibloqueo / módulo de control de estabilidad / válvulas | |
| F28 | 20 A azul | Luces traseras del remolque — si están presentes | |
| F29 | 20 A azul | Luces de retención para remolque — si están presentes | |
| F30 | 30 A rosa | En el gancho de remolque – si está presente | |
| F32 | 30 A rosa | Módulo de control del sistema de tracción | |
| F34 | 30 A rosa | Control del mecanismo del diferencial de deslizamiento limitado | |
| F35 | 30 A rosa | Techo corredizo — si está presente | |
| F36 | 30 A rosa | Desempañador trasero | |
| F37 | 30 A rosa | Ventilador trasero – si está presente | |
| F38 | 30 A rosa | Inversor de potencia de 115 V CA — si está presente | |
| F39 | 30 A rosa | Puertas eléctricas — si están presentes | |
| F40 | 10 A rojo | Luces diurnas | |
| F42 | 20 A amarillo | Bocina | |
| F44 | 10 A rojo | Puerto de diagnóstico | |
| F46 | 10 A rojo | Monitor de presión de neumáticos – si está presente | |
| F49 | 10 A rojo | Unidad de control integrada / control de clima | |
| F50 | 20 A amarillo | Módulo de control de suspensión neumática — si está presente | |
| F51 | 10 A rojo | Módulo de bloqueo de encendido / encendido sin llave / bloqueo de la columna de dirección | |
| F52 | 5 A marrón | Sensor de barra | |
| F53 | 20 A amarillo | Remolque — intermitentes/luces de freno izquierdas — si están presentes |
| Cabecera | Fusible de cartucho | Micro fusible | Descripción |
|---|---|---|---|
| F56 | 15 A azul | Contenido adicional (solo motor diésel) | |
| F57 | 15 A azul | Transmisión | |
| F59 | 10 A rojo | Bomba de limpieza (solo motor diésel) | |
| F60 | 15 A azul | Módulo de control de la transmisión | |
| F62 | 10 A rojo | Embrague del aire acondicionado | |
| F63 | 20 A amarillo | Bobinas de encendido (gasolina), calentador de urea (diésel) | |
| F64 | 25 A natural | Inyectores de combustible / sistema de tracción | |
| F66 | 10 A rojo | Interruptores del techo corredizo / ventana del pasajero / sensor de lluvia | |
| F67 | 15 A azul | CD/DVD/módulo manos libres Bluetooth – si está presente | |
| F68 | 20 A amarillo | Motor del limpiaparabrisas trasero | |
| F70 | 20 A amarillo | Motor de la bomba de combustible | |
| F71 | 30 A verde | Amplificador de audio | |
| F73 | 15 A azul | Faros HID derechos | |
| F74 | 20 A amarillo | Bomba de vacío de frenos — si está presente | |
| F76 | 10 A rojo | Sistema de frenos antibloqueo / control electrónico de estabilidad | |
| F77 | 10 A rojo | Módulo de control del sistema de tracción / módulo de desconexión del eje delantero | |
| F78 | 10 A rojo | Módulo de control del motor / dirección asistida eléctrica – según equipamiento | |
| F80 | 10 A rojo | Mecanismo universal de apertura de puertas de garaje / brújula / módulo antirrobo | |
| F81 | 20 A amarillo | Iluminación de giro/freno del remolque derecha | |
| F82 | 10 A rojo | Módulo de control de la columna de dirección/control de crucero | |
| F83 | 10 A rojo | Tapa del depósito de combustible | |
| F84 | 15 A azul | Interruptor del salpicadero / panel de instrumentos | |
| F85 | 10 A rojo | Módulo de airbag | |
| F86 | 10 A rojo | Módulo de airbag | |
| F87 | 10 A rojo | Suspensión neumática — si está presente / remolque / módulo de control de la columna de dirección | |
| F88 | 15 A azul | Panel de instrumentos | |
| F90/F91 | 20 A amarillo | En el gancho de alimentación (asientos traseros) según selección | |
| F92 | 10 A rojo | Luz trasera de la consola — si está presente | |
| F93 | 20 A amarillo | Encendedor | |
| F94 | 10 A rojo | Módulo de transmisión / caja de fusibles | |
| F95 | 10 A rojo | Cámara de marcha atrás / asistente de estacionamiento | |
| F96 | 10 A rojo | Interruptor de calefacción del asiento trasero / cargador de lámpara de flash – si está presente | |
| F97 | 25 A natural | Asientos traseros calefactables y volante calefactable – según equipamiento | |
| F98 | 25 A natural | Asientos delanteros calefactables — si están presentes | |
| F99 | 10 A rojo | Módulo de aire acondicionado / sistemas de asistencia al conductor | |
| F100 | 10 A rojo | Amortiguación activa — si está presente | |
| F101 | 15 A azul | Espejo electrocromático / faros inteligentes – si están presentes | |
| F103 | 10 A rojo | Calefacción de cabina (solo motor diésel) | |
| F104 | 20 A amarillo | Tomas de corriente (salpicadero / consola central) |
Diagrama de fusibles y relés – Dodge Durango
Se aplica a vehículos nuevos en los años:
2015.
Centro de distribución de energía
La descripción del fusible y del dispositivo puede estar impresa en el lado interior, en el tercer caso, el número de cavidad de cada usuario está impreso en el lado interior.
| Cavidad | Fusible de cartucho | Micro fusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Micro fusible | Descripción |
| F03 | 60 A amarillo | — | Ventilador del radiador |
| F05 | 40 A verde | — | Compresor de suspensión neumática — si está presente |
| F06 | 40 A verde | — | Bomba antibloqueo / control electrónico de estabilidad |
| F07 | 40 A verde | — | Electroimán del motor de arranque |
| F08 | 20 A azul | — | Sensores de emisiones (solo motor diésel) |
| F09 | 30 A rosa | — | Calentador de combustible (solo motor diésel) |
| F10 | 40 A verde | — | Controlador de carrocería / iluminación exterior #2 |
| F11 | 30 A rosa | — | Freno eléctrico para remolque — según equipamiento |
| F12 | 40 A verde | — | Controlador de carrocería #3 / Bloqueo de alimentación |
| F13 | 40 A verde | — | Ventilador del motor delantero |
| F14 | 40 A verde | — | Controlador de carrocería #4 / Luces interiores #2 |
| F17 | 30 A rosa | — | Lavalámpara de faros — si está presente |
| F19 | 20 A azul | — | Electroimán del reposacabezas — si está presente |
| F20 | 30 A rosa | — | Módulo de puerta del pasajero |
| F22 | 20 A azul | — | Módulo de control del motor |
| F23 | 30 A rosa | — | Iluminación interior #1 |
| F24 | 30 A rosa | — | Módulo de puerta del conductor |
| F25 | 30 A rosa | — | Limpiaparabrisas delanteros |
| F26 | 30 A rosa | — | Sistema antibloqueo/módulo de control de estabilidad/válvulas |
| F28 | 20 A azul | — | Luces de marcha atrás del remolque — si están presentes |
| F29 | 20 A azul | — | Luces de estacionamiento para remolque — si están presentes |
| F30 | 30 A rosa | — | Toma de remolque – si está presente |
| F32 | 30 A rosa | — | Módulo de control del sistema de transmisión |
| F34 | 30 A rosa | — | Control del mecanismo del diferencial |
| F35 | 30 A rosa | — | Techo corredizo — si está presente |
| F36 | 30 A rosa | — | Lavalámpara trasera |
| F37 | 25 A transparente | — | Motor del limpiaparabrisas trasero — si está presente |
| F38 | 30 A rosa | — | Inversor de potencia de 115 V CA — si está presente |
| F39 | 30 A rosa | — | Puertas eléctricas — si están presentes |
| F40 | — | 10 A rojo | Luces diurnas/ajuste de faros |
| F42 | — | 20 A amarillo | Bocina |
| F44 | — | 10 A rojo | Puerto de diagnóstico |
| F46 | — | 10 A rojo | Monitorización de la presión de neumáticos – si está presente |
| F49 | — | 10 A rojo | Unidad de control integrada / control de clima |
| F50 | — | 20 A amarillo | Módulo de control de suspensión neumática — si está presente |
| F51 | — | 15 A azul | Módulo de la unidad de control de encendido / encendido sin llave / bloqueo de la columna de dirección |
| F52 | — | 5 A tostado | Sensor de batería |
| F53 | — | 20 A amarillo | Remolque — intermitentes/frenos izquierdos — si están presentes |
| F55 | — | 10 A rojo | DTV / DSRC |
| Cavidad | Fusible de cartucho | Micro fusible | Descripción |
|---|---|---|---|
| F56 | — | 15 A azul | Contenido adicional (solo motor diésel) |
| F57 | — | 15 A azul | Faro HID izquierdo – si está presente |
| F59 | — | 10 A rojo | Bomba de limpieza (solo motor diésel) |
| F60 | — | 15 A azul | Módulo de control de la transmisión |
| F61 | — | 10 A rojo | Módulo de control de la transmisión/sensor PM (solo motor diésel) |
| F62 | — | 10 A rojo | Embrague del aire acondicionado |
| F63 | — | 20 A amarillo | Bobinas de encendido (gasolina), calentador de urea (diésel) |
| F64 | — | 25 A transparente | Inyectores de combustible / sistema de transmisión |
| F66 | — | 10 A rojo | Interruptores del techo corredizo / ventana del pasajero / sensor de lluvia |
| F67 | — | 15 A azul | Módulo manos libres CD/DVD/Bluetooth (si está presente) |
| F68 | — | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | — | 15 A azul | Canal Spotlight – si está presente |
| F70 | — | 20 A amarillo | Motor de la bomba de combustible |
| F71 | — | 30 A verde | Amplificador de audio |
| F73 | — | 15 A azul | Faro HID derecho – si está presente |
| F74 | — | 20 A amarillo | Bomba de vacío de frenos — si está presente |
| F76 | — | 10 A rojo | Sistema ABS/control electrónico de estabilidad |
| F77 | — | 10 A rojo | Módulo de control del sistema de transmisión/módulo de desconexión del eje delantero |
| F78 | — | 10 A rojo | Módulo de control del motor/asistencia eléctrica de dirección – según equipamiento |
| F80 | — | 10 A rojo | Mecanismo universal de apertura de puertas de garaje / brújula / módulo antirrobo |
| F81 | — | 20 A amarillo | Luces de dirección/freno individuales del remolque a la derecha |
| F82 | — | 10 A rojo | Módulo de control de la columna de dirección/control de crucero |
| F83 | — | 10 A rojo | Puerta del depósito de combustible |
| F84 | — | 15 A azul | Interruptor del salpicadero/panel de instrumentos |
| F85 | — | 10 A rojo | Módulo de airbag |
| F86 | — | 10 A rojo | Módulo de airbag |
| F87 | — | 10 A rojo | Suspensión neumática — según equipamiento / remolque / módulo de control de la columna de dirección |
| F88 | — | 15 A azul | Panel de instrumentos |
| F90/F91 | — | 20 A amarillo | Fuente de alimentación (asientos traseros) según selección |
| F92 | — | 10 A rojo | Luz trasera de la consola — si está presente |
| F93 | — | 20 A amarillo | Encendedor |
| F94 | — | 10 A rojo | Módulo de transmisión / reductor |
| F95 | — | 10 A rojo | Cámara trasera / ParkSense® |
| F96 | — | 10 A rojo | Interruptor de calefacción del asiento trasero / cargador de lámpara de flash – si está presente |
| F97 | — | 20 A amarillo | Asientos traseros calefactables y volante calefactable – según equipamiento |
| F98 | — | 20 A amarillo | Asientos delanteros calefactables — si están presentes |
| F99 | — | 10 A rojo | Módulo de aire acondicionado / sistemas de asistencia al conductor |
| F100 | — | 10 A rojo | Amortiguación activa — si está presente |
| F101 | — | 15 A azul | Espejo electrocromático/luces altas inteligentes — si están presentes |
| F103 | — | 10 A rojo | Calentador de cabina (solo motor diésel)/calefacción, ventilación y aire acondicionado trasero |
| F104 | — | 20 A amarillo | Puertas de alimentación (salpicadero/consola central) |
Diagrama de fusibles y relés – Dodge Durango
Aplica a vehículos nuevos en los años:
2016, 2017, 2018.
Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
| F03 | 60 A amarillo | — | Ventilador del radiador |
| F05 | 40 A verde | — | Compresor de suspensión neumática — si está presente |
| F06 | 40 A verde | — | Bomba antibloqueo / control electrónico de estabilidad |
| F07 | 30 Amp Rosa | — | Solenoide del motor de arranque |
| F09 | 30 Amp Rosa | — | Calentador de combustible diésel (solo motor diésel) / bomba de vacío de frenos |
| F10 | 40 A verde | — | Controlador de carrocería / iluminación exterior #2 |
| F11 | 30 Amp Rosa | — | Freno eléctrico de remolque — según equipamiento |
| F12 | 40 A verde | — | Controlador de carrocería #3 / Bloques de alimentación |
| F13 | 40 A verde | — | Motor del ventilador delantero |
| F14 | 40 A verde | — | Controlador de carrocería #4 / Iluminación exterior #1 |
| F17 | 30 Amp Rosa | — | Lavafaros — si está presente |
| F19 | 20 A azul | — | Solenoide del reposacabezas — si está presente |
| F20 | 30 Amp Rosa | — | Módulo de puerta del pasajero |
| F22 | 20 A azul | — | Módulo de control del motor |
| F23 | 30 Amp Rosa | — | Iluminación interior #1 |
| F24 | 30 Amp Rosa | — | Módulo de puerta del conductor |
| F25 | 30 Amp Rosa | — | Limpiaparabrisas delanteros |
| F26 | 30 Amp Rosa | — | Sistema antibloqueo / módulo de control de estabilidad / válvulas |
| F28 | 20 A azul | — | Luces de marcha atrás del remolque — si están presentes |
| F29 | 20 A azul | — | Luces de estacionamiento del remolque — si están presentes |
| F30 | 30 Amp Rosa | — | En el gancho de remolque — si está presente |
| F32 | 30 Amp Rosa | — | Módulo de control del sistema de tracción |
| F34 | 30 Amp Rosa | — | Control del mecanismo de diferencial de deslizamiento limitado |
| F35 | 30 Amp Rosa | — | Techo corredizo — si está presente |
| F36 | 30 Amp Rosa | — | Calentador de la luneta trasera |
| F37 | 25 A Transparente | — | Motor del ventilador trasero — si está presente |
| F38 | 30 Amp Rosa | — | Inversor de potencia de 115 V CA — si está presente |
| F39 | 30 Amp Rosa | — | Puertas eléctricas — si están presentes |
| F40 | — | 10 A rojo | Luces diurnas / nivelación de faros |
| F42 | — | 20 A amarillo | Bocina |
| F44 | — | 10 A rojo | Puerto de diagnóstico |
| F49 | — | 10 A rojo | Unidad de control integrada / control climático |
| F50 | — | 20 A amarillo | Módulo de control de suspensión neumática — si está presente |
| F51 | — | 15 A azul | Módulo de encendido nodal / encendido sin llave / bloqueo de la columna de dirección |
| F52 | — | 5 A Marrón | Sensor de batería |
| F53 | — | 20 A amarillo | Remolque — intermitentes/luces de freno izquierdas — si están presentes |
| F56 | — | 15 A azul | Contenido adicional (solo motor diésel) |
| F57 | — | 20 A amarillo | Sensor de NOx |
| F58 | — | 15 A azul | Luces HID izquierdas – si están presentes |
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
|---|---|---|---|
| F59 | — | 10 A rojo | Bomba de limpieza (solo motor diésel) |
| F60 | — | 15 A azul | Módulo de control de la transmisión |
| F61 | — | 10 A rojo | Módulo de control de la transmisión / sensor PM (solo motor diésel) |
| F62 | — | 10 A rojo | Embrague del aire acondicionado |
| F63 | — | 20 A amarillo | Bobinas de encendido (gasolina), calentador de urea (diésel) |
| F64 | — | 25 A transparente | Inyectores de combustible / sistema de tracción |
| F66 | — | 10 A rojo | Interruptores del techo solar / ventana del pasajero / sensor de lluvia |
| F67 | — | 15 A azul | Módulo de CD/DVD/Bluetooth manos libres – si está presente |
| F68 | — | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | — | 15 A azul | Canal de foco – si está presente |
| F70 | — | 20 A amarillo | Motor de la bomba de combustible |
| F71 | — | 30 A verde | Amplificador de audio |
| F72 | — | 10 A rojo | PCM (si está presente) |
| F73 | — | 15 A azul | Faro HID derecho – si está presente |
| F75 | — | 10 A rojo | Control de batería dual (si está presente) |
| F76 | — | 10 A rojo | Sistema ABS / control electrónico de estabilidad |
| F77 | — | 10 A rojo | Módulo de control del sistema de tracción / módulo de desconexión del eje delantero |
| F78 | — | 10 A rojo | Módulo de control del motor / dirección asistida eléctrica |
| F80 | — | 10 A rojo | Mecanismo universal de apertura de puertas de garaje / brújula / módulo antirrobo |
| F81 | — | 20 A amarillo | Luces de dirección/freno del remolque derechas |
| F82 | — | 10 A rojo | Módulo de control de la columna de dirección / control de crucero / DTV |
| F83 | — | 10 A rojo | Puerta del depósito de combustible |
| F84 | — | 15 A azul | Interruptor del salpicadero / panel de instrumentos |
| F85 | — | 10 A rojo | Módulo de airbag |
| F86 | — | 10 A rojo | Módulo de airbag |
| F87 | — | 10 A rojo | Suspensión neumática — según equipamiento / remolque / módulo de control de la columna de dirección |
| F88 | — | 15 A azul | Panel de instrumentos |
| F90/F91 | — | 20 A amarillo | En la conexión de alimentación (asientos traseros) a elegir |
| F92 | — | 10 A rojo | Luz trasera de la consola — si está presente |
| F93 | — | 20 A amarillo | Encendedor de cigarrillos |
| F94 | — | 10 A rojo | Módulo de transmisión / caja de transferencia |
| F95 | — | 10 A rojo | Cámara trasera / ParkSense |
| F96 | — | 10 A rojo | Interruptor de asiento trasero calefactable / cargador de intermitentes – si está presente |
| F97 | — | 20 A amarillo | Asientos traseros calefactables y volante calefactable – según equipamiento |
| F98 | — | 20 A amarillo | Asientos delanteros calefactables — si están presentes |
| F99 | — | 10 A rojo | Módulo de aire acondicionado / sistemas de asistencia al conductor / DSRC |
| F100 | — | 10 A rojo | Amortiguación activa — si está presente |
| F101 | — | 15 A azul | Espejo electrocromático / luces inteligentes – si están presentes |
| F103 | — | 10 A rojo | Calentador de cabina (solo motor diésel) / calefacción, ventilación y aire acondicionado traseros |
| F104 | — | 20 A amarillo | Tomas de corriente (salpicadero / consola central) |
Diagrama de fusibles y relés – Dodge Durango
Aplica a vehículos nuevos en los años:
2019.
Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
|---|---|---|---|
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
| F03 | 60 A amarillo | – | Ventilador del radiador — si está presente |
| F05 | 40 A verde | – | Compresor de suspensión neumática — si está presente |
| F06 | 40 A verde | – | Bomba antibloqueo / control electrónico de estabilidad |
| F07 | 30 Amp Rosa | – | Solenoide del motor de arranque |
| F09 | 30 Amp Rosa | – | Calentador de combustible diésel (solo motor diésel) / bomba de vacío de frenos |
| F10 | 40 A verde | – | Controlador de carrocería / Iluminación exterior #2 |
| F11 | 30 Amp Rosa | – | Freno eléctrico de remolque — según equipamiento |
| F12 | 40 A verde | – | Controlador de carrocería #3 / Bloqueos de alimentación |
| F13 | 40 A verde | – | Parte delantera del motor del ventilador |
| F14 | 40 A verde | – | Controlador de carrocería #4 / Iluminación exterior #1 |
| F15 | 40 A verde | – | Bomba de refrigeración del motor LTR (radiador de baja temperatura) — si está presente |
| F17 | 30 Amp Rosa | – | Lavafaros — si está presente |
| F19 | 20 A azul | – | Solenoide del reposacabezas — si está presente |
| F20 | 30 Amp Rosa | – | Módulo de puerta del pasajero |
| F22 | 20 A azul | – | Módulo de control del motor |
| F23 | 30 Amp Rosa | – | Iluminación interior #1 |
| F24 | 30 Amp Rosa | – | Módulo de puerta del conductor |
| F25 | 30 Amp Rosa | – | Limpiaparabrisas delanteros |
| F26 | 30 Amp Rosa | – | Módulo antibloqueo / control de estabilidad, ECU y válvulas |
| F28 | 20 A azul | – | Iluminación de marcha atrás del remolque — si está presente |
| F29 | 20 A azul | – | Iluminación de posición para remolque — si está presente |
| F30 | 30 Amp Rosa | – | Remolque (enchufe) / remolque (freno eléctrico separado) / remolque (BUX) — según equipamiento |
| F32 | 30 Amp Rosa | – | Módulo de control del sistema de transmisión |
| F34 | 30 Amp Rosa | – | Control del diferencial de deslizamiento — si está presente |
| F35 | 30 Amp Rosa | – | Techo corredizo — si está presente |
| F36 | 30 Amp Rosa | – | Desempañador trasero |
| F37 | 25 A Transparente | – | Motor del ventilador trasero — si está presente |
| F38 | 30 Amp Rosa | – | Inversor de 115 V CA — si está presente |
| F39 | 30 Amp Rosa | – | Puertas eléctricas — si están presentes |
| F40 | – | 10 A rojo | Luces diurnas / nivelación de faros |
| F42 | – | 20 A amarillo | Bocina |
| F44 | – | 10 A rojo | Puerto de diagnóstico |
| F45 | – | 5 A Marrón | Puerta de seguridad informática |
| F49 | – | 10 A rojo | Pila central integrada / aire acondicionado |
| F50 | – | 20 A amarillo | Módulo de control de suspensión neumática / diferencial de deslizamiento — según equipamiento |
| F51 | – | 15 A azul | MOZZO KIN/RF/bloqueo de la columna de dirección — si está presente |
| F53 | – | 20 A amarillo | Remolque — intermitentes / parada izquierda — si están presentes |
| F56 | – | 15 A azul | Contenido adicional (solo motor diésel) |
| F57 | – | 20 A amarillo | Sensor NOX — si está presente |
| F58 | – | 15 A azul | Luces HID izquierdas — si están presentes |
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
|---|---|---|---|
| F59 | – | 10 A rojo | Bomba de limpieza (solo motor diésel) |
| F60 | – | 15 A azul | Módulo de control de la transmisión |
| F61 | – | 10 A rojo | Módulo de control de la transmisión / sensor PM (solo motor diésel) |
| F62 | – | 10 A rojo | Embrague del aire acondicionado |
| F63 | – | 20 A amarillo | Bobinas de encendido / condensadores de bobinas de encendido / actuador de válvula de carrera corta — según equipamiento (Gasolina) Calentador de urea (Diésel) |
| F64 | – | 25 A transparente | Inyectores de combustible / sistema de transmisión |
| F66 | – | 10 A rojo | Techo corredizo / sensor de lluvia / espejo interior / puerto USB / DSCR / DTV — según equipamiento |
| F67 | – | 15 A azul | Puerto de carga CD/DVD/UCI/USB |
| F68 | – | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | – | 15 A azul | Canal de foco — si está presente |
| F70 | – | 20 A amarillo | Motor de la bomba de combustible |
| F71 | – | 30 A verde | Amplificador / ANCM — si está presente |
| F72 | – | 10 A rojo | ECM |
| F73 | – | 15 A azul | Faro HID derecho — si está presente |
| F75 | – | 10 A rojo | Control de dos baterías — si está presente |
| F76 | – | 10 A rojo | Sistema ABS / control electrónico de estabilidad |
| F77 | – | 10 A rojo | Módulo de control del sistema de transmisión / módulo de desconexión del eje delantero — según equipamiento |
| F78 | – | 10 A rojo | Módulo de control del motor / dirección asistida eléctrica |
| F80 | – | 10 A rojo | Mecanismo universal de apertura de puertas de garaje / módulo antirrobo — según equipamiento / sirena — según equipamiento |
| F81 | – | 20 A amarillo | Luces de dirección / freno derechas para remolque — si están presentes |
| F82 | – | 10 A rojo | Módulo de control de la columna de dirección / control de crucero / DTV — según equipamiento |
| F83 | – | 10 A rojo | Puerta de combustible |
| F84 | – | 15 A azul | Panel de instrumentos |
| F85 | – | 10 A rojo | Módulo de airbag |
| F86 | – | 10 A rojo | Módulo de airbag |
| F87 | – | 10 A rojo | Suspensión neumática — si está presente |
| F88 | – | 15 A azul | Panel de instrumentos / SGW / ITBM — si está presente |
| F90/F91 | – | 20 A amarillo | Fuente de alimentación (asientos traseros) a elegir |
| F92 | – | 10 A rojo | Luz trasera de la consola — si está presente |
| F93 | – | 20 A amarillo | Encendedor de cigarrillos |
| F94 | – | 10 A rojo | Módulo de transmisión / caja de transferencia |
| F95 | – | 10 A rojo | Cámara trasera / sensor de punto ciego — si está presente |
| F96 | – | 10 A rojo | Interruptor de asiento trasero calefactable / cargador de lámpara de flash — si está presente |
| F97 | – | 20 A amarillo | Asientos traseros calefactables y volante calefactable — si están presentes |
| F98 | – | 20 A amarillo | Asientos ventilados / asientos delanteros calefactables — si están presentes |
| F99 | – | 10 A rojo | Módulo de sistemas de aire acondicionado / asistencia al conductor / HALF / asistencia de estacionamiento |
| F100 | – | 10 A rojo | Amortiguación activa — si está presente |
| F101 | – | 15 A azul | Sensor de temperatura / humedad en el coche |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A rojo | Calefacción de cabina (solo motor diésel) / sistema HVAC trasero — según equipamiento ‘ |
| F104 | – | 20 A amarillo | Puertos de alimentación (salpicadero / consola central / maletero — según equipamiento) |
Diagrama de fusibles y relés – Dodge Durango
Aplica a vehículos nuevos en los años:
2020.
Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
| F03 | 60 A amarillo | – | Ventilador del radiador — si está presente |
| F05 | 40 A verde | – | Compresor de suspensión neumática — si está presente |
| F06 | 40 A verde | – | Bomba ABS |
| F07 | 30 Amp Rosa | – | Solenoide del motor de arranque |
| F09 | 30 Amp Rosa | – | Calentador de combustible (solo motor diésel)/bomba de vacío de frenos |
| F10 | 40 A verde | – | CBC #2/Iluminación exterior |
| F11 | 30 Amp Rosa | – | Freno eléctrico de remolque — según equipamiento |
| F12 | 40 A verde | – | CBC #3/Bloqueo de alimentación |
| F13 | 40 A verde | – | Parte delantera del motor del ventilador |
| F14 | 40 A verde | – | Controlador de carrocería #4/Iluminación exterior #1 |
| F15 | 40 A verde | – | Radiador de baja temperatura (LTR) Bomba de refrigeración del motor — según equipamiento |
| F17 | 30 Amp Rosa | – | Lavafaros — si está presente |
| F19 | 20 A azul | – | Solenoide del reposacabezas — si está presente |
| F20 | 30 Amp Rosa | – | Módulo de puerta del pasajero |
| F22 | 20 A azul | – | Módulo de control del motor |
| F23 | 30 Amp Rosa | – | CBC #1/Iluminación interior |
| F24 | 30 Amp Rosa | – | Módulo de puerta del conductor |
| F25 | 30 Amp Rosa | – | Limpiaparabrisas delanteros |
| F26 | 30 Amp Rosa | – | Válvulas ESP/ECU |
| F28 | 20 A azul | – | Luces traseras del remolque — si están presentes |
| F29 | 20 A azul | – | Luces de estacionamiento del remolque — si están presentes |
| F30 | 30 Amp Rosa | – | Remolque (enchufe) / remolque (freno eléctrico separado) / remolque (BUX) — según equipamiento |
| F32 | 30 Amp Rosa | – | Módulo de control del sistema de tracción |
| F34 | 30 Amp Rosa | – | Control del mecanismo de diferencial de deslizamiento — si está presente |
| F35 | 30 Amp Rosa | – | Techo corredizo — si está presente |
| F36 | 30 Amp Rosa | – | Luces traseras/iluminación electrónica (EBL) |
| F37 | 25 A Transparente | – | Motor del ventilador trasero — si está presente |
| F38 | 30 Amp Rosa | – | Inversor de 115 V CA — si está presente |
| F39 | 30 Amp Rosa | – | Puertas eléctricas — si están presentes |
| F40 | – | 10 A rojo | Luces diurnas/regulación de faros |
| F42 | – | 20 A amarillo | Bocina |
| F44 | – | 10 A rojo | Puerto de diagnóstico |
| F45 | – | 5 A Marrón | Puerta de seguridad IT |
| F49 | – | 10 A rojo | Pila central integrada/aire acondicionado |
| F50 | – | 20 A amarillo | Módulo de control de suspensión neumática/diferencial de deslizamiento – según equipamiento |
| F51 | – | 15 A azul | PIASTRA KIN/RF/bloqueo de la columna de dirección — si está presente |
| F53 | – | 20 A amarillo | Remolque — intermitentes/freno izquierdo — si están presentes |
| F56 | – | 15 A azul | PCM |
| F57 | – | 20 A amarillo | Sensor NOX/Sensor PM/Calentador de combustible |
| F58 | – | 15 A azul | Faros HID izquierdos — si están presentes |
| Cavidad | Fusible de cartucho | Microfusible | Descripción |
| F59 | – | 10 A rojo | Relé de bombas SCR |
| F60 | – | 15 A azul | Módulo de control de la transmisión |
| F61 | – | 10 A rojo | Módulo de control de la transmisión/sensor PM (solo motor diésel) |
| F62 | – | 10 A rojo | Embrague del aire acondicionado |
| F63 | – | 20 A amarillo | Bobinas de encendido / Condensadores de bobinas de encendido / Actuador de válvula de carrera corta — según equipamiento (Gasolina) Calentador de urea (Diésel) |
| F64 | – | 25 A transparente | Inyectores de combustible/sistema de tracción |
| F66 | – | 10 A rojo | Techo corredizo/sensor de lluvia/espejo interior/puerto USB/DSCR/DTV — según equipamiento |
| F67 | – | 15 A azul | CDM/UCI/puerto USB |
| F68 | – | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | – | 15 A azul | Canal de foco — si está presente |
| F70 | – | 20 A amarillo | Motor de la bomba de combustible |
| F71 | – | 30 A verde | Amplificador/ANCM — si está presente |
| F72 | – | 10 A rojo | ECM/PCM |
| F73 | – | 15 A azul | Faro HID derecho — si está presente |
| F75 | – | 10 A rojo | Control de dos baterías — si está presente |
| F76 | – | 10 A rojo | Sistema ABS/control electrónico de estabilidad |
| F77 | – | 10 A rojo | Módulo de control del sistema de tracción/módulo de desconexión del eje delantero — según equipamiento |
| F78 | – | 10 A rojo | Módulo de control del motor (ECM)/dirección asistida eléctrica/PCM |
| F80 | – | 10 A rojo | Mecanismo universal de apertura de puertas de garaje/módulo antirrobo — según equipamiento/sirena — según equipamiento |
| F81 | – | 20 A amarillo | Luces de dirección/freno derechas para remolque — si están presentes |
| F82 | – | 10 A rojo | Módulo de control de la columna de dirección/control de crucero/DTV — según equipamiento |
| F83 | – | 10 A rojo | Puerta del depósito de combustible |
| F84 | – | 15 A azul | Panel de instrumentos |
| F85 | – | 10 A rojo | Módulo de airbag |
| F86 | – | 10 A rojo | Módulo de airbag |
| F87 | – | 10 A rojo | Suspensión neumática — si está presente |
| F88 | – | 15 A azul | Panel de instrumentos/SGW/ITBM — si está presente |
| F90/F91 | – | 20 A amarillo | Fuente de alimentación (asientos traseros) a elegir |
| F92 | – | 10 A rojo | Luz trasera de la consola — si está presente |
| F93 | – | 20 A amarillo | Encendedor de cigarrillos |
| F94 | – | 10 A rojo | Módulo de transmisión/caja de transferencia |
| F95 | – | 10 A rojo | Cámara trasera/sensor de punto ciego — si está presente |
| F96 | – | 10 A rojo | Interruptor de asiento trasero calefactable / cargador de lámpara flash — si está presente |
| F97 | – | 20 A amarillo | Asientos traseros calefactables y volante calefactable — si está presente |
| F98 | – | 20 A amarillo | Asientos ventilados/asientos delanteros calefactables — si están presentes |
| F99 | – | 10 A rojo | Módulo de sistemas de aire acondicionado/asistencia al conductor/HALF/asistencia de estacionamiento |
| F100 | – | 10 A rojo | Amortiguación activa — si está presente |
| F101 | – | 15 A azul | HI-Travi ECCM/SMRT |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A rojo | Calentador de cabina (solo motor diésel)/calefacción, ventilación y aire acondicionado traseros — según equipamiento |
| F104 | – | 20 A amarillo | Puertas de alimentación (salpicadero/consola central/maletero trasero — según equipamiento) |
Diagrama de fusibles y relés – Dodge Durango
Aplica a vehículos nuevos en los años:
2021.
Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si forma parte del equipamiento estándar | |||
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si forma parte del equipamiento estándar | |||
| F01 | – | – | Reserva |
| F02 | – | – | Reserva |
| F03 | 60 A amarillo | – | Ventilador del radiador* |
| F04 | 60 A amarillo | – | Bomba ESC SIN SRT |
| F05 | 40 A verde | – | Compresor de suspensión neumática* |
| F06 | 40 A verde | – | Bomba ABS SRT |
| F07 | 30 A rosa | – | Electroimán de arranque |
| F08 | – | – | Reserva |
| F09 | 30 A rosa | – | Calentador de combustible (solo motor diésel)/bomba de vacío de frenos* |
| F10 | 40 A verde | – | CBC #2/Iluminación exterior |
| F11 | 30 A rosa | – | Freno eléctrico para remolque* |
| F12 | 40 A verde | – | CBC #3/Bloqueo de alimentación |
| F13 | 40 A verde | – | Parte delantera del motor del ventilador |
| F14 | 40 A verde | – | Controlador de carrocería #4/luces exteriores |
| F15 | 40 A verde | – | Enfriador de baja temperatura (LTR) Bomba de enfriamiento del motor* |
| F 16 | – | Reserva | |
| F17 | 30 A rosa | – | Lámparas de lava de faros* |
| F18 | – | – | Reserva |
| F19 | 20 A azul | – | Electroimán del reposacabezas* |
| F20 | 30 A rosa | – | Módulo de puerta del pasajero |
| F21 | – | – | Reserva |
| F22 | 20 A azul | – | Módulo de control del motor/Módulo de control de potencia* |
| F23 | 30 A rosa | – | CBC #1/Iluminación interior |
| F24 | 30 A rosa | – | Módulo de puerta del conductor |
| F25 | 30 A rosa | – | Limpiaparabrisas delanteros |
| F26 | 30 A rosa | – | Válvulas ESP/ECU |
| F27 | – | – | Reserva |
| F28 | 20 A azul | – | Luces de marcha atrás del remolque* |
| F29 | 20 A azul | – | Luces de posición para remolque* |
| F30 | 30 A rosa | – | Remolque (toma) / remolque (freno eléctrico separado) / remolque (BUX)* |
| F31 | – | – | Reserva |
| F32 | 30 A rosa | – | Módulo de control del sistema de tracción |
| F33 | – | – | Reserva |
| F34 | 30 A rosa | – | ELSD* |
| F35 | 30 A rosa | – | Techo corredizo* |
| F36 | 30 A rosa | – | Iluminación electrónica (EBL) |
| F37 | 25 A transparente | – | Motor del ventilador HVAC trasero* |
| F38 | 30 A rosa | – | Inversor de potencia |
| F39 | 30 A rosa | – | Puerta elevadora eléctrica |
| F40 | – | 10 A rojo | Luces diurnas/ajuste de faros* |
| F41 | – | – | Reserva |
| F42 | – | 20 A amarillo | Bocina |
| F43 | – | – | Reserva |
| F44 | – | 10 A rojo | Puerto de diagnóstico |
| F45 | – | 5 A marrón | MOD de ciberseguridad |
| F46 | – | – | Reserva |
| F47 | – | – | Reserva |
| F48 | – | – | Reserva |
| F49 | – | 10 A rojo | Pila central integrada/aire acondicionado |
| F50 | – | 20 A amarillo | Módulo de control de suspensión neumática*/diferencial de deslizamiento* |
| F51 | – | 15 A azul | KIN/RF HUB/bloqueo de la columna de dirección * |
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si forma parte del equipamiento estándar | |||
| F52 | – | – | Reserva |
| F53 | – | 20 A amarillo | Remolque – intermitentes/parada izquierda* |
| F54 | – | – | Reserva |
| F55 | – | – | Reserva |
| F56 | – | 15 A azul | PCM* |
| F57 | – | 20 A amarillo | Sensor NOX*/Sensor PM*/Calentador de combustible* |
| F58 | – | 15 A azul | Faros HID izquierdos* |
| F59 | – | 10 A rojo | Relé de bomba SCR* |
| F60 | – | 15 A azul | Módulo de control de transmisión |
| F61 | – | 10 A rojo | Sensor PM |
| F62 | – | 10 A rojo | Embrague del aire acondicionado |
| F63 | – | 20 A amarillo | Bobinas de encendido / Condensadores de bobinas de encendido / Actuador de válvula de carrera corta — según el equipamiento (Gasolina) Calentador de urea (Diésel)* |
| F64 | – | 25 A transparente | Inyectores de combustible/PCM/ECM |
| F65 | – | – | Reserva |
| F66 | – | 10 A rojo | Techo corredizo*/LRSM*/RVM/DSRC/Puerto USB/DTV*/WCP* |
| F67 | – | 15 A azul | Puerto CDM/UCI/Puerto USB |
| F68 | – | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | – | 15 A azul | Canal distinguido* |
| F70 | – | 20 A amarillo | Motor de la bomba de combustible |
| F71 | – | 30 A verde | Amplificador/ANCM* |
| F72 | – | 10 A rojo | ECM*/PCM* |
| F73 | – | 15 A azul | Faro HID derecho* |
| F74 | – | – | Reserva |
| F75 | – | 10 A rojo | Control de dos baterías* |
| F76 | – | 10 A rojo | ESP |
| F77 | – | 10 A rojo | Módulo de control del sistema de tracción/ELSD* |
| F78 | – | 10 A rojo | Módulo de control del motor (ECM)/asistencia de dirección eléctrica (EPS)/PCM |
| F79 | – | – | Reserva |
| F80 | – | 10 A rojo | Módulo universal para apertura de puertas de garaje / módulo antirrobo — /Sirena |
| F81 | – | 20 A amarillo | Intermitentes/parada del remolque a la derecha* |
| F82 | – | 10 A rojo | Módulo de control de la columna de dirección/control de crucero/DTV* |
| F83 | – | 10 A rojo | Puerta de combustible |
| F84 | – | 15 A azul | Tablero de instrumentos |
| F85 | – | 10 A rojo | Módulo de airbag |
| F86 | – | 10 A rojo | Módulo de airbag |
| F87 | – | 10 A rojo | MOD de suspensión neumática* |
| F88 | – | 15 A azul | Panel de instrumentos/SGW/ITBM* |
| F89 | – | – | Reserva |
| F90 | – | – | Reserva |
| F91 | – | 20 A amarillo | Compartimento de carga de energía |
| F92 | – | 10 A rojo | Luz trasera de la consola*/alimentación RR |
| F93 | – | 20 A amarillo | Encendedor |
| F94 | – | 10 A rojo | Módulo de transmisión/transmisión |
| F95 | – | 10 A rojo | Cámara trasera / sensor de punto ciego * |
| F96 | – | 10 A rojo | Interruptor de calefacción de asientos traseros * |
| F97 | – | 20 A amarillo | Asientos traseros calefactables/volante calefactable* |
| F98 | – | 20 A amarillo | Asientos ventilados/asientos delanteros calefactables* |
| F99 | – | 10 A rojo | Módulo de sistemas de aire acondicionado/asistente de conductor/HALF/Parktronx |
| F100 | – | 10 A rojo | Amortiguación activa* |
| F101 | – | 15 A azul | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A rojo | PTC/calefacción, ventilación y aire acondicionado de asientos traseros * |
| F104 | – | 20 A amarillo | Puertos de alimentación (tablero de instrumentos/consola central/maletero trasero) |
Diagrama de fusibles y relés – Dodge Durango
Aplica a vehículos nuevos en los años:
2022.
Centro de distribución de energía
La descripción de cada fusible y componente puede estar impresa en la tapa interior, de lo contrario, el número de cavidad de cada fusible está impreso en la tapa interior.
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si está presente | |||
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si está presente | |||
| F01 | – | – | Reserva |
| F02 | – | – | Reserva |
| F03 | 60 A amarillo | – | Ventilador del radiador * |
| F04 | 60 A amarillo | – | Bomba ESP |
| F05 | – | – | Reserva |
| F06 | 40 A verde | – | Bomba ABS * |
| F07 | 30 A rosa | – | Electroimán del motor de arranque |
| F08 | – | – | Reserva |
| F09 | 30 A rosa | – | BOMBA DE VACÍO * |
| F10 | 40 A verde | – | CBC #2 / Luz EXT |
| F11 | 30 A rosa | – | Freno de remolque * |
| F12 | 40 A verde | – | CBC #3 / Bloque de alimentación |
| F13 | 40 A verde | – | Motor del ventilador HVAC |
| F14 | 40 A verde | – | CBC #4 / Luz exterior |
| F15 | 40 A verde | – | Enfriamiento del motor LTR * |
| F 16 | – | – | Reserva |
| F17 | – | – | Reserva |
| F18 | – | – | Reserva |
| F19 | 20 A azul | – | Reposacabezas electromagnéticos * |
| F20 | 30 A rosa | – | Ajuste de paso de puerta |
| F21 | – | – | Reserva |
| F22 | 20 A azul | – | SKE * |
| F23 | 30 A rosa | – | CBC #1 / Luz interior |
| F24 | 30 A rosa | – | Ajuste de puerta del conductor |
| F25 | 30 A rosa | – | Limpiaparabrisas delanteros |
| F26 | 30 A rosa | – | Válvulas ESP/ECU |
| F27 | – | – | Reserva |
| F28 | 20 A azul | – | Luces de marcha atrás del remolque * |
| F29 | 20 A azul | – | Luces de posición para remolque* |
| F30 | 30 A rosa | – | Remolque (toma) / remolque (freno eléctrico separado) / remolque (BUX)* |
| F31 | – | – | Reserva |
| F32 | 30 A rosa | – | DTCM |
| F33 | – | – | Reserva |
| F34 | 30 A rosa | – | ELSD * |
| F35 | 30 A rosa | – | Techo corredizo * |
| F36 | 30 A rosa | – | EBL |
| F37 | 25 A transparente | – | Motor del ventilador trasero HVAC* |
| F38 | 30 A rosa | – | Inversor de potencia |
| F39 | 30 A rosa | – | PLG |
| F40 | – | 10 A rojo | Luces diurnas/regulación de faros * |
| F41 | – | – | Reserva |
| F42 | – | 20 A amarillo | Bocina |
| F43 | – | – | Reserva |
| F44 | – | 10 A rojo | Puerto de diagnóstico |
| F45 | – | 5 A marrón | MOD de ciberseguridad |
| F46 | – | – | Reserva |
| F47 | – | – | Reserva |
| F48 | – | – | Reserva |
| F49 | – | 10 A rojo | ICS / HVAC |
| F50 | – | 20 A amarillo | ELSD * |
| F51 | – | 15 A azul | KIN/RF HUB/bloqueo de la columna de dirección |
| Compartimento | Fusible de cartucho | Microfusible | Descripción |
| * Si está presente | |||
| F52 | – | – | Reserva |
| F53 | – | 20 A amarillo | Remolque – intermitentes/luces de freno izquierdas* |
| F54 | – | – | Reserva |
| F55 | – | – | Reserva |
| F56 | – | – | Reserva |
| F57 | – | – | Reserva |
| F58 | – | 15 A azul | Faros HID izquierdos* |
| F59 | – | – | Reserva |
| F60 | – | 15 A azul | TCM |
| F61 | – | – | Reserva |
| F62 | – | 10 A rojo | Compresor del aire acondicionado |
| F63 | – | 20 A amarillo | Bobinas de encendido */ Condensadores de bobina de encendido* |
| F64 | – | 25 A transparente | Inyectores de combustible / ECM |
| F65 | – | – | Reserva |
| F66 | – | 10 A rojo | Techo corredizo */ LRSM */ RVM / DSRC / Puerto USB / DTV * / WCP * |
| F67 | – | 15 A azul | Puerto CDM/UCI/Puerto USB |
| F68 | – | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F69 | – | 15 A azul | Canal de luz puntual * |
| F70 | – | 20 A amarillo | Motor de la bomba de combustible |
| F71 | – | 30 A verde | Amplificador */ ANCM * |
| F72 | – | 10 A rojo | SKE * |
| F73 | – | 15 A azul | Faro HID derecho* |
| F74 | – | – | Reserva |
| F75 | – | 10 A rojo | Control de dos baterías* |
| F76 | – | 10 A rojo | ESP |
| F77 | – | 10 A rojo | DTCM / ELSD * |
| F78 | – | 10 A rojo | ECM / EPS |
| F79 | – | – | Reserva |
| F80 | – | 10 A rojo | UGDO |
| F81 | – | 20 A amarillo | Intermitente/luces de freno para remolque a la derecha* |
| F82 | – | 10 A rojo | SCCM / control de crucero / DTV * |
| F83 | – | 10 A rojo | Puerta de combustible |
| F84 | – | 15 A azul | Grupo |
| F85 | – | 10 A rojo | ORC (airbag) |
| F86 | – | 10 A rojo | ORC (airbag) |
| F87 | – | – | Reserva |
| F88 | – | 15 A azul | Cluster / CSG * / ITBM * |
| F89 | – | – | Reserva |
| F90 | – | – | Reserva |
| F91 | – | 20 A amarillo | Compartimento de carga – fuente de alimentación |
| F92 | – | 10 A rojo | Luz trasera de la consola*/alimentación RR |
| F93 | – | 20 A amarillo | Encendedor |
| F94 | – | 10 A rojo | Módulo de transmisión/transmisión |
| F95 | – | 10 A rojo | Cámara trasera / sensor de punto ciego * |
| F96 | – | 10 A rojo | Interruptor de calefacción de asientos traseros* |
| F97 | – | 20 A amarillo | Asientos traseros calefactables/volante calefactable* |
| F98 | – | 20 A amarillo | Asientos ventilados/asientos delanteros calefactables* |
| F99 | – | 10 A rojo | Módulo de aire acondicionado/asistente de conductor/HALF/Parktronx |
| F100 | – | 10 A rojo | Amortiguación activa * |
| F101 | – | 15 A azul | Sensor de temperatura/sensor de humedad en el coche |
| F102 | – | 15 A azul | Reserva |
| F103 | – | 10 A rojo | HVAC delantero * |
| F104 | – | 20 A amarillo | Puertas de alimentación (tablero de instrumentos/consola central/maletero trasero) |
Acerca del Dodge Durango (2011-2022)
El Dodge Durango es un popular SUV que se fabricó entre 2011 y 2022. Este modelo es conocido por su robustez y su espacioso interior, que ofrece asientos cómodos para hasta siete pasajeros. El Durango está equipado con varias motorizaciones, incluyendo eficientes motores de seis cilindros y potentes motores HEMI de ocho cilindros, que proporcionan un excelente rendimiento y capacidad de remolque. El vehículo también está equipado con tecnologías modernas y características de seguridad, lo que lo convierte en una opción ideal para familias y aventureros que buscan un vehículo confiable y versátil.
Diagrama de la caja de fusibles del Dodge Durango
Esta página muestra el diagrama de la caja de fusibles del Dodge Durango, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del capó y en el interior del vehículo. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el correcto funcionamiento de los sistemas eléctricos del vehículo, por lo que es importante conocer su disposición y funciones.
