Dodge Caliber (2006-2012) – caja de fusibles
En este artículo encontrará diagramas de la caja de fusibles del Dodge Caliber (2006–2012), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Dodge Caliber (2006) – diagrama de fusibles
Año de fabricación: 2006.
Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles 11 (Power Outlet), 13 (Acc Outlet Rear / Encendedor de cigarrillos) y 16 (Acc Encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.
El módulo de alimentación integrado (caja de fusibles) se encuentra en el compartimento del motor, cerca del conjunto del filtro de aire.
Este centro contiene fusibles de cartucho y minifusibles. La etiqueta que identifica cada elemento puede estar impresa en el interior de la tapa.
| Perforación | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Perforación | Fusible de cartucho | Minifusible | Descripción |
| 1 | 40 A verde | Alimentación superior | |
| 2 | 20 A amarillo | Canal ECU AWD | |
| 3 | 10 A rojo | Alimentación del interruptor de freno CHMSL | |
| 4 | 10 A rojo | Alimentación del interruptor de encendido | |
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | IOD Sw/Pwr Mir/Ocm;
Control del sistema Sdar/Hfm. |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación CCN | |
| 11 | 15 A azul | Presión de alimentación | |
| 12 | 20 A amarillo | Ign Run/Acc Inverter | |
| 13 | 20 A amarillo | Pwr run/Acc Outlet RR | |
| 14 | 10 A rojo | IOD CCN/Iluminación interior | |
| 15 | 40 A verde | Alimentación de batería del relé del ventilador RAD | |
| 16 | 15 A azul | IGN Run/Acc Encendedor de cigarrillos;
Techo solar abierto. |
|
| 17 | 10 A rojo | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Relé de contacto ASD PWR Feed |
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Alimentación del amplificador PWR 1 y del amplificador 2 | |
| 20 | 15 A azul | Radio con canales 10D | |
| 21 | 10 A rojo | IOD Alimentación Intrus Mod;
Bocina |
|
| 22 | 10 A rojo | IGN RUN Hvac;
Sensor de brújula. |
|
| 23 | 15 A azul | POL ASD Alimentación del relé 3 | |
| 24 | 25 Amp Natural | Alimentación del techo corredizo | |
| 25 | 10 A rojo | Calefacción del espejo | |
| 26 | 15 A azul | POL ASD Alimentación del relé 2 | |
| 27 | 10 A rojo | IGN RUN Solo alimentación ORC | |
| 28 | 10 A rojo | IGN RUN ORC/OCM Alimentación | |
| 29 | Calefacción del vehículo (sin fusible) | ||
| 30 | 20 A amarillo | Asientos calefactables | |
| 31 | 10 A rojo | Control del relé del limpiaparabrisas del faro | |
| 32 | 30 Amp Rosa | POL ASD Control Alimentación 1 | |
| 33 | 10 A rojo | ABS MOD/J1962 Conexión/PCM | |
| 34 | 30 Amp Rosa | Alimentación de la válvula ABS | |
| 35 | 40 A verde | Alimentación de la bomba ABS | |
| 36 | 30 Amp Rosa | Control del limpiaparabrisas del faro; Cristal inteligente. | |
| 37 | 25 Amp Natural | Inversor 110 |

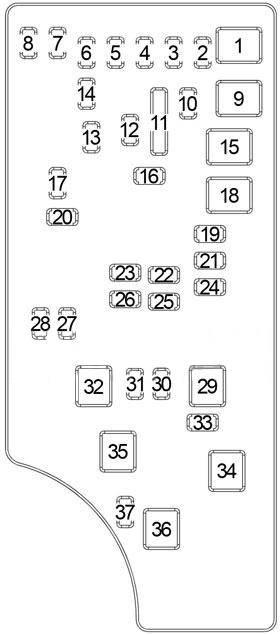

Dodge Caliber (2007-2008) – diagrama de fusibles
Año de fabricación: 2007, 2008.
Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles 11 (Power Outlet), 13 (Acc Outlet Rear / Encendedor de cigarrillos) y 16 (Acc Encendedor de cigarrillos) en la caja de fusibles del compartimento del motor.
El módulo de alimentación integrado (caja de fusibles) se encuentra en el compartimento del motor, cerca del conjunto del filtro de aire.
Este centro contiene fusibles de cartucho y minifusibles. La etiqueta que identifica cada elemento puede estar impresa en el interior de la tapa.
Asignación de fusibles en el IPM
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Nido | Fusible de cartucho | Minifusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 A azul claro | Alimentación ECU AWD/4WD | |
| 3 | 10 A rojo | Alimentación del interruptor de freno CHMSL | |
| 4 | 10 A rojo | Alimentación del interruptor de encendido | |
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | LOD Sw/Pwr Mir/Ocm
Control Sdar; Teléfono manos libres. |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación CCN | |
| 11 | 15 Amp azul claro | Alimentación | |
| 12 | 20 A amarillo | Ign Run/Acc Inverter | |
| 13 | 20 A amarillo | Pwr run/Acc Outlet RR | |
| 14 | 10 A rojo | IOD CCN/Iluminación interna | |
| 15 | 40 A verde | Alimentación de batería del relé del ventilador RAD | |
| 16 | 15 A azul claro | 1GN Run/Acc Encendedor de cigarrillos;
Techo abierto. |
|
| 17 | 10 A rojo | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Relé de contacto ASD PWR Feed |
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Alimentación del amplificador PWR 1 y del amplificador 2 | |
| 20 | 15 A azul claro | Radio con canal IOD | |
| 21 | 10 A rojo | Mod/Sirena en modo LOD Feed | |
| 22 | 10 A rojo | 1GN RUN
Sensor de temperatura; Aire acondicionado; Brújula. |
|
| 23 | 15 A azul claro | POL ASD Alimentación del relé 3 | |
| 24 | 15 A azul claro | Alimentación del techo corredizo | |
| 25 | 10 A rojo | Espejo calefactable | |
| 26 | 15 A azul claro | POL ASD Alimentación del relé 2 | |
| 27 | 10 A rojo | 1GN RUN Solo alimentación ORC | |
| 28 | 10 A rojo | 1GN RUN ORC/OCM Feed | |
| 29 | Calefacción del coche (sin fusible) | ||
| 30 | 20 A amarillo | Asientos calefactables | |
| 31 | 10 A rojo | Control del relé del limpiaparabrisas del faro | |
| 32 | 30 Amp Rosa | POL ASD Control Feed 1 | |
| 33 | 10 A rojo | ABS MOD/J1962 Posición/PCM | |
| 34 | 30 Amp Rosa | Alimentación de la válvula ABS | |
| 35 | 40 A verde | Alimentación de la bomba ABS | |
| 36 | 30 Amp Rosa | Faro;
Control del limpiaparabrisas; Espejo inteligente. |
|
| 37 | 25 Amp Natural | Inversor 110 |
Dodge Caliber – diagrama de fusibles
Año de fabricación: 2009, 2010.
El módulo de alimentación integrado (caja de fusibles) se encuentra en el compartimento del motor, cerca del conjunto del filtro de aire.
Este centro contiene fusibles de cartucho y minifusibles. La etiqueta que identifica cada elemento puede estar impresa en el interior de la tapa.
Asignación de fusibles en el IPM
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Nido | Fusible de cartucho | Minifusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul | Alimentación ECU AWD/4WD | |
| 3 | 10 A rojo | Alimentación del interruptor de freno CHMSL | |
| 4 | 10 A rojo | Alimentación del interruptor de encendido/OCM | |
| 5 | 20 A amarillo | Remolque — si está presente | |
| 6 | 10 A rojo | IOD Sw/Pwr Mir/ Control de dirección Sdar;
Sistema manos libres — si está presente |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Asientos eléctricos — si están presentes | |
| 10 | 20 A amarillo | Bloqueo de alimentación;
Iluminación interior CCN. |
|
| 11 | 15 Amp azul | Prefusible de alimentación | |
| 12 | 20 A amarillo | Ign Run/Acc Inverter | |
| 13 | 20 A amarillo | Pwr Run/Acc Outlet RR;
Lámpara; Encendedor. |
|
| 14 | 10 A rojo | IOD CCN | |
| 15 | 40 A verde | Alimentación de batería del relé del ventilador RAD | |
| 16 | 15 Amp azul | IGN Run/Acc Lámpara;
Techo corredizo; Limpiaparabrisas trasero; ACC Inverter. |
|
| 17 | 10 A rojo | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Relé de contacto ASD PWR Feed |
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Alimentación del amplificador PWR 1 y del amplificador 2 | |
| 20 | 15 Amp azul | Radio con canal IOD | |
| 21 | 10 A rojo | IOD Alimentación Intrus Mod/Sirena — si está presente | |
| 22 | 10 A rojo | IGN RUN Sensor de calor/AC/brújula | |
| 23 | 15 Amp azul | POL ASD Alimentación del relé 3 | |
| 24 | 15 Amp azul | Alimentación del techo corredizo — si está presente | |
| 25 | 10 A rojo | Espejo calefactable — si está presente | |
| 26 | 15 Amp azul | POL ASD Alimentación del relé 2 | |
| 27 | 10 A rojo | IGN RUN Solo alimentación ORC | |
| 28 | 10 A rojo | IGN RUN ORC/OCM Alimentación | |
| 29 | Calefacción del coche (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactable — si está presente | |
| 31 | 10 A rojo | Control del relé del limpiaparabrisas del faro — si está presente | |
| 32 | 30 Amp rosa | POL ASD Control Alimentación 1 | |
| 33 | 10 A rojo | ABS MOD/J1962 Conexión/PCM | |
| 34 | 30 Amp rosa | Alimentación de la válvula ABS | |
| 35 | 40 A verde | Alimentación de la bomba ABS | |
| 36 | 30 Amp rosa | Faro;
Control del limpiaparabrisas; Espejo inteligente — si está presente |
|
| 37 | 25 Amp natural | Calentador de combustible diésel — si está presente |
Dodge Caliber – diagrama de fusibles
Año de fabricación: 2011, 2012.
El módulo de alimentación integrado (caja de fusibles) se encuentra en el compartimento del motor, cerca de la unidad del filtro de aire.
Este centro contiene fusibles de cartucho y minifusibles. La etiqueta de identificación de cada elemento puede estar impresa en el interior de la tapa.
Asignación de fusibles en el IPM
| Nido | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| Nido | Fusible de cartucho | Minifusible | Descripción |
| 1 | Vacío | Vacío | |
| 2 | 15 Amp azul | Unidad de control AWD/4WD | |
| 3 | 10 A rojo | Interruptor de la luz de freno central trasera | |
| 4 | 10 A rojo | Interruptor de encendido;
Módulo de clasificación de ocupantes. |
|
| 5 | 20 A amarillo | Remolque | |
| 6 | 10 A rojo | Espejo eléctrico;
Control del volante; Radio satelital; Teléfono manos libres. |
|
| 7 | 30 A verde | Desactivación de encendido | |
| 8 | 30 A verde | Desactivación de encendido | |
| 9 | 40 A verde | Asientos eléctricos | |
| 10 | 20 A amarillo | Bloqueo de alimentación;
Iluminación interior. |
|
| 11 | 15 Amp azul | Prefusible | |
| 12 | 20 A amarillo | Inversor 115 V CA | |
| 13 | 20 A amarillo | Encendedor | |
| 14 | 10 A rojo | Panel de instrumentos | |
| 15 | 40 A verde | Ventilador del radiador | |
| 16 | 15 Amp azul | Luz de techo;
Techo corredizo; Motor del limpiaparabrisas trasero. |
|
| 17 | 10 A rojo | Módulo de control inalámbrico | |
| 18 | 40 A verde | Relé de desactivación automática |
| Cabeza | Fusible de cartucho | Minifusible | Descripción |
|---|---|---|---|
| 19 | 20 A amarillo | Amplificadores de radio | |
| 20 | 15 Amp azul | Radio | |
| 21 | 10 A rojo | Módulo de alarma/sirena — si está presente | |
| 22 | 10 A rojo | Calefacción, aire acondicionado/brújula | |
| 23 | 15 Amp azul | Relé de desactivación automática | |
| 24 | 15 Amp azul | Alimentación del techo corredizo | |
| 25 | 10 A rojo | Espejo calefactable — si está presente | |
| 26 | 15 Amp azul | Relé de desactivación automática | |
| 27 | 10 A rojo | Módulo de control del airbag | |
| 28 | 10 A rojo | Módulo de control del airbag/módulo de clasificación de ocupantes | |
| 29 | Coche caliente (sin fusible) | ||
| 30 | 20 A amarillo | Asiento calefactable — si está presente | |
| 31 | 10 A rojo | Boquilla rociadora del faro — según el equipamiento | |
| 32 | 30 Amp rosa | Relé de desactivación automática | |
| 33 | 10 A rojo | Conexión J1962/módulo de control del sistema de transmisión | |
| 34 | 30 Amp rosa | Válvula de cierre del freno | |
| 35 | 40 A verde | Bomba de bloqueo de freno | |
| 36 | 30 Amp rosa | Faro;
Control de la boquilla rociadora; Espejo inteligente — si está presente. |
|
| 37 | 25 Amp natural | Calentador de aceite diésel — si está presente |
Acerca del Dodge Caliber (2006-2012)
El Dodge Caliber, fabricado entre 2006 y 2012, es un crossover compacto que se caracteriza por su diseño robusto y practicidad. Este modelo ofrecía varias opciones de motor, incluyendo motores de cuatro cilindros con una cilindrada de 1.8 a 2.4 litros, que proporcionaban un rendimiento equilibrado y un consumo de combustible eficiente. El interior del vehículo fue diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para pasajeros y equipaje. El Dodge Caliber fue popular por su versatilidad y capacidad para adaptarse a las diversas necesidades de los conductores.
Diagrama de la caja de fusibles del Dodge Caliber
Esta página muestra el diagrama de la caja de fusibles del Dodge Caliber, que es crucial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles suele estar ubicada debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es esencial para un mantenimiento adecuado. Utilice siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento importante para la seguridad y fiabilidad de su vehículo.
