Dodge Charger (2005-2010) – caja de fusibles
Diagrama de fusibles y relés – Dodge Charger
Se aplica a vehículos nuevos en los años:
2005, 2006, 2007, 2008, 2009, 2010.

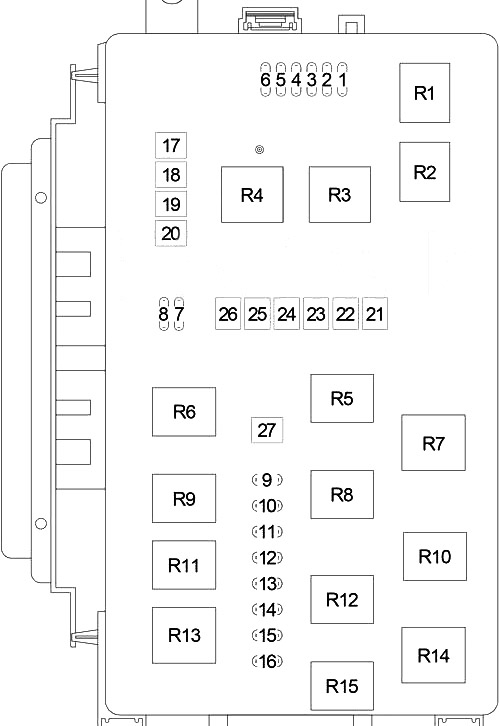

Diagrama de la caja de fusibles del compartimento del motor
El centro de distribución de energía se encuentra en el compartimento del motor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 | HID: Lámpara de descarga de alta intensidad del lado izquierdo |
| 2 | 20 | HID: Lámpara de descarga de alta intensidad del lado derecho |
| 3 | 15 | Relé de pedales ajustables (sin memoria) |
| 4 | 20 | Relé de bocina, módulo de control frontal, embrague del compresor del aire acondicionado (gasolina) |
| 5 | 20 | HID: Relé del limpiaparabrisas del faro |
| 20 | Cluster (2005) | |
| 20 | Policía: Lámpara bajo el capó | |
| 6 | 15 | Módulo de control frontal |
| 7 | 20 | Luz antiniebla delantera, módulo de control frontal |
| 8 | 15 | Relé de luces de posición (faros/intermitentes delanteros, luces laterales delanteras/traseras, luces de matrícula, luces traseras/de freno o luces traseras/de freno/de posición), módulo de control frontal |
| 9 | 15 | Módulo de control frontal |
| 10 | 5 | Módulo de control de la transmisión, relé de arranque, módulo de control del motor (diésel) |
| 11 | 15 | SRT8: Módulo de control de la transmisión |
| 20 | excepto SRT8: Módulo de control de la transmisión | |
| 12 | – | – |
| 13 | – | – |
| 14 | 20 | SRT8: Módulo de control de la transmisión |
| 25 | excepto SRT8: Módulo de control de la transmisión | |
| 20 | 2005: Módulo de control de la transmisión | |
| 25 | Diésel: Módulo de control del motor, relé PTC n.º 1, relé PTC n.º 2, relé PTC n.º 3 | |
| 15 | 25 | Gasolina (excepto SRT8): Inyector de combustible, bobina de encendido, condensador de encendido, solenoide de válvula de derivación (3,5 l) |
| 20 | 2005: Inyector de combustible, bobina de encendido, condensador de encendido | |
| 20 | SRT8: Inyector de combustible, bobina de encendido, condensador de encendido | |
| 25 | Diésel: Módulo de control del motor, módulo de bujías incandescentes, sensor de oxígeno, servomotor de admisión, calentador del depósito de aceite, válvula EGR, servomotor de presión de sobrealimentación, embrague del compresor del aire acondicionado, relé de la bomba de combustible, | |
| 16 | 15 | Diésel: Módulo de control del motor |
| 20 | 2005: Módulo de control de la transmisión |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 30 | ABS |
| 18 | 30 | Relé de encendido/apagado de limpiaparabrisas |
| 19 | 50 | Relé del ventilador del radiador (alto), relé de control del ventilador del radiador (alto/bajo), módulo de control frontal |
| 20 | 20 | Relé del motor de arranque |
| 21 | 50 | ABS |
| 22 | 40 | Relé de control del ventilador del radiador, embrague del compresor del aire acondicionado |
| 23 | 50 | HID: Relé de lámpara de descarga de alta intensidad (fusible (vano motore): “1”, “2”) |
| 24 | 60 | AWD/SRT/Diésel: Ventilador del radiador |
| 25 | 30 | Módulo de control frontal |
| 26 | 20 | RLE: Relé de control de la transmisión |
| 20 | Diésel: Relé del embrague del compresor del aire acondicionado | |
| 27 | 30 | Módulo de control frontal |
| R1 | Bocina | |
| R2 | Gasolina: Embrague del compresor del aire acondicionado | |
| R3 | Control del ventilador del radiador (alto/bajo) | |
| R4 | Ventilador del radiador (alto) | |
| R5 | Encendido/apagado de limpiaparabrisas | |
| R6 | RLE: Control de la transmisión | |
| R7 | Control del ventilador del radiador | |
| R8 | Limpiaparabrisas Alto/Bajo | |
| R9 | Motor de arranque | |
| R10 | Pedales ajustables (sin memoria) | |
| R11 | Luz de estacionamiento | |
| R12 | Luz antiniebla delantera | |
| R13 | Desactivación automática | |
| R14 | Relé de descarga de alta intensidad | |
| R15 | – | |

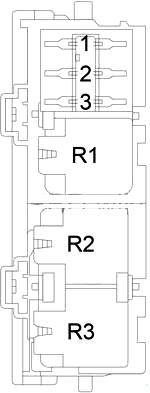

Caja de fusibles (diésel)
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 50 | Relé PTC n.º 1 |
| 2 | 50 | Relé PTC n.º 2 |
| 3 | 50 | Relé PTC n.º 3 |
| R1 | PTC n.º 3 | |
| R2 | PTC n.º 2 | |
| R3 | PTC n.º 1 | |
Acerca del Dodge Charger (2005-2010)
El Dodge Charger de 2005 a 2010 es un icónico sedán americano que combina un aspecto deportivo con potentes motores. Este modelo es conocido por su robusta construcción y su diseño agresivo, que llama la atención a primera vista. El Charger ofrece varias opciones de motor, incluido el popular HEMI V8 de 5.7 litros, que proporciona un rendimiento y una dinámica impresionantes. El interior del vehículo es espacioso y cómodo, lo que lo convierte en una opción ideal para quienes buscan una combinación de estilo y practicidad. Gracias a sus características de conducción e innovaciones técnicas, el Dodge Charger se ha ganado el corazón de muchos entusiastas del automóvil.
Diagrama de la caja de fusibles del Dodge Charger
Esta página muestra el diagrama de la caja de fusibles del Dodge Charger, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. En un Dodge Charger típico, la caja de fusibles se encuentra debajo del capó y otra está ubicada en el interior, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante prestarle atención y mantenerla en buen estado.
