Dodge Charger (LX) 6G
En 2005 para el año modelo 2006 en una nueva forma. Años de producción 2007, 2008, 2009, 2010
Caja de fusibles del compartimento del motor

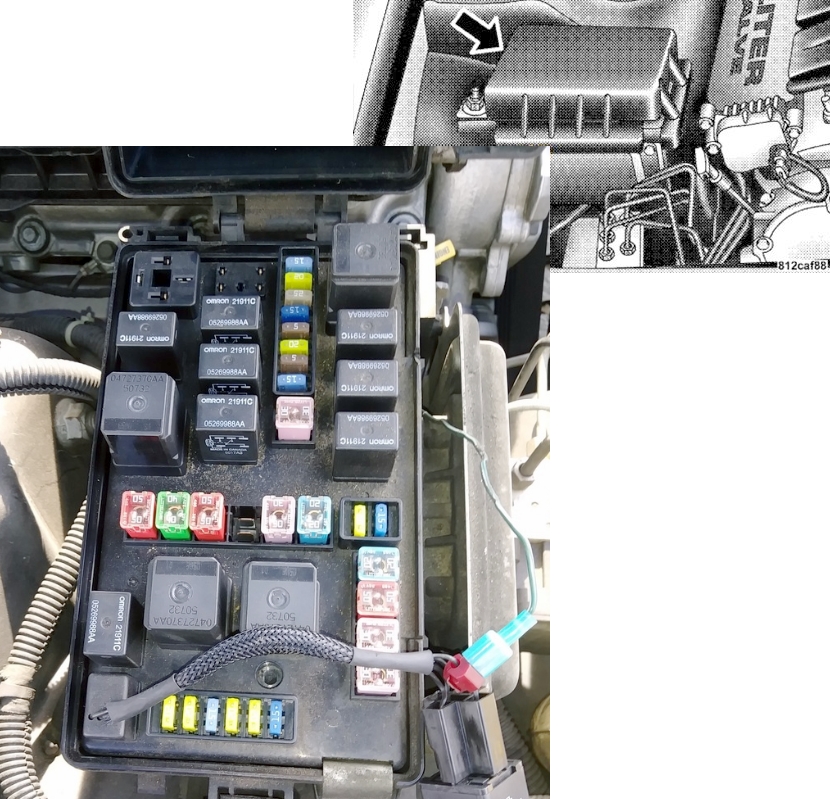

Tipo 1
2006, 2007

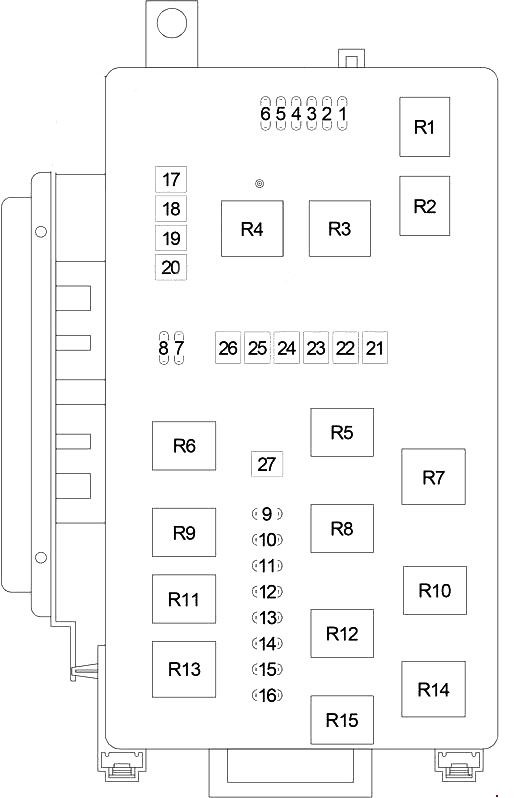

Diagrama
Función
| 1 | — |
| 2 | — |
| 3 | Pedales ajustables 15A – si están incluidos |
| 4 | Embrague AC/Bocina 20A |
| 5 | — |
| 6 | Módulo de control delantero 15A (FCM) |
| 7 | Faros antiniebla 20A – si están incluidos |
| 8 | Faros 15A – Licencia. Estacionamiento. Intermitente. Detener. Curva |
| 9 | Módulo de control delantero 15A (FCM) |
| 10 | Módulo de control del sistema de propulsión 5A (PCM)/Motor de arranque |
| 11 | Módulo de apagado automático 25A/Control del sistema de propulsión (PCM) |
| 12 | — |
| 13 | — |
| 14 | Módulo de control del sistema de propulsión 25A (PCM) |
| 15 | Inyectores 20A. Bobinas de encendido |
| 16 | — |
| 17 | Válvulas del sistema antibloqueo (ABS) 30A – si están incluidas/Módulo de control del sistema de propulsión (PCM) |
| 18 | Cepillo/rociador del parabrisas 30A |
| 19 | Ventilador del radiador 50A |
| 20 | Motor de arranque 20A |
| 21 | Motor de la bomba del sistema antibloqueo (ABS) 50A – si está incluido |
| 22 | Embrague AC/ventilador del radiador alto-bajo 40A |
| 23 | — |
| 24 | Ventilador del radiador 60A – AWD |
| 25 | Módulo de control delantero 30A (FCM) |
| 26 | Transmisión 20A – RLE |
| 27 | Módulo de control delantero 30A (FCM) |
| Relé | |
| R1 | Bocina |
| R2 | Embrague del compresor del aire acondicionado |
| R3 | Control del ventilador del radiador (alto/bajo) |
| R4 | Ventilador del radiador (alto) |
| R5 | Encendido/apagado de los limpiaparabrisas |
| R6 | Control de la transmisión |
| R7 | Control del ventilador del radiador |
| R8 | Limpiaparabrisas alto/bajo |
| R9 | Motor de arranque |
| R10 | Pedales ajustables |
| R11 | Luz de estacionamiento |
| R12 | Faro antiniebla delantero |
| R13 | Apagado automático |
| R14 | Relé de descarga de alta intensidad |
| R15 | No utilizado |

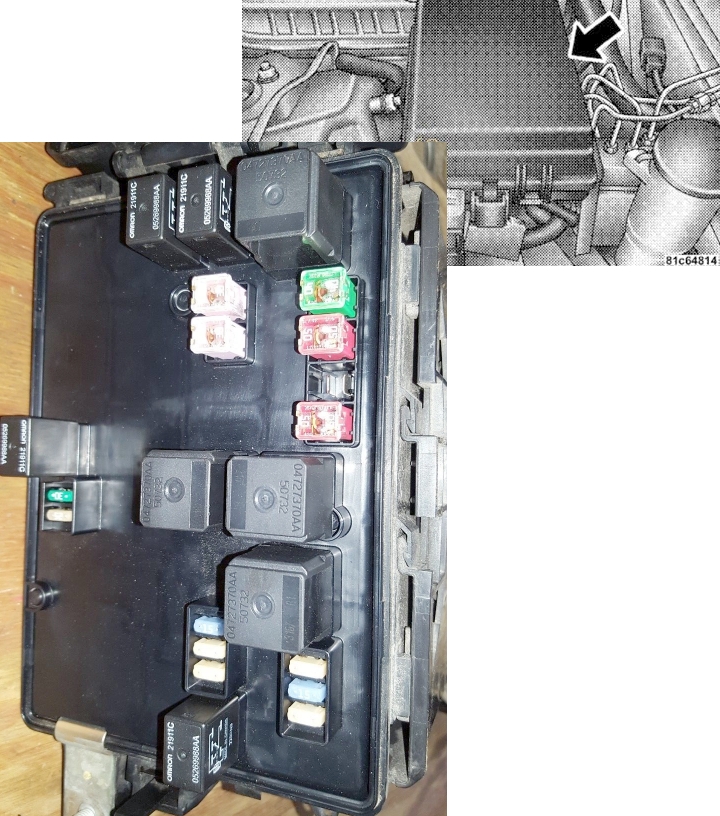

Tipo 2

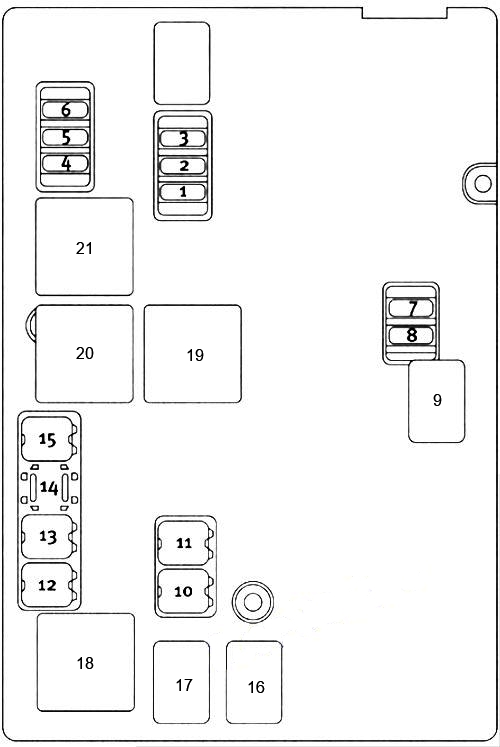

Diagrama
Designación
| 1 | Rociador del compartimento del motor 15A |
| 2 | Módulo de control del sistema de propulsión 25A (PCM) |
| 3 | Encendido/Arranque 25A |
| 4 | Alternador/Electroimán EGR 25A |
| 5 | PCM diésel 15A – si está incluido |
| 6 | Bobinas de encendido/bombas/válvula de derivación 25A |
| 7 | Rociador de faros 25A – si está incluido |
| 8 | Motor de arranque 25A |
| 9 | Relé del motor de arranque |
| 10 | Limpiaparabrisas del parabrisas 30A |
| 11 | Válvulas del sistema antibloqueo (ABS) 30A — si están incluidas |
| 12 | Ventilador del radiador 40A |
| 13 | Motor de la bomba del sistema antibloqueo (ABS) 50A – según el equipamiento |
| 14 | Ventilador del radiador 60A |
| 15 | Ventilador del radiador 50A |
| 16 | Relé de encendido/apagado del limpiaparabrisas |
| 17 | Relé del limpiaparabrisas alto/bajo |
| 18 | Relé de control de calefacción del radiador |
| 19 | Relé de control de calefacción del radiador (bajo) |
| 20 | Relé de control de calefacción del radiador (alto) |
| 21 | Relé de apagado automático |
| 22 | Relé de arranque / encendido |
Caja de fusibles del maletero

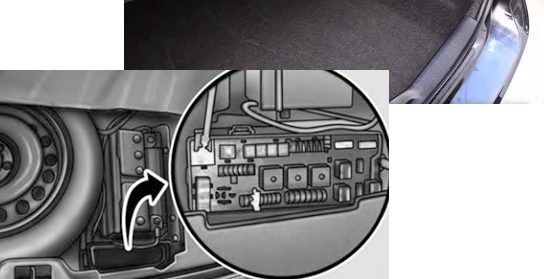

Instalada junto a la batería.

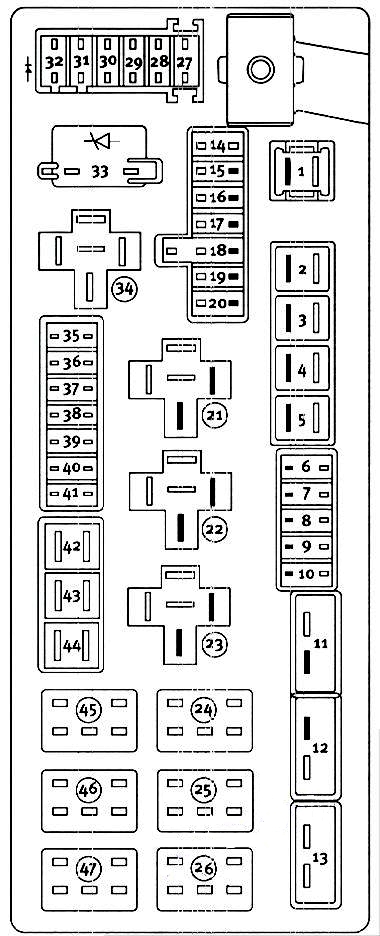

Diagrama
Componentes protegidos
| 1 | 60A Consumo después de apagar el encendido (IOD) (En el compartimento 1 del centro de distribución de energía trasero se encuentra un fusible IOD negro necesario para el mantenimiento del vehículo durante el montaje. El componente de repuesto para el servicio es un fusible de cartucho amarillo de 60 A). |
| 2 | Módulo de alimentación integrado 40A (IPM) |
| 3 | — |
| 4 | Módulo de alimentación integrado 40A (IPM) |
| 5 | Asientos calefactables 30A – si están incluidos |
| 6 | Bomba de combustible 20A |
| 7 | Asientos traseros calefactables 15A – si están incluidos |
| 8 | Conector de diagnóstico 15A (DLC)/Módulo de control inalámbrico (WCM)/Interruptor de encendido inalámbrico (WIN) |
| 9 | Prefusible 20A |
| 10 | — |
| 11 | 25A Herramienta e interruptor del asiento del conductor (si está incluido) (los compartimentos 11, 12 y 13 contienen fusibles (interruptores) de reinicio automático que solo pueden ser reparados por un distribuidor autorizado) |
| 12 | 25A Interruptor del asiento del pasajero (si está incluido) (los compartimentos 11, 12 y 13 contienen fusibles (interruptores) de reinicio automático que solo pueden ser reparados por un distribuidor autorizado) |
| 13 | 25A Módulos de puerta, control de ventanas del conductor y control de ventanas del pasajero (los compartimentos 11, 12 y 13 contienen fusibles (interruptores) de reinicio automático que solo pueden ser reparados por un distribuidor autorizado) |
| 14 | Módulo de control/clúster/seguridad de calefacción AC 10A – si está incluido |
| 15 | Módulo de freno de remolque 20A – si está incluido |
| 16 | Toma de corriente trasera 20A (Magnum) |
| 17 | Clúster 20A |
| 18 | Toma de corriente opcional 20A |
| 19 | Luces de freno 10A |
| 20 | — |
| 21 | Modo alterno |
| 22 | Relé del calentador de la ventana trasera |
| 23 | Retardo del relé de accesorios |
| 24 | Relé de transmisión |
| 25 | Relé de luces antiniebla traseras |
| 26 | Relé del limpiaparabrisas trasero |
| 27 | Controlador de inmovilización de pasajeros 10A (ORC) |
| 28 | Encendido 10A, control de calefacción AC/faros/interruptor de retención de pasajeros (ORC) |
| 29 | Panel de instrumentos 5A/programa electrónico de estabilidad (ESP) – según el equipamiento/módulo de control del sistema de propulsión (PCM)/interruptor de FAROS STOP |
| 30 | Módulos de puerta 10A / espejos calefactables / módulo de control del sistema de dirección (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Módulo de antena 5A – si está incluido/espejos calefactables |
| 36 | Kit manos libres 20A — si está incluido/pantalla de video — si está incluida/radio |
| 37 | Transmisión 15A |
| 38 | Receptor de luz de carga/satélite de video 10A (SDARS) – si está incluido/Módulo de información del vehículo – si está incluido |
| 39 | Espejos calefactables 10A – si están incluidos |
| 40 | Espejo interior automático 5A – si está incluido/asientos calefactables – si están incluidos/kit de interruptores |
| 41 | Control de calefacción AC 10A/faros/asistencia de estacionamiento – según el equipamiento/monitoreo de presión de neumáticos – según el equipamiento |
| 42 | Motor del ventilador delantero 30A |
| 43 | Desempañador de la ventana trasera 30A |
| 44 | Amplificador 20 A — si está incluido/techo corredizo — si está incluido |
| 45 | Activación de la luz del relé |
| 46 | Relé de la bomba de combustible |
| 47 | Relé de asientos traseros calefactables |
Los fusibles del encendedor de cigarrillos (tomas de corriente) son los fusibles n.º 9 (toma de corriente de la consola) y n.º 18 (toma opcional)
