Dodge RAM 1500, 2500, 3500 (1994-2018) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles de la Dodge RAM 1500, 2500, 3500 (1994–2018), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Dodge RAM 1500, 2500, 3500
Aplica a vehículos nuevos en los años:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Caja de fusibles del salpicadero
Los fusibles se encuentran en el lado izquierdo del salpicadero.

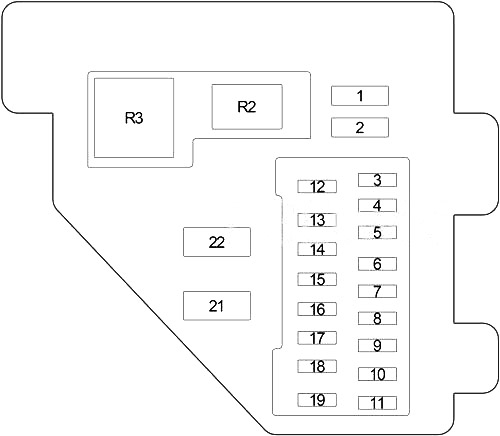

Diagrama 1994-1997
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 | 1996-1997: Toma de corriente |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 20 | Encendedor de cigarrillos, toma de corriente (1994-1995) |
| 6 | 15 | 1994-1995: Intermitentes |
| 20 | 1996-1997: Intermitentes | |
| 7 | 10 | 1994-1995: Radios |
| 15 | 1996-1997: Radios | |
| 8 | 20 | Módulo de control de limpiaparabrisas intermitentes, entrada remota sin llave (1996-1997), interruptor de limpiaparabrisas intermitentes, motor de limpiaparabrisas, embrague del aire acondicionado (Diésel (1994-1995)) |
| 9 | 10 | Relé de la bomba de combustible, relé del embrague del compresor del aire acondicionado, relé de apagado automático, solenoide de sobremarcha de la transmisión, solenoide EGR, módulo de control del tren motriz (PCM), módulo de encendido, relé del solenoide de desactivación de combustible de alta presión (solo modelos CNG), solenoide EGR (solo modelos CNG), solenoide de desactivación de combustible, relé del sistema de calentamiento de aire de admisión, conector de diagnóstico, relé de apagado automático, válvula solenoide EVAP/purga de ciclo de trabajo |
| 10 | 2 | 1994-1995: Control de velocidad del vehículo |
| 11 | 10 | Interruptor de sobremarcha, módulo de zumbador, consola superior |
| 12 | 15 | Módulo de diagnóstico de airbag, panel de instrumentos, centro de mensajes, luces indicadoras de espera para arrancar diésel y agua en el combustible. |
| 13 | 5 | Iluminación, interruptor de luces antiniebla, interruptor de sobremarcha, panel de instrumentos, control de calefacción del aire acondicionado, consola de techo, radio |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 20 | 1994-1995: Módulo RWAL y ABS |
| 20 | 1996-1997: Control de frenos antibloqueo, relé del motor de la bomba ABS, relé de la luz de advertencia ABS, sensor de vacío | |
| 15 | 15 | Espejo automático día/noche, luces de marcha atrás (interruptor de posición de estacionamiento/neutral (A/T), interruptor de luces de marcha atrás (M/T), luces de circulación diurna |
| 16 | 15 | Módulo de diagnóstico de airbag |
| 17 | 15 | Consumo después de apagar el encendido, memoria del reloj, lámpara debajo del capó, interruptor del espejo eléctrico, relé de retardo de tiempo, módulo de señal de pitido, conector de enlace de datos, relé de filtro de radio, interruptor de luz de guantera, radio |
| 18 | 15 | 1994-1995: Luces de estacionamiento |
| 15 | 1996-1997: Interruptor de faros, radio, consola superior, relé de luces antiniebla | |
| 19 | 20 | Cerraduras eléctricas de puertas |
| 20 | 15 | Luces de freno, módulo de control del sistema antibloqueo (1996-1997) |
| 21 | – | – |
| 22 | 30 | Motor del ventilador |
| CB1 | 30 | Interruptor automático: Ventanas eléctricas |
| CB2 | 30 | Interruptor de circuito: Tomas de corriente |
| R1 | Retraso | |
| R2 | Luz de advertencia de peligro | |
| R3 | Activar señal de advertencia | |
Diagrama 1998-2001
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | Relé de asiento calefactable, unidad de tiempo central |
| 2 | 10 | Relé del motor del ventilador, selector de temperatura de calefacción del aire acondicionado, actuador de puerta mezcladora, interruptor de asiento calefactable del conductor, interruptor de asiento calefactable del pasajero, interruptor de espejo calefactable |
| 3 | 10 | Módulo de control antibloqueo (ABS) |
| 4 | 10 | Relé de filtro de radio |
| 5 | 5 | Radio, salpicadero, control de calefacción del aire acondicionado, luz de guantera, luz de cenicero, interruptor de asiento calefactable del conductor, interruptor de asiento calefactable del pasajero |
| 6 | 25 | Interruptor de limpiaparabrisas intermitente, unidad de tiempo central, bomba de lavaparabrisas, motor de limpiaparabrisas, relé del motor de limpiaparabrisas |
| 7 | 10 | Interruptor de posición de estacionamiento/neutral (PNP) (A/T), interruptor de luces de marcha atrás (M/T), módulo de luces de circulación diurna |
| 8 | 10 | Radio |
| 9 | 10 | Módulo de control del tren motriz, relé de la bomba de combustible (gasolina), módulo de control del motor (diésel) |
| 10 | 10 | Indicador combinado |
| 11 | 10 | Espejo automático día/noche, consola superior, unidad de tiempo central, solenoide EVAP/purga, relé de calentamiento de combustible (diésel), embrague del compresor del aire acondicionado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 10 | Interruptor del espejo eléctrico, luz de techo, luz del maletero, conector de enlace de datos, radio, luz e interruptor de guantera, consola superior, luz debajo del capó, cubierta izquierda/luz, cubierta derecha/luz |
| 13 | 10 | Interruptor de ventana/cerradura de puerta del conductor, interruptor de ventana/cerradura de puerta del pasajero, módulo de tiempo central |
| 14 | 10 | Grupo |
| 15 | 20 | Encendedor de cigarrillos |
| 16 | – | – |
| 17 | 10 | Grupo |
| 18 | 10 | Módulo de control de airbag |
| 19 | 10 | Módulo de control de airbag, interruptor/activador de airbag del pasajero |
| 20 | 20 | Interruptor de circuito: interruptor de ventana/cerradura de puerta del conductor, interruptor de ventana/cerradura de puerta del pasajero |
| 21 | 20 | Interruptor de circuito: interruptor de asiento eléctrico del conductor, interruptor de asiento eléctrico del pasajero |
| R1 | Indicador combinado | |
| R2 | Asiento calefactable | |
Caja de fusibles del compartimento del motor
Diagrama 1994-1997
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 50 | Centro de distribución de energía, bloque de fusibles |
| 2 | 40 | Bloque de fusibles, interruptor de encendido, relé del motor de arranque de encendido |
| 3 | 40 | Interruptor de encendido, bloque de fusibles |
| 4 | 30 | Relé de apagado automático, sensores de oxígeno, módulo de control del sistema de propulsión (PCM), inyectores de combustible, bobinas de encendido, módulo de control EGR |
| 5 | 20 | 1994-1995: Bomba de combustible |
| 40 | 1996-1997: Relé del motor de la bomba ABS, unidad de control hidráulico, módulo de control de frenos antibloqueo y válvula antibloqueo de rueda trasera | |
| 6 | 30 | 1994-1995: Luces del remolque |
| 40 | 1996-1997: Módulo de luces de circulación diurna, bloque de fusibles, interruptor de faros, interruptor de atenuación de faros | |
| 7 | 40 | 1994-1995: Stop/faro delantero |
| 1996-1997: Seguridad electrónica de frenos, relé de remolque, conector de remolque | ||
| 8 | 40 | 1994-1995: Bomba ABS |
| 20 | 1996-1997: Relé de la bomba de combustible, relé de control de la transmisión, módulo de control del sistema de propulsión, módulo de la bomba de combustible, grupo de solenoides de la transmisión | |
| 9 | 15 | 1996-1997: Relé de faros antiniebla, interruptor de faros antiniebla |
| 10 | 20 | Embrague del compresor del aire acondicionado, relé de la bocina |
| 11 | 15 | 1994-1995: Luz de advertencia |
| 20 | 1996-1997: Luz de advertencia |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 120 | Generador |
| R1 | Sistema antibloqueo / doble tanque 3 | |
| R2 | Arranque | |
| R3 | 1994-1995: Luz de advertencia ABS | |
| 1996-1997: Apagado automático | ||
| R4 | Bomba de combustible | |
| R5 | 1994-1995: Luces del remolque | |
| 1996-1997: Luz antiniebla (nº 1) / Doble tanque 1 | ||
| R6 | 1994-1995: Bocina | |
| 1996-1997: Luz antiniebla (nº 2) / Doble tanque 2 | ||
| R7 | 1994-1995: Embrague del aire acondicionado | |
| 1996-1997: Luz de advertencia ABS | ||
| R8 | 1994-1995: Apagado automático | |
| 1996-1997: Remolque | ||
| R9 | 1996-1997: Bocina | |
| R10 | 1996-1997: Embrague del aire acondicionado | |
| R11 | 1996-1997: Control de la transmisión | |

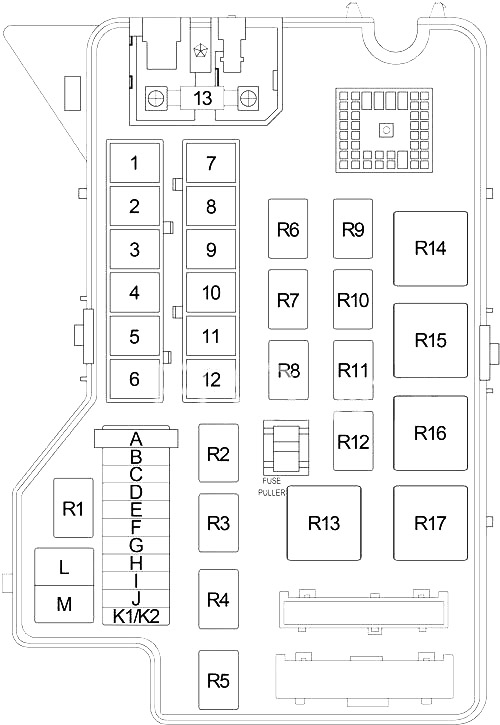

Diagrama 1998-2001
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 50 | Bloque de conexión ((cabina) Fusibles: “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | Encendido |
| 3 | 20 | Gasolina: Módulo de control del sistema de propulsión, relé de la bomba de combustible |
| 20 | Diésel: módulo de control del motor, módulo de control del sistema de propulsión, relé de la bomba de combustible, | |
| 4 | 20 | Bloque de conexión (señal combinada (cabina)) |
| 5 | 20 | Interruptor de luces de freno, protección de freno eléctrico, luz de freno central alta, interruptor de intermitentes/luces de emergencia |
| 6 | 30 | Relé de apagado automático, inyector, bobina de encendido, condensador, sensor de oxígeno, sensor de oxígeno detrás del relé, módulo de control del sistema de propulsión |
| 7 | 40 | Relé de calentamiento de combustible |
| 8 | 40 | Conector de remolque, freno eléctrico, relé de remolque |
| 9 | 30 | Relé del motor de arranque |
| 10 | 50 | Encendido |
| 11 | 40 | Módulo de control antibloqueo (ABS) |
| 12 | 40 | Relé del motor del ventilador |
| 13 | 140 | Generador |
| A | – | – |
| B | 15 | Luz exterior derecha |
| C | 15 | Luz exterior izquierda |
| D | – | – |
| E | 15 | Luz izquierda, luz derecha, relé cuádruple de luces altas |
| F | 20 | Interruptor de luces |
| G | 15 | Relé de seguridad, módulo de luces de circulación diurna, relé de luces antiniebla, interruptor selector de faros, luz de tablero izquierda, luz de tablero derecha |
| H | 20 | Relé de la bocina, módulo de tiempo central, resorte de carga |
| Número | Amperios [A] | Descripción |
|---|---|---|
| I | 20 | Relé de control de la transmisión |
| J | 10 | Embrague del compresor del aire acondicionado |
| K1 | 15 | |
| K2 | 15 | |
| L | 20 | Toma de corriente |
| M | – | – |
| R1 | Bomba de combustible | |
| R2 | – | |
| R3 | Bocina | |
| R4 | Luces altas cuádruples | |
| R5 | Luz antiniebla | |
| R6 | Sensor de oxígeno — trasero | |
| R7 | Motor del limpiaparabrisas | |
| R8 | Seguridad | |
| R9 | ASD | |
| R10 | Embrague del compresor del aire acondicionado | |
| R11 | – | |
| R12 | Control de la transmisión | |
| R13 | – | |
| R14 | Calentador de combustible | |
| R15 | Arranque | |
| R16 | Motor del ventilador | |
| R17 | Remolque | |
Diagrama de fusibles y relés – Dodge RAM 100, 150, 250, 350
Aplica a vehículos nuevos en los años:
2002, 2003, 2004, 2005.
Diagrama de la caja de fusibles del compartimento del motor
Su vehículo está equipado con una caja de fusibles y relés ubicada en el compartimento del motor cerca de la batería. En la parte inferior de la tapa hay una etiqueta que identifica cada elemento.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 40 | 2002-2004: Conector de remolque (2002-2003), dispositivo de freno eléctrico |
| 30 | 2005: Suministro de freno eléctrico | |
| 2 | 30 | Gasolina: Relé de apagado automático |
| 3 | 30 | Interruptor de encendido (Arranque A38 (módulo de alimentación integrado)) |
| 4 | 40 | Interruptor de encendido (Arranque C1 (motor del ventilador)) |
| 5 | 40 | 2002-2004: Relé de control de la transmisión |
| 20 | 2005: Relé de control de la transmisión, solenoide de bloqueo de marcha atrás (SRT (transmisión manual)) | |
| 6 | 40 | Controlador ABS (ABS (AWAL/RWAL)) |
| 7 | 50 | Interruptor de asiento eléctrico – conductor, interruptor de asiento eléctrico – pasajero, interruptor lumbar del pasajero (2002-2004 – cabina estándar) |
| 8 | 30 | Relé de limpiaparabrisas alto/bajo, relé de encendido/apagado de limpiaparabrisas |
| 9 | 40 | Interruptor de encendido (Arranque ACC F1 (interruptor automático (25A): Ventana eléctrica)) |
| 10 | 40 | Interruptor de encendido (Arranque ACC A31) |
| 11 | 30 | Módulo de control delantero |
| 12 | – | 2002: – |
| 30 | 2003-2005 (gasolina): Relé del ventilador del condensador | |
| 40 | 2003-2005 (diésel): Relé del calentador de combustible | |
| 13 | 30 | Módulo de control delantero |
| 14 | 30 | Relé del motor de arranque |
| 15 | 50 | Relé de luz de posición |
| 16 | 10 | Relé del embrague del compresor del aire acondicionado |
| 17 | 15 | 2002-2004: Luz e interruptor de guantera (2002-2003), módulo de puerta del conductor (2002-2003 (excepto base)), brújula / mini ordenador de a bordo (excepto base), luz de techo (2002-2003), lámpara de mapa/lectura superior (2002-2003 (excepto base)), luz de freno central superior (2002-2003), luz de carga (2002-2003), relé de la bomba de combustible (2003-2004), módulo inmovilizador de llave Sentry (2004) |
| 20 | 2005 (gasolina): Relé de la bomba de combustible | |
| 18 | 15 | Panel de instrumentos, luz debajo del capó, conector de interfaz de datos, radio |
| 19 | 10 | 2002-2003: Módulo inmovilizador de llave Sentry, módulo de control del sistema de tracción |
| 20 | 2004-2005: Conector de remolque | |
| 20 | 25 | Interruptor de encendido (Marcha-Arranque A21, Arranque A41, Apagado-Marcha-Arranque A51 (panel de instrumentos, módulo de control del sistema de tracción, módulo de alimentación integrado, botón de arranque) |
| 21 | 20 | Amplificador de sonido |
| 22 | 20 | Grupo |
| 23 | – | 2002-2003: – |
| 15 | 2004-2005: Módulo de control del sistema de tracción, módulo electrónico de ventilación, módulo inmovilizador de llave Sentry | |
| 24 | 15 | Interruptor de luz de freno |
| 25 | 20 | En el punto de alimentación – consola |
| 26 | 25 | 2002-2003: Interruptor selector de caja de fusibles |
| 25 | 2004-2005: Relé del desempañador de la ventana trasera | |
| 27 | 15 | Relé de espejo calefactable |
| 28 | 10 | Panel de instrumentos, brújula / mini ordenador de a bordo (excepto base), espejo automático día/noche (excepto base), interruptor de cerradura de puerta – pasajero (excepto base) |
| 29 | 20 | Encendedor, toma de corriente trasera (SRT) |
| 30 | – | 2002-2004: – |
| 30 | 2005 (Off Road): Interruptor de bloqueo del embrague, módulo de control del sistema de tracción | |
| 31 | – | – |
| 32 | 10 | Luz de señal de parada/posición – delantera derecha, luz de intermitente trasera/freno – derecha, luz de matrícula – derecha, luz central Bazel, luz de gálibo, luz de guardabarros |
| 33 | 20 | Conector de remolque, conector de remolque adicional (Heavy Duty) |
| 34 | 10 | Luz de intermitente de parada – delantera izquierda, luz de intermitente trasera/freno – izquierda, luz de matrícula – izquierda (+derecha), luz de pilar de puerta trasera, luz de guardabarros |
| 35 | 10 | Controlador antibloqueo (ABS) |
| 36 | 10 | Control de calefacción y aire acondicionado, actuador del ventilador del radiador (diésel (2004-2005)), válvula solenoide Wastegate (diésel (2005)) |
| 37 | – | – |
| 38 | 15 | Sensor de flujo de transmisión (transmisión automática), grupo de solenoides de transmisión/TRS, interruptor de luz de freno (transmisión manual) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 39 | 25 | 2002: Relé del ventilador del condensador |
| – | 2003-2004: – | |
| 20 | 2005 (Diésel): Relé de la bomba de combustible | |
| 40 | 15 | Relé de pedal ajustable |
| 41 | 15 | Relé de luces antiniebla |
| 42 | 20 | En el punto de alimentación – consola |
| 43 | 25 | Módulo de control de la caja de fusibles, amplificador de subwoofer (SRT), módulo de control del sistema de tracción (Off Road) |
| 44 | 20 | 2002: Relé de la bomba de combustible |
| – | 2003-2005 (gasolina: – | |
| 45 | 20 | Relé de la bocina |
| 46 | 15 | Relé de intermitente izquierdo del remolque |
| 47 | 15 | Relé de intermitente derecho del remolque |
| 48 | 20 | Módulo de asiento calefactable, interruptor de bloqueo de ventana/puerta – conductor (2005) |
| 49 | 20 | California: Relé del sensor de oxígeno en el flujo |
| 20 | 2005 (SRT): Relé del sensor de oxígeno en el flujo, sensor de oxígeno – delantero izquierdo/derecho | |
| 50 | 10 | Válvula solenoide de purga EVAP (2002-2003, 2005 SRT), módulo de control delantero (2002), módulo de control del sistema de tracción (2005), interruptor de luz de parada (2005 – 5,7 l), interruptor de luz de freno (2004), módulo inmovilizador de llave Sentry (2004 -2005), módulo de control del motor (Diésel (2003-2005)), módulo de control del sistema de tracción (gasolina (2004-2005)) |
| 51 | 20 | Luz debajo del capó, conector de interfaz de datos, radio, panel de instrumentos |
| 52 | 20 | 2002-2004: Módulo de control de airbag |
| 15 | 2005: Módulo de control de dispositivos de retención de pasajeros | |
| 53 | 20 | 2002-2004: Módulo de control de airbag, interruptor de encendido/apagado de airbag del pasajero |
| 15 | 2005: Módulo de control de dispositivos de retención de pasajeros, interruptor/activador de airbag del pasajero | |
| R1 | 2002-2004: Reserva | |
| 2005 (Diésel): Bomba de combustible | ||
| R2 | 2002-2003: Ventilador del condensador | |
| 2004-2005: Reserva | ||
| R3 | Luz antiniebla | |
| R4 | Gasolina: Apagado automático | |
| R5 | Pedal ajustable | |
| R6 | Gasolina: bomba de combustible | |
| R7 | Embrague del compresor del aire acondicionado | |
| R8 | Control de la transmisión | |
| R9 | Reserva | |
| R10 | 2002-2004 (California): Sensor de oxígeno después del catalizador | |
| 2005 (SRT): Sensor de oxígeno después del catalizador | ||
| R11 | Reserva | |
| R12 | Limpiaparabrisas Alto/Bajo | |
| R13 | Encendido/apagado de limpiaparabrisas | |
| R14 | Motor de arranque | |
| R15 | 2002-2003: Reserva | |
| 2004-2005 (gasolina): Ventilador del condensador | ||
| 2004-2005 (Diésel): Calentador de combustible | ||
| 2005 (SRT): Motor del ventilador | ||
| R16 | Reserva | |
| 2005: Desempañador de la ventana trasera | ||
| R17 | Luz de estacionamiento | |
| R18 | Reserva | |
| R19 | Reserva | |
| R20 | Espejo calefactable | |
Diagrama de fusibles y relés – Dodge RAM 1500, 2500, 3500
Aplica a vehículos nuevos en los años:
2009, 2010, 2011.

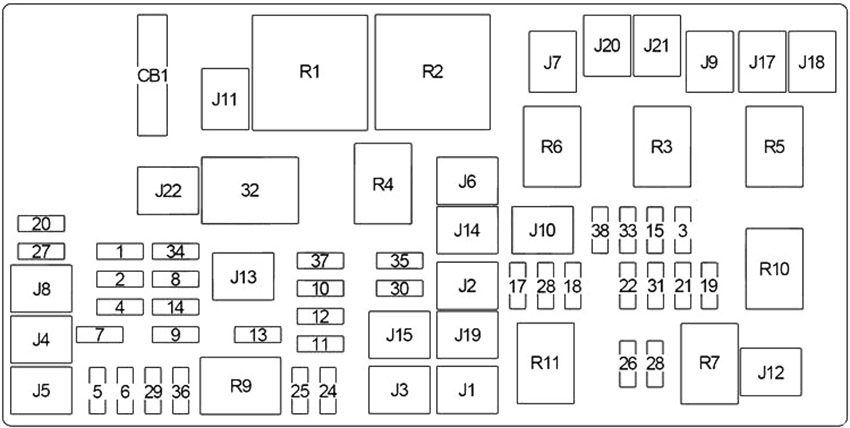

Diagrama de la caja de fusibles en el compartimento del motor
El Módulo de Potencia Totalmente Integrado (TIPM) se encuentra en el compartimento del motor, cerca de la batería. Este centro contiene fusibles de cartucho y minifusibles. La descripción de cada fusible y componente puede estar impresa en la tapa interior, o el número de cavidad de cada fusible está impreso en la tapa interior, correspondiente a la tabla siguiente.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | 30 | Remolque, compartimento de pasajeros izquierdo/derecho |
| 3 | 25 | Módulo de puerta del pasajero |
| 4 | 40 | ABS |
| 5 | 30 | ABS |
| 6 | – | – |
| 7 | 25 | Módulo de puerta del conductor |
| 8 | 30 | Módulo de control del sistema de transmisión |
| 9 | 30 | Módulo de protección de frenos |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Relé del motor de arranque |
| 13 | 60 | Relé del ventilador del radiador (alto), relé del ventilador del radiador (bajo) |
| 14 | – | – |
| 15 | 60 | Fusible: “38”, “39”, “41”, “42” |
| 16 | – | – |
| 17 | 25 | Motor del techo corredizo |
| 18 | 25 | Módulo de control del sistema de transmisión, grupo de solenoides de la transmisión/TRS, sensor de presión de la manguera/grupo de solenoides de fuerza variable, grupo de solenoides de la transmisión/interruptor de presión, sensor de flujo de la transmisión |
| 19 | 5 | Interruptor de bloqueo de ventana/puerta – lado del pasajero, motor del techo corredizo |
| 20 | 25 | Relé de encendido/apagado de los limpiaparabrisas delanteros |
| 21 | 25 | Alta velocidad de los limpiaparabrisas |
| 22 | 20 | Estacionamiento de los limpiaparabrisas |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Conector de enlace de datos, interruptor de bloqueo de ventana/puerta — lado del conductor |
| 26 | 10 | Interruptor de encendido inalámbrico |
| 27 | 15 | Interruptor de luces de freno, relé de activación de luces de freno |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Módulo inversor |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 31 | 20 | Alimentación — salpicadero, alimentación — consola |
| 32 | 20 | Bomba de lavado de parabrisas delantera |
| 33 | 15 | Módulo de control del sistema de transmisión |
| 34 | 15 | Módulo de control del sistema de dirección, salpicadero, grupo de interruptores superior, grupo de interruptores inferior |
| 35 | 20 | Módulo de asientos calefactables, |
| 36 | 20 | Módulo de asientos calefactables, interruptor de asientos traseros calefactables |
| 37 | 10 | Bocina |
| 38 | 20 | Salpicadero, interruptor multifunción |
| 39 | 30 | Radio, amplificador |
| 40 | – | – |
| 41 | 15 | Módulo manos libres, módulo de brújula, módulo de pantalla de vídeo, módulo de vídeo satelital |
| 42 | 10 | Control de calefacción y aire acondicionado, lámpara bajo el capó |
| 43 | 10 | Bocina |
| 44 | 10 | Módulo de control de dispositivos de retención de pasajeros |
| 45 | 10 | Módulo de control de dispositivos de retención de pasajeros |
| 46 | – | – |
| 47 | 10 | Control de calefacción y aire acondicionado, sensor infrarrojo, módulo de asistencia de estacionamiento |
| 48 | 20 | Encendedor de cigarrillos, encendedor de cigarrillos – consola central |
| 49 | 20 | Alimentación — trasera |
| 50 | 25 | Módulo de control del sistema de transmisión, bobinas de encendido, condensador de encendido, inyector de combustible, |
| 51 | 20 | 3,7L.: Electroimán de válvula de canal corto |
| 52 | 10 | Módulo de control del sistema de transmisión, módulo de desconexión del eje delantero |
| 53 | 15 | Interruptor multifunción, módulo de control del sistema de dirección, espejo interior, salpicadero, interruptor de selección de la caja de fusibles |
| 54 | – | – |
| CB1 | 25 | Interruptor de asiento del conductor/pasajero, módulo de memoria del asiento, interruptor de ajuste del soporte lumbar del asiento del conductor/pasajero |
| CB2 | 25 | Interruptor de bloqueo de ventana/puerta – lado del conductor, interruptor deslizante de iluminación, fusible: “19” |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
| W5 | ||
Diagrama de fusibles y relés – Dodge RAM 1500, 2500, 3500
Aplica a vehículos nuevos en los años:
2013, 2014, 2015, 2016, 2017, 2018.
Diagrama de la caja de fusibles en el compartimento del motor
El Centro de Distribución de Energía se encuentra en el compartimento del motor, cerca de la batería. Este punto central contiene fusibles de cartucho, microfusibles, relés e interruptores. La descripción de cada fusible y componente puede estar impresa en la tapa interior, o el número de espacio de cada fusible está impreso en la tapa interior, correspondiente a la tabla siguiente.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 80 | excepto 5,7 l: Módulo de control del ventilador del radiador |
| 2 | – | – |
| 3 | 60 | Relé alto del ventilador del radiador |
| 4 | – | – |
| 5 | 40 | Compresor para suspensión neumática |
| 6 | 40 | Bomba de prevención de bloqueo de frenos/control electrónico de estabilidad |
| 7 | 40 | Electroimán del motor de arranque |
| 8 | 20 | Emisión de diésel |
| 9 | 40 | Cummins 6,7 l: calentador de combustible |
| 30 | 3.0L EcoDiésel: calentador de combustible | |
| 10 | 40 | Módulo de control de la carrocería (BCM) (iluminación exterior n.º 2) |
| 50 | con función Stop/Start: módulo de control de la carrocería (BCM) (iluminación exterior n.º 2) | |
| 11 | 30 | Módulo de sistema de frenos integrado para remolque |
| 12 | 40 | Módulo de control de la carrocería (BCM) (luces interiores) |
| 13 | 40 | Motor del ventilador |
| 14 | 40 | Módulo de control de la carrocería (BCM) (cerraduras eléctricas) |
| 15 | 30 | Freno de estacionamiento eléctrico del lado derecho |
| 16 | 30 | Cinturón inteligente |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l: reducción catalítica selectiva (SCR) |
| 20 | 3.0L EcoDiésel (2016-2018): reducción catalítica selectiva (SCR) | |
| 20 | 30 | Módulo de puerta del pasajero |
| 21 | 30 | Módulo de control del sistema de transmisión |
| 22 | 20 | excepto 3,0L EcoDiésel: módulo de control del sistema de propulsión (PCM) |
| 30 | Cummins 6,7 l (2016-2018): módulo de control del sistema de propulsión (PCM) | |
| 23 | 30 | Módulo de control de la carrocería (BCM) |
| 24 | 30 | Módulo de puerta del conductor |
| 25 | 30 | Limpiaparabrisas delantero (baja velocidad/alta velocidad) |
| 26 | 30 | Sistema antibloqueo/módulo de control de estabilidad (válvulas) |
| 27 | – | – |
| 28 | 20 | Remolque (luces traseras) |
| 29 | 20 | Remolque (luces de estacionamiento) |
| 30 | 30 | Fundición a presión para remolque |
| 31 | 30 | 3.0L EcoDiésel: módulo de control del calentador |
| 20 | 3.0L EcoDiésel: módulo de control del calentador | |
| 32 | 30 | Módulo de control del sistema de transmisión |
| 33 | 20 | Cummins 6,7 l: módulo de control de transmisión, calentador de combustible n.º 1, ventilador trasero |
| 20 | Ventilador trasero | |
| 34 | 30 | Módulo de interfaz del sistema del vehículo n.º 2 |
| 35 | 30 | Techo abierto |
| 36 | 30 | Calentador de la ventana trasera |
| 37 | 30 | Cummins 6,7 l: calentador de combustible n.º 2 |
| 38 | 30 | Inversor de 115 V CA |
| 39 | 30 | 2014-2015: Módulo de interfaz del sistema del vehículo n.º 1 |
| 20 | Servicios especiales (2016-2018): Fuente de alimentación | |
| 40 | – | – |
| 41 | 10 | Persiana activa de la parrilla |
| 42 | 20 | Bocina |
| 43 | 10 | Pala de nieve (izquierda) |
| 44 | 10 | Conector de diagnóstico |
| 45 | – | – |
| 46 | 10 | Módulo de presión de neumáticos, upfitter |
| 47 | 10 | Pala de nieve (derecha) |
| 48 | – | – |
| 49 | 10 | Salpicadero |
| 50 | 20 | Módulo de control de suspensión neumática |
| 51 | 10 | Módulo de arranque sin llave, módulo concentrador de radiofrecuencia |
| 52 | 5 | Sensor de batería inteligente |
| 53 | 20 | Remolque – intermitentes/luces de estacionamiento del lado izquierdo |
| 54 | 20 | Pedales ajustables |
| 55 | 20 | Lugar izquierdo/derecho |
| 56 | 15 | Diésel: contenido adicional de diésel |
| 57 | 20 | Módulo de control de transmisión (transmisión automática de 8 velocidades), relé del módulo del sistema de transmisión (transmisión automática de 6 velocidades) |
| 58 | 20 | Gasolina (2014-2015): Bomba de refrigeración del motor |
| 25 | Cummins 6,7 l (2014-2015): Bomba de refrigeración del motor | |
| 59 | 10 | 2016-2018: Relé de reducción catalítica selectiva (SCR) |
| 60 | 15 | Lámpara bajo el capó |
| 61 | 20 | 2014-2015: Conexión del motor |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | Diésel (2016-2018): Sensor PM | |
| 62 | 10 | Embrague del aire acondicionado |
| 63 | 20 | Gasolina: Bobinas de encendido |
| 20 | Cummins 6,7 l: calentador de urea | |
| 64 | 25 | Inyectores de combustible, módulo de control del sistema de transmisión (PCM) |
| 65 | 10 | 2014-2015: Interfaz USB |
| 66 | 10 | Módulo de control del techo solar, interruptores de ventana del pasajero, sensor de lluvia |
| 67 | 10 | CD/DVD/módulo manos libres Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l: Módulo de reducción catalítica selectiva (SCR) |
| 70 | 30 | Motor de la bomba de combustible |
| 71 | 25 | Amplificador de audio |
| 72 | 10 | 2014-2015: Módulos estabilizadores de voltaje |
| 10 | 2016-2018: Módulo de control del sistema de transmisión (PCM) | |
| 73 | 20 | HD: bomba de transferencia de combustible |
| 74 | 20 | Gasolina, 3.0L EcoDiésel: Bomba de vacío de frenos |
| 10 | Cummins 6,7 l (2014-2015): Bomba de vacío de frenos | |
| 75 | 10 | 3,6L y 5,7L 8 velocidades A/T: Actuador de válvula de temperatura del refrigerante |
| 76 | 10 | Sistema de prevención de bloqueo de frenos/control electrónico de estabilidad |
| 77 | 10 | Módulo de control del sistema de transmisión, módulo de desconexión del eje delantero, módulo de control de transmisión (3500HD) |
| 78 | 10 | Módulo de control del sistema de transmisión (PCM), dirección asistida eléctrica, válvula de distribución de aire de admisión (6,7 l Cummins) |
| 79 | 15 | Luces de gálibo |
| 80 | 10 | Mecanismo universal de apertura de puertas de garaje, módulo de brújula |
| 81 | 20 | Luces de dirección/estacionamiento del remolque a la derecha |
| 82 | 10 | Módulo de control de la columna de dirección, control de crucero |
| 83 | – | – |
| 84 | 15 | Banco de interruptores, salpicadero |
| 85 | 10 | Módulo de airbag |
| 86 | 10 | Módulo de airbag |
| 87 | 10 | Módulo de control de suspensión neumática, módulo de arrastre de remolque, módulo de control de la columna de dirección |
| 88 | 15 | Salpicadero |
| 10 | Salpicadero | |
| 89 | – | – |
| 90 | 20 | Fuente de alimentación (asientos traseros), a elección del cliente |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Encendedor |
| 94 | 10 | SBW/Transmisión, módulo de la caja de fusibles |
| 95 | 10 | Cámara trasera, asistente de estacionamiento, luces de matrícula |
| 96 | 10 | Interruptor de calefacción de asientos traseros |
| 97 | 25 | Asientos traseros calefactables, volante calefactable |
| 98 | 25 | Asientos delanteros calefactables |
| 99 | 10 | Módulo de calefacción del aire acondicionado, sensor de temperatura del coche, sensor de humedad |
| 100 | 10 | Upfitters |
| 101 | 15 | Espejo electrocromático, luces altas inteligentes |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Fuente de alimentación (salpicadero/consola central) |
| CB1 | 25 | Ventana eléctrica, bloqueo de puertas eléctrico, interruptor de alimentación iluminado |
| CB2 | 25 | Asiento del conductor, módulo de memoria del asiento |
| CB3 | 25 | Asiento del pasajero |
| R1 | Ventilador del radiador (baja velocidad) | |
| R2 | Ventilador del radiador (alta velocidad) | |
| R3 | Suspensión neumática | |
| R4 | Reducción catalítica selectiva (SCR) | |
| R5 | Desactivación automática (módulo de control del sistema de transmisión) | |
| R6 | Encendido (arranque/accesorio n.º 1) | |
| R7 | Motor de arranque | |
| R8 | Encendido (Marcha/Arranque) | |
| R9 | Calentador de combustible (n.º 1) | |
| Ventilador de aire (n.º 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Encendido (Marcha/Independiente n.º 2) | |
| R13 | Calentador de bastidor | |
| R14 | Encendido (arranque/accesorio n.º 2) | |
| R15 | Encendido (arranque/independiente n.º 1) | |
| R16 | Motor del ventilador | |
Caja de fusibles adicional
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 30 | Módulo de banco de interruptores auxiliares (ASBM), HVAC, pila central integrada (ICS) |
| 2 | 20 | Módulo de freno de remolque integrado (ITBM) |
| 3 | 10 | Parktronics (PTS) |
| 4 | 10 | Módulo de control de la carrocería (BCM), salpicadero — fuentes de iluminación exterior |
| 5 | 15 | Reserva |
| 6 | 10 | Radio con amplificador integrado |
Acerca de Dodge RAM 1500, 2500, 3500 (1994-2018)
Las Dodge RAM 1500, 2500 y 3500 son camionetas robustas y potentes que se fabricaron entre 1994 y 2018. Estos modelos son conocidos por su fiabilidad y su capacidad para manejar terrenos difíciles y cargas pesadas. La RAM 1500 es ideal para el uso diario y ofrece una conducción cómoda, mientras que las RAM 2500 y 3500 están diseñadas para tareas más exigentes y están equipadas con motores más potentes. Los motores disponibles para estos modelos incluyen varias opciones de gasolina y diésel, incluido el popular turbodiésel Cummins para los modelos 2500 y 3500. Estos vehículos son valorados por su durabilidad y su capacidad para remolcar cargas pesadas, lo que los hace ideales tanto para el trabajo como para el ocio.
Diagrama de la caja de fusibles Dodge RAM 1500, 2500, 3500
Esta página muestra el diagrama de la caja de fusibles para los modelos Dodge RAM 1500, 2500 y 3500, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles suele estar ubicada debajo del capó o debajo del salpicadero, lo cual es típico de estos modelos. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su disposición y función.
