Dodge Journey (2009-2019) – caja de fusibles
Diagrama de fusibles y relés – Dodge Journey
Aplica a vehículos nuevos en los años:
2009, 2010.
Los fusibles M6, M7 y M36 en la caja de fusibles del compartimento del motor son responsables del encendedor de cigarrillos / tomas de corriente en el Dodge Journey.

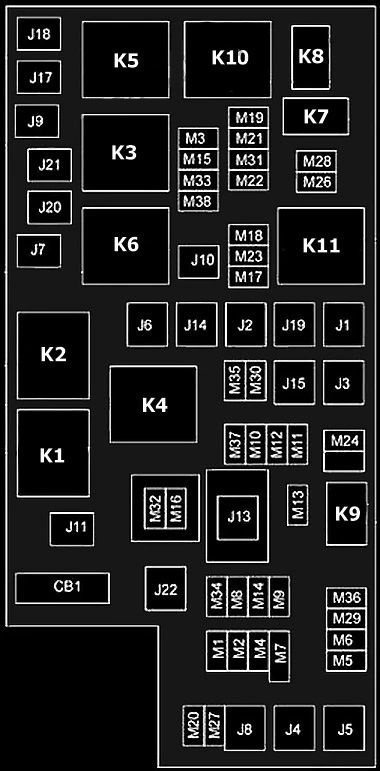

El Módulo de Potencia Integrado (IPM) se encuentra en el compartimento del motor, cerca del conjunto del filtro de aire.La etiqueta de identificación de cada elemento puede estar impresa o grabada en el lado interior de la cubierta.
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
| J1 | 40 A verde | — | Asiento plegable eléctrico |
| J2 | 30 A rosa | — | Módulo de caja de fusibles — si está presente |
| J3 | 30 A rosa | — | Módulo de puerta trasera |
| J4 | 25 A natural | — | Nodo de puerta del conductor |
| J5 | 25 A natural | — | Nodo de puerta del pasajero |
| J6 | 40 A verde | — | Bomba del sistema antibloqueo (ABS) / programa electrónico de estabilidad (ESP) |
| J7 | 30 A rosa | — | Válvula del sistema antibloqueo (ABS) / programa electrónico de estabilidad (ESP) |
| J8 | 40 A verde | — | Asiento con memoria eléctrica — si está presente |
| J9 | 40 A verde | — | Motor Flex Fuel/PZEV – si está presente |
| J10 | 30 A rosa | — | (si está presente) Relé del limpiaparabrisas de los faros – (BUX), válvula de control del colector |
| J11 | 30 A rosa | — | (si está presente) Estabilizador/seguridad Thatchum (BUX)/puerta corredera eléctrica |
| J13 | 60 A amarillo | — | Consumo después de apagar el motor (IOD) Principal |
| J14 | 40 A verde | — | Iluminación eléctrica (EBL) |
| J15 | 30 A rosa | — | Ventilador trasero – si está presente |
| J17 | 40 A verde | — | Electroimán del motor de arranque |
| J18 | 20 A azul | — | NGC (módulo de control del sistema de propulsión)/rango de transmisión |
| J19 | 60 A amarillo | — | Motor del ventilador del radiador |
| J20 | 30 A rosa | — | Limpiaparabrisas delantero alto/bajo |
| J21 | 20 A azul | — | Sistema de pulverización delantero/trasero |
| J22 | 25 A natural | Módulo de techo corredizo – si está presente | |
| M1 | — | 15 A azul | Luz de freno central montada en la parte superior (CHMSL) |
| M2 | — | 20 A amarillo | Luces del remolque – si están presentes |
| M3 | — | 20 A amarillo | Eje delantero/trasero, Mod AWD |
| M4 | — | 10 A rojo | Remolque – si está presente |
| M5 | — | 25 A natural | Inversor de potencia — si está presente |
| M6 | — | 20 A amarillo | Alimentación n.º 1 / accesorios (ACC) Sensor de lluvia |
| M7 | — | 20 A amarillo | Alimentación n.º 2 (a elección de la batería o accesorios (ACC)) |
| M8 | — | 20 A amarillo | Asientos delanteros calefactables — si están presentes |
| M9 | — | 20 A amarillo | Asientos traseros calefactables — si están presentes |
| M10 | — | 15 A azul | Iluminación de bienvenida/módulo manos libres (HFM) – si está presente, pantalla remota – si está presente, receptor de audio satelital digital (SDARS) – si está presente, mecanismo universal de apertura de puertas de garaje (UGDO) – si está presente, iluminación de bienvenida, sistema de entretenimiento de video (VES)™ – si está presente |
| M11 | — | 10 A rojo | Control automático de temperatura (ATC) — si está presente, iluminación bajo el capó |
| M12 | — | 30 A verde | Radio, amplificador (AMP) |
| M13 | — | 20 A amarillo | Nodo de cabina (CCN), interruptor multifunción/módulo de sirena, ITM |
| M14 | — | 20 A amarillo | Remolque (BUX) — si está presente |
| Ranura | Fusible de cartucho | Mini fusible | Descripción |
|---|---|---|---|
| M15 | — | 20 A amarillo | Espejo con función de atenuación automática — si está presente, sensor infrarrojo (IR) — si está presente, interruptor multifunción, sistema de monitoreo de presión de neumáticos (TPMS) — si está presente, módulo de caja de fusibles — si está presente |
| M16 | — | 10 A rojo | Controlador de inmovilización de pasajeros (ORC)/ Módulo de clasificación de pasajeros (OCM) |
| M17 | — | 15 A azul | Intermitente izquierdo/luces laterales/de circulación/luces traseras, luces de matrícula |
| M18 | — | 15 A azul | Intermitente derecho/luces laterales/de circulación/luces traseras |
| M19 | — | 25 A natural | Desactivación automática (ASD) #1 y #2 |
| M20 | — | 15 A azul | Centro de información electrónica del vehículo (EVIC) — según el equipamiento, iluminación interior, interruptores del volante — según el equipamiento, grupo de interruptores |
| M21 | — | 20 A amarillo | Desactivación automática (ASD) #3 |
| M22 | — | 10 A rojo | Bocina derecha |
| M23 | — | 10 A rojo | Bocina izquierda |
| M24 | — | 25 A natural | Limpiaparabrisas trasero |
| M25 | — | 20 A amarillo | Bomba de combustible/bomba de diésel |
| M26 | — | 10 A rojo | Interruptor de alimentación del espejo/Interruptor de la ventana del conductor |
| M27 | — | 10 A rojo | Bloqueo de la columna de dirección, sistema de nodo inalámbrico (WIN)/PEM |
| M28 | — | 10 A rojo | NGC (módulo de control del sistema de propulsión) / alimentación de la transmisión (batt) |
| M29 | — | 10 A rojo | Módulo de clasificación de pasajeros (OCM) |
| M30 | — | 15 A azul | Módulo del limpiaparabrisas / espejo plegable eléctrico, J1962 Diag Feed |
| M31 | — | 20 A amarillo | Luces de marcha atrás |
| M32 | — | 10 A rojo | Controlador de inmovilización de pasajeros (ORC) |
| M33 | — | 10 A rojo | Alimentación de la batería NGC (módulo de control del sistema de propulsión)/TCM |
| M34 | — | 10 A rojo | Módulo de asistencia de potencia, módulo HVAC, boquillas de los faros, módulo de brújula – si está presente, linterna – si está presente, ventilador RAD diésel |
| M35 | — | 10 A rojo | Espejos calefactables – si están presentes |
| M36 | — | 20 A amarillo | Alimentación n.º 3 (baterías) |
| M37 | — | 10 A rojo | Sistema antibloqueo (ABS), programa electrónico de estabilidad (ESP), interruptor de la luz de freno |
| M38 | — | 25 A natural | Motores de bloqueo/desbloqueo |
| K1 | — | — | Relé de arranque/accesorios de encendido |
| K2 | — | — | Relé de arranque de encendido |
| K3 | — | — | Relé del solenoide de arranque |
| K4 | — | — | Relé de arranque/encendido |
| K5 | — | — | (NGC) Relé del módulo de control del sistema de propulsión/PCM |
| K6 | — | — | Relé de iluminación eléctrica (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Relé del ventilador trasero |
| K10 | — | — | Relé ASD (alimentación para M19 y M21) |
| K11 | — | — | Relé de baja velocidad del ventilador del radiador |
Dodge Journey (2011-2019) – diagrama de la caja de fusibles
Año de fabricación: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 y 2019.
Fusibles internos
Ubicación de la caja de fusibles

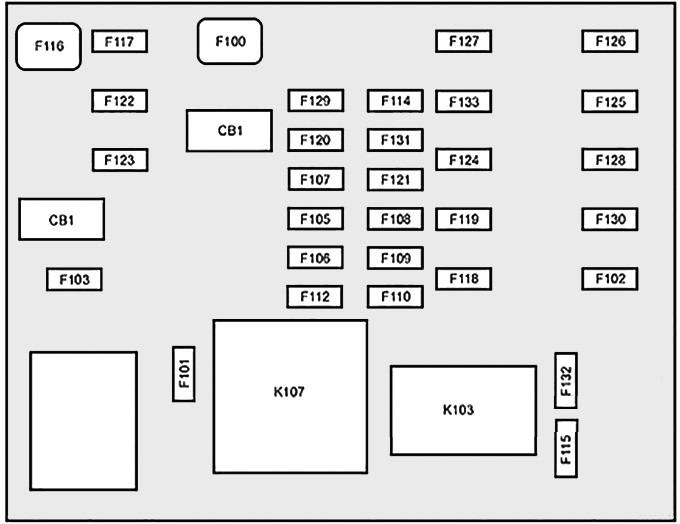

El diagrama de fusibles interno se encuentra en el lado del pasajero, debajo del salpicadero.
Diagrama de la caja de fusibles
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
|---|---|---|---|
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
| F100 | 30 A rosa | – | Convertidor de 110 V CA – Si está presente |
| F101 | – | 10 A rojo | Luces interiores |
| F102 | – | 20 A amarillo | Encendedor en el salpicadero / toma de corriente trasera izquierda |
| F103 | – | 20 A amarillo | Toma de corriente en el compartimento de la consola;
Toma de corriente en la parte trasera de la consola. |
| F105 | – | 20 A amarillo | Asientos calefactables – si están presentes |
| F106 | – | 20 A amarillo | Toma de corriente trasera |
| F107 | – | 10 A rojo | Cámara trasera – si está presente |
| F108 | – | 15 A azul | Salpicadero |
| F109 | – | 10 A rojo | Aire acondicionado / HVAC |
| F110 | – | 10 A rojo | Control de seguridad de pasajeros |
| F112 | – | 10 A rojo | Reserva |
| F114 | – | 20 A amarillo | Ventilador trasero / motor HVAC |
| F115 | – | 20 A amarillo | Motor del limpiaparabrisas trasero |
| F116 | 30 A rosa | – | Calefactor de la luneta trasera (EBL) |
| F117 | – | 10 A rojo | Espejos calefactables |
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
|---|---|---|---|
| F118 | – | 10 A rojo | Control de seguridad de pasajeros |
| F119 | – | 10 A rojo | Módulo de control de la columna de dirección |
| F120 | – | 10 A rojo | Tracción total – según el equipamiento |
| F121 | – | 15 A azul | Módulo de encendido inalámbrico |
| F122 | – | 25 A transparente | Módulo de la puerta del conductor |
| F123 | – | 25 A transparente | Módulo de la puerta del pasajero |
| F124 | – | 10 A rojo | Espejos |
| F125 | – | 10 A rojo | Módulo de control de la columna de dirección |
| F126 | – | 25 A transparente | Amplificador de audio |
| F127 | – | 20 A amarillo | Remolque – si está presente |
| F128 | – | 15 A azul | Radio |
| F129 | – | 15 A azul | Video / DVD – si está presente |
| F130 | – | 15 A azul | Aire acondicionado / salpicadero |
| F131 | – | 10 A rojo | Asistencia al pasajero / Sistema manos libres – si está presente |
| F132 | – | 10 A rojo | Módulo de presión de neumáticos |
| F133 | – | 10 A rojo | Puerta de enlace de ciberseguridad – si está presente |
Fusibles bajo el capó (centro de distribución de energía)
Ubicación de la caja de fusibles

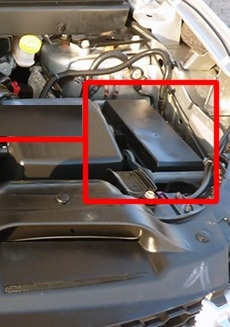

El Centro de Distribución de Energía (PDC) se encuentra en el compartimento del motor.
La etiqueta de identificación de cada elemento está impresa en el interior de la cubierta.

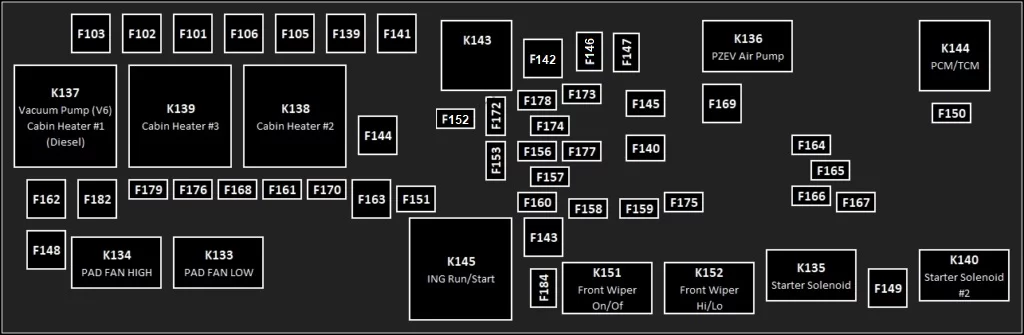

Diagrama de la caja de fusibles
Asignación de fusibles bajo el capó
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
|---|---|---|---|
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
| F101 | 60 A amarillo | – | Barra de distribución de energía interna |
| F102 | 60 A amarillo | – | Barra de distribución de energía interna |
| F103 | 60 A amarillo | – | Barra de distribución de energía interna |
| F105 | 60 A amarillo | Relé de encendido de la barra de distribución de energía interna | |
| F106 | 60 A amarillo | – | Centro de distribución de energía interna;
Relé de barra / accesorios. |
| F139 | 40 A verde | – | Ventilador del sistema de aire acondicionado |
| F140 | 30 A rosa | – | Bloque de alimentación |
| F141 | 40 A verde | – | Sistema de prevención de bloqueo de ruedas |
| F142 | 40 A verde | – | Bujías incandescentes – si están presentes |
| F143 | 40 A verde | – | Luces externas 1 |
| F144 | 40 A verde | – | Luces externas 2 |
| F145 | 30 A rosa | – | Para el ordenador de la carrocería – lámpara |
| F146 | 30 A rosa | – | Reserva |
| F147 | 30 A rosa | – | Reserva |
| F148 | 40 A verde | – | Motor del ventilador del radiador |
| F149 | 30 A rosa | – | Válvula solenoide para el motor de arranque |
| F150 | – | 25 A transparente | Módulos de control del tren motriz |
| F151 | 30 A rosa | – | Motor del limpiaparabrisas del faro – si está presente |
| F152 | – | 25 A transparente | Calefactor diésel – según el equipamiento |
| F153 | – | 20 A amarillo | Bomba de combustible |
| F156 | – | 10 A rojo | Freno;
Módulo de control electrónico de estabilidad. |
| F157 | – | 10 A rojo | Módulo del módulo de transmisión de potencia – si está presente |
| N.º | Fusible de cartucho | Mini-fusible | Descripción |
|---|---|---|---|
| F158 | – | 10 A rojo | Módulo de capó activo – si está presente |
| F159 | – | 10 A rojo | Reserva |
| F160 | – | 20 A amarillo | Luces interiores |
| F161 | – | 20 A amarillo | Bocina |
| F162 | 40 A rojo / 20 A azul | – | Calefacción de cabina n.º 1 / bomba de vacío – si está presente |
| F163 | 50 A rojo | – | Calefacción de cabina n.º 2 – si está presente |
| F164 | – | 25 A transparente | Desactivación automática del sistema de propulsión |
| F165 | – | 20 A amarillo | Desactivación del sistema de propulsión |
| F166 | – | 20 A amarillo | Reserva |
| F167 | – | 30 A verde | Desactivación del sistema de propulsión |
| F168 | – | 10 A rojo | Embrague del aire acondicionado |
| F169 | 40 A verde | Emisiones – motor de vehículo de emisiones parcialmente nulas | |
| F170 | 15 A azul | Emisiones – elementos activos de vehículos de emisiones parcialmente nulas | |
| F172 | – | 20 A amarillo | Reserva |
| F173 | – | 25 A transparente | Válvulas antibloqueo |
| F174 | – | 20 A amarillo | Sirena – si está presente |
| F175 | – | 30 A verde | Reserva |
| F176 | – | 10 A rojo | Módulos de control de la unidad de potencia |
| F177 | – | 20 A amarillo | Módulo de tracción total – según el equipamiento |
| F178 | – | 25 A transparente | Techo corredizo – según el equipamiento |
| F179 | – | 10 A rojo | Sensor de batería |
| F181 | 100 A azul | – | Sistema de dirección electromecánica (EHPS) – si está presente |
| F182 | 50 A rojo | – | Calefacción de cabina n.º 3 – si está presente |
| F184 | 30 A rosa | – | Motor del limpiaparabrisas delantero |
Acerca del Dodge Journey (2009-2019)
El Dodge Journey, fabricado entre 2009 y 2019, es un popular crossover que combina amplitud y comodidad con un diseño robusto. Este modelo es conocido por su versatilidad, ofreciendo diversas opciones de motorización, incluyendo motores de gasolina y diésel. Entre los motores más comunes se encuentran el de cuatro cilindros de 2.4 litros y el más potente V6 de 3.6 litros. El Dodge Journey es apreciado por su practicidad, ofreciendo suficiente espacio para pasajeros y equipaje, lo que lo hace ideal para viajes familiares y trayectos largos.
Diagrama de la caja de fusibles del Dodge Journey
Esta página muestra el diagrama de la caja de fusibles del Dodge Journey, que es esencial para identificar y reemplazar los fusibles. En un modelo típico de este coche, la caja de fusibles se encuentra debajo del salpicadero en el lado del conductor y también en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para mantener la seguridad y funcionalidad del vehículo.
