Suzuki Wagon R (2009-2019) – caja de fusibles
Diagrama de fusibles y relés – Suzuki Wagon R
Aplica a vehículos fabricados en los años:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

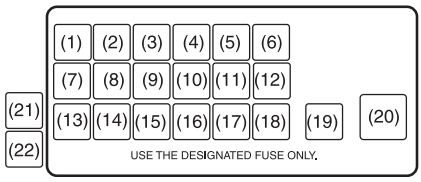

Caja de fusibles del salpicadero
La caja de fusibles está situada debajo del salpicadero, en el lado del conductor. Retire la tapa de la caja de fusibles presionando por ambos lados y levantando la tapa.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Luces de freno |
| 2 | 30 | Motor del ventilador |
| 3 | 10 | STSIG |
| 4 | 15 | Accesorios |
| 5 | 10 | Luz antiniebla trasera |
| 6 | 10 | Luz trasera |
| 7 | 7,5 | GNC |
| 8 | 10 | Luz de reserva |
| 9 | 10 | ABS |
| 10 | 10 | Odómetro |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 11 | 15 | Bobina de encendido |
| 12 | 20 | Lavaluneta |
| 13 | 10 | IG2 SIG |
| 14 | 10 | IG1 SIG |
| 15 | 10 | Airbag |
| 16 | – | No utilizado |
| 17 | 20 | Cierre de puertas |
| 18 | 15 | Bocina y luces de emergencia |
| 19 | 15 | Calefactor de la luneta trasera |
| 20 | 10 | Luz de techo |
| 21 | 30 | Alimentación de la ventana |

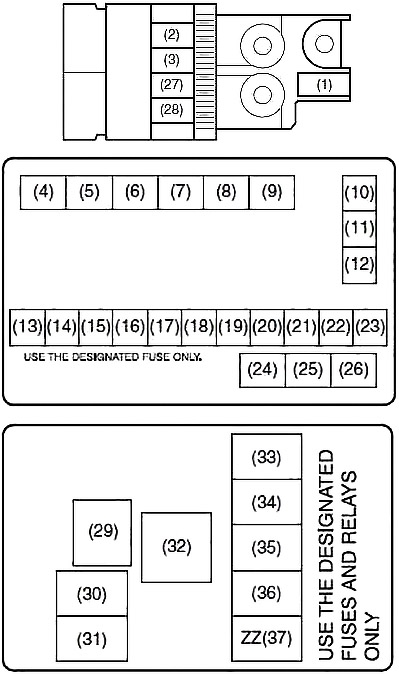

Diagrama de la caja de fusibles del compartimento del motor
El fusible principal, los fusibles primarios y algunos fusibles individuales se encuentran en el compartimento del motor. Si el fusible principal se quema, ningún componente eléctrico funcionará. En caso de que se queme el fusible principal, ningún componente eléctrico del grupo de carga correspondiente funcionará.
Para quitar un fusible, utilice el extractor de fusibles situado en la parte posterior de la tapa de la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 80 | Carga eléctrica total |
| 2 | 50 | Cúpula, luz trasera, calefacción de la luneta trasera, cierre de puertas |
| 3 | 50 | Elevalunas eléctrico, calefactor, limpiaparabrisas, encendido |
| 10 | 30 | Fusible del módulo de control del ABS 2 |
| 11 | 40 | Dirección asistida |
| 12 | 40 | Fusible del módulo de control del ABS 1 |
| 13 | 30 | Encendido |
| 14 | 10 | Compresor del aire acondicionado |
| 15 | 7,5 | Válvula GNC (*1) |
| 15 | Faros (izquierdo) (*2) | |
| 16 | 15 | Luz antiniebla delantera |
| 17 | 30 | Ventilador del radiador |
| 18 | – | No utilizado |
| 19 | 15 | Luz (izquierda) (*1) |
| 15 | Faros (derecho) (*2) | |
| 20 | 15 | Luz (derecha) (*1) |
| 20 | 15 | Faros (izquierdo) (*2) |
| – | No utilizado | |
| 21 | 15 | Faros de luz limitada (derecho) (*2) |
| 22 | 30 | Arranque del motor |
| 23 | 15 | Inyección de combustible |
| 27 | 80 | Luz, compresor de aire, luz antiniebla delantera, ventilador del radiador |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 28 | 80 | Dirección asistida, ABS |
| 29 | 30 | Bomba T/M |
| 30 | 10 | T/M |
| 31 | 10 | T/M2 |
| 32 | – | No utilizado |
| 33 | – | No utilizado |
| 34 | – | No utilizado |
| 35 | – | No utilizado |
| 36 | – | No utilizado |
| 37 | – | No utilizado |
| 4 | Relé de las luces antiniebla delanteras | |
| 5 | Relé del motor de arranque | |
| 6 | Relé de la válvula GNC (*1) | |
| No utilizado (*2) | ||
| 7 | No utilizado (*1) | |
| Relé de los faros (izquierdo) (*2) | ||
| 8 | Relé del compresor del aire acondicionado | |
| 9 | No utilizado (*1) | |
| Relé de los faros (derecho) (*2) | ||
| 24 | Relé del ventilador del radiador | |
| 25 | Relé de la bomba de combustible | |
| 26 | Relé principal | |
| * 1) WAGON R: Tipo-1 * 2) WAGON R: Tipo-2 |
||
Acerca del Suzuki Wagon R (2009-2019)
El Suzuki Wagon R, fabricado entre 2009 y 2019, es un coche urbano compacto que se caracteriza por su amplitud y practicidad. Este modelo es popular por su fiabilidad y su bajo consumo de combustible, lo que lo hace ideal para el entorno urbano. El Suzuki Wagon R ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan suficiente potencia para la conducción diaria. El interior del vehículo está diseñado para ofrecer el máximo confort y flexibilidad, con la posibilidad de abatir los asientos traseros para aumentar el espacio de almacenamiento.
Diagrama de la caja de fusibles del Suzuki Wagon R
Esta página muestra el diagrama de la caja de fusibles del Suzuki Wagon R, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar situada en el interior del vehículo, debajo del salpicadero o en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su disposición y funciones.
