Suzuki Vitara Brezza (2016-2022) – caja de fusibles
Diagrama de fusibles y relés – Suzuki Vitara Brezza
Aplicable a vehículos fabricados en los años:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
Fusible del salpicadero
El fusible se encuentra debajo del salpicadero en el lado del pasajero.
Para acceder a los fusibles, retire los elementos de sujeción (1) levantándolos con un destornillador plano, como se muestra en la ilustración, y luego retire la cubierta (2).

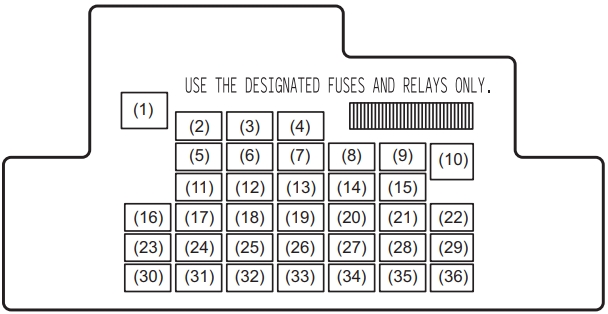

Diagrama (Tipo 1)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | No utilizado |
| 2 | 20 | Temporizador de ventana |
| 3 | 15 | Bloqueo de dirección |
| 4 | 20 | Calefactor de luneta trasera |
| 5 | 20 | Techo corredizo |
| 6 | 10 | DRL |
| 7 | 10 | Espejo calefactado |
| 8 | 7,5 | Señal de arranque |
| 9 | 15 | Fusible de accesorios 2 |
| 10 | 30 | Alimentación de ventana |
| 11 | 10 | Luces de emergencia |
| 12 | 7,5 | BCM |
| 13 | 15 | Bobina de encendido |
| 14 | 10 | Módulo de control ABS |
| 15 | 15 | Fusible de accesorios |
| 16 | 10 | Controlador A-STOP |
| 17 | 15 | Bocina |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 10 | Luces de freno |
| 19 | 10 | Airbag |
| 20 | 10 | Luz de reserva |
| 21 | 15 | Lavalunotto |
| 22 | 30 | Limpiaparabrisas delantero |
| 23 | 10 | Luz de techo |
| 24 | 15 | 4WD |
| 25 | 7,5 | Luz antiniebla trasera |
| 26 | – | No utilizado |
| 27 | 7,5 | Señal de encendido-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Fusible de accesorios 3 |
| 30 | 15 | Radio |
| 31 | 10 | Luz trasera |
| 32 | 20 | D/L |
| 33 | 7,5 | Control de crucero |
| 34 | 10 | Odómetro |
| 35 | 7,5 | Señal de encendido-2 |
| 36 | 20 | Calefacción de asiento |

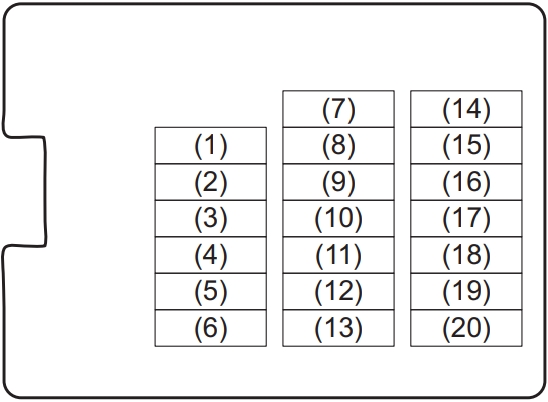

Diagrama (Tipo 2)
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 | ACC-2 |
| 2 | 15 | ACC-1 |
| 3 | 10 | Luz trasera |
| 4 | 15 | Bocina |
| 5 | 10 | Luz de techo |
| 6 | 15 | Radio |
| 7 | 10 | ABS |
| 8 | 20 | Temporizador de ventana |
| 9 | 10 | Luces de emergencia |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | 20 | D/L |
| 11 | 7,5 | Señal de encendido-2 |
| 12 | 30 | Limpiaparabrisas delantero |
| 13 | 15 | Limpiaparabrisas |
| 14 | 7,5 | Señal de arranque |
| 15 | 15 | Bobina de encendido |
| 16 | 10 | Odómetro |
| 17 | 10 | Luz de reserva |
| 18 | 10 | Airbag |
| 19 | 7,5 | Control de crucero |
| 20 | 7,5 | Señal de encendido |
Diagrama de fusibles del compartimento del motor
Para quitar un fusible, utilice el extractor de fusibles situado en la parte posterior de la tapa de la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 50 | Interruptor de encendido -2 |
| 9 | 7,5 | ECM |
| 10 | 10 | Compresor de aire |
| 11 | 30 | FI |
| 12 | 20 | Bomba de combustible |
| 13 | 30 | Reserva |
| 14 | – | No utilizado |
| 15 | – | No utilizado |
| 16 | 40 | Ventilador del radiador |
| 17 | – | No utilizado |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 18 | 30 | Ventiladores de ventilación |
| 19 | 30 | Arranque del motor |
| 20 | 40 | Motor ABS |
| 21 | 10 | Luces de freno |
| 22 | No utilizado | |
| 23 | 25 | Luz principal |
| 24 | 25 | Módulo de control ABS |
| 25 | 15 | Luz de cruce delantera (izquierda) |
| 26 | 15 | Luz de cruce delantera (derecha) |
| 27 | 10 | Luz antiniebla delantera |
| 28 | 40 | Encendido |
| 29 | 7,5 | Señal de arranque |
| 30 | – | No utilizado |
| 31 | – | No utilizado |
| 32 | 15 | Luces de carretera (derecha) |
| 33 | 15 | Luces de carretera (izquierda) |
| 34 | 20 | INJ DRV |
| 35 | 10 | FI2 |
| 36 | – | No utilizado |
Acerca del Suzuki Vitara Brezza (2016-2022)
El Suzuki Vitara Brezza es un SUV compacto que se fabricó entre 2016 y 2022. Este modelo es conocido por su diseño moderno, interior espacioso y rendimiento fiable. El Vitara Brezza estaba equipado con varios motores, incluido un motor de gasolina de 1.5 litros que proporciona suficiente potencia tanto para la conducción urbana como para la autopista. El vehículo también cuenta con funciones y tecnologías de seguridad avanzadas que aumentan la comodidad y la seguridad de los pasajeros. Su construcción robusta y su eficiente consumo de combustible hacen del Vitara Brezza una opción popular entre los conductores que buscan un SUV fiable y elegante.
Diagrama de la caja de fusibles del Suzuki Vitara Brezza
Esta página muestra el diagrama de la caja de fusibles para el modelo Suzuki Vitara Brezza, que es importante para el mantenimiento y las reparaciones de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero, y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles con el mismo valor de amperaje al reemplazarlos para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento del vehículo, por lo que es importante conocer su ubicación y la función de cada fusible.
