Diagram de fusibles y relés – Suzuki Ertiga

Aplicable a vehículos fabricados en los años:

2012, 2013, 2014, 2015, 2016, 2017, 2018.

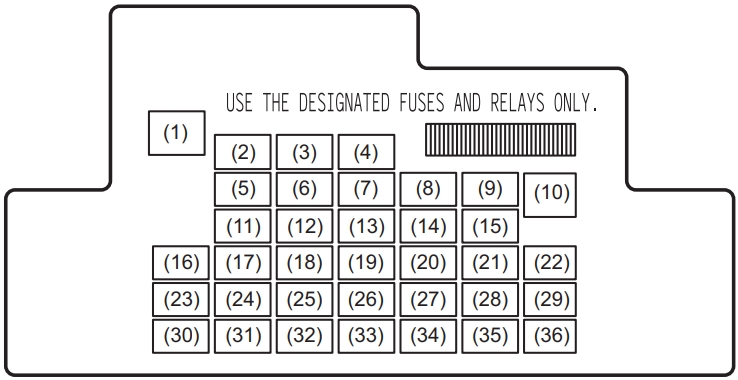

Caja de fusibles del salpicadero

La caja de fusibles se encuentra debajo del salpicadero, en el lado del conductor.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	–	No utilizado
2	–	No utilizado
3	20	Bloqueo de dirección
4	20	Calefactor de la luneta trasera
5	–	No utilizado
6	–	No utilizado
7	–	No utilizado
8	7,5	Señal de arranque
9	15	ACC-2
10	30	Alimentación de la ventana
11	10	Luces de emergencia
12	7,5	BCM
13	15	Bobina de encendido
14	10	Módulo de control ABS
16	10	Controlador A-STOP
17	15	Bocina
18	10	Luz de freno

Número	Amperios [A]	Descripción
19	10	Airbag
20	10	Luz de reserva
21	15	Limpiaparabrisas y lavaparabrisas trasero
22	25	Limpiaparabrisas delantero
23	7,5	Iluminación de bienvenida
24		No utilizado
25	–	No utilizado
26	–	No utilizado
27	7,5	Señal de encendido-1
28	15	Radio 2
29	10	ACC-3
30	15	Radio
31	10	Luz trasera
32	20	D/L
33	–	No utilizado
34	10	Odómetro
35	7,5	Señal de encendido-2
36	–	No utilizado

Diagrama de la caja de fusibles del compartimento del motor

Para quitar un fusible, utilice el extractor de fusibles situado en la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	100	FL1 (Gasolina)
	120	FL1 (Diésel sin ISG)
	450	FL1 (Diésel con ISG)
2	100	FL2
3	100	FL3
4	50	FL4
5	80	FL5
6	100	FL6 (Diésel)
7	50	Interruptor de encendido -2
8	7,5	ECM (Diésel)
9	15	Regulador de la transmisión A/T
10	20	Bomba de combustible (Diésel)
11	10	Compresor de aire
12	15	FI (Gasolina)
13	30	FI (Diésel)
14	60	Servodirección
15	30	Ventilador del radiador

Número	Amperios [A]	Descripción
16	40	Motor ABS
17	40	Ventiladores del ventilador
18	30	Motor de arranque
19	–	No utilizado
20	30	Reserva
21	30	DCDC
22	15	Faro principal (izquierdo)
23	25	Módulo de control ABS
24	15	Faro principal (derecho)
25	20	Faro antiniebla delantero
26	7,5	Válvula de GNC
27	40	Llave de encendido
28	7,5	Señal de arranque
29	20	INJ DRV (Diésel)
30	10	FI2 (Diésel)
31	–	No utilizado
32	–	No utilizado
33	–	No utilizado
34	7,5	GNC

Acerca del Suzuki Ertiga (2012-2018)

El Suzuki Ertiga, fabricado entre 2012 y 2018, es un monovolumen compacto que ofrece amplitud y comodidad para las familias. Este modelo es conocido por su versatilidad y el uso eficiente del espacio, lo que lo hace ideal tanto para la conducción urbana como para viajes largos. El Suzuki Ertiga está equipado con varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan un rendimiento equilibrado y ahorro de combustible. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para siete pasajeros. Las características de seguridad y las tecnologías modernas, como los airbags y el sistema ABS, aumentan el atractivo general de este modelo.

Diagrama de la caja de fusibles del Suzuki Ertiga

Esta página muestra el diagrama de la caja de fusibles del Suzuki Ertiga, que es esencial para la identificación y el mantenimiento de los componentes eléctricos del vehículo. La caja de fusibles se encuentra normalmente debajo del salpicadero y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo que facilita la identificación y el reemplazo de los fusibles. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo y un mantenimiento adecuado puede prolongar la vida útil de los sistemas eléctricos del Suzuki Ertiga.
