Diagrama de fusibles y relés – Suzuki Ciaz

Aplica a vehículos fabricados en los años:

2014, 2015, 2016, 2017, 2018.

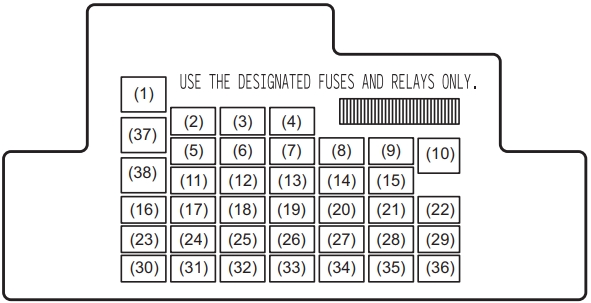

Diagrama de la caja de fusibles del salpicadero

La caja de fusibles se encuentra debajo del salpicadero en el lado del conductor. Retire la tapa de la caja de fusibles presionando ambos extremos y levantando la tapa.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	20	Alimentación de la ventana
2	20	Bloqueo de dirección
3	–	No utilizado
4	20	Calefactor de la luneta trasera
5	–	No utilizado
6	–	No utilizado
7	–	No utilizado
8	7,5	Señal de arranque
9	15	ACC-2
10	30	Alimentación de la ventana
11	10	Luces de emergencia
12	7,5	BCM
13	15	Bobina de encendido
14	10	Módulo de control ABS
15	15	ACC
16	10	Controlador A-STOP
17	15	Bocina

Número	Amperios [A]	Descripción
18	10	Luz de freno
19	10	Airbag
20	10	Luz de reserva
21	15	WIP
22	25	Limpiaparabrisas delantero
23	7,5	Luz de techo
24	–	No utilizado
25	–	No utilizado
26	–	No utilizado
27	7,5	Señal de encendido-1
28	15	Radio 2
29	10	ACC-3
30	15	Radio
31	10	Luz trasera
32	20	D/L
33	7,5	Interruptor de luces de freno / interruptor de embrague
34	10	Odómetro
35	7,5	Señal de encendido-2
36	–	No utilizado

Diagrama de la caja de fusibles en el compartimento del motor

Para quitar un fusible, utilice el extractor de fusibles que se encuentra en la caja de fusibles. La intensidad de corriente de cada fusible se indica en la parte posterior de la tapa de la caja de fusibles.

Número	Amperios [A]	Descripción
Número	Amperios [A]	Descripción
1	100	FL1 (Gasolina)
	450	FL1 (Diésel)
2	100	FL2
3	100	FL3
4	50	FL4
5	80	FL5
6	100	FL6
7	50	Interruptor de encendido -2
8	7,5	ECM
0	15	Relé de la transmisión automática
10	–	No utilizado
11	10	Compresor de aire
12	15	FI (Gasolina)
13	30	FI (Diésel)
14	60	Dirección asistida
15	30	Ventilador del radiador
16	30	CDSR

Número	Amperios [A]	Descripción
17	30	Ventilador de refrigeración
18	30	Arranque del motor
19	40	Motor ABS
20	30	B/U
21	15	Faro de cruce (izquierdo)
22	15	Faro de cruce (derecho)
23	25	Módulo de control ABS
24	30	DCDC
25	20	Faro antiniebla delantero
26	25	Faro
27	40	Encendido
28	7,5	Señal de arranque
29	20	INJ DRV (Diésel)
30	10	FI 2
31	15	F/P (Diésel)
32	15	Faros de carretera (izquierdo)
33	15	Faros de carretera (derecho)
34	–	No utilizado
35	7,5	WIP SUB

Acerca del Suzuki Ciaz (2014-2018)

El Suzuki Ciaz, fabricado entre 2014 y 2018, es un sedán compacto que se caracteriza por su diseño elegante y su interior espacioso. Este modelo fue diseñado para ofrecer una conducción cómoda y eficiente, lo que lo hace ideal tanto para uso urbano como en carretera. El Ciaz está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y ahorro de combustible. El interior del vehículo está equipado con tecnologías modernas y materiales de calidad, lo que aumenta el confort y la seguridad de los pasajeros.

Diagrama de la caja de fusibles del Suzuki Ciaz

Esta página muestra el diagrama de la caja de fusibles para el modelo Suzuki Ciaz, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En el Suzuki Ciaz, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente cerca del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante su correcto uso y mantenimiento.
