Suzuki Cultus a Swift (1989-1994) – caja de fusibles
Diagrama de fusibles y relés – Suzuki Cultus y Swift
Aplicable a vehículos fabricados en los años:
1989, 1990, 1991, 1992, 1993, 1994.

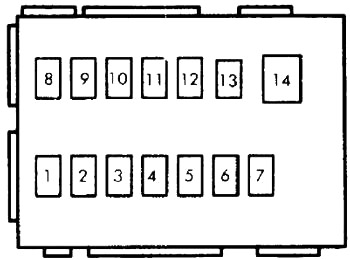

Diagrama de la caja de fusibles en la cabina
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 | Faro izquierdo e intermitente |
| 2 | 10 | Faro derecho |
| 3 | 15 | Iluminación de pasajeros, iluminación de matrícula, luz delantera y trasera, iluminación del salpicadero |
| 4 | 15 | Faro antiniebla delantero |
| 5 | 15 | Circuito de señal de advertencia y bocina |
| 6 | 20 | Sistema de encendido e indicadores, luces de advertencia |
| 7 | 20 | Motor del ventilador de la calefacción, circuito del aire acondicionado |
| 8 | 15 | Luces de freno |
| 9 | 15 | Encendedor y radio |
| 10 | 10 | Luz de reserva |
| 11 | 15 | Desempañador trasero |
| 12 | 15 | Limpiaparabrisas/pulverizador delantero y trasero |
| 13 | Interruptor | |
| 14 | Señal de arranque | |
Diagrama de la caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
|---|---|---|
| A | 60 | Principal |
| B | 40 | Básico |
| C | 30 | Básico |
| D | 30 | Aire acondicionado |
| E | 15 | Inyección electrónica de combustible |
| F | 15 | Aire acondicionado |
Acerca del Suzuki Cultus y Swift (1989-1994)
Los Suzuki Cultus y Swift de 1989 a 1994 son automóviles compactos que ganaron popularidad por su fiabilidad y eficiencia de combustible. Estos modelos estaban disponibles con varias motorizaciones, incluyendo motores de gasolina con una cilindrada de 1.0 a 1.6 litros. Su diseño era simple pero funcional, lo que contribuyó a su popularidad entre los conductores que buscaban un vehículo práctico y económico. El interior fue diseñado con énfasis en la comodidad y la funcionalidad, lo que los convierte en una opción ideal tanto para la conducción urbana como suburbana.
Diagrama de la caja de fusibles del Suzuki Cultus y Swift
Esta página muestra el diagrama de la caja de fusibles para los modelos Suzuki Cultus y Swift de 1989 a 1994. La caja de fusibles se encuentra generalmente debajo del salpicadero o en el compartimento del motor. El diagrama muestra los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave en la protección de los circuitos eléctricos del vehículo, por lo que es importante conocer su disposición y función.
