Diagram de fusibles y relés – Maruti Suzuki Swift DZire

Fusibles en el compartimento del motor

Número	Amperaje [A]	Descripción
(1)	100	FL1 (GASOLINA)
	120	FL1 (DIÉSEL)
(2)	100	FL2
(3)	100	FL3
(4)	50	FL4
(5)	80	FL5
(6)	100	FL6
(7)	50	Interruptor de encendido -2
(8)	7,5	ECM
(9)	15	Relé de transmisión automática
(10)	—	Vacío
(11)	10	Compresor de aire
(12)	15	FI (GASOLINA)
(13)	30	FI (DIÉSEL)
(14)	60	Dirección asistida

(!5)	30	Ventilador del radiador
(16)	40	Motor ABS
(17)	30	Ventiladores
(18)	30	Motor de arranque
(19)	—	Vacío
(20)	30	Accesorios
(21)	—	Vacío
(22)	15	Faro principal (izquierdo)
(23)	25	Módulo de control ABS
(24)	15	Faro principal (derecho)
(25)	20	Luz antiniebla delantera
(26)	—	Vacío
(27)	40	Llave de encendido
(28)	7,5	Señal de arranque
(29)	10	INJ DRV (DIÉSEL)
(30)	10	FL 2 (DIÉSEL)
(31)	15	F/P (DIÉSEL)

Fusibles debajo del salpicadero

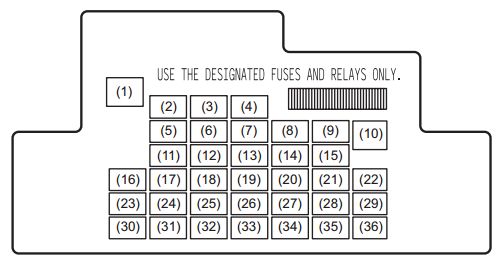

¡Vehículo con sistema de arranque sin llave push!

Número	Amperaje [A]	Descripción
(1)	30	Cinturón de seguridad
(2)	20	Alimentación de la ventana
(3)	20	Bloqueo de dirección
(4)	20	Deshumidificador trasero
(5)	—	Vacío
(6)	—	Vacío
(7)	—	Vacío
(8)	7,5	Señal de arranque
(9)	15	ACC-2
(10)	30	Alimentación de la ventana
(11)	10	Luces de emergencia
(12)	7,5	Vacío
(13)	15	Bobina de encendido
(14)	10	Unidad de control ABS
(15)	15	ACC
(16)	—	Vacío
(17)	15	Bocina

(18)	10	Luces de freno
(19)	10	Airbag
(20)	10	Luz de reserva
(21)	15	Limpiaparabrisas trasero
(22)	25	Limpiaparabrisas delantero
(23)	7,5	Iluminación de bienvenida
(24)	—	Vacío
(25)	7,5	Luz antiniebla trasera
(26)	—	Vacío
(27)	7,5	Señal de encendido-1
(28)	15	Radio 2
(29)	10	ACC 3
(30)	15	Radio
(31)	10	Luz trasera
(32)	20	D/L
(33)	7,5	REJS
(34)	10	Odómetro
(35)	7,5	Señal de encendido-2
(36)	—	Vacío

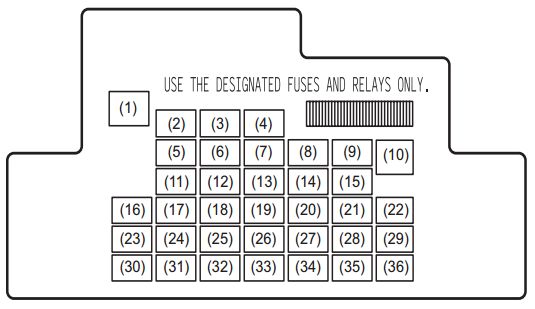

¡Vehículo sin sistema de arranque sin llave push!

Número	Amperaje [A]	Descripción
(1)	30	Cinturón
(2)	—	Vacío
(3)	—	Vacío
(4)	20	Deshumidificador trasero
(5)	—	Vacío
(6)	—	Vacío
(7)	—	Vacío
(8)	7,5	Señal de arranque
(9)	15	ACC-2
(10)	30	Alimentación de la ventana
(11)	10	Luces de emergencia
(12)	—	Vacío
(13)	15	Bobina de encendido
(14)	10	Módulo de control ABS
(15)	15	ACC
(16)	—	Vacío
(17)	15	Bocina

(18)	10	Frenos
(19)	10	Airbag
(20)	10	Luz de reserva
(21)	15	Limpiaparabrisas y pulverizador trasero
(22)	25	Limpiaparabrisas delantero
(23)	7,5	Iluminación de bienvenida
(24)	—	Vacío
(25)	7,5	Luz antiniebla trasera
(26)	—	Vacío
(27)	7,5	Señal de encendido-1
(28)	—	Vacío
(29)	—	Vacío
(30)	15	Radio
(31)	10	Bombilla trasera
(32)	20	D/L
(33)	7,5	Interruptor de luces de freno/interruptor de embrague
(34)	10	Odómetro
(35)	7,5	Señal de encendido-2
(36)	—	Vacío

Acerca del Maruti Suzuki Swift DZire – caja de fusibles ()

El Maruti Suzuki Swift DZire es un popular modelo de sedán compacto, conocido por su fiabilidad y eficiencia. Este automóvil ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, diseñados para proporcionar un rendimiento óptimo y ahorro de combustible. El Swift DZire está equipado con tecnologías modernas y características de confort que aumentan la comodidad y seguridad de los pasajeros. Su diseño es elegante y aerodinámico, lo que contribuye a su atractivo aspecto y a una mejor economía de combustible.

Diagrama de la caja de fusibles del Maruti Suzuki Swift DZire – caja de fusibles

Esta página muestra el diagrama de la caja de fusibles para el Maruti Suzuki Swift DZire, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente en el compartimento del motor y en la cabina del vehículo, lo que permite un fácil acceso a los fusibles. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y eficiente de su vehículo.
